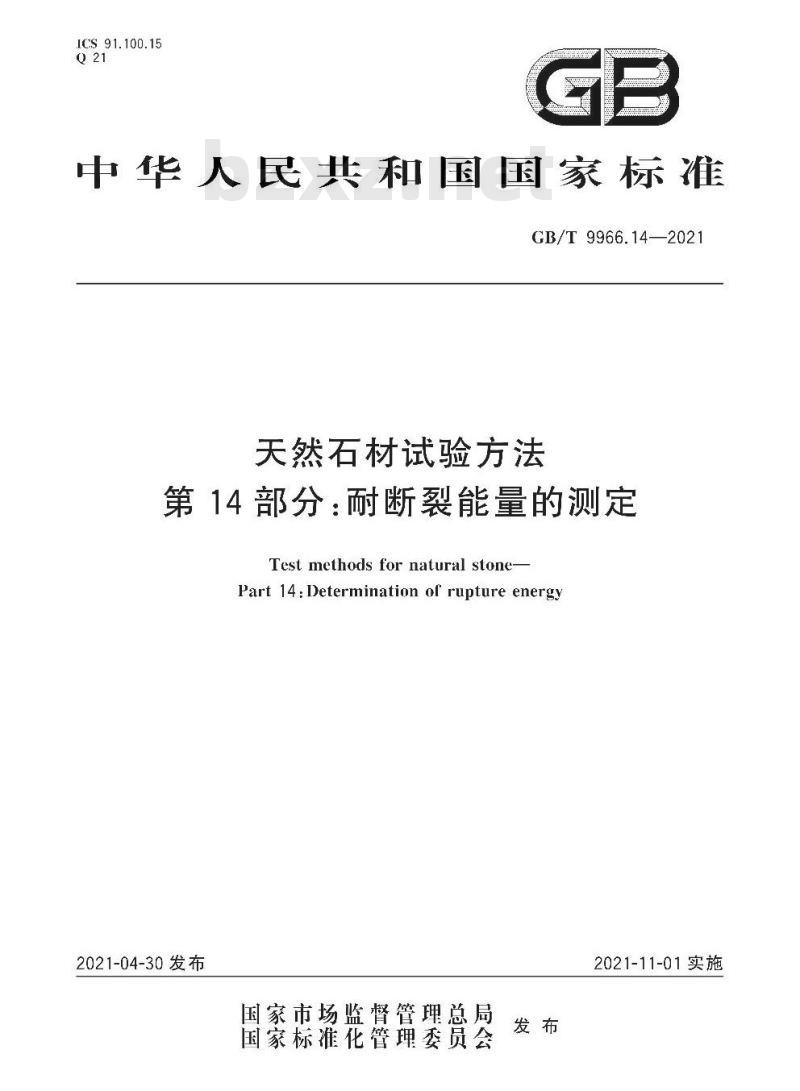

【GB国家标准】 天然石材试验方法第14部分:耐断裂能量的测定

ICS 91.100.15
中华人民共和国国家标准
GB/T9966.14—2021
天然石材试验方法
第14部分：耐断裂能量的测定
Test methods for natural stone-Part 14:Determination of rupture energy2021-04-30发布
国家市场监督管理总局
国家标准化管理委员会
2021-11-01实施
中华人民共和国
国家标准
天然石材试验方法
第14部分：耐断裂能量的测定
GB/T 9966.14
中国标准出版社出版发行
北京市划阳区和平里西街甲2号（100029)北京市西城区里河北街16号（100045）刚址：spe.org.cn
服务热线：100-168-0010
2021年4月第一版
书号：155066167083
版权专有
侵权必究免费标准bzxz.net
-rrKaeerkca-
GB/T9966《大然石材试验方法》共分为18个部分：第1部分：1燥、水饱和、冻融循环后压缩强度试验：第2部分：1燥、水饱和、冻融循环后弯曲强度试验；第3部分：吸水率、体积密度、真密度、真气孔率试验：第1部分：耐磨性试验；
第5部分：硬度试验：
第6部分：耐酸性试验：
第7部分：石材挂件组合单元挂装强度试验；第8部分：用均勺静态压差检测石材挂装系统结构强度试验方法：一第9部分：通过测量共振基本频率测定动力弹性模数；第10部分：挂件组合单元抗震性能的测定：第11部分：激冷激热加速老化强度测定：第12部分：静态弹性模数的测定；一第13部分：毛细吸水系数的测定：第14部分：耐断裂能量的测定；第15部分：耐盐雾老化强度测定：第16部分：线性热膨胀系数的测定：一第17部分：盐结品强度的测定；第18部分：岩朴分析，
本部分为GB3/T9966的第14部分
本部分接照GB/T1.12009给出的舰则起草，本部分山中国建筑材料联合会提出，本部分山全国有材标雅化技术委员会（SACTC460)归口GB/T 9966.14—2021
本部分起草单位，中材人工品体研究院有限公司北京中材人工品体研究院有限公司南安市质量计量检测所、环球石材（东莞)股份有限公司、万降石业（福建)有限公司，本部分要起草人：周俊兴昊志独、李文洪、胡瑜忠、詹烟楠、林臻毅。-rKaeerkca-
-riKacerKAca-
1范围
天然石材试验方法
第14部分：耐断裂能量的测定
GB/T 9966.14—2021
GB/T9966的本部分现定了通过冲击天然石材测定断裂能量试验的原理，仪器设备，试样制备，讯验步骤、试验结果和试验报告
本部分适用于天然石材耐断裂能量的测定：鉴定测试适用于材料的鉴定和检验，技术测试适用于产品的检验和研究测试。
2规范性引用文件
下列文件对丁本文件的应用是必不可少的：凡是注日期的引用文件.仅注日期的版本适用丁本义件。凡是不注日期的引用文件.其最新版本(包括所有的修改单)适用于本文件GB/T【7670天然石材统一编号
3原理
试样十燥至恒重后，让一个不断增加高度然后自由落下的钢球撞击古至被碎，计算冲击断裂能量，4仪器设备
试验装置：测定冲击断裂能量所需要的设备包括：4.1
钢球.质量（1.00士0.01)kg：
h）尺寸不小于100mm×400mm入150mm的容器.在该容器内铺有一层至少100mm厚的硅沙（颗粒人小2mm~0.076mm)，容器应保持水平，位置应可调整便于下落点对准中心：约1.5m长的金属柱与容器相连，以50mm等问距划刻度：d）与金属柱相连的滑行渠，该滑行架应具备一个可以垂占抛挪钢球的装置（川使用基丁电磁场行T作的系统），见图1：
鼓风干燥箱：能保持温度在（65+5)）4.3
干燥器：应至少可容纳一红鉴定测试和技术测诚实际尺寸试样的密封容器，内置干燥剂。4.4气泡水平仪。
rKaeerkAca-
GB/T 9966.14—2021
说明：
装有硅沙的容器：
纲球；
带刻度金属柱：
电磁铁：
试样：
一球的高度。
5试样制备
5.1试样数量
图1破裂能测定装置示意图
试样应从同一批产品中制取。鉴定测试应制备6个试样，技术测试所需要的试样数量应根据批量的尺寸确定。
5.2试样要求
5.2.1表面处理
用于鉴定测试的试样表面应锯切、打磨或抛光,用于技术测试的试样表面应根据应用需要确定。5.2.2尺寸
用丁鉴定测试的试样应制成200mm×200mm×30mm.偏差工1mm.用丁技术测试的试样人寸应为商业应用的实际尺寸。
-rKaeerka-
5.2.3各向异性面
GB/T 9966.14—2021
用于鉴定测试的试样装饰面应与各向兄性面（如层理、叶理等)平行，用于技术测试的试样装饰面走间与各向异性面的方向应符合实际。应在试样上用两个平行线清楚地标明各向异性面方向。5.3试样烘干
将试样置于65十5的鼓风干燥箱内干燥48h后.放人干燥器中冷却至室温。6试验步骤
6.1选取6个试样中的个作为参比样，将其平放在沙床的表而，使装饰而的中心止对通过钢球的垂直线「用水平仪检查顶端是否水平。6.2钢球初始的下落高度为100mm，从钢球的最底端测定。若在此高度下没有发生破碎，则以50mm为一个步长向上调整钢球的高度，占至试样发生破碎，记录参比样破碎的高度（h）：6.3对另外5个试样进行重复测试，初始高度h=（h，一150）mm，最低为100mm：记录每个试样发生被碎时钢球的高度（h），精确到0.05m，如果某试样在苔次冲击就发牛被碎.应取消该结果，7试验结果
按式(1)计算5个试样中每一个试样的断裂能量：W=mXgXh
式中：
冲击断裂能量，单位为焦耳(J)：m——钢球的质量，单位为T克（kg)；g
重J加速度（9.805m/s）；
使试样刚好发生被裂时钢球落下的高度，单位为米（m）以有效结果的算术平均值作为每红的试验结果，精确到0.1」。试验报告
试验报告成至少包含以下信息：a）接GB/T【7670规定的石材商业名称：h）试样数量、规格尺寸，表面处理状况（根据测试需要），各向另性面的方向：送样、制备和测定的日期；
d）测定实验空的名称、地址，如果试验迹行的地点不是测试实验室则应注明试验进行的地点；e)
试验遵循的标准编号（GB/T9966.14—2021)：以焦耳为单位记录每个试样的断裂能量；断裂能量的平均值：
h）试验偏离（如试样尺寸和衣面处理等）。rKaeerkAca-
GB/T9966.142021
参考文献
L1] EN 14158:2004 Natural stone test methods-Determination of rupture energy版权专有侵权必究
GB/T9966.14-2021
码上扫一扫正版服务到
-rrKaeerkca-
书号：135066·1-67683
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
