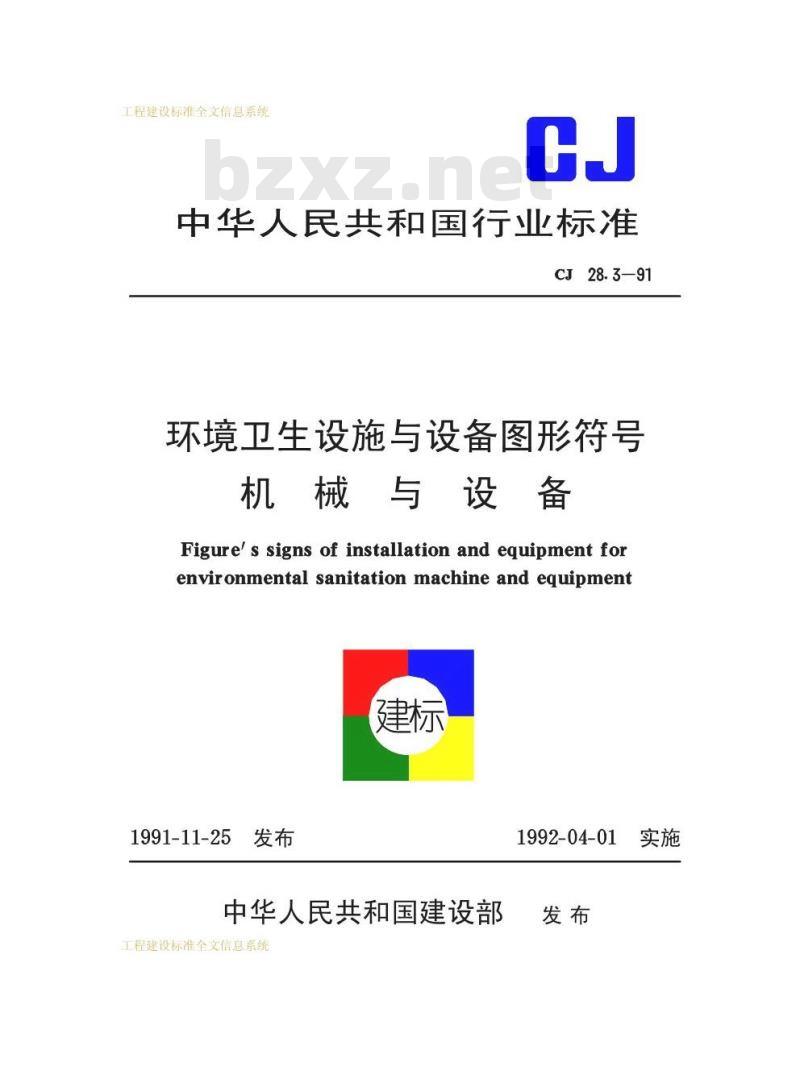

【城镇建设行业标准(CJ)】 环境卫生设施与设备图形符号机械与设备CJ28.3-91

工程建设标准全文信息系统
中华人民共和国行业标准
CJ28.3—91
环境卫生设施与设备图形符号
机械与设备
Figure's signs of installation and equipmentforenvironmental sanitation machine and eguipment建标
1991-11-25
中华人民共和国建设部
工程建设标准全文信息系统
1992-04-01
工程建设标准全文信息系统
中华人民共和国行业标准
环境卫生设施与设备图形符号机械与设备Figure's signs of installation and equipment for environmental1CJ28.3—91
sanitation machine and equipment主题内容与适用范围
本标准规定了环境卫生机械与设备中常用的图形符号。本标准适用于环境卫生工程的简图、原理图、系统图、工艺流程图等。2一般规定
2.1本标准对所制定的图形符号的尺寸未作具体规定，使用时应按实际需要选用适当比例。
2.2本标准规定的图形符号的方位，可按需要旋转。3

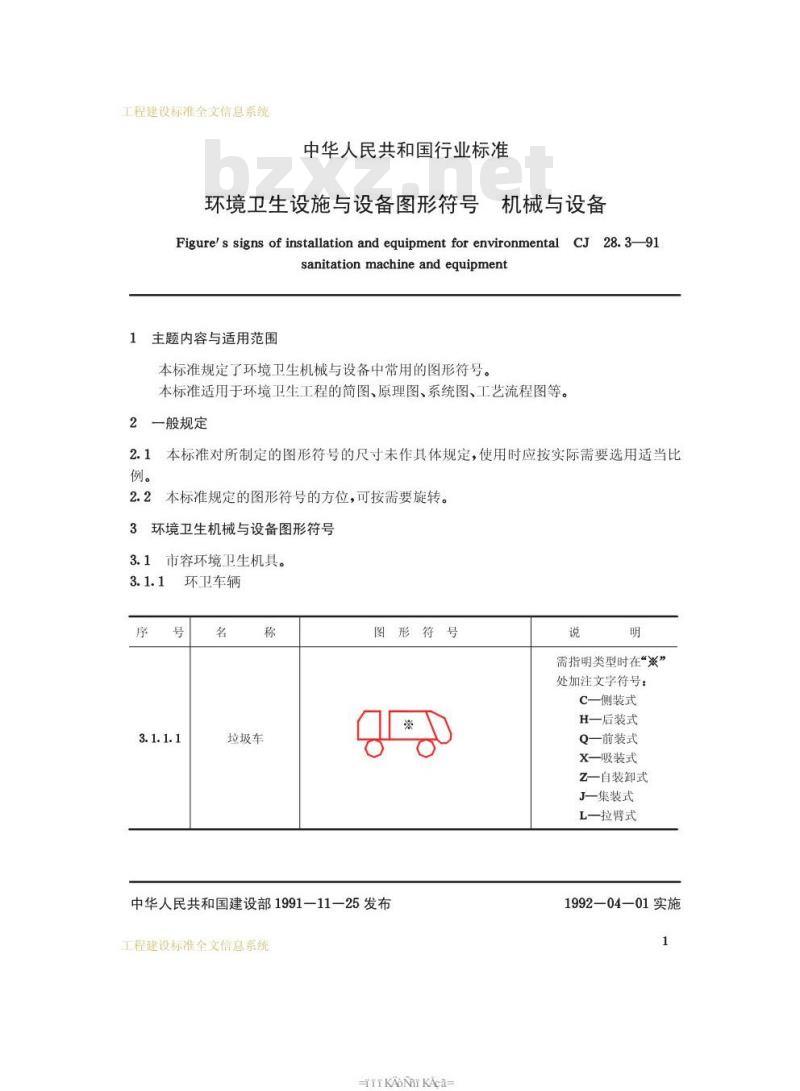

环境卫生机械与设备图形符号
3.1市容环境卫生机具。
环卫车辆
垃圾车
图形符号
中华人民共和国建设部1991一11-25发布工程建设标准全文信息系统
TKAONT KAca-
需指明类型时在“※”
处加注文字符号：
C—侧装式
H一后装式
Q一前装式
x一吸装式www.bzxz.net
Z一自装卸式
J一集装式
L一拉臂式
1992—04—01实施
工程建设标准全文信息系统

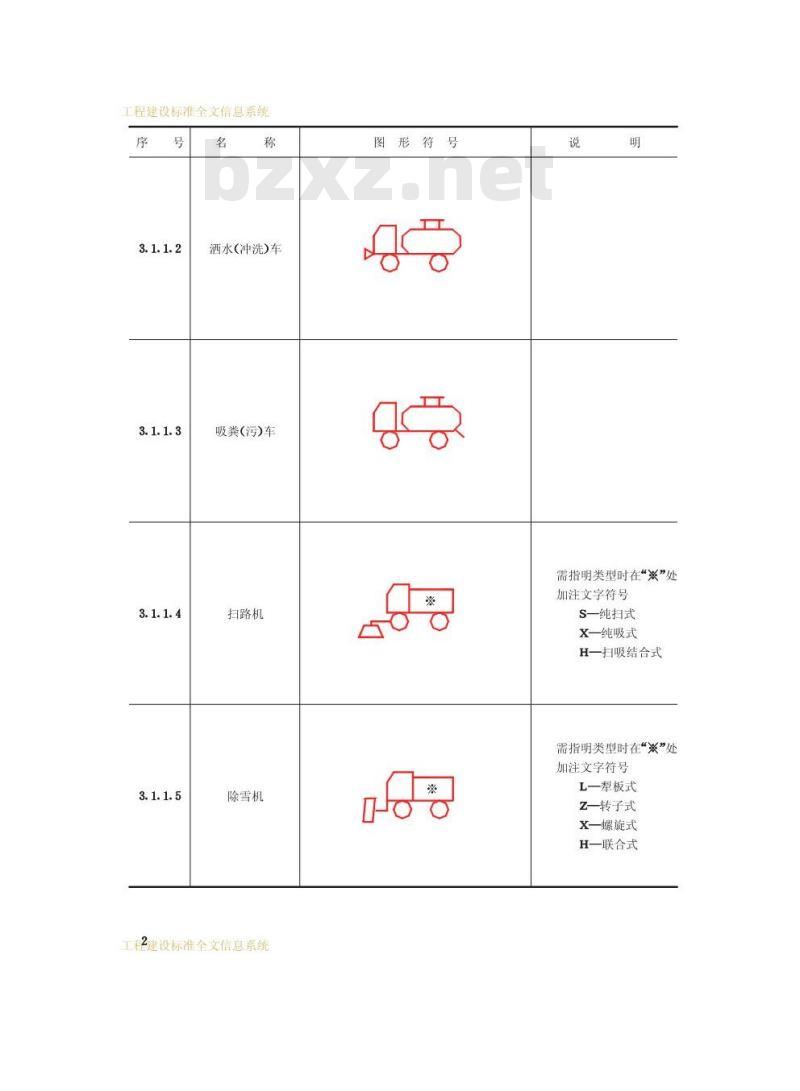

洒水(冲洗)车
吸粪(污)车
扫路机
除雪机
工程建设标准全文信息系统
图形符号
需指明类型时在“※”处
加注文字符号
S一纯扫式
X一纯吸式
H一扫吸结合式
需指明类型时在“※”处
加注文字符号
L—犁型板式
Z一转子式
X一螺旋式
H一联合式
工程建设标准全文信息系统

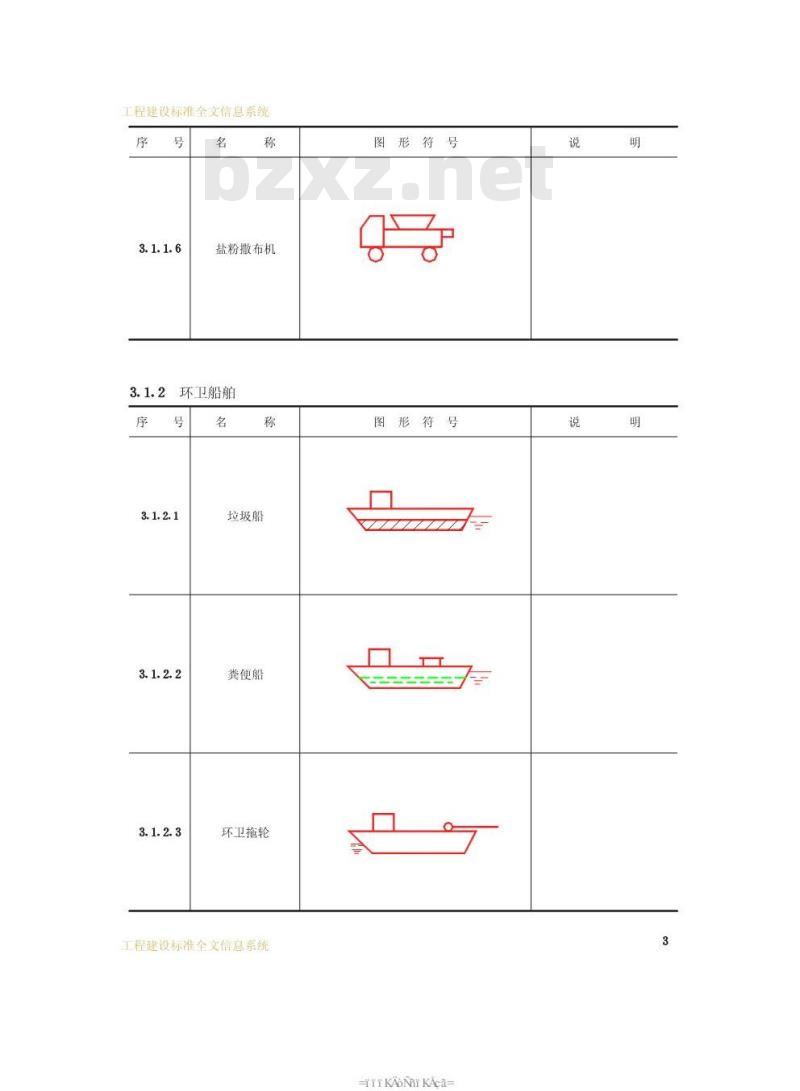

盐粉撒布机
环卫船舶
垃圾船
粪便船
环卫拖轮
工程建设标准全文信息系统
图形符号
图形符号
kAoNTKAca=
工程建设标准全文信息系统

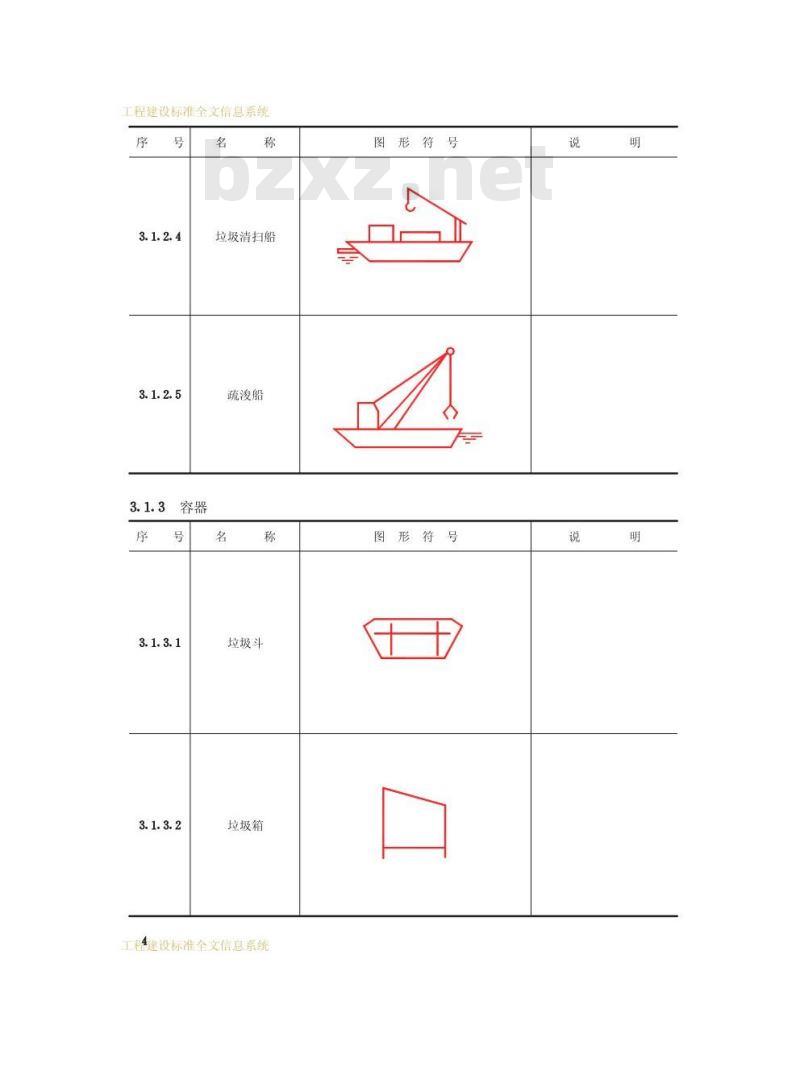

垃圾清扫船
疏浚船
垃圾斗
垃圾箱
工程4建设标准全文信息系统
图形符号
图形符号
工程建设标准全文信息系统
可移动式垃圾箱
垃圾桶
垃圾集装箱
废物箱
工程建设标准全文信息系统
图形符号
TTKAONTKAca-
工程建设标准全文信息系统
3.2废弃物处理机械与设备
3.2.1分离机械
固定格筛
振动筛
滚简筛
工程建设标准全文信息系统
图形符号
工程建设标准全文信息系统
弛张筛
悬挂式磁选机
滚筒式磁选机
工程建设标准全文信息系统
图形符号
KAONTKAca=
可作磁选机通用符号
工程建设标准全文信息系统
气流分离机
分选机（通用）
体积、比重、抛物
分选机
千式去石机
干式空气分选机
工程8建设标准全文信息系统
图形符号
工程建设标准全文信息系统
铝分离机
有色金属分离机
弹力分选机
静电分选机
半湿式破碎分选机
（三分开型）
工程建设标准全文信息系统
图形符号
KAONTKAca-
二分开型将出口改
为二个即可
工程建设标准全文信息系统
气液分离器
固液分离器
浮上分离槽
破碎、搅拌机械
锤击式破碎机
工程设标准全文信息系统
图形符号
图形符号
原理图用
可作单轴卧式破碎机
通用符号
工程建设标准全文信息系统
反击式破碎机
单齿辊破碎机
双光辊破碎机
双齿辊破碎机
工程建设标准全文信息系统
图形符号
TTKAONTKAca-
可作辊式破碎机通用符号
