GB/T 40310.1-2021.Ball splines- Part 1 : General characteristics and requirements.

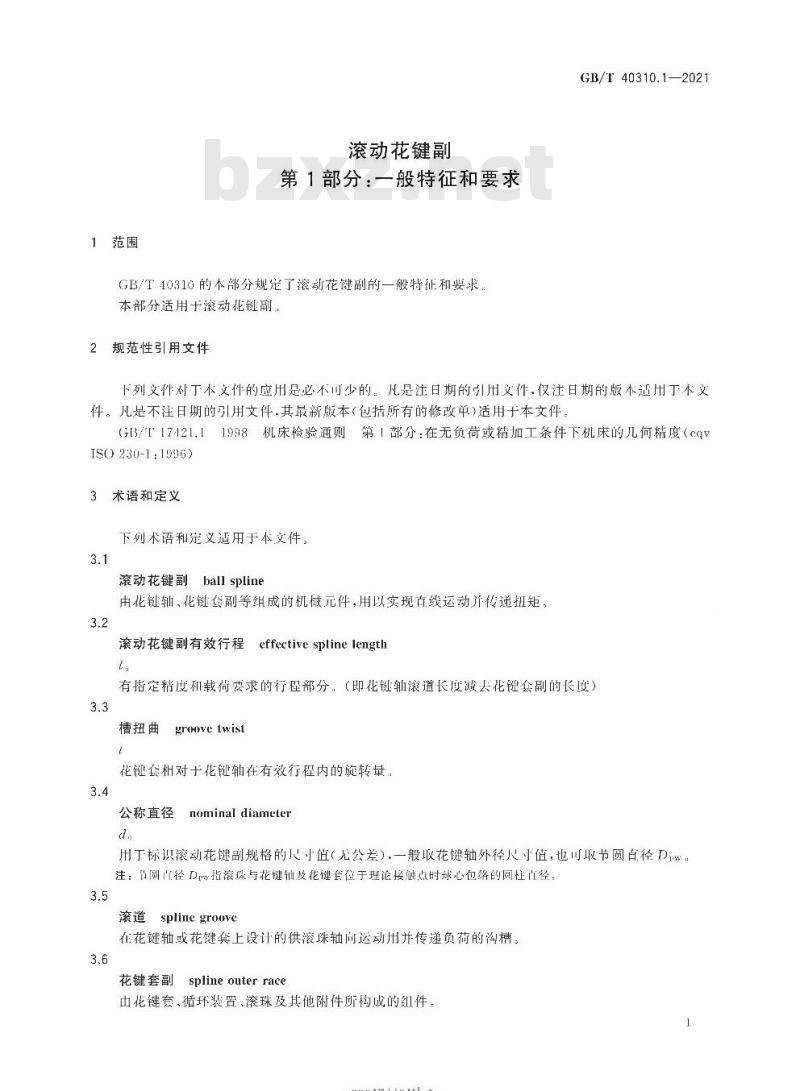

1范围
GB/T 40310的本部分规定了滚动花键副的一般特征和要求。
GB/T 40310.1适用于滚动花键副。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 17421.1-1998机床检验通则第1部分:在无负荷或精加工条件下机床的几何精度(eqv ISO 230-1 :1996)
3术语和定义
下列术语和定义适用于本文件。
3.1
滚动花键副 ball spline
由花键轴、花键套副等组成的机械元件,用以实现直线运动并传递扭矩。
3.2
滚动花键副有效行程 effective spline length
有指定精度和载荷要求的行程部分。(即花键轴滚道长度减去花键套副的长度)
3.3
槽扭曲 groove twist
花键套相对于花键轴在有效行程内的旋转量。
3.4
公称直径 nominal diameter
用于标识滚动花键副规格的尺寸值(无公差),一般取花键轴外径尺寸值,也可取节圆直径Dpw。
注:节圆直径Dpw指滚珠与花键轴及花键套位于理论接触点时球心包络的圆柱直径。
3.5
滚道 spline groove
在花键轴或花键套上设计的供滚珠轴向运动用并传递负荷的沟槽。
3.6
花键套副 spline outer race
由花键套、循环装置、滚珠及其他附件所构成的组件。
1范围
GB/T 40310的本部分规定了滚动花键副的一般特征和要求。
GB/T 40310.1适用于滚动花键副。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 17421.1-1998机床检验通则第1部分:在无负荷或精加工条件下机床的几何精度(eqv ISO 230-1 :1996)
3术语和定义
下列术语和定义适用于本文件。
3.1
滚动花键副 ball spline
由花键轴、花键套副等组成的机械元件,用以实现直线运动并传递扭矩。
3.2
滚动花键副有效行程 effective spline length
有指定精度和载荷要求的行程部分。(即花键轴滚道长度减去花键套副的长度)
3.3
槽扭曲 groove twist
花键套相对于花键轴在有效行程内的旋转量。
3.4
公称直径 nominal diameter
用于标识滚动花键副规格的尺寸值(无公差),一般取花键轴外径尺寸值,也可取节圆直径Dpw。
注:节圆直径Dpw指滚珠与花键轴及花键套位于理论接触点时球心包络的圆柱直径。
3.5
滚道 spline groove
在花键轴或花键套上设计的供滚珠轴向运动用并传递负荷的沟槽。
3.6
花键套副 spline outer race
由花键套、循环装置、滚珠及其他附件所构成的组件。
