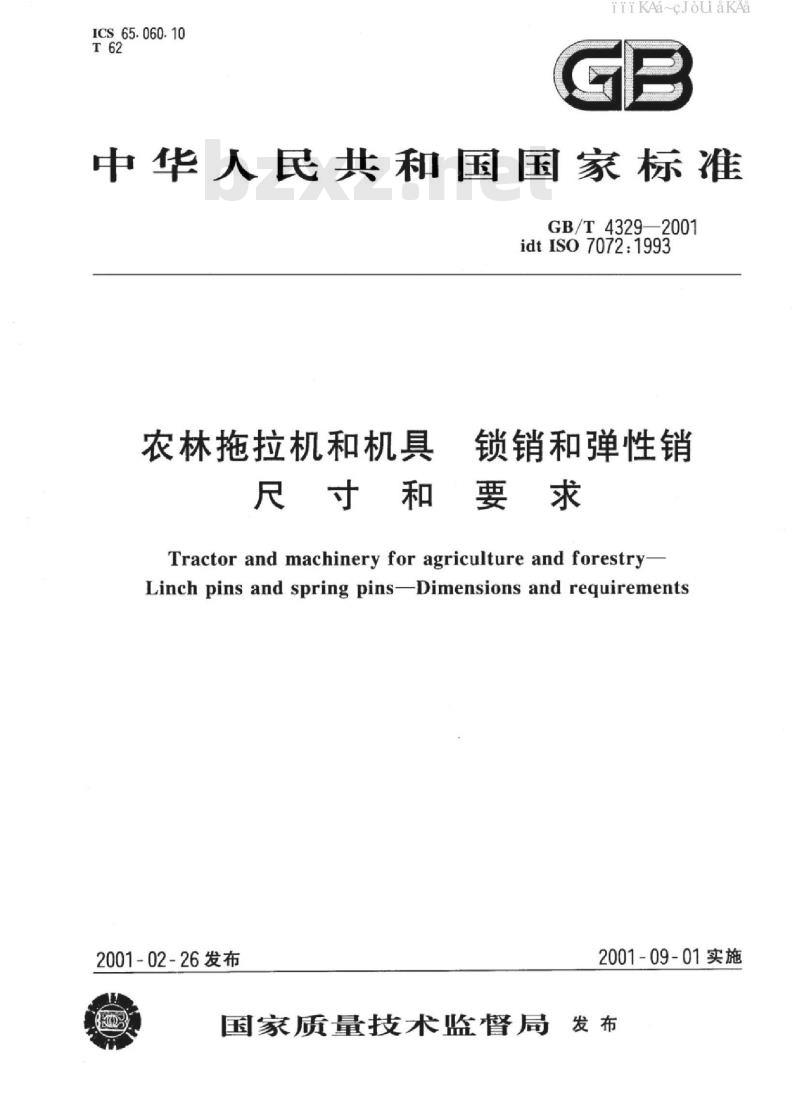

【GB国家标准】 农林拖拉机和机具 锁销和弹性销 尺寸和要求

ICS65.060.10
iiiKAa~cJouakAa
中华人民共和国国家标准
GB/T4329—2001
idtIS070721993
农林拖拉机和机具
尺寸和
锁销和弹性销
Tractor and machinery for agriculture and forestryLinch pins and spring pinsDimensions and requirements2001-02-26发布
2001-09-01实施
国家质量技术监督局发布
GB/T4329—2001
iiikAa~cJouakAa

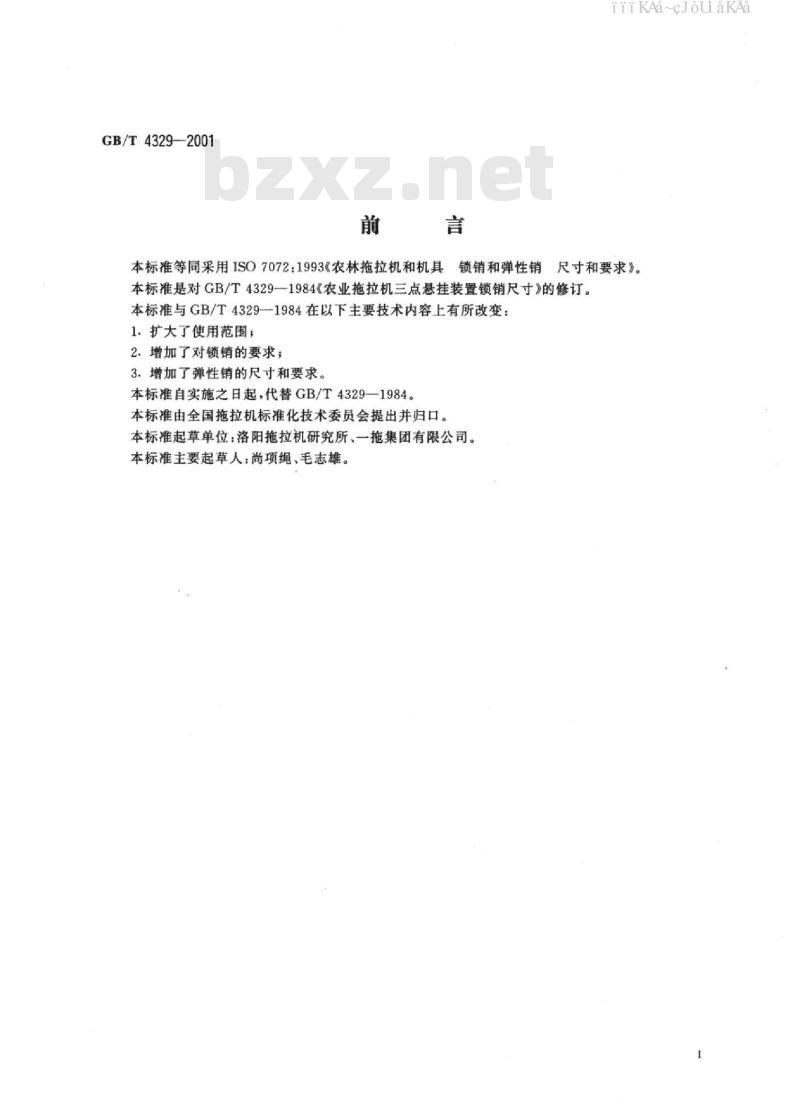

本标准等同采用ISO7072：1993《农林拖拉机和机具锁销和弹性销尺寸和要求》。本标准是对GB/T4329一1984《农业拖拉机三点悬挂装置锁销尺寸》的修订。本标准与GB/T43291984在以下主要技术内容上有所改变：1.扩大了使用范围，
2.增加了对锁销的要求：
3.增加了弹性销的尺寸和要求。本标准自实施之日起，代替GB/T4329—1984。本标准由全国拖拉机标准化技术委员会提出并归口。本标准起草单位：洛阳拖拉机研究所、一拖集团有限公司。本标准主要起草人：尚项绳、毛志雄。GB/T4329—2001
ISO前言
iiikAa~cJouakAa

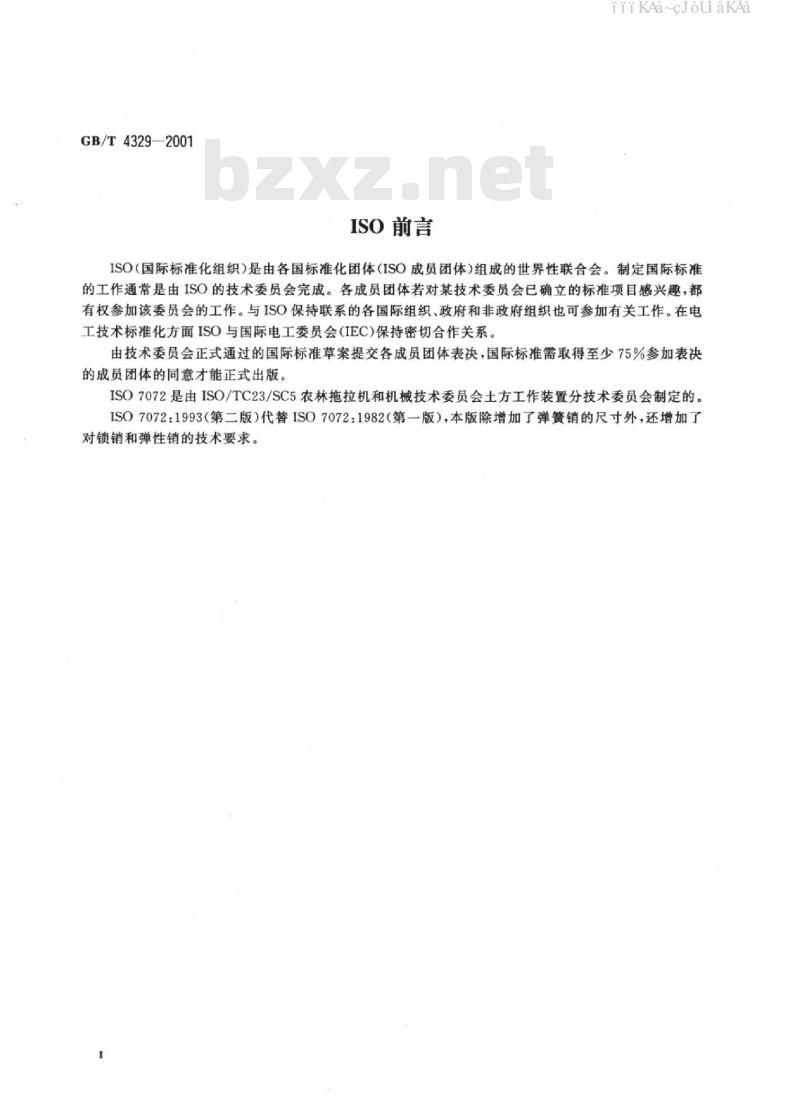

ISO（国际标准化组织）是由各国标准化团体（ISO成员团体）组成的世界性联合会。制定国际标准的工作通常是由ISO的技术委员会完成。各成员团体若对某技术委员会已确立的标准项目感兴趣，都有权参加该委员会的工作。与ISO保持联系的各国际组织、政府和非政府组织也可参加有关工作。在电工技术标准化方面ISO与国际电工委员会（IEC)保持密切合作关系。由技术委员会正式通过的国际标准草案提交各成员团体表决，国际标准需取得至少75%参加表决的成员团体的同意才能正式出版。ISO7072是由ISO/TC23/SC5农林拖拉机和机械技术委员会土方工作装置分技术委员会制定的。ISO7072：1993（第二版）代替ISO7072：1982（第一版），本版除增加了弹簧销的尺寸外，还增加了对锁销和弹性销的技术要求。
1范围
中华人民共和国国家标准
农林拖拉机和机具
锁销和弹性销
尺寸和要求
Tractor and machinery for agriculture and forestryLinch pins and spring pins-Dimensions and requirements本标准规定了锁销和弹性销的尺寸和要求。iiiKAa~cJouakAa
GB/T4329—2001
idtISO7072:1993
代替GB/T4329-1984

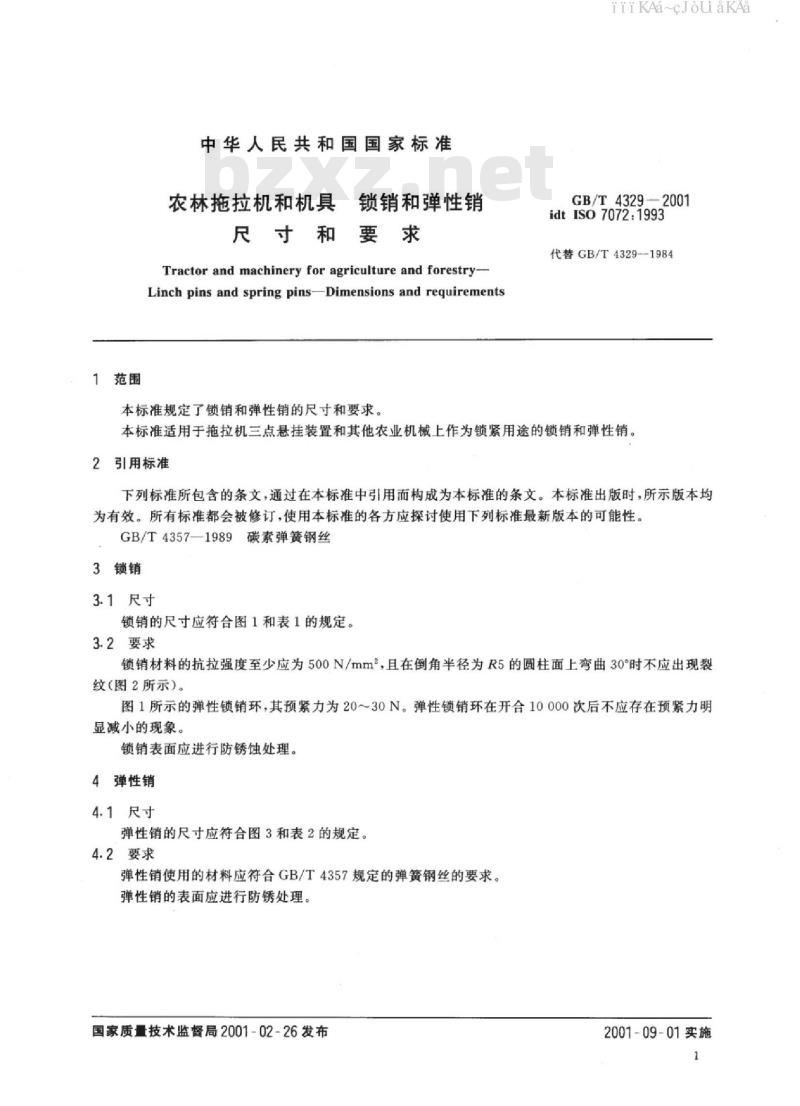

本标准适用于拖拉机三点悬挂装置和其他农业机械上作为锁紧用途的锁销和弹性销2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T4357—1989碳素弹簧钢丝
3锁销
3.1尺寸

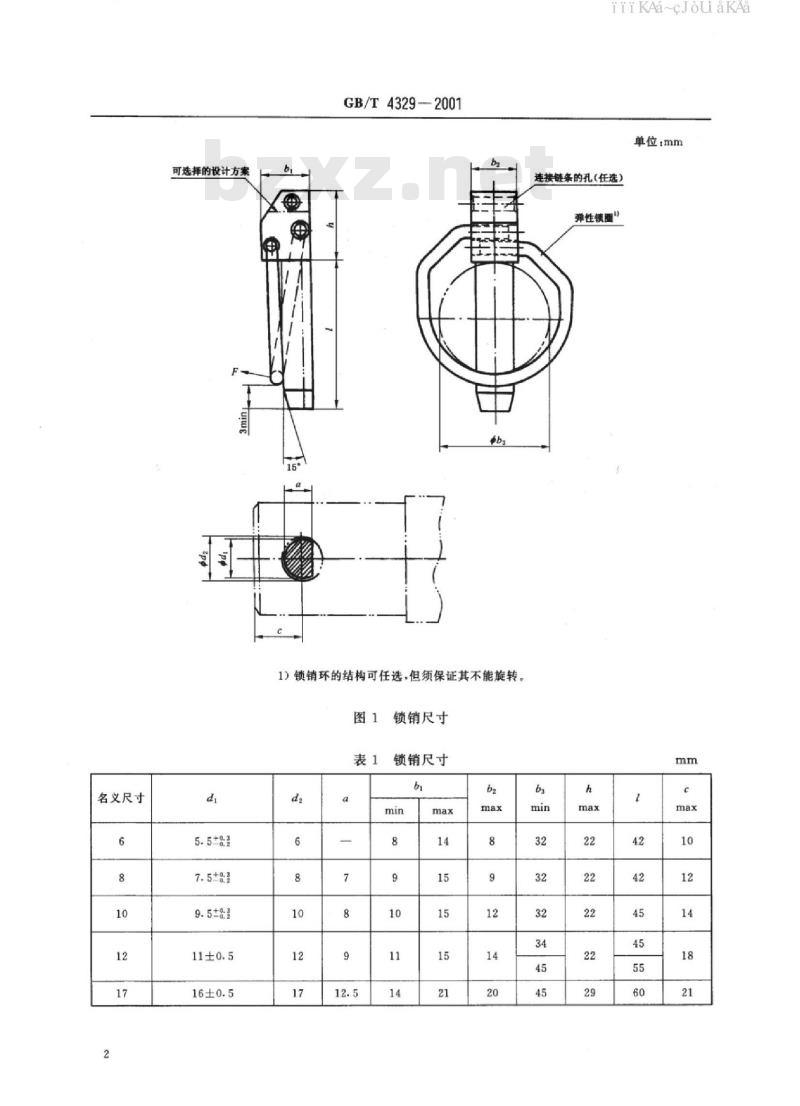

锁销的尺寸应符合图1和表1的规定。3.2要求
锁销材料的抗拉强度至少应为500N/mm，且在倒角半径为R5的圆柱面上弯曲30°时不应出现裂纹（图2所示）。
图1所示的弹性锁销环，其预紧力为20～30N。弹性锁销环在开合10000次后不应存在预紧力明显减小的现象。
锁销表面应进行防锈蚀处理。
4弹性销
4.1尺寸
弹性销的尺寸应符合图3和表2的规定。4.2要求
弹性销使用的材料应符合GB/T4357规定的弹簧钢丝的要求。弹性销的表面应进行防锈处理。国家质量技术监督局2001-02-26发布2001-09-01实施
名义尺寸
可选择的设计方案
GB/T4329—2001
1）锁销环的结构可任选，但须保证其不能旋转。图1
锁销尺寸
锁销尺寸
iiikAa~cJouakAa
单位：mm
连接链条的孔（任选）
弹性锁圈\
注：尺寸1见表1。
GB/T4329—2001
单位：mm
iiiKAa~cJouakAa
单位：mm
注：弹性销的盘圈可有一个或多个。图2弯曲试验固定装置
名义尺寸
5×105
7×150
8×150
1）推荐尺寸
弹性销尺寸
图3弹性销尺寸
单位：mm
GB/T4329-2001
