【GB国家标准】零件倒圆与倒角

本网站发布时间： 2023-05-25 16:23:48

GB6403.4-1986
现行
　点击下载此标准

基本信息

标准号：
GB 6403.4-1986
标准名称：
零件倒圆与倒角
标准类别：
国家标准(GB)
标准状态：
现行
出版语种：
简体中文
下载格式：
.zip .pdf
下载大小：
387.78 KB

手机扫码下载更方便

标准分类号

关联标准

出版信息

其他信息

相关标签：
零件倒角

标准简介/下载

点击下载

标准简介：

标准号：GB 6403.4-1986
标准名称：零件倒圆与倒角
英文名称：Rounding and chamferd of parts
标准格式：PDF
发布时间：1986-05-19
实施时间：1987-04-01
标准大小：543K
标准介绍：本标准适用于一般机械切削加工苓件的外角和内角的倒圆、倒角。不适用于有特殊要求的倒圆、倒角。
1倒圆、倒角型式如图1所示，其尺寸系列值按下表。
a一般采用45°，也可采用303或60°。倒圆半径、倒角的尺寸标注按国家标准GB4458.484《机械制图尺寸标注》
2内角外角分别为倒圆、倒角(倒角为45°)的四种装配方式如图2所示。R1、C1的偏差为正；R、C的偏差为负。

标准内容

部分标准内容：

iiikAa~cJouakAa

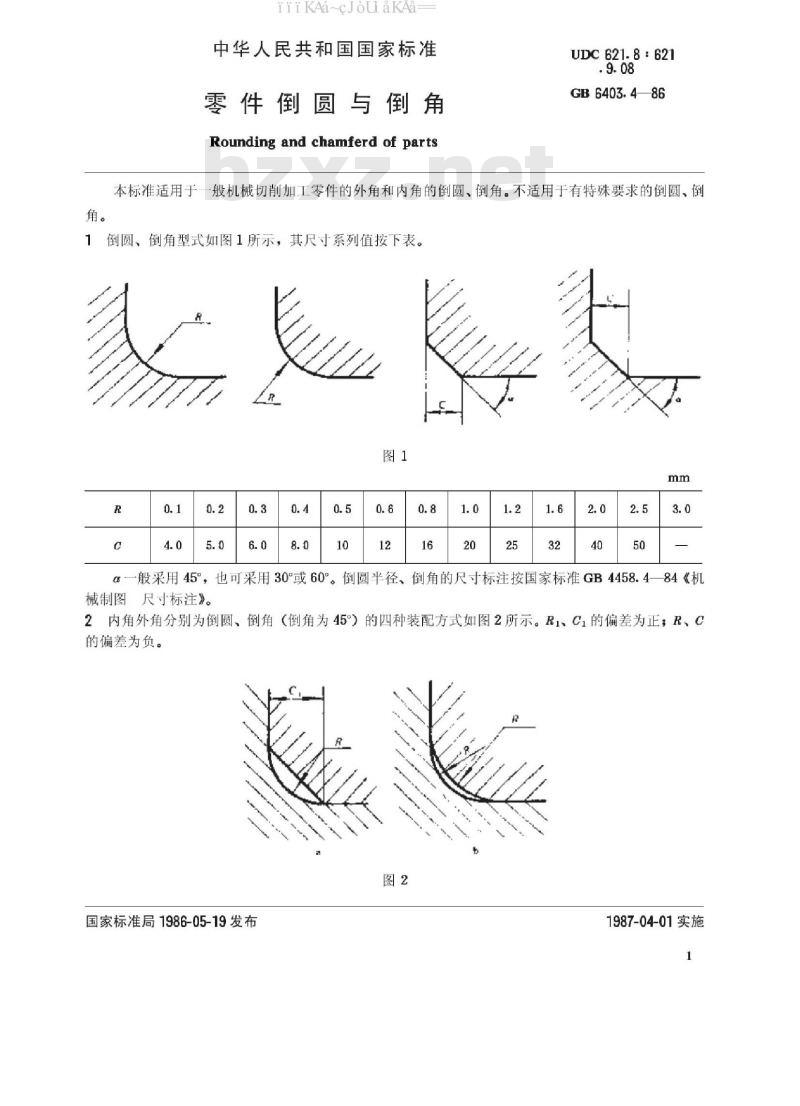

中华人民共和国国家标准
零件倒圆与倒角
Rounding and chamferd of partsUDC621.8:621
GB 6403.486
本标准适用干一般机械切削加工零件的外角和内角的倒圆，倒角。不适用于有特殊要求的倒圆，倒1倒圆、倒角型式如图1所示，其尺寸系列值按下表。图1
α一般采用45，也可采用30°或60°。倒圆半径、倒角的尺寸标注按国家标准GB4458.484《机械制图尺寸标注》。
2内角外角分别为倒圆、倒角（倒角为45°）的四种装配方式如图2所示。R1、Ci的偏差为正；R、C的偏差为负。
国家标准局1986-05-19发布
1987-04-01实施
iiiKAa~cG403Aa-86

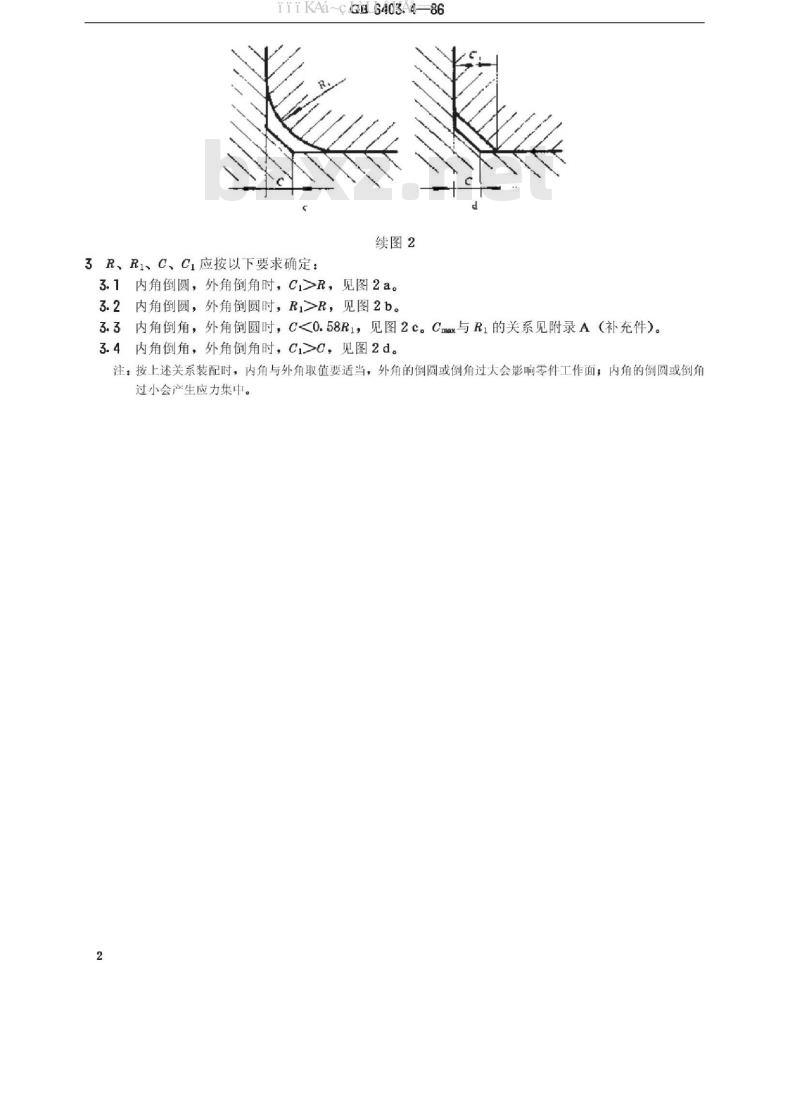

续图2
3R、R1、C、Ci应按以下要求确定：3.1内角倒圆，外角倒角时，Ci>R，见图2a。3.2内角倒圆，外角倒圆时，R1>R，见图2b。d
3.3内角倒角，外角倒圆时，C<0.58R1，见图2c。Cmax与R1的关系见附录A（补充件）。3.4内角倒角，外角倒角时，Ci>0，见图2d。注：按上述关系装配时，内角与外角取值要适当，外角的倒圆或倒角过大会影响零件工作面；内角的倒圆或倒角过小会产生应力集中。
iiiKAa~ciGi03Aa-86
附录A
（补充件）

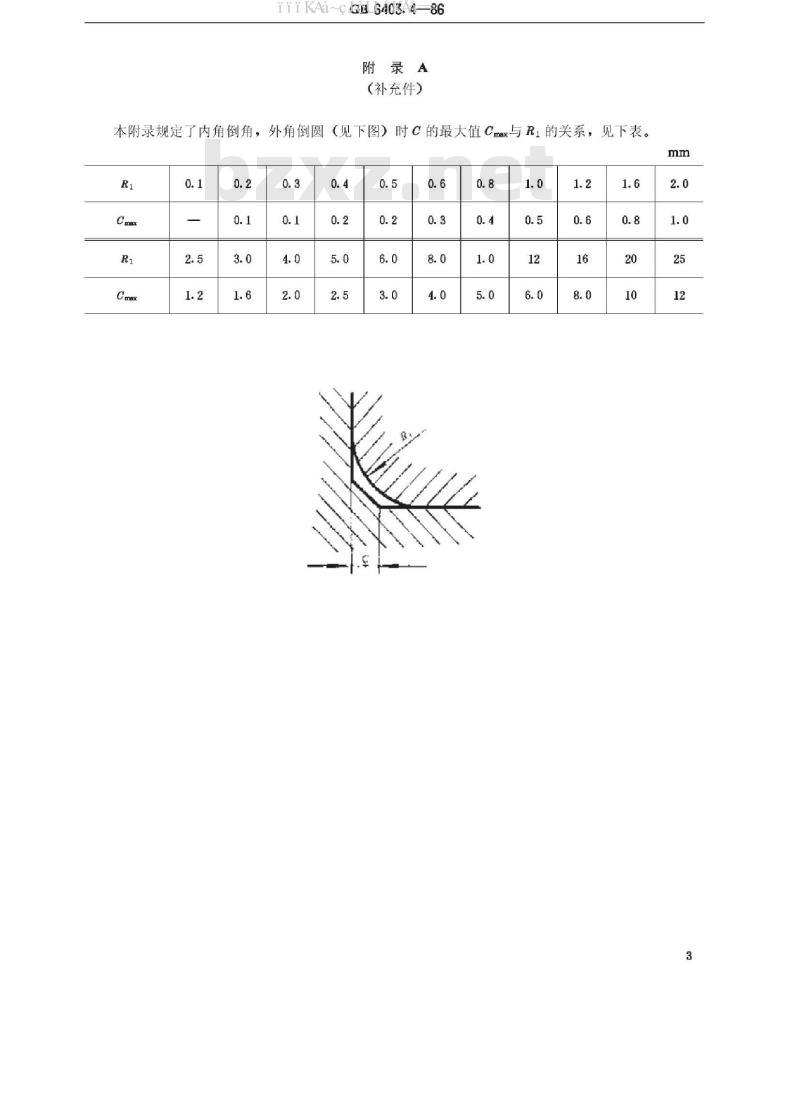

本附录规定了内角倒角，外角倒圆（见下图）时C的最大值Cmax与R1的关系，见下表。0.1
iiiKAa~c G403A-86

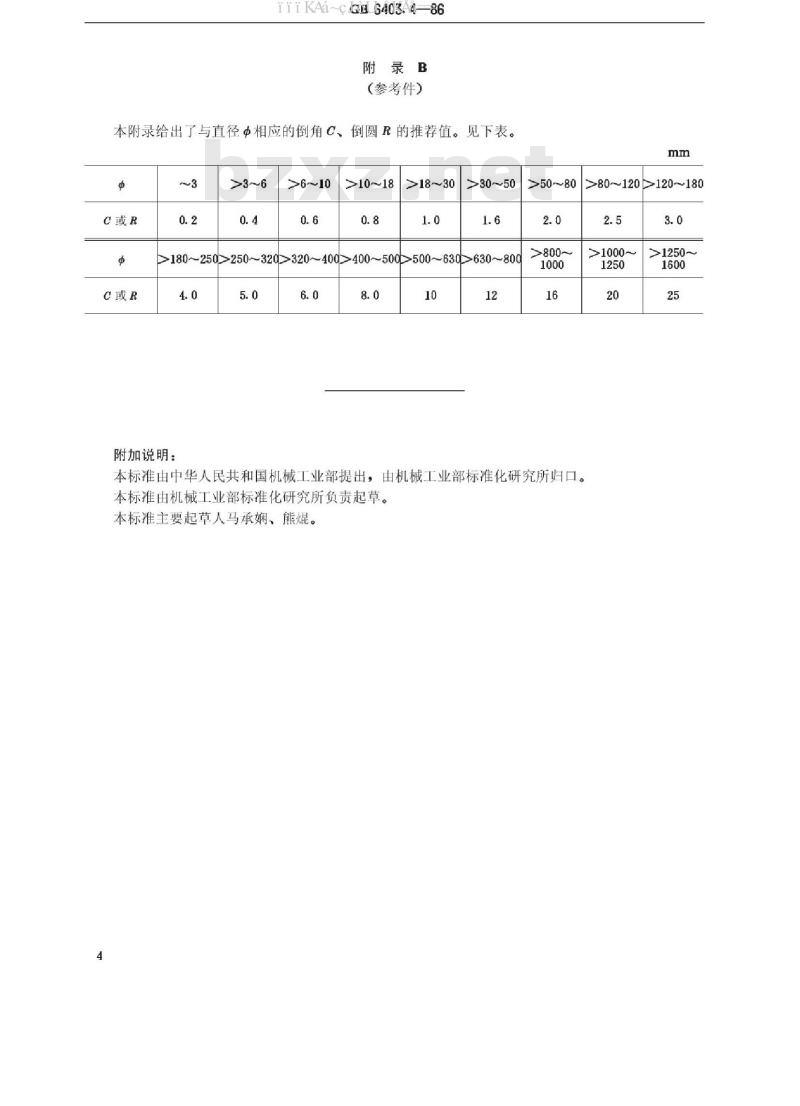

附录B
(参考件）
本附录给出了与直径中相应的倒角C、倒圆R的推荐值。见下表。中
>10~18
>18~30
>30~50
>180~250>250~320320~400>400~500>500~630>630~8004.0bZxz.net
附加说明：
>50~80
>80~120>120~180
本标准由中华人民共和国机械工业部提出，由机械工业部标准化研究所归口。本标准由机械工业部标准化研究所负责起草。本标准主要起草人马承娴、熊爆。4
>1000～
>1250~
