【广东省地方标准】 建筑信息模型（BIM）施工应用技术规范

iiikAacJouakAa

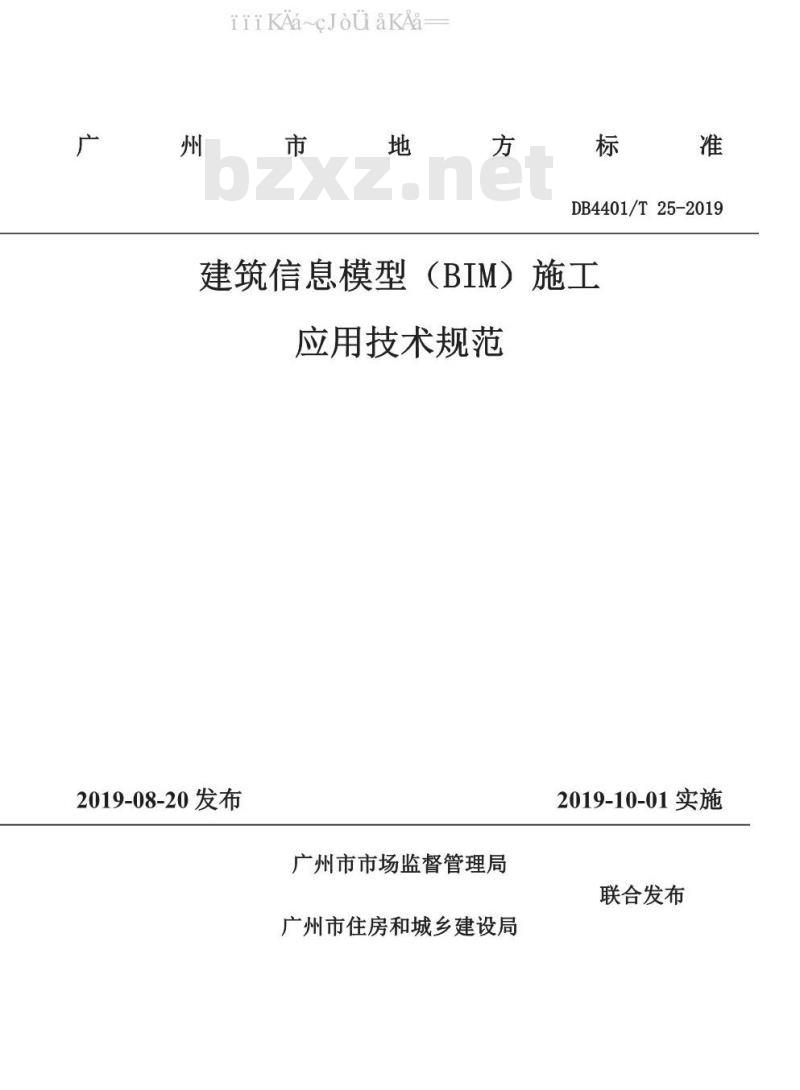

DB4401/T25-2019
建筑信息模型（BIM）施工
应用技术规范
2019-08-20发布
广州市市场监督管理局
广州市住房和城乡建设局
2019-10-01实施
联合发布
iiiKAa~cJouaKAa

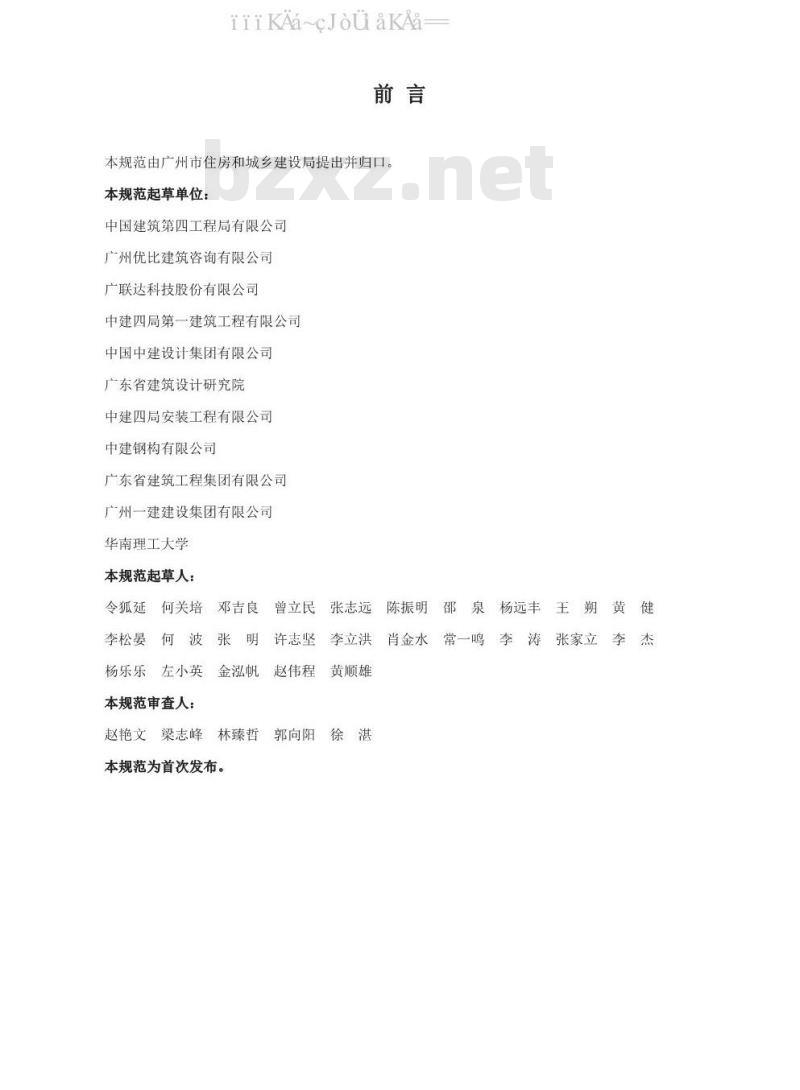

本规范由广州市住房和城乡建设局提出并归口。本规范起草单位：
中国建筑第四工程局有限公司
广州优比建筑咨询有限公司
广联达科技股份有限公司
中建四局第一建筑工程有限公司中国中建设计集团有限公司
广东省建筑设计研究院
中建四局安装工程有限公司
中建钢构有限公司
广东省建筑工程集团有限公司
广州一建建设集团有限公司
华南理工大学
本规范起草人：
令狐延
邓吉良
何关培
李松晏
杨乐乐
左小英
本规范审查人：
赵艳文
金泓帆
曾立民
许志坚
赵伟程
张志远
李立洪
黄顺雄
郭向阳徐湛
梁志峰
林臻哲
本规范为首次发布。
陈振明
肖金水
常一鸣
杨远丰
王朔黄
张家立

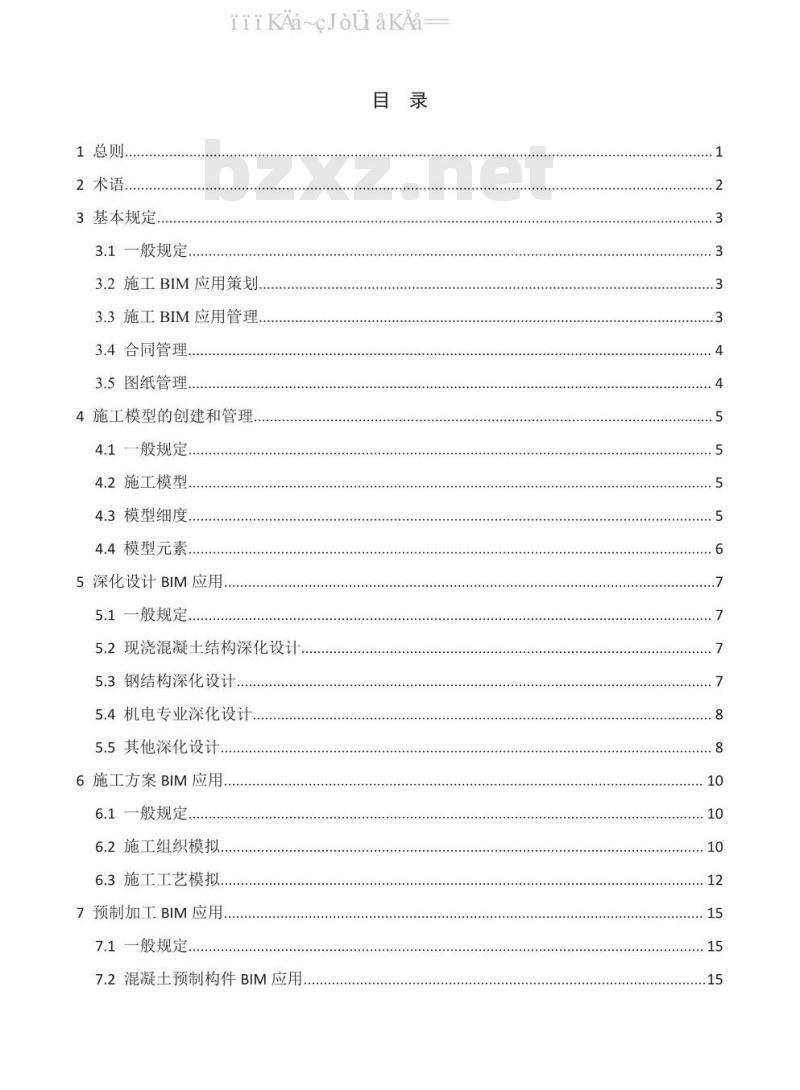

1总则，
3基本规定
3.1一般规定，
iiikAa~cJouakAa-
3.2施工BIM应用策划
3.3施工BIM应用管理
3.4合同管理.
3.5图纸管理
4施工模型的创建和管理
一般规定.
4.2施工模型.
4.3模型细度
4.4模型元素
5深化设计BIM应用，
5.1一般规定
5.2现浇混凝土结构深化设计
5.3钢结构深化设计
5.4机电专业深化设计
5.5其他深化设计...
6施工方案BIM应用
6.1一般规定
6.2施工组织模拟
6.3施工工艺模拟，
7预制加工BIM应用
7.1一般规定
7.2混凝土预制构件BIM应用
iiikAacJouakAa-

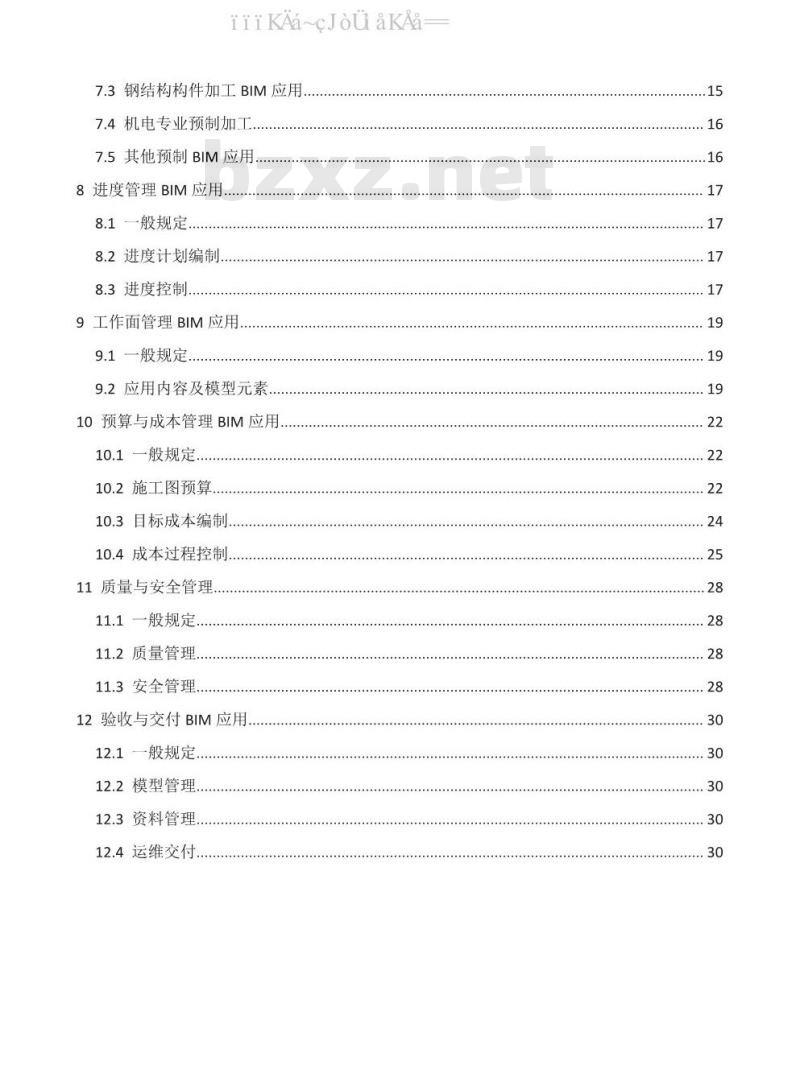

7.3钢结构构件加工BIM应用，
7.4机电专业预制加工
7.5其他预制BIM应用.
8进度管理BIM应用
8.1一般规定
8.2进度计划编制.
8.3进度控制
9工作面管理BIM应用
9.1一般规定
9.2应用内容及模型元素，
10预算与成本管理BIM应用
10.1一般规定
10.2施工图预算
10.3目标成本编制.
10.4成本过程控制
11质量与安全管理www.bzxz.net
11.1一般规定
11.2质量管理
11.3安全管理
12验收与交付BIM应用
12.1一般规定
12.2模型管理
12.3资料管理
12.4运维交付
iiiKAa~cJouaKAa

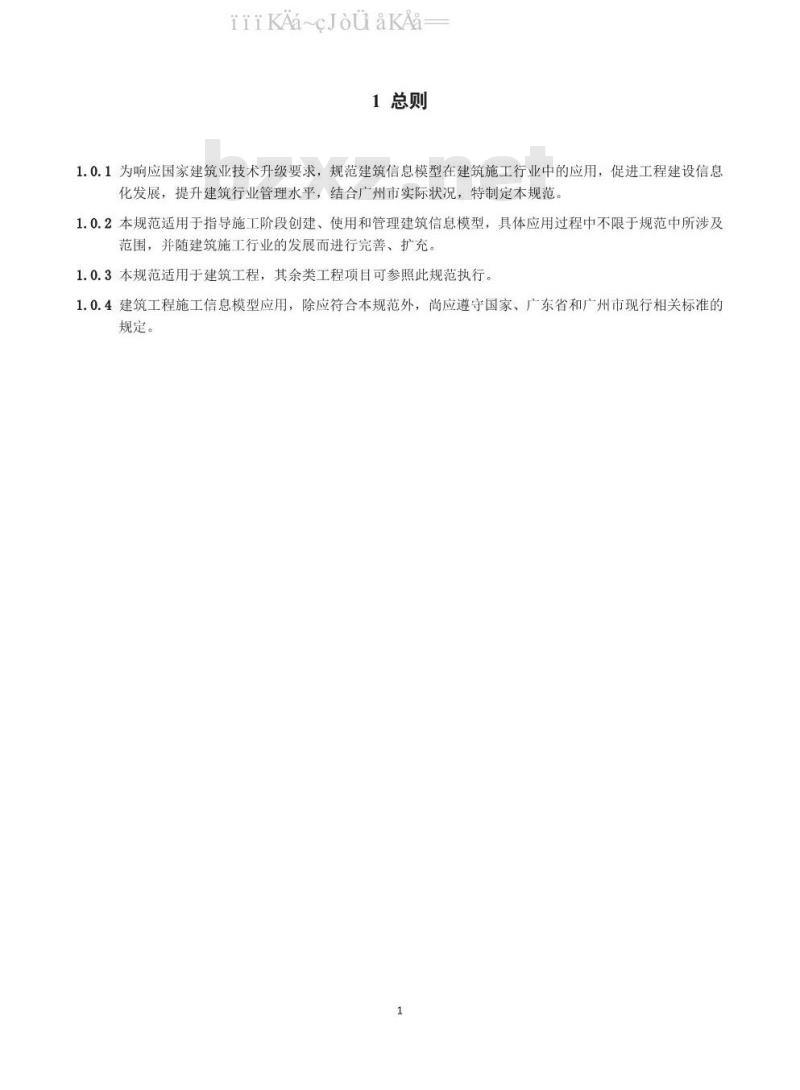

1总则
1.0.1为响应国家建筑业技术升级要求，规范建筑信息模型在建筑施工行业中的应用，促进工程建设信息化发展，提升建筑行业管理水平，结合广州市实际状况，特制定本规范。1.0.2本规范适用于指导施工阶段创建、使用和管理建筑信息模型，具体应用过程中不限于规范中所涉及范围，并随建筑施工行业的发展而进行完善、扩充。1.0.3本规范适用于建筑工程，其余类工程项目可参照此规范执行。1.0.4建筑工程施工信息模型应用，除应符合本规范外，尚应遵守国家、广东省和广州市现行相关标准的规定。
iiiKAa~cJouaKAa
2术语
2.0.1建筑信息模型（BIM）
BuildingInformationModeling，BuildingInformationModel在建设工程及设施全生命周期内，对其物理和功能特性进行数字化表达，并依此设计、施工、运营的过程和结果的总称。简称模型。
LevelofDevelopment
2.0.2模型细度（LOD）
模型元素组织及几何信息、非几何信息的详细程度2.0.3建筑信息模型元素BIMElement建筑信息模型的基本组成单元。简称模型元素。2.0.4施工建筑信息模型（BCIM）BIMinConstruction用于施工阶段的建筑信息模型。在规范中也简称为施工模型。2.0.5BIM统筹方
施工阶段对模型建立和BIM应用起主导作用的一方。2.0.6工作面
结合施工工艺或工序要求，某专业工种的一个工人或工作队伍在加工建筑产品时所必须具备的活动空间，以满足工作施展的需要，这样的可管理的空间叫工作面。2.0.7施工段
拟建工程项目划分成若干个劳动量大致相等的施工段落，称为施工段，施工段的数目是流水施工的基本参数之一。施工段的划分应考虑工作面的要求。2
riiKAa~cJouaKAa=
3基本规定
3.1一般规定
3.1.1项目各参与方宜共同参与施工BIM应用工作，共享数据模型。3.1.2施工BIM应用应明确定义和规范项目的BIM应用基础条件，建立与BIM应用配套的人员组织结构和软硬件环境，
3.1.3项目各参与方应根据应用目标和范围选择BIM软件，所选软件应具备下列基本功能：1模型输入、输出：
2模型浏览；
3模型信息处理；
4各阶段专业应用：
5成果处理、输出。
3.2施工BIM应用策划
3.2.1项目BIM应用策划宜包含下列内容：1应用预期目标和效益；
2应用内容和范围：
3应用人员组织架构和责任分工；4应用流程；
万标准信息服
5模型建立、修改、使用、维护等要求6信息交换要求；
7模型质量控制规则；
8进度计划和模型交付要求；
9BIM应用基础技术条件要求。
3.2.2施工BIM应用策划宜由项目BIM统筹方主导，其余各方共同参与完或在实施过程中如需对 BIM应用策划调整，应获得各相关方的认可。3.3施工BIM应用管理
3.3.1各参与方应明确施工BIM应用责任主体、技术要求、人员架构、设备配置、工作内容、工作进度等。3
iiiKAa~cJouaKAa
3.3.2各参与方应基于BIM应用策划，建立定期沟通、协商会议等协同机制，建立模型质量控制计划，规定模型细度、数据格式、权限管理和责任方，实施BIM应用过程管理。3.3.3宜结合施工BIM应用策划，对BIM应用效果进行评价，并总结实施经验和改进措施。3.4合同管理
3.4.1合同的拆分、录入、关联、基于模型的查询、合同的编制、修改、维护可采用BIM技术3.4.2应对合同进行分类，结合合同类型在模型中记录相关信息。3.4.3根据合同条款将工程实体的成本及时间等重要信息与模型进行关联。3.4.4当合同发生修改和变更时，应及时更新模型中的相关合同管理信息3.4.5宜在施工模型上附加或关联对应的合同条款信息。3.4.6合同管理BIM交付成果包括包含合同管理信息的模型，3.5图纸管理
3.5.1图纸管理中的图纸录入与检索、图纸变更宜采用BIM技术，3.5.2BIM施工应用所采用的图纸应为有效的、标准化、通用化的电子文档3.5.3施工图纸宜按建筑物楼层、专业与相对应的模型进行关联。3.5.4通过BIM模型信息应能检索对应的图纸3.5.5宜通过图纸检索模型，检查图纸和模型的一致性。3.5.6宜建立设计变更台账。
3.5.7施工建筑信息模型宜及时按设计变更修改、标识，且包含设计变更编号信息3.5.8施工建筑信息模型宜包含图纸历史版本信息。4
iiiKAa~cJouaKAa-
4施工模型的创建和管理
4.1一般规定
4.1.1施工模型元素的内容和模型细度应满足深化设计、施工实施和竣工验收等不同阶段的各项要求。模型元素应包含几何信息和非几何信息。4.1.2施工模型应采用全比例尺和统一的度量单位。使用统一坐标系和原点。如采用项目独立坐标系，应满足模型整合的坐标转换，以保证整体模型整合的正确。4.1.3施工模型宜采用支持公开数据交换格式的BIM软件创建，以便模型数据的互用。除软件提供的模型原始格式文件外，宜同时提供通用公开格式数据。4.1.4施工模型交付应说明创建模型所用软件名称及版本、运行所需的软硬件环境4.2施工模型
4.2.1宜基于设计阶段交付的施工图设计模型建立施工模型，对于没有设计模型的项目，应以施工图为基础创建施工模型。
4.2.2同一专业的施工模型和设计模型宜采用相同的原始数据格式。4.2.3利用设计模型作为施工模型基础时，应对设计模型的图模一致性、正确性和完整性进行检查，保证设计模型的正确性。
4.2.4模型文件组织应有统一的管理，包括：文件夹组织和命名规则、模型文件及应用过程、成果文件命名规则。
4.2.5深化设计模型宜基于施工图设计模型或施工图，以及深化设计文件、施工工艺方案等创建。4.2.6施工过程模型宜根据施工工作面、施工段、工艺、工序等综合因素进行拆分或合并处理，并在施工过程中对模型及模型元素附加或关联施工信息。4.2.7竣工验收模型宜在施工过程模型基础上，根据项目竣工验收需求创建，4.2.8当工程发生变更时，应及时修改施工模型相关模型元素及关联信息，并记录工程及模型的变更信息4.3模型细度
4.3.1施工模型可划分为深化设计模型、施工过程模型和竣工验收模型，其模型细度应符合表4.3.1的规定但可根据应用情况对模型细度进行调整。表4.3.1施工模型细度表
深化设计模型
LOD350
形成阶段
深化设计阶段
iiikAacJouakAa
施工过程模型
竣工验收模型
LOD400
LOD500
形成阶段
施工实施阶段
竣工验收阶段
4.3.2对于施工过程中作为参考的场地及建筑现状模型，可通过图像或点云等资料获取，其模型精度应满足应用要求。
4.3.3在满足BIM应用需求的前提下，可使用文本、图形、图像、视频等扩展模型信息。4.4模型元素
4.4.1模型元素应具有统一的分类、编码和命名规则。模型元素信息的命名方式和格式应统一4.4.2模型元素宜采用参数化控制。4.4.3应使用与项目实体一致的模型元素类别创建模型，如受软件所限无法实现时应在属性数据中附加说明。
iiiKAa~cJouaKAa-
5深化设计BIM应用
5.1一般规定
5.1.1施工准备阶段，宜应用BIM技术在施工图设计图纸与模型基础上进行分专业的深化设计，使其符合施工工艺及现场实际情况，成为具有可实施性的施工图纸与模型。5.1.2各专业深化设计模型，应支持深化设计、专业协调、施工工艺模拟、预制加工、施工交底等应用。5.1.3应用BIM技术进行各专业深化设计应符合原设计要求。5.1.4各专业深化设计模型应通过模型整合及碰撞检查避免专业冲突。5.1.5各专业深化设计的图纸与模型应一致，图纸宜基于深化设计模型生成。5.1.6各专业BIM深化设计交付成果宜包括：1深化设计BIM模型；
2优化方案及方案比选
3碰撞报告及相关文档。
4基于BIM模型生成的二维平立剖面图、综合平面图、留洞预理图、加工图、明细表等：5.2现浇混凝土结构深化设计
5.2.1在现浇混凝土结构的施工准备阶段，应通过深化设计模型反映构件关系、避免专业冲突、模拟施工方案，基于模型进行可视化施工交底、辅助备料，实现指导施工。5.2.2现浇混凝土结构深化设计模型应结合施工区段安排，对结构构件进行拆分。宜将施工区段信息附加到相应构件。
5.2.3设计模型中的组合式结构构件应根据施工工序进行拆分。5.2.4现浇混凝土结构宜局部或整体添加模板体系模型，以实现模板及支架的分类配置、统计与物料安排，以及模板支设的可视化交底，
5.2.5施工准备阶段，应通过深化设计模型完整表达各类结构构件的预留孔洞，并与各专业模型进行协调避免冲突与后期返工。
5.2.6对于复杂节点，宜建立钢筋实体模型进行模拟，检查节点的施工可行性。5.3钢结构深化设计
5.3.1钢结构深化设计宜根据钢结构加工及安装要求，建立钢结构构件及节点BIM模型，并转化成图纸指导加工及安装。
5.3.2钢结构深化设计BIM模型应包含标准化构件编号及坐标数据信息，以适应后续加工及虚拟拼装需求7
iiiKAa~cJouaKAa
5.3.3对于异型钢结构构件，宜通过BIM模型配合数字化加工技术进行数控加工。5.3.4钢结构深化设计中的节点设计、预留孔洞、预理件设计、专业协调等宜应用BIM技术。5.3.5在钢结构深化设计BIM应用中，可基于施工图设计模型和设计文件、施工工艺文件创建钢结构深化设计模型，完成节点深化设计，输出工程量清单、平立面布置图、节点深化图等。5.3.6钢结构节点深化设计应完成结构施工图中所有钢结构节点的细化设计，包括节点深化图、焊缝和螺栓等连接验算以及与其他专业协调等内容。5.3.7钢结构深化设计模型除应包括施工图设计模型元素外，还应包括预理件、预留孔洞等模型元素。5.3.8钢结构深化设计阶段的交付成果宜包括钢结构深化设计模型、碰撞检查分析报告、设计总说明、平立面布置图、节点深化图及计算书等。5.4机电专业深化设计
5.4.1机电专业深化设计应根据建筑、结构模型结合施工现场实际情况进行机电专业BIM模型创建及综合管线排布。
5.4.2机电专业深化设计应满足各专业系统功能设计要求，同时满足施工和运营维护要求。5.4.3机电专业深化设计模型细度要结合施工现场需求进行BIM模型创建，机电专业施工BIM模型细度不宜小于LOD350。
5.4.4机电专业深化设计可通过BIM模型进行建筑净高分析，辅助进行精装修天花点位布置等5.4.5机电专业深化设计应根据材料、设备进场的实际参数进行BIM模型创建，材料、设备的主要参数宜在模型元素中进行体现。
5.4.6机电专业深化设计BIM模型应根据专业、系统进行有效区分，辅助进行工程量计算及材料、设备统计。
5.4.7机电专业深化设计BIM模型应根据施工需求导出相应的施工图，如机电管线综合布置图、专业施工图、安装详图、配合土建预留预理图、支吊架定位图等。5.4.8机电专业深化设计BIM模型可通过碰撞检查、施工模拟、漫游审查等辅助现场施工。5.4.9机电专业深化设计BIM模型宜经过建设单位、设计单位等审核通过后进行现场施工。5.4.10机电专业工BIM模型，应在机电专业深化设计BIM模型的基础上结合现场施工验收成果完成竣工BIM模型。
5.5其他深化设计
5.5.1预制装配式混凝土结构深化设计中，宜结合生产、运输及装配方案创建深化设计BIM模型，完成预制构件拆分、预制构件设计、节点设计等，输出平立面图、构件深化图、节点深化图、工程量清单等。深8
