【轻工行业标准(QB)】 低发泡聚氯乙烯(PVC)挂镜线

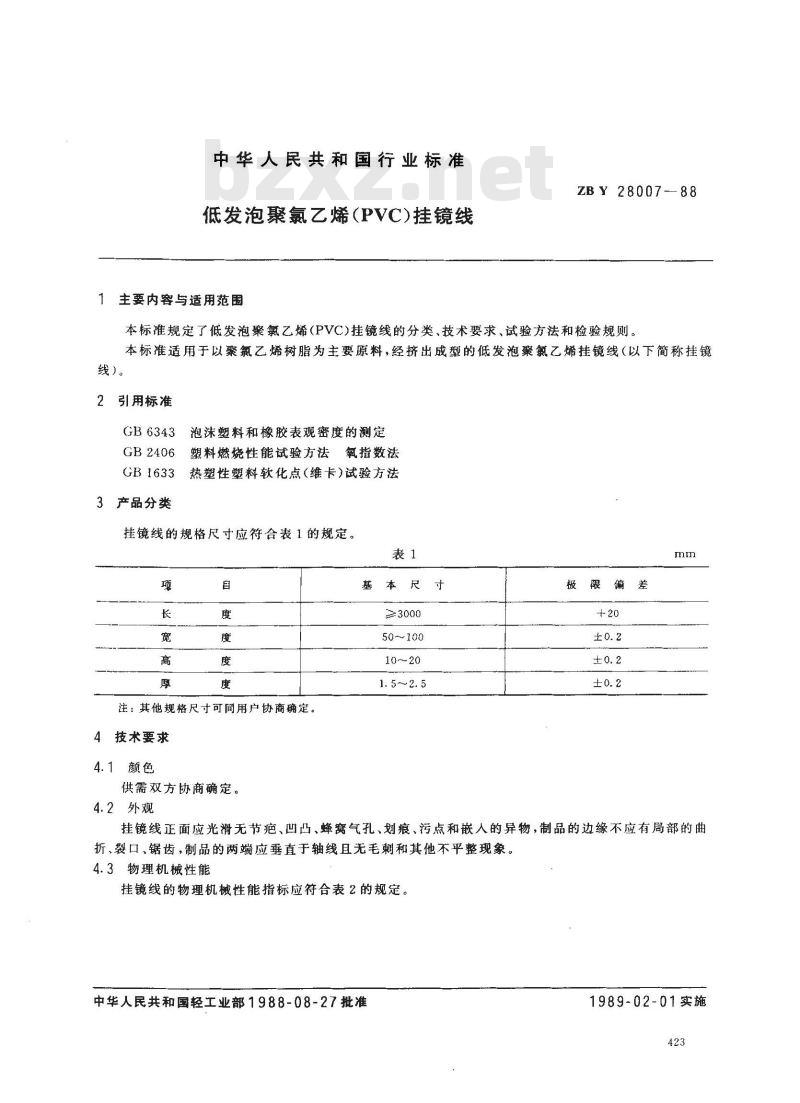

中华人民共和国行业标准
低发泡聚氯乙烯(PVC)挂镜线
主要内容与适用范围bZxz.net
ZBY 28007-88
本标准规定了低发泡聚氯乙烯(PVC)挂镜线的分类、技术要求、试验方法和检验规则。本标准适用于以聚氟乙烯树脂为主要原料，经挤出成型的低发泡聚氟乙烯挂镜线（以下简称挂镜线）。
2引用标准
GB6343
泡沫塑料和橡胶表观密度的测定GB2406塑料燃烧性能试验方法氧指数法GB1633热塑性塑料软化点（维卡）试验方法3产品分类
挂镜线的规格尺寸应符合表1的规定。表1
注：其他规格尺寸可同用户协商确定。4技术要求
4.1颜色
供需双方协商确定。
4.2外观
基本尺寸
50~100
极限偏差
挂镜线正面应光滑无节疤、凹凸、蜂窝气孔、划痕、污点和嵌人的异物，制品的边缘不应有局部的曲折、裂口、锯齿，制品的两端应垂直于轴线且无毛刺和其他不平整现象。4.3物理机械性能
挂镜线的物理机械性能指标应符合表2的规定。中华人民共和国轻工业部1988-08-27批准1989-02-01实施

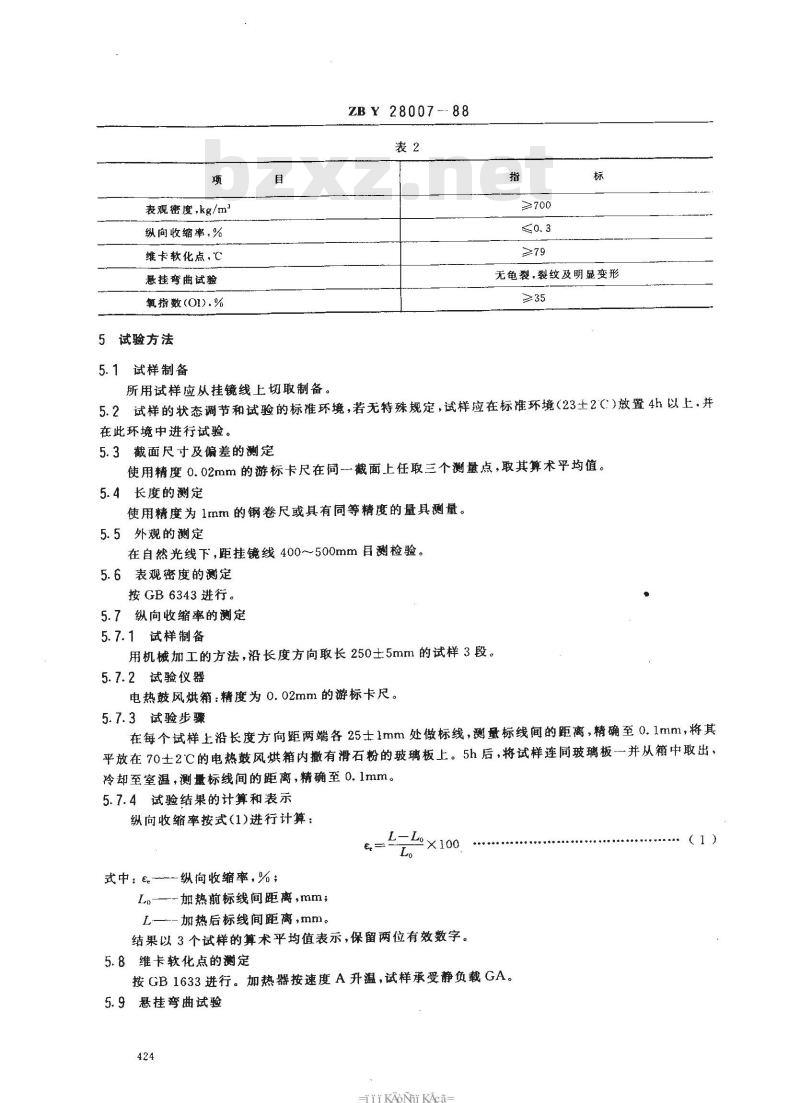

表观密度,kg/m
纵向收缩率，%
维卡软化点，℃
悬挂弯曲试验
氧指数(O1),%
5试验方法
5.1试样制备
ZBY 28007 --- 88
≥700
无龟裂，裂纹及明显变形
所用试样应从挂镜线上切取制备，5.2试样的状态调节和试验的标准环境，若无特殊规定，试样应在标准环境（23土2C）放置4h以上·并在此环境中进行试验。
5.3截面尺寸及偏差的测定
使用精度0.02mm的游标卡尺在同一截面上任取三个测量点，取其算术乎均值。5.4长度的测定
使用精度为1mm的钢卷尺或具有同等精度的量具测量。5.5外观的测定
在自然光线下，距挂镜线400~500mm目测检验。5.6表观密度的测定
按GB6343进行。
5.7纵向收缩率的测定
5.7.1试样制备
用机械加工的方法，沿长度方向取长250士5mm的试样3段。5.7.2试验仪器
电热鼓风烘箱：精度为0.02mm的游标卡尺。5.7.3试验步骤
在每个试样上沿长度方向距两端各25士1mm处做标线，测量标线间的距离，精确至0.1mm，将其平放在70士2℃的电热鼓风烘箱内撤有滑石粉的玻璃板上。5h后，将试样连同玻璃板一并从箱中取出，冷却至室温，测量标线间的距离，精确至0.1mm。5.7.4试验结果的计算和表示
纵向收缩率按式(1)进行计算：
式中： E --纵向收缩率,% ;
Lo—-加热前标线间距离，mm;
L—--加热后标线间距离，mm。
结果以3个试样的算术平均值表示，保留两位有效数字。5.8维卡软化点的测定
按GB1633进行。加热器按速度A升温，试样承受静负载GA。5.9悬挂弯曲试验
TTKAoNni KAca
ZBY 28007---88

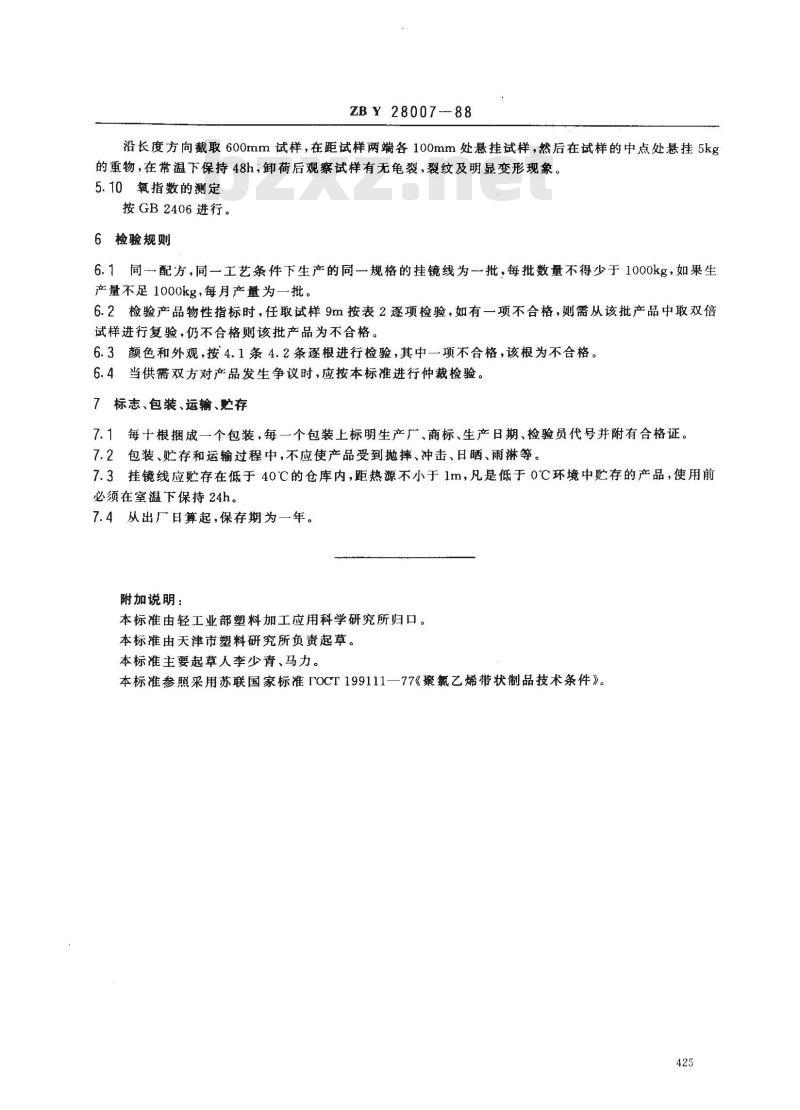

沿长度方向截取600mm试样，在距试样两端各100mm处悬挂试样，然后在试样的中点处悬挂5kg的重物，在常温下保持48h；卸荷后观察试样有无龟裂，裂纹及明显变形现象。5. 10氧指数的测定
按GB2406进行。
6检验规则
6.1同一配方，同一工艺条件下生产的同一规格的挂镜线为一批，每批数量不得少于1000kg，如果生产量不足1000kg，每月产量为一批。6.2检验产品物性指标时，任取试样9m按表2逐项检验，如有一项不合格，则需从该批产品中取双倍试样进行复验，仍不合格则该批产品为不合格。6.3颜色和外观，按4.1条4.2条逐根进行检验，其中一项不合格，该根为不合格。6.4当供需双方对产品发生争议时，应按本标准进行仲裁检验。7标志、包装、运输、贮存
7.1每十根捆成一个包装，每一个包装上标明生产厂、商标、生产日期、检验员代号并附有合格证。7.2包装、贮存和运输过程中，不应使产品受到抛摔、冲击、日晒、雨淋等。7.3挂镜线应贮存在低于40℃的仓库内，距热源不小于1m，凡是低于0℃环境中贮存的产品，使用前必须在室温下保持24h。
7.4从出厂日算起，保存期为一年。附加说明：
本标准由轻工业部塑料加工应用科学研究所归口。本标准由天津市塑料研究所负责起草。本标准主要起草人李少青、马力。本标准参照采用苏联国家标准rOCT199111—77《聚氯乙烯带状制品技术条件》。425
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
