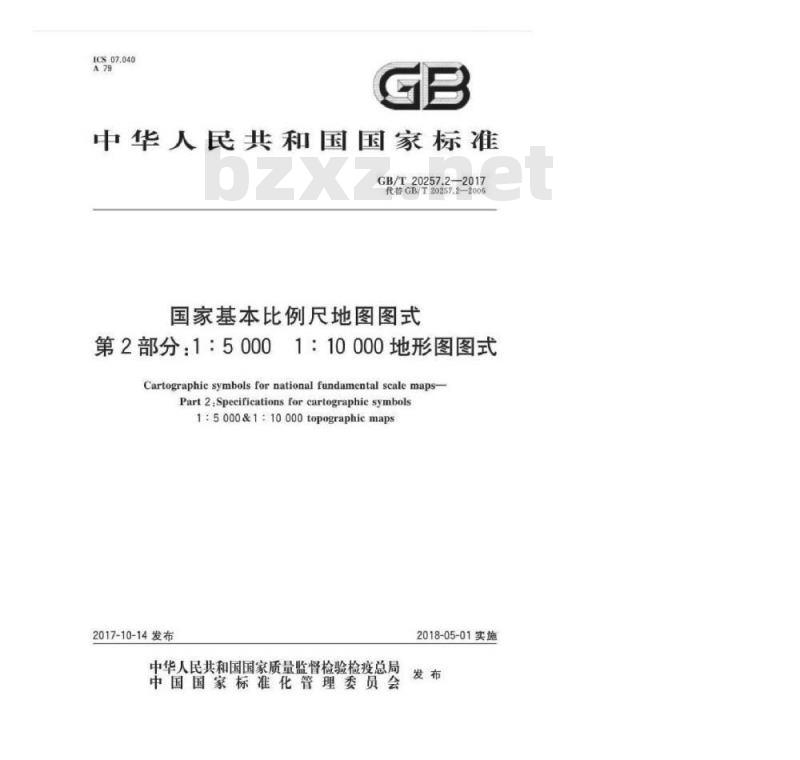

- GB/T 20257.2-2017 国家基本比例尺地图图式 第2部分:1:5000、1:10000地形图图式
【GB国家标准】 国家基本比例尺地图图式 第2部分:1:5000、1:10000地形图图式
本网站 发布时间:
2023-05-11 15:47:31
- GB/T 20257.2-2017
- 现行
标准号:
GB/T 20257.2-2017
标准名称:
国家基本比例尺地图图式 第2部分:1:5000、1:10000地形图图式
标准类别:
国家标准(GB)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
标准号:GB/T 20257.2-2017
标准名称:国家基本比例尺地图图式 第2部分:1:5000、1:10000地形图图式
英文名称:Cartographic symbols for national fundamental scale maps—
Part 2 :Specification for cartographic symbols 1:5000 & 1:10000 topographic maps
标准格式:PDF
发布时间:2017-10-14
实施时间:2018-05-01
标准大小:25.7M

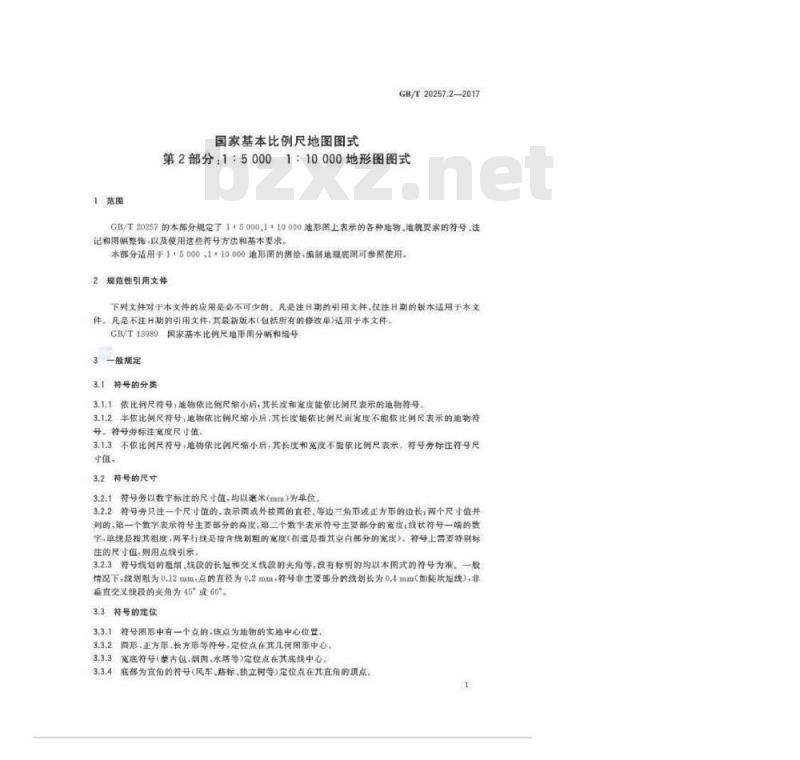

标准介绍:GB/T20257的本部分规定了1:50001:10000地形图上表示的各种地物、地貌要素的符号、注
记和图幅整饰,以及使用这些符号方法和基本要求
本部分适用于1:5000、1:10000地形图的测绘,编制地理底图可参照使用
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件
GB/T13989国家基本比例尺地形图分幅和编号
3一般规定
3.1符号的分类
31.1依比例尺符号:地物依比例尺缩小后,其长度和宽度能依比例尺表示的地物符号
312半依比例尺符号:地物依比例尺缩小后,其长度能依比例尺而宽度不能依比例尺表示的地物符号。符号旁标注宽度尺寸值
313不依比例尺符号:地物依比例尺缩小后,其长度和宽度不能依比例尺表示。符号旁标注符号尺寸值。
32符号的尺寸
32.1符号旁以数宇标注的尺寸值,均以毫米(mm)为单位
322符号旁只注一个尺寸值的,表示圆或外接圆的直径等边三角形或正方形的边长;两个尺寸值并列的,第一个数字表示符号主要部分的高度第二个数字表示符号主要部分的宽度线状符号一端的数字,单线是指其粗度,两平行线是指含线划粗的宽度(街道是指其空白部分的宽度)。符号上需要特别标注的尺才值,则用点线引示
标准名称:国家基本比例尺地图图式 第2部分:1:5000、1:10000地形图图式
英文名称:Cartographic symbols for national fundamental scale maps—
Part 2 :Specification for cartographic symbols 1:5000 & 1:10000 topographic maps
标准格式:PDF
发布时间:2017-10-14
实施时间:2018-05-01
标准大小:25.7M
标准介绍:GB/T20257的本部分规定了1:50001:10000地形图上表示的各种地物、地貌要素的符号、注
记和图幅整饰,以及使用这些符号方法和基本要求
本部分适用于1:5000、1:10000地形图的测绘,编制地理底图可参照使用
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件
GB/T13989国家基本比例尺地形图分幅和编号
3一般规定
3.1符号的分类
31.1依比例尺符号:地物依比例尺缩小后,其长度和宽度能依比例尺表示的地物符号
312半依比例尺符号:地物依比例尺缩小后,其长度能依比例尺而宽度不能依比例尺表示的地物符号。符号旁标注宽度尺寸值
313不依比例尺符号:地物依比例尺缩小后,其长度和宽度不能依比例尺表示。符号旁标注符号尺寸值。
32符号的尺寸
32.1符号旁以数宇标注的尺寸值,均以毫米(mm)为单位
322符号旁只注一个尺寸值的,表示圆或外接圆的直径等边三角形或正方形的边长;两个尺寸值并列的,第一个数字表示符号主要部分的高度第二个数字表示符号主要部分的宽度线状符号一端的数字,单线是指其粗度,两平行线是指含线划粗的宽度(街道是指其空白部分的宽度)。符号上需要特别标注的尺才值,则用点线引示
