中华人民共和国轻工行业标准
片皮机圆刀
主题内容与适用范围
QB/T1490-1992
本标准规定了片皮机圆刀的产品分类、技术要求，试验方法、检验规则、标志，包装、运输、贮存。本标准适用于制鞋、皮件行业的各类圆刀片皮机用圆刀。2 引用标准
GB/T230金属洛氏硬度检验方法
GB/T1222弹簧钢
GB/T2828逐批检查计数抽样程序及抽样表（适用于连续批的检查）QB1525制鞋机械产品型号编制方法3产品分类

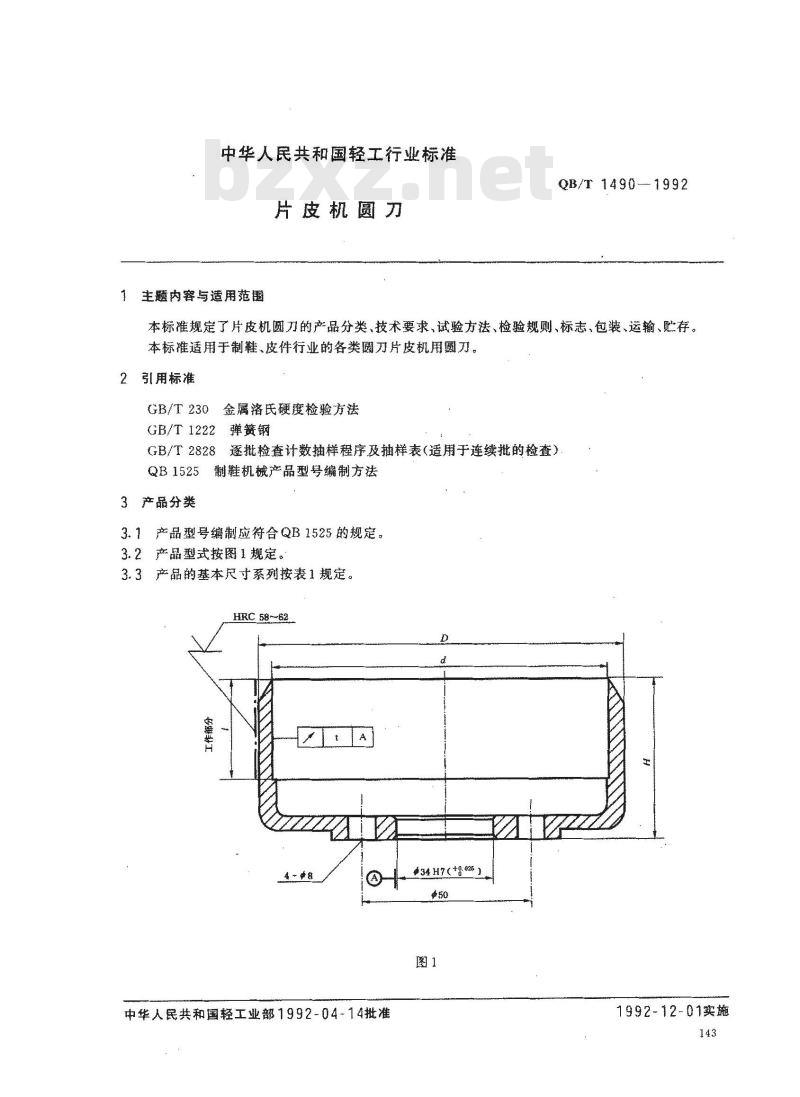

3.1产品型号编制应符合QB1525的规定。3.2产品型式按图1规定。
3.3产品的基本尺寸系列按表1规定。HRC 5862
垂 - 48
中华人民共和国轻工业部1992-04-14批准$34 H7(+9: 025
1992-12-01实施
注：其他规格应参照执行。

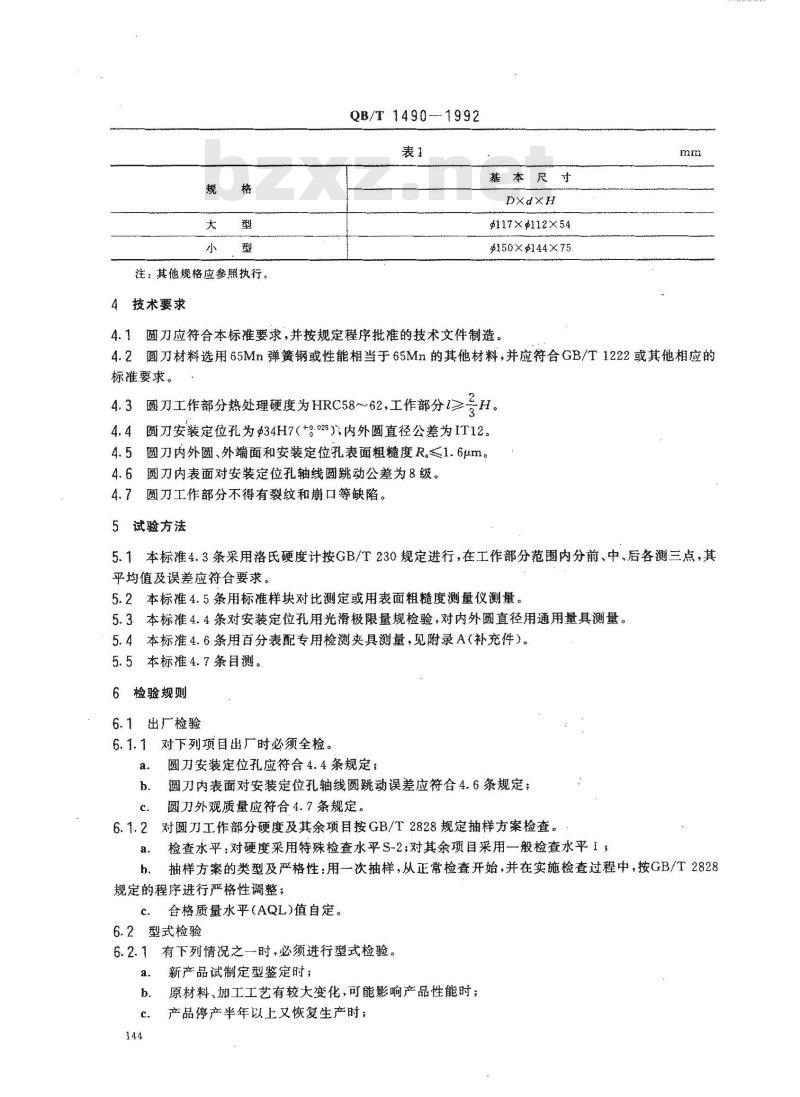

4技术要求
QB/T 14901992
基本尺寸
g117×112×54
$150×$144X75
4.1圆刀应符合本标准要求，并按规定程序批准的技术文件制造。mm
4.2圆刀材料选用65Mn弹簧钢或性能相当于65Mn的其他材料，并应符合GB/T1222或其他相应的标准要求。·
4.3圆刀工作部分热处理硬度为HRC58~62，工作部分14.4圆刀安装定位孔为$34H7（+℃025）内外直径公差为IT12。4.5圆刀内外圆、外端面和安装定位孔表面粗糙度R≤1.6μm4.6圆刀内表面对安装定位孔轴线圆跳动公差为8级。4.7圆刀工作部分不得有裂纹和崩口等缺陷。5试验方法
5.1本标准4.3条采用洛氏硬度计按GB/T230规定进行，在工作部分范围内分前、中、后各测三点，其平均值及误差应符合要求。
5.2本标准4.5条用标准样块对比测定或用表面粗糙度测量仪测量，5.3本标准4、4条对安装定位孔用光滑极限量规检验，对内外圆直径用通用量具测量。5.4本标准4.6条用百分表配专用检测夹具测量，见附录A（补充件）。5.5本标准4.7条目测。
6检验规则
6.1出厂检验
6.1.1对下列项目出厂时必须全检。圆刀安装定位孔应符合4.4条规定；圆刀内表面对安装定位孔轴线圆跳动误差应符合4.6条规定：c
圆刀外观质量应符合4.7条规定。对圆刀工作部分硬度及其余项目按GB/T2828规定抽样方案检查。6.1.2
检查水平：对硬度采用特殊检查水平S-2;对其余项目采用一般检查水平1；a.
抽样方案的类型及严格性：用一次抽样，从正常检查开始，并在实施检查过程中，按GB/T2828h.
规定的程序进行严格性调整；
合格质量水平（AQL)值自定。
6.2型式检验
6.2.1有下列情况之一时，必须进行型式检验。a.
新产品试制定型鉴定时；
原材料、加工工艺有较大变化，可能影响产品性能时；产品停产半年以上又恢复生产时；每季进行一次，
QB/T 1490-1992

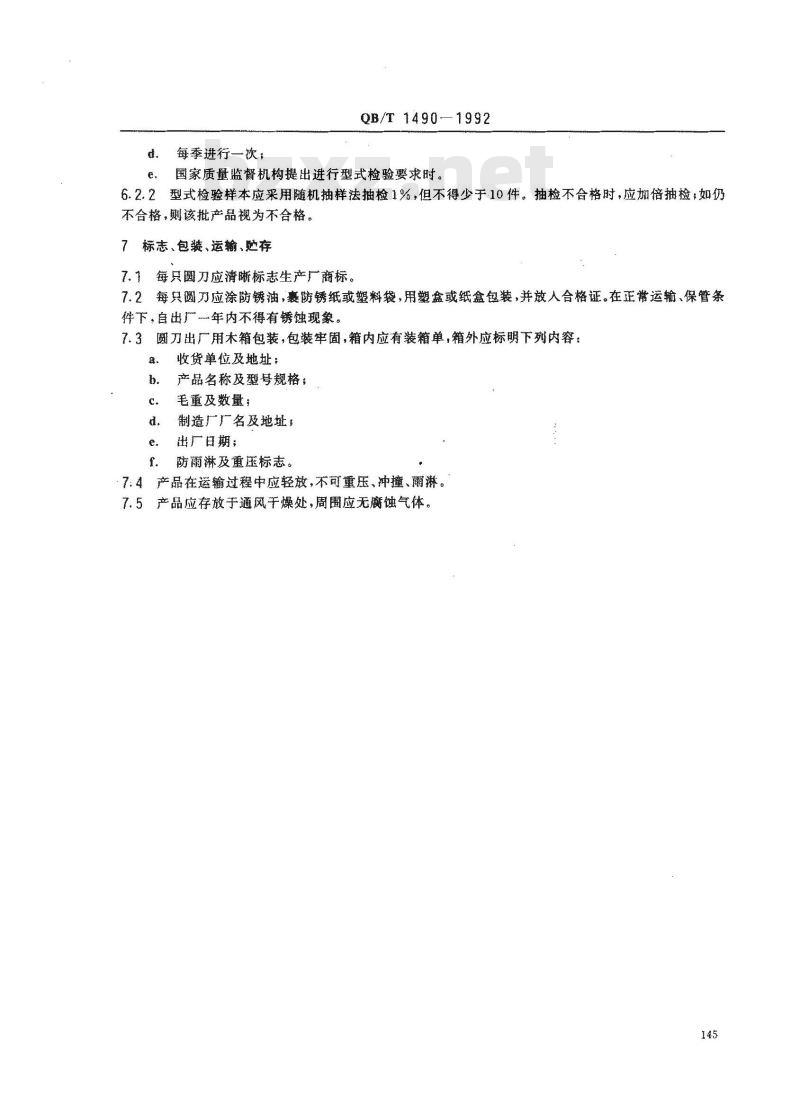

国家质量监督机构提出进行型式检验要求时。6.2.2型式检验样本应采用随机抽样法抽检1%，但不得少于10件。抽检不合格时，应加倍抽检，如仍不合格，则该批产品视为不合格。7标志、包装、运输、贮存
7.1每只圆刀应清晰标志生产广商标。7.2每只圆刀应涂防锈油，裹防锈纸或塑料袋，用塑盆或纸盒包装，并效人合格证。在正常运输、保管条件下，自出厂年内不得有锈蚀现象。7.3圆刀出广用木箱包装，包装牢固，箱内应有装箱单，箱外应标明下列内容：，免费标准下载网bzxz
收货单位及地址；
产品名称及型号规格，
毛重及数量：
制造广厂名及地址1
出广产日期；
防荫淋及重压标志。
7:4产品在运输过程中应轻放，不可重压、冲撞、雨淋。7.5产品应存放于通风干燥处，周围应无腐蚀气体。145

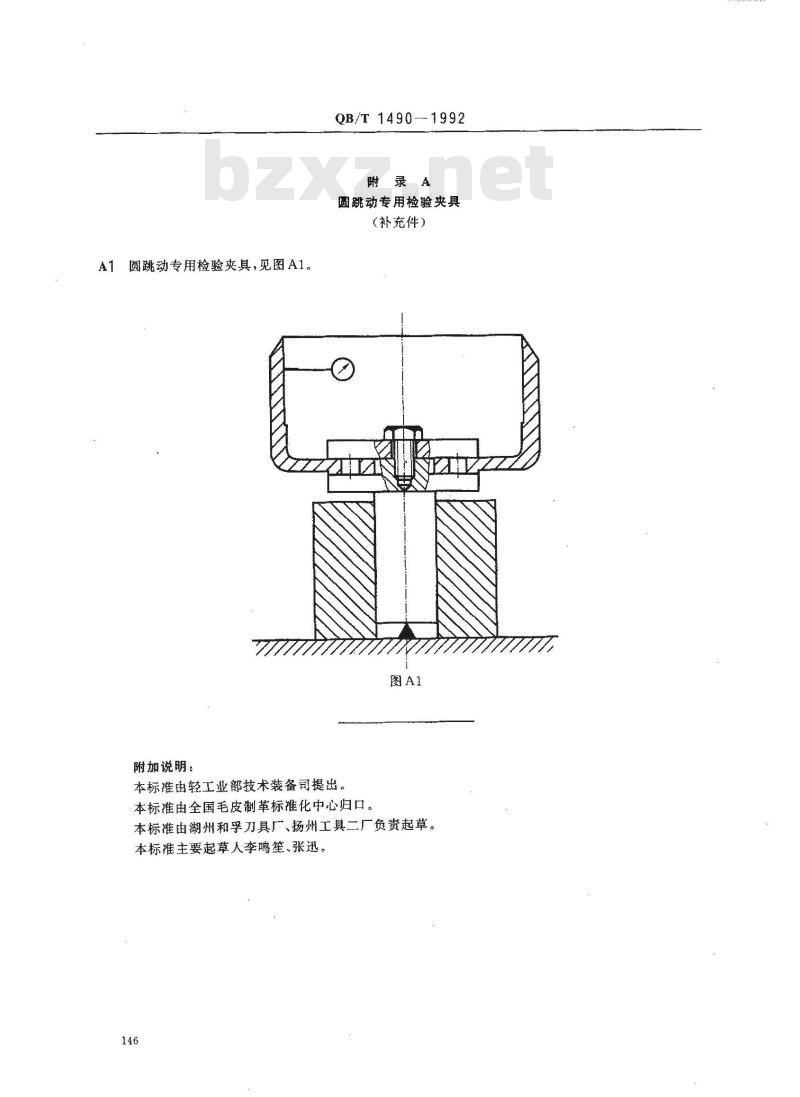

A1圆跳动专用检验夹具，见图A1。附加说明：
QB/T1490—1992
圆跳动专用检验央具
（补充件）
本标推由轻工业部技术装备司提出。本标准由全国毛皮制革标准化中心归口。本标准由湖州利孚刀具厂、扬州工具二广负贵起草。本标罹主要起草人李笙、张迅。146
