【JB机械标准】 高压电缆选择导则

本网站 发布时间: 2023-05-11 09:44:35
  • JB/T 8996-2014
  • 现行

基本信息

  • 标准号:

    JB/T 8996-2014

  • 标准名称:

    高压电缆选择导则

  • 标准类别:

    机械行业标准(JB)

  • 标准状态:

    现行
  • 出版语种:

    简体中文
  • 下载格式:

    .zip .pdf

标准分类号

关联标准

出版信息

其他信息

标准简介标准简介/下载

点击下载

标准简介:

标准下载解压密码:www.bzxz.net

标准号:JB/T 8996-2014
标准名称:高压电缆选择导则
英文名称:Guide to the selection of high-voltage cables
(IEC 60183:1984,NEQ)
标准格式:PDF
发布时间:2014-05-06
实施时间:2014-10-01
标准大小:406K
标准介绍:本标准按照GBT11-2009给出的规则起草
本标准代替JBT8996-1999《高压电缆选择导则》,与JBr8996-199相比主要技术变化如下:
增加了规范性引用文件(见第2章):
增加了第4章电缆和附件的电压值(见第4章),其后章条号相应改变(见第5章~第8章,199
年版的第4章~第7章);
修改了电缆适用的设备最高电压(见表1,1999版的表1);
修改了导体尺寸选择的要求(见第7章,1999版的第6章);
—将IEC60183规定的电压由规范性要素调整为资料性要素(见附录A,1999年版的表1)。
本标准使用重新起草法参考IEC60183:1984《高压电缆选择导则》起草,与IEC60183:1984的一致性程度为非等效。
本标准由中国机械工业联合会提出
本标准由全国电线电缆标准化技术委员会( SAC/TC213)归口。
本标准起草单位:上海电缆研究所、国网电力科学研究院、青岛汉缆股份有限公司、特变电T山东鲁能泰山电缆有限公司、上海上缆藤仓电缆有限公司、江苏中超电缆股份有限公司、江苏亨通电力电续限公司
本标准主要起草人:徐晓峰、孙建生、饶文斌、张承官、胥玉民、赵源泽、孙曙光、马军。
本标准所代替标准的历次版本发布情况为:
JB/T8996-1999 1范围
本标准规定了高压电缆选择导则。
本标准适用于高压电缆。本标准为1kV以上二相交流系统用电缆的导体尺寸、绝缘水平和结构的选择提供指导,并总结了适当选择时必需的信息。除在特殊条款中明确提及外,本标准内容适用于任何
型式的电缆
注:本标准日前仅涉及交流系统,直流系统可能在将来予以考虑
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文
件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文
GB3l11—2012绝缘配合第1部分:定义、原则和规则
3956电缆的导体
60183:1984高压电缆选择导则( Guide to the selection of high-voltage cables

标准内容标准内容

部分标准内容:

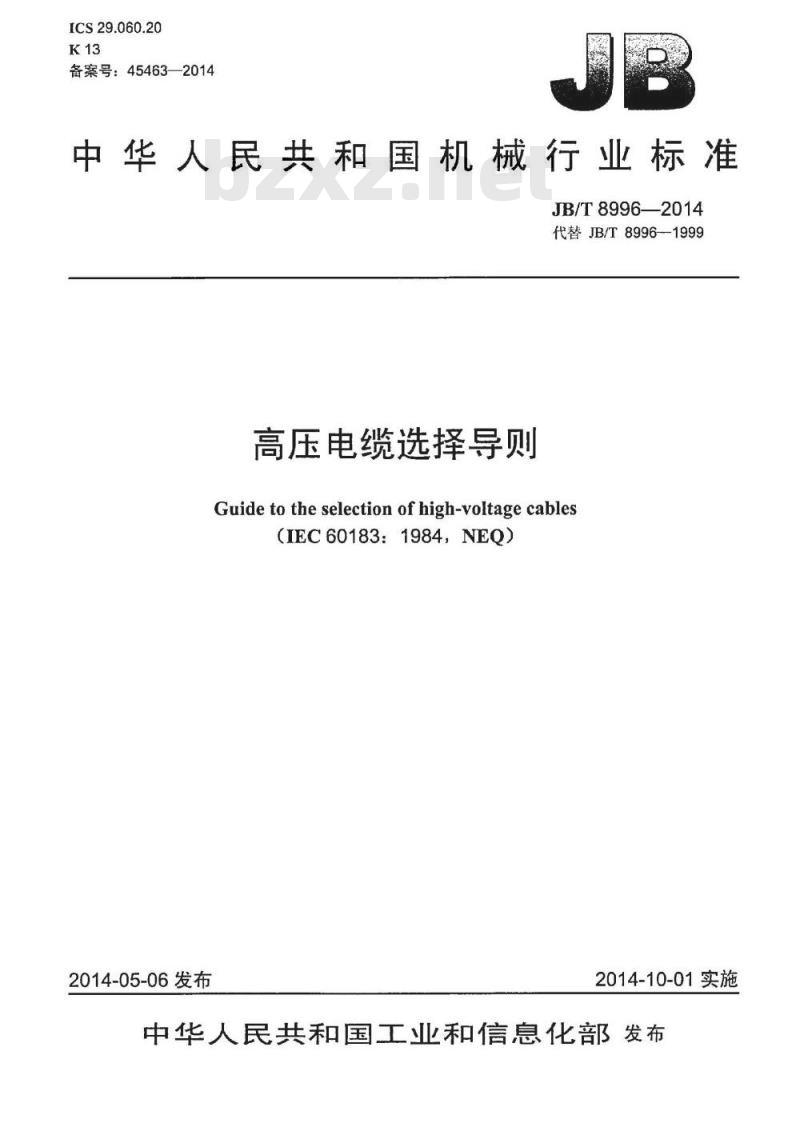

ICS29.060.20
备案号:45463—2014
中华人民共和国机械行业标准
JB/T89962014
代替JB/T8996-1999
高压电缆选择导则
Guidetotheselection of high-voltagecables(IEC60183:1984,NEQ)
2014-05-06发布
2014-10-01实施

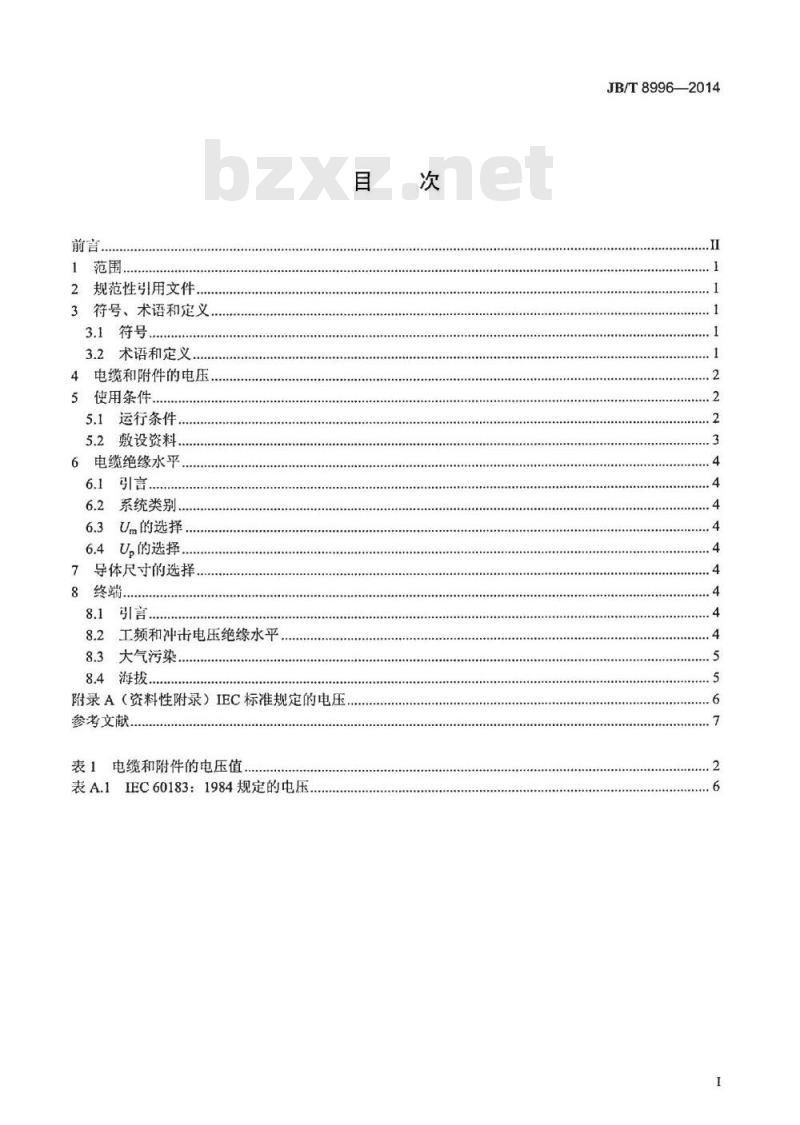

中华人民共和国工业和信息化部发布前言
1范围
2规范性引用文件..
3、符号、术语和定义
3.1符号..
3.2术语和定义.
4电缆和附件的电压
5使用条件
5.1运行条件.
5.2敷设资料.
6电缆绝缘水平
6.1引言.
6.2系统类别..
6.3Um的选择.
6.4U.的选择
7导体尺寸的选择
8终端
8.1引言:
8.2工频和冲击电压绝缘水平
8.3大气污染
8.4海拨
附录A(资料性附录)IEC标准规定的电压参考文献,
表1电缆和附件的电压值
表A.1IEC60183:1984规定的电压目
JB/T8996—2014
JB/T8996-2014

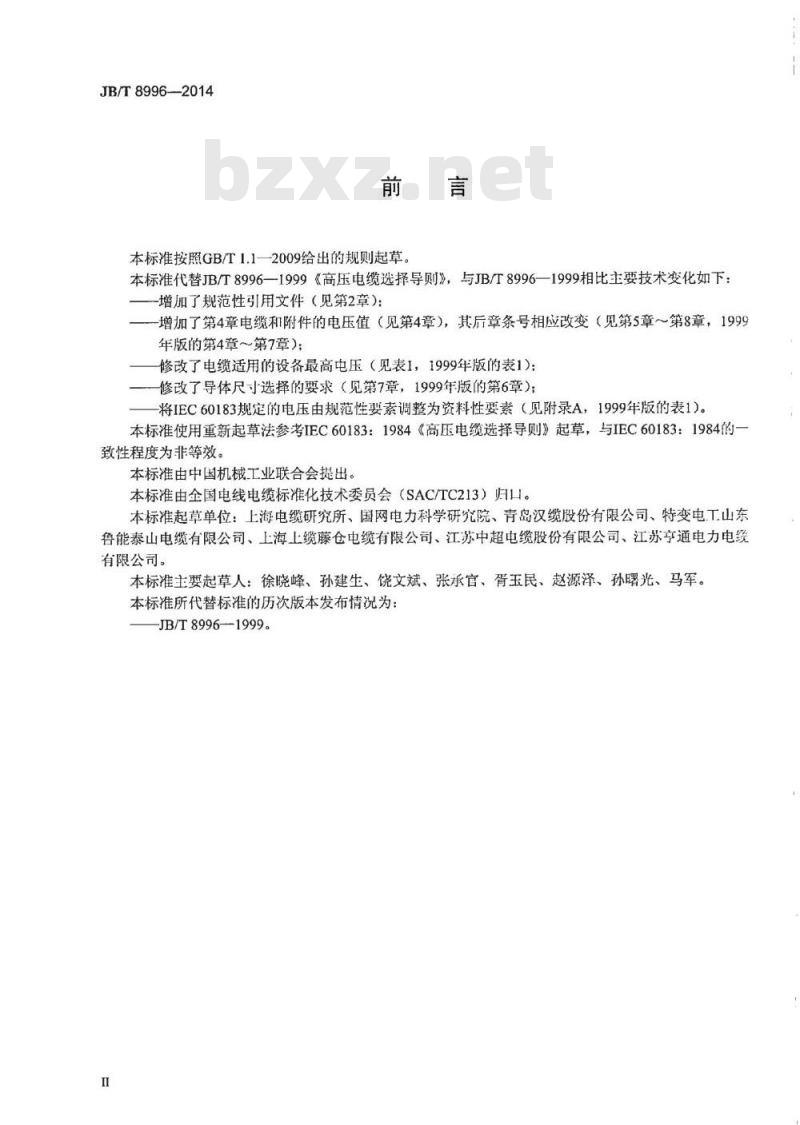

本标准按照GB/T1.1—2009给出的规则起草。本标准代替JB/T8996—1999《高压电缆选择导则》,与JB/T8996—1999相比主要技术变化如下:-增加了规范性引用文件(见第2章):一增加了第4章电缆和附件的电压值(见第4章),其后章条号相应改变(见第5章~第8章,1999年版的第4章~第7章);
修改了电缆适用的设备最高电压(见表1,1999年版的表1):修改了导体尺寸选择的要求(见第7章,1999年版的第6章);将IEC60183规定的电压由规范性要素调整为资料性要素(见附录A,1999年版的表1)。本标准使用重新起草法参考IEC60183:1984《高压电缆选择导则》起草,与IEC60183:1984的一致性程度为非等效。
本标准由中国机械工业联合会提出。本标准由全国电线电缆标准化技术委员会(SAC/TC213)归口。本标准起草单位:上海电缆研究所、国网电力科学研究院、青岛汉缆股份有限公司、特变电工山东鲁能泰山电缆有限公司、上海上缆藤仓电缆有限公司、江苏中超电缆股份有限公司、江苏亨通电力电缆有限公司。
本标准主要起草人:徐晓峰、孙建生、饶文斌、张承官、骨玉民、赵源泽、孙曙光、马军。本标准所代替标准的历次版本发布情况为:JB/T8996—1999。

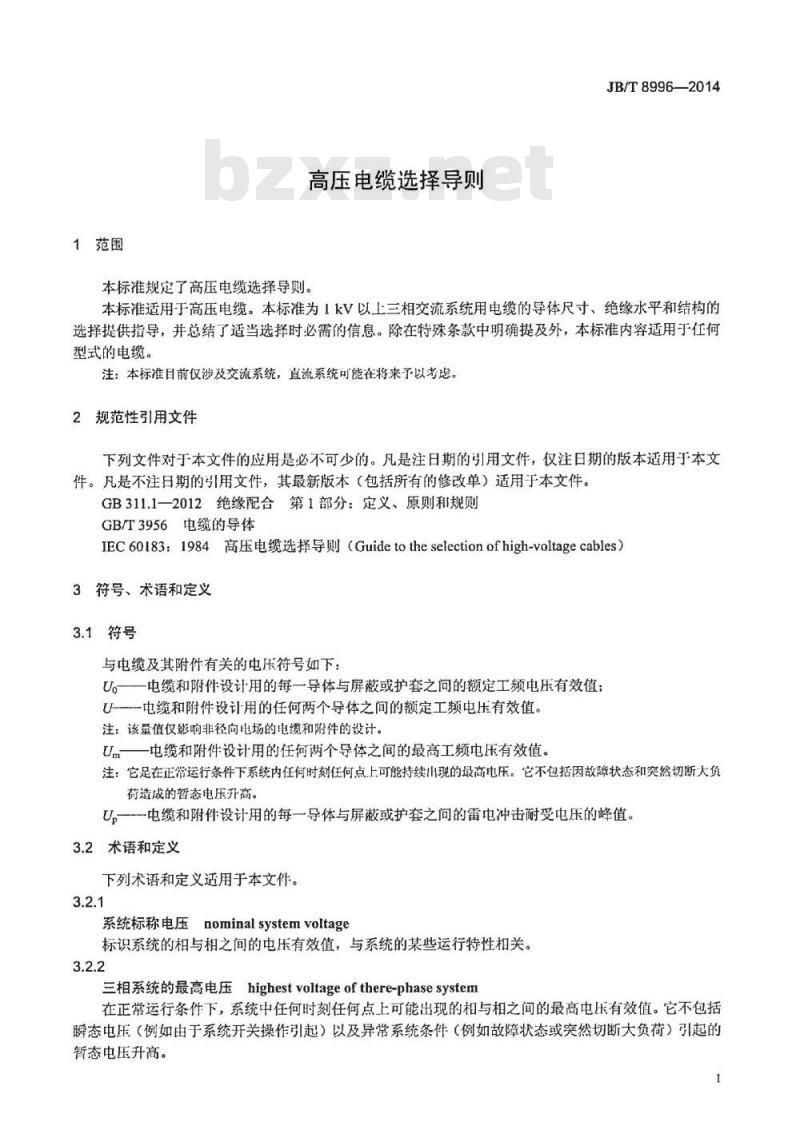

1范围
高压电缆选择导则
本标准规定了高压电缆选择导则。JB/T8996—2014
本标准适用于高压电缆。本标准为1kV以上三相交流系统用电缆的导体尺寸、绝缘水平和结构的选择提供指导,并总结了适当选择时必需的信息。除在特殊条款中明确提及外,本标准内容适用于任何型式的电缆。
注:本标准目前仅涉及交流系统,直流系统可能在将来予以考虑。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件GB311.1一2012绝缘配合第1部分:定义、原则和规则GBT3956电缆的导体
IEC60183:1984高压电缆选择导则(Guidetotheselectionofhigh-voltagecables)3符号、术语和定义
3.1符号此内容来自标准下载网
与电缆及其附件有关的电压符号如下:U。一电缆和附件设计用的每一导体与屏蔽或护套之问的额定工频电压有效值;U-电缆和附件设计用的任何两个导体之间的额定工频电压有效值。注:该量值仅影响非径向电场的电缆和附件的设计。U—电缆和附件设计用的任何两个导体之间的最高工频电压有效值。注:它足在正常运行条件下系统内任何时刻任何点上可能持续山现的最高电压。它不包括因故障状态和突然切断大负荷造成的暂态电压升高。
U一电缆和附件设计用的每一导体与屏蔽或护套之间的雷电冲击耐受电压的峰值。3.2术语和定义
下列术语和定义适用于本文件。3.2.1
nominal systemvoltage
系统标称电压
标识系统的相与相之间的电压有效值,与系统的某些运行特性相关。3.2.2
三相系统的最高电压highestvoltageofthere-phasesystem在正常运行条件下,系统中任何时刻任何点上可能出现的相与相之间的最高电压有效值。它不包括瞬态电压(例如由于系统开关操作引起)以及异常系统条件(例如故障状态或突然切断大负荷)引起的暂态电压升高。
JB/T8996-2014

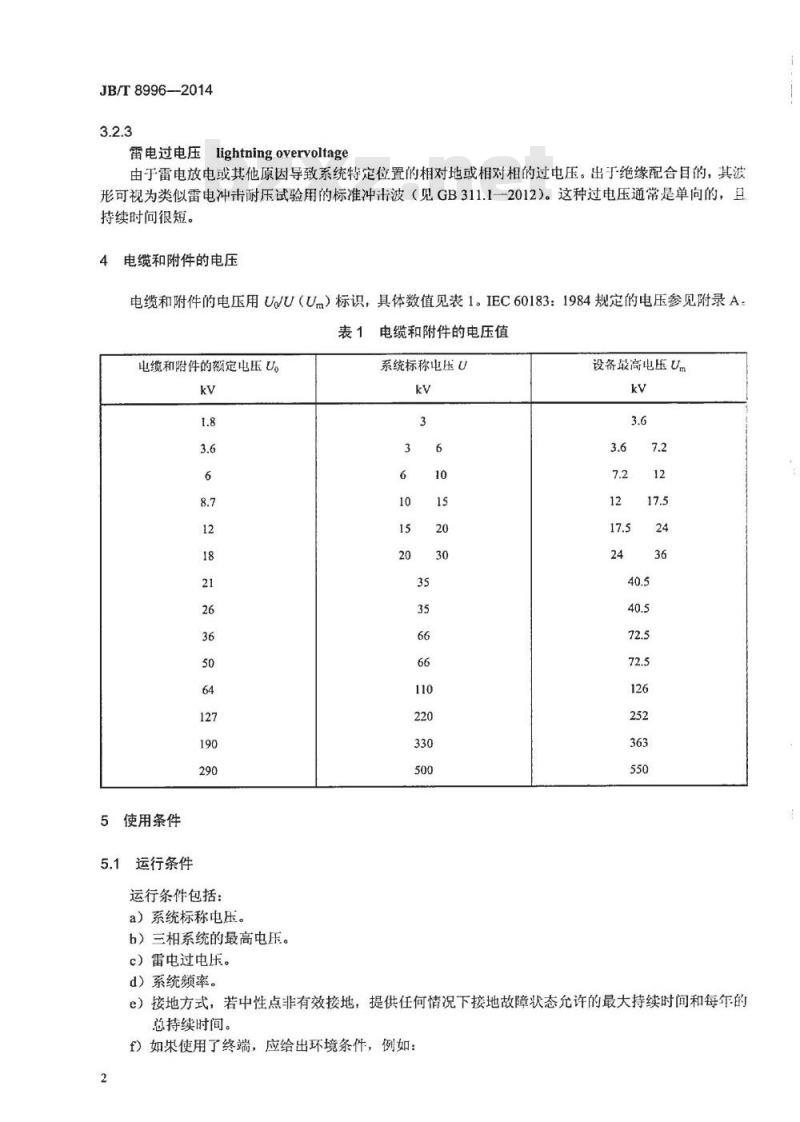

雷电过电压lightningovervoltage由于雷电放电或其他原因导致系统特定位置的相对地或相对相的过电压。出于绝缘配合目的,其波形可视为类似雷电冲击耐压试验用的标准冲击波(见GB311.1--2012)。这种过电压通常是单向的,且持续时问很短。
4电缆和附件的电压
电缆和附件的电压用Uo/U(Um)标识,具体数值见表1。IEC60183:1984规定的电压参见附录A:表1电缆和附件的电压值
电缆和附件的额定电压U。
5使用条件
5.1运行条件
运行条件包括:
a)系统标称电压。
b)三相系统的最高电压。
c)雷电过电压。
d)系统频率。
系统标称电压U
设备最高电压Um
e)接地方式,若中性点非有效接地,提供任何情况下接地故障状态允许的最大持续时间和每年的总持续时间。
f)如果使用了终端,应给出环境条件,例如:2
1)超过1000m时的海披;
2)户内或户外安装;
3)大气污染是否过度:
4)SF6开关中的终端:
JB/T8996—2014
5)电缆与设备(如变压器、开关、电机等)的连接方式所采用的安全距离和绝缘,例如应规定安全距离及周围绝缘。
g)最大额定电流:
1)连续运行:
2)周期运行:
3)可能发生的应急或过载运行。注:确定导休尺寸时若考虑周期负载,则负载曲线是必不可少的。h)相问及相对地短路时预期流过的对称和非对称短路电流。)短路电流的最大持续时问。
5.2敷设资料
5.2.1概述
电缆的敷设资料主要包括:
a)线路长度和线路纵向断面图:b)敷设排列(如平行或三角形排列)以及金属套互联与接地方式的详细资料:c)特殊敷设条件,例如水中的电缆。个别敷设条件需要特殊考虑。5.2.2地下电缆
地下电缆的敷设资料包括:
a)敷设条件详细资料(如直埋、排管敷设等),以决定金属套结构、铠装(若需要)型式以及外护层型式,例如防腐、阻燃或防白蚁;b)敷设深度:
c)线路沿线的土壤热阻系数和土壤类别(例如砂土、黏土、回填土),以及上述信息的依据是测量、调查或仅是假设;
d)埋设深度处土壤的最低、最高和平均温度;e)邻近的其他负载电缆或其他热源的详细资料:f)电缆沟、排管或管道的长度,包括工井的问距(若有);g)排管或管道的数目;
h)排管和管道的内径:
i)多于一根时,各根排管或管道之间的距离;j)排管或管道的材料。
5.2.3空气中电缆
空气中电缆的敷设资料包括:
a)所设定的最低、最高和平均环境空气溢度;b)敷设类型(例如直接敷设在墙上、支架上等,电缆成束敷设,隧道、排管等的尺寸);c)通风的详细情况(对于电缆敷设在户内、隧道或排管中);d)是否受到阳光直射;
e)特殊条件,例如火灾危险。
JB/T8996—2014
6电缆绝缘水平
6.1引言
多年来,两类绝缘水平已能满足全世界不同的电压系统使用。但近期实际情况表明,必须考虑各种电缆绝缘的不同过电压性能,以及随之可能增加的新系统接地故障时的持续过电压运行问题,所以需要三类系统。
6.2系统类别
A类:任何情况下接地故障在1min内迅速解除。B类:该类包含的系统仅能在单相接地时短时运行。接地持续时间一般不超过1h,但如果符合有关电缆产品标准规定,则允许较长的持续时间。注:应该认识到,如果系统的接地故障不能迅速白动地解除,接地故障期间加在电缆绝缘上过高的电场强度会在一定程度上缩短电缆的寿命。如果预期系统会经常持续地在接地故障下运行,则将其划入C类可能经济。C类:该类包括不属于A类或B类的所有系统。注:为使本标准适用于每种型式的电缆,可参考有关电缆产品标准,例如GB/T12706、GB/T12976、GB/T11017、GB/Z18890、GB/T22078、GB/T9326等。6.3Um的选择
Um应选择等于或大于3.2中规定的三相系统最高电压。6.4U,的选择
根据线路绝缘水平、系统保护水平、电缆及架空线路的波阻抗、电缆长度及闪络点与终端的距离,从GB311.1一2012中选择雷电冲击耐受电压,U,值应等于或大于该值。7导体尺寸的选择
导体尺寸应从有关电缆结构的标准给出的标准尺小中选取。若标准没有规定采用的电缆类型,则其导体尺寸应从GB/T3956给出的导体标准尺寸中选择。选取导体尺寸时,还应考虑下列条件:a)在规定的连续负荷、周期负荷、应急负荷和短路条件下电缆出现的最高温度。注:JB/T10181《电缆载流量计算》给出了连续负载条件下的详细计算方法。b)敷设和运行过程中施加在电缆上的机械负荷c)绝缘内的电场强度。采用小截面带来的小直径导体可能会导致绝缘内产生不允许的高电场强度。8终端
8.1引言
终端的设计取决丁要求的工频和冲击耐受电压值(可能与电缆的要求值不同)、大气污染程度和终端位置的海拨。
8.2工频和冲击电压绝缘水平
应在考虑第6章、8.3和8.4给出的因素后选定。4
8.3大气污染
由大气污染程度确定最小爬距和电缆终端用绝缘套管的型式。8.4海拔
JB/T8996—2014
高海拔处的空气密度低于海平面处,空气的电气强度因此降低,且满足海平面处的空气净距在较高的海拔可能不够。终端的击穿强度及绝缘汕闪络电压值不受海拔的影响。通过标准大气条件下冲击耐压试验的终端适用于1000m以下的任何海拨。为了确保要求能满足较高的海拔,通常要适当增加规定的空气净距。
JB/T8996—2014
附录A
(资料性附录)
IEC标准规定的电压
IEC60183:1984规定的电缆和附件的各种电压值见表A.1。表A.1IEC60183:1984规定的电压电缆和附件的额定电压U。
系统标称电压U
设备最高电压Ua
GB/T9326(所有部分)
GB/T11017(所有部分)
GB/T12706(所有部分)
力电缆及附件
GB/T12976(所有部分)
GB/Z18890(所有部分)
GB/T22078(所有部分)
JB/T10181(所有部分)
参考文献
JB/T8996—2014
交流500kV及以下纸或聚丙烯复合纸绝缘金属套充油电缆及附件额定电压110kV交联聚乙烯绝缘电力电缆及其附件额定电压1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电额定电压35kV(Um=40.5kV)及以下纸绝缘电力电缆及其附件额定电压220kV(Um=252kV)交联聚乙烯绝缘电力电缆及其附件额定电压500kV(Um=550kV)交联聚乙烯绝缘电力电缆及其附件电缆载流量计算
JB/T8996-2014
中华人民共和国
机械行业标准
高压电缆选择导则
JB/T8996—2014
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码:100037
210mm×297mm?0.75印张-19千字2015年6月第1版第1次印刷
书号:15111·11780
网址:http://cmpbook.com编辑部电话:
(010)88379778
直销中心电话:
(010)88379693
封面无防伪标均为盗版
版权专有
侵权必究
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
