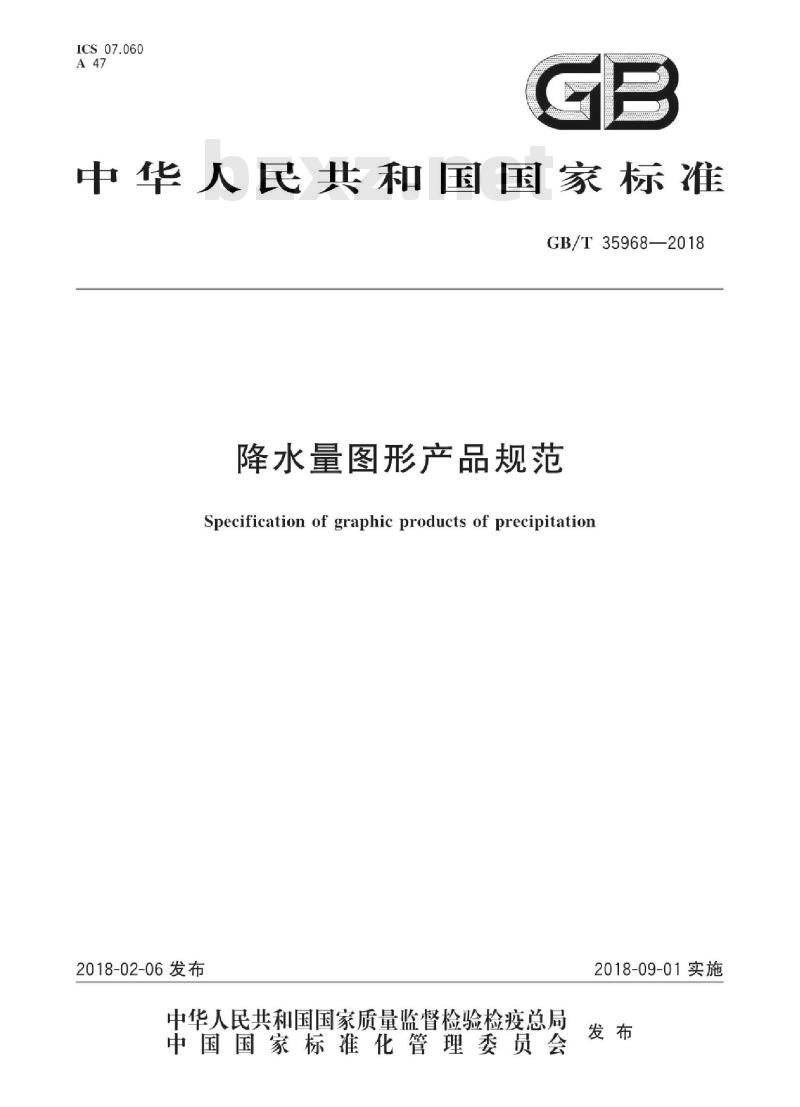

GB/T35968—2018
降水量图形产品规范
Specification of graphic products of precipitation2018-02-06发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2018-09-01实施
GB/T35968—2018

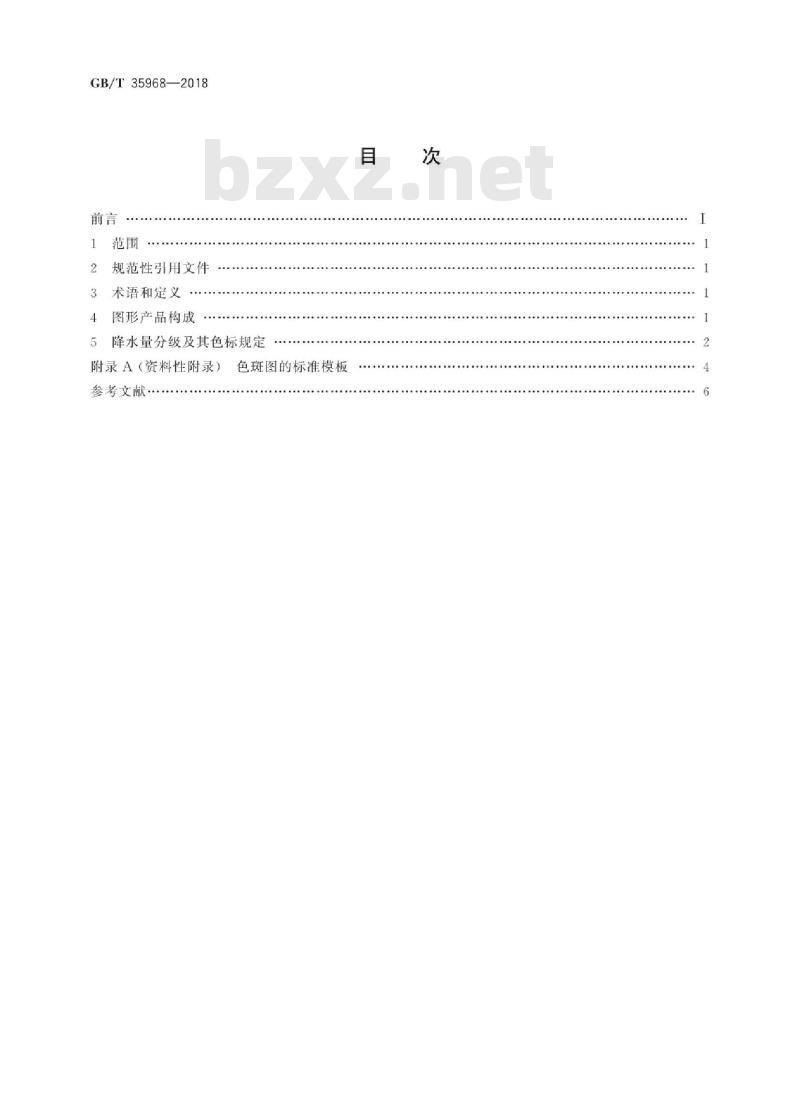

规范性引用文件
3术语和定义
4图形产品构成
降水量分级及其色标规定
附录A（资料性附录）
参考文献…．
色斑图的标准模板

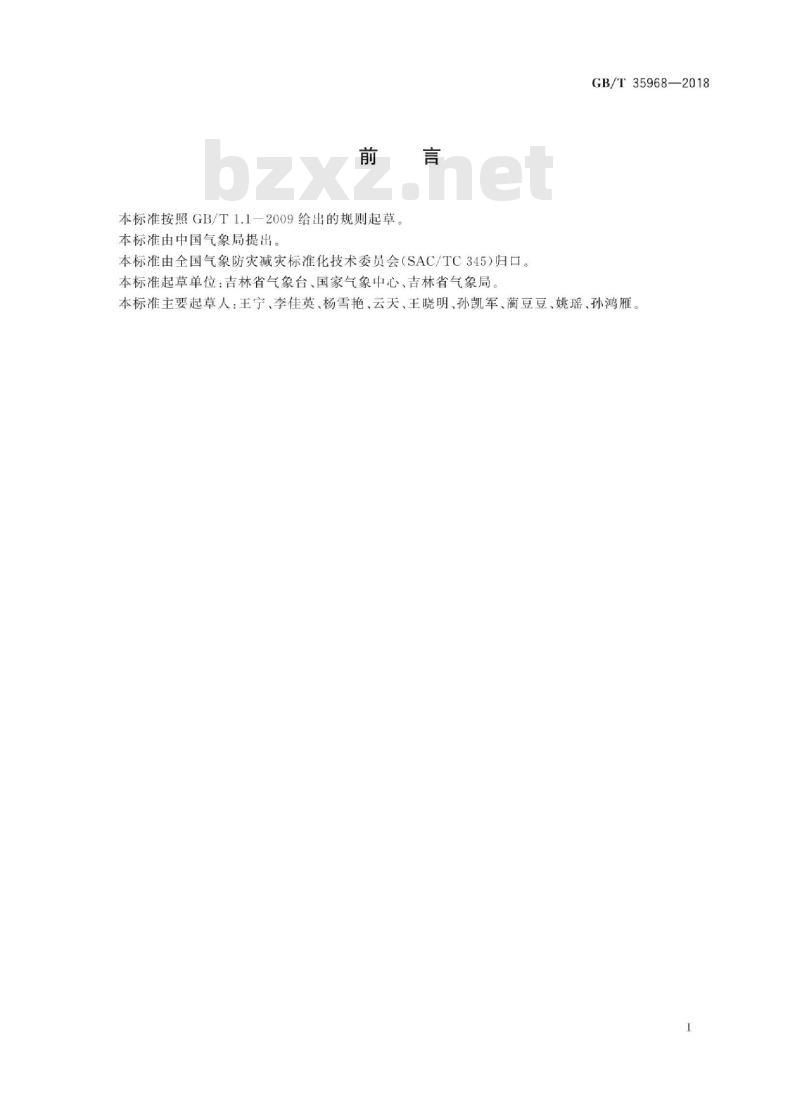

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国气象局提出。
本标准由全国气象防灾减灾标准化技术委员会（SAC/TC345）归口。本标准起草单位：吉林省气象台、国家气象中心、吉林省气象局。GB/T35968—2018
本标准主要起草人：王宁、李佳英、杨雪艳、云天、王晓明、孙凯军、蔺豆豆、姚瑶、孙鸿雁-iiKAoNiKAca

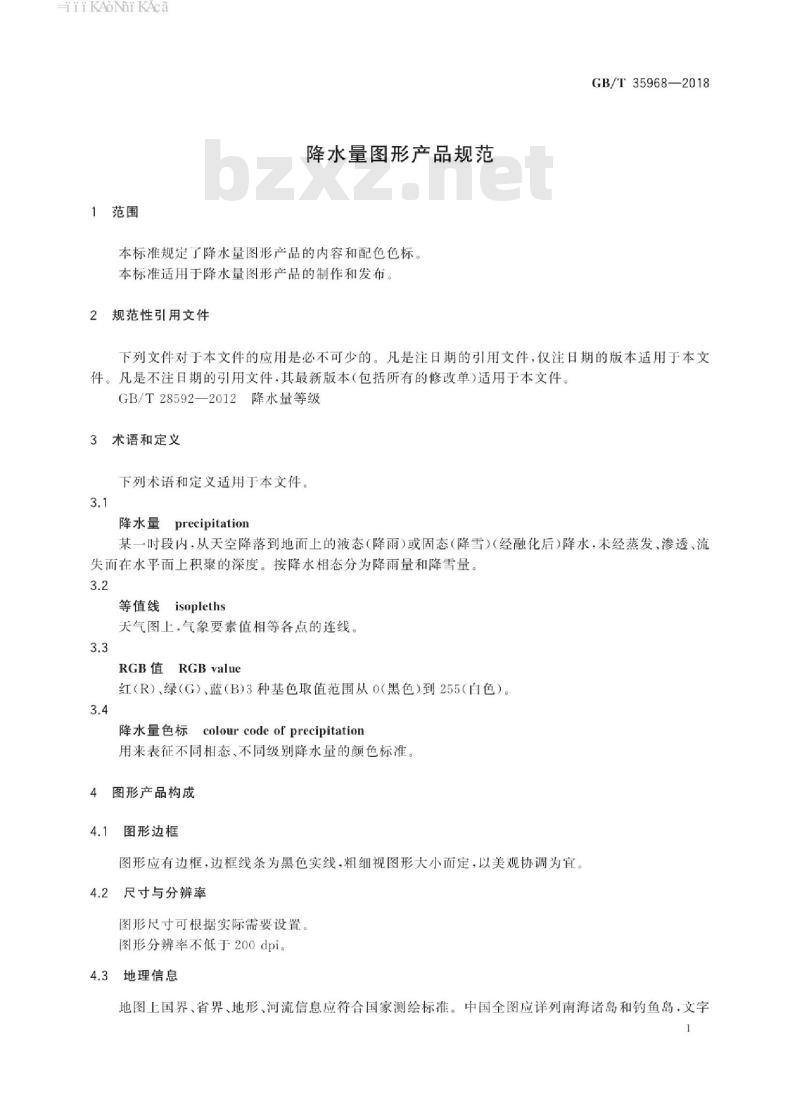

1范围
降水量图形产品规范
本标准规定了降水量图形产品的内容和配色色标本标准适用于降水量图形产品的制作和发布规范性引用文件
GB/T35968—2018
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB/T28592—2012降水量等级
术语和定义
下列术语和定义适用于本文件
降水量
precipitation
某一时段内，从天空降落到地面上的液态（降雨）或固态（降雪）（经融化后）降水，未经蒸发，渗透，流失而在水平面上积聚的深度。按降水相态分为降雨量和降雪量3.2
等值线
isopleths
天气图上，气象要素值相等各点的连线。3.3
RGB值RGBvalue
红（R），绿（G）、蓝（B)3种基色取值范围从O（黑色）到255（白色）。3.4
colour code of precipitation降水量色标
用来表征不同相态、不同级别降水量的颜色标准。4图形产品构成
图形边框
图形应有边框，边框线条为黑色实线，粗细视图形大小而定，以美观协调为宜。2尺寸与分辨率
图形尺寸可根据实际需要设置。图形分辨率不低于200dpi。
4.3地理信息
地图上国界、省界、地形、河流信息应符合国家测绘标准。中国全图应详列南海诸岛和钓鱼岛，文字1
HiiKAoNiKAca
GB/T35968—2018
标注各省省会，直辖市名称。某一区域的地图视需要标注市、县、乡镇、村名称。4.4图形标注信息
4.4.1文字
文字标注一般使用简化汉字，字号可根据实际需要设置。4.4.2标题wwW.bzxz.Net
图形标题应简明扼要，中文标注（某区域某时段降水量分布），一般置于图的上方中间位置。4.4.3时段
标注降水发生的时段，时段按“开始时间-结束时间\的规则标注，使用\yyyy年mm月dd日hh时”的格式标注，可适当缩减，一般与标题写在一起。4.4.4降水量单位
一般位于标题后部。标注格式为“（单位：mm）”，也可以与图例写在一起。4.4.5图例
根据降水区域的识别方法，选择是否标注图例。图例中的色块可横向分布，对应文字说明位于色块下方；也可纵向分布，对应文字信息位于色块右侧。图例位于图的左下角。4.4.6发布单位
在图形右下角标注发布单位全称，字号比标题字号小一号或二号4.4.7发布时间
使用“yyyy年mm月dd日hh时”的格式标注发布时间，可适当缩减，也可省略不写，一般与发布单位写在一起。
5降水量分级及其色标规定
5.1概述
对于某区域某时段的降水量分布，通常采取在底图上按站点或格点填值、按一定间隔画等值线或选取相关色域作为图例、制作色斑图的方式来描述该图形产品的属性。5.2降雨量分级及其色标规定
5.2.1常规情况
按照GB/T28592一2012的表1中24小时降雨量阈值作为分级标准，将降雨量按0.1mm10mm.25mm.50mm，100mm.250mm.400mm.600mm.800mm.1000mm间隔划分11级.再按相对应的色标进行填色，并标明降水中心最大值，色标见表1。降雨量色斑图的标准格式参见图A.1。5.2.2特殊情况
干卓少雨地区在制作区域降雨量图形产品时，可根据地方标准划分降雨量等级，再使用相应雨量等级色标，而在制作全国降雨量图形产品时，则应使用表1中的降雨分级来制作降雨量图形产品。2
-iiKAoNniKAca
降雨分级
0.1 mm~<10 mm
10 mm~<25mm
25mm~<50mm
50mm~<100mm
100mm~<250mm
250mm~<400mm
400mm~<600mm
600mm~<800mm
800mm~<1000mm
≥1000mm
降雪量的分级及其色标规定
降雨量分级及其色标规定
GB/T35968—2018
RGB值
按照GB/T285922012中表2中24小时降雪量阈值作为分级标准，将降雪量按0.1mm，2.5mm5mm、10mm、20mm、30mm间隔划分7级，再按相对应的色标进行填色并标明降雪中心最大值，色标见表2。降雪量色斑图的标准格式参见图A.2。表2
降雪分级
0.1mm~<2.5mm
2.5mm~<5mm
5 mm~<10 mm
10 mm~<20 mm
20mm~<30mm
≥30mm
雨夹雪
降雪量分级及其色标规定
RGB值
-iiKAoNniKAca
GB/T35968—2018
附录A
（资料性附录）
色斑图的标准模板
全国降雨量分布图
时段（开始时间一结束时间）
呼和浩特
自成都
0mm-01mm会首都
0.1mm-10mm省级行政中心
10mm-25mm
25mm-50mm
50mm-100mm
100mm-250mm
X降雨中心值
注：哈尔滨地图出版社编制。
比例尺1:32100000
图A1全国降雨量色斑图的标准格式沈障
发布单位和发布时间
-iiKAoNiKAca
0mm-0.1mm
0.1mm-2.5mm
2.5mm-5.0mm
5.0mm-10.0mm
10.0mm-20.0mm
雨夹雪
×降雪中心值
区域降雪量分布图
时段（开始时间一结束时间）
松原品前郭尔罗斯
扶余。
0愉树
公主龄
?德惠
◎舒兰
古林·丰满
永吉+
海河口
口柳河
省级行政中心
地级行政中心
县级行政中心
自治州行政中心
比例尺1:5500000
注：哈尔滨地图出版社编制。
二道江
·样甸
。蛟河
o敦化
0靖宇o抚松
区域降雪量色斑图的标准格式
o安图
GB/T35968—2018
发布单位和发布时间
GB/T35968—2018
GB/T5698—2001颜色术语
参考文
GB/T28592—2012
降水量等级
GB/T35968-2018
中华人民共
国家标准
降水量图形产品规范
GB/T35968—2018
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址：spc.org.cn
服务热线：400-168-0010
2018年2月第一版
审图号：GS(2017)2104号
书号：155066：1-59454
版权专有
侵权必究
