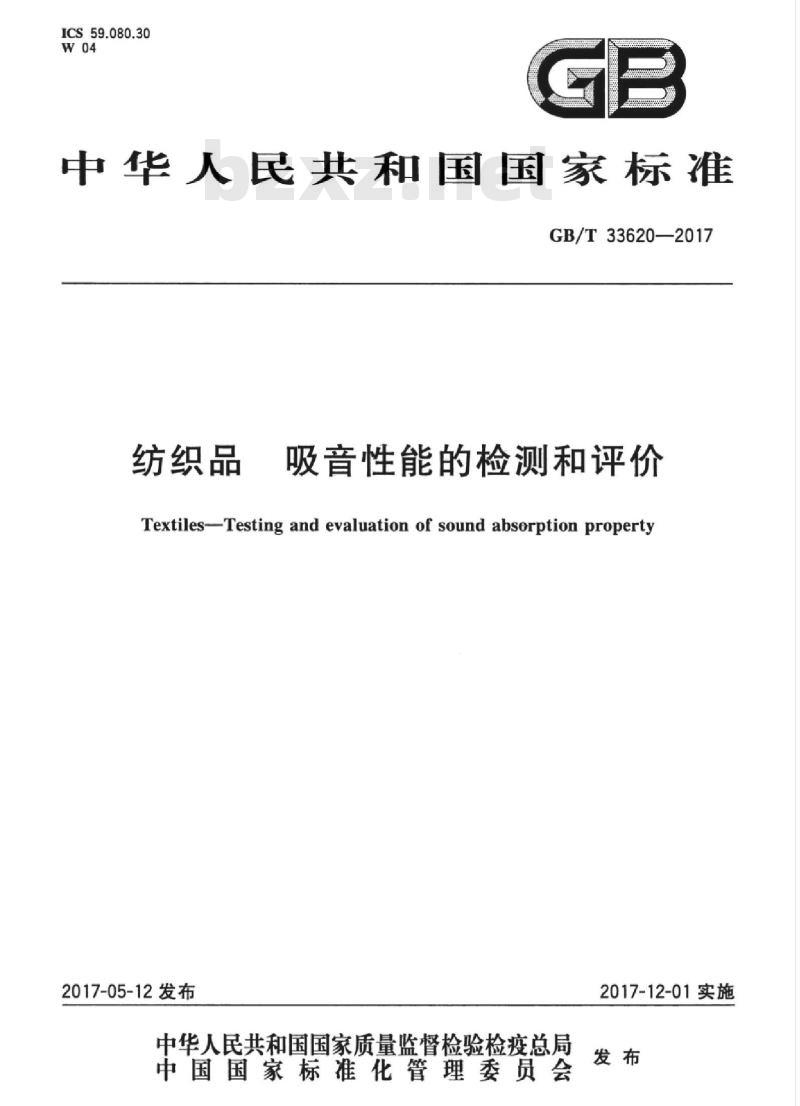

ICS59.080.30
中华人民共和国国家标准
GB/T33620—2017
纺织品
吸音性能的检测和评价
Textiles-Testing and evaluation of sound absorption property2017-05-12发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2017-12-01实施

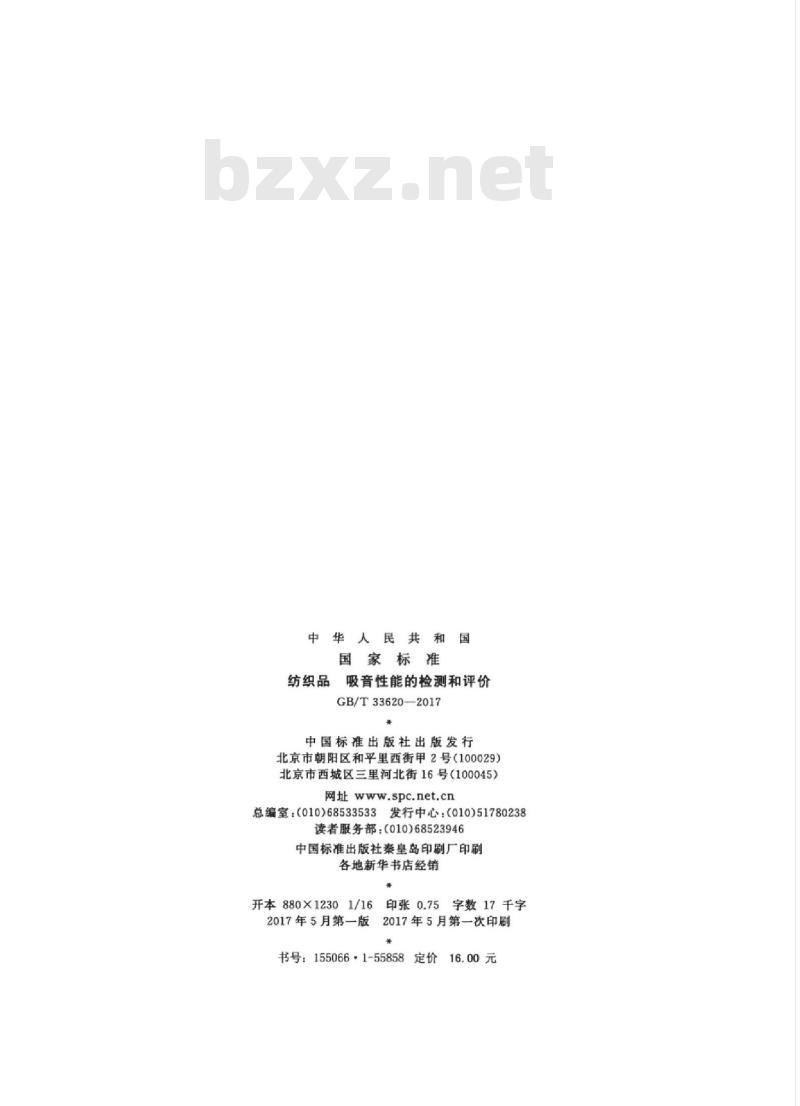

中华人民共和
国家标准
吸音性能的检测和评价
纺织品
GB/T33620—2017
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址spc.net.cn
总编室：（010）68533533
发行中心：(010)51780238
读者服务部：(010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
2017年5月第一版
印张0.75
字数17千字
2017年5月第一次印刷
书号：155066：1-55858定价

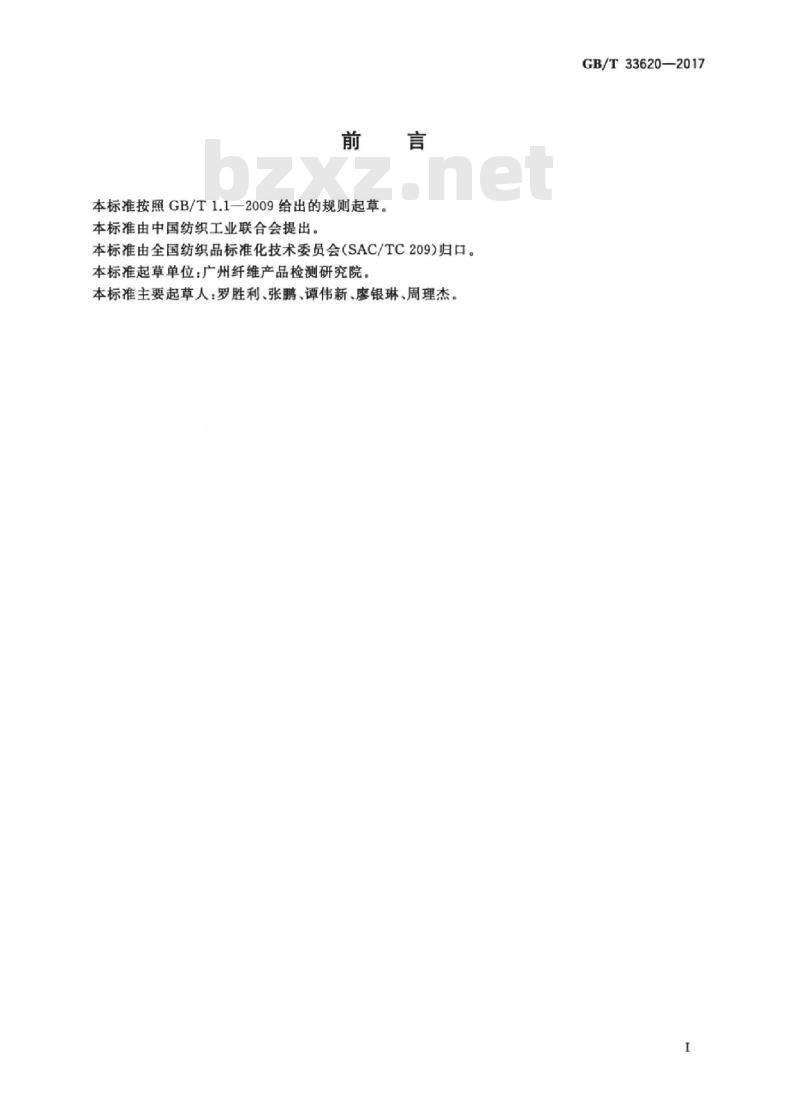

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国纺织工业联合会提出。本标准由全国纺织品标准化技术委员会（SAC/TC209)归口。本标准起草单位：广州纤维产品检测研究院。本标准主要起草人：罗胜利、张鹏、谭伟新、廖银琳、周理杰。GB/T33620—2017
Hii KAoNhi KAca
HiKAoNhiKAca

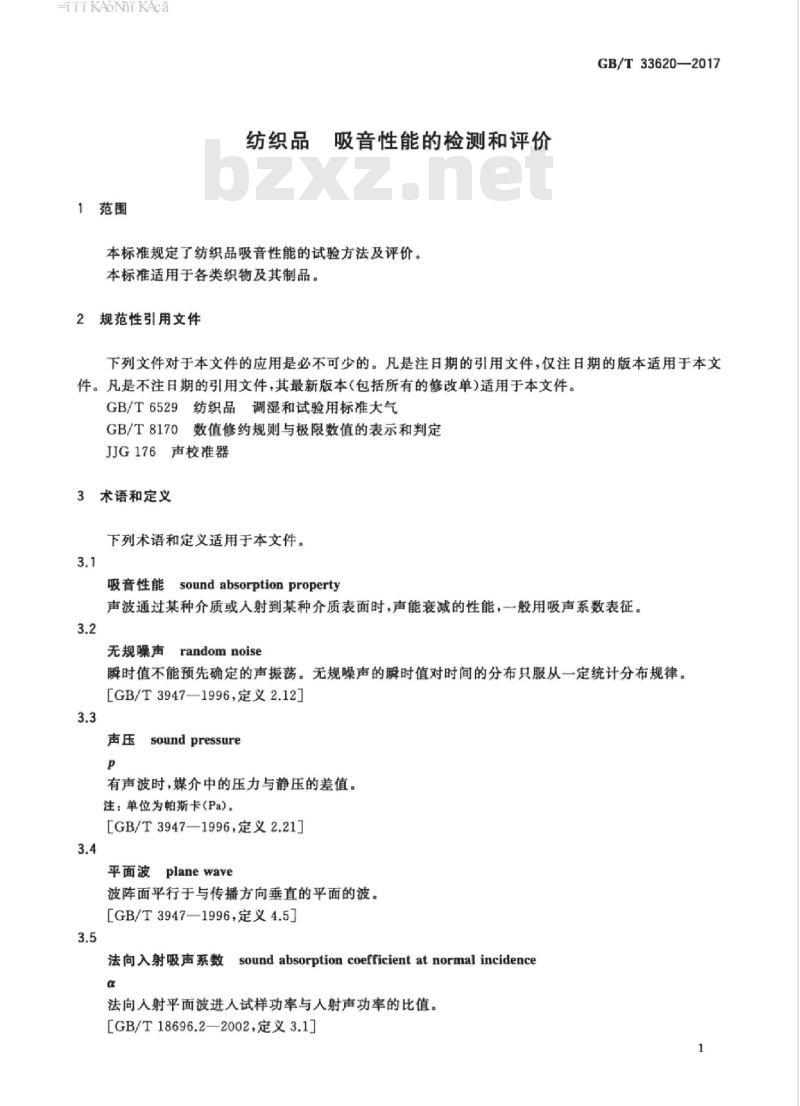

1范围
纺织品
吸音性能的检测和评价
本标准规定了纺织品吸音性能的试验方法及评价。本标准适用于各类织物及其制品。规范性引用文件
GB/T33620—2017
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T6529纺织品调湿和试验用标准大气GB/T8170数值修约规则与极限数值的表示和判定JJG176声校准器
3术语和定义
下列术语和定义适用于本文件。3.1
sound absorption property
吸音性能
声波通过某种介质或人射到某种介质表面时，声能衰减的性能，一般用吸声系数表征。3.2
random noise
无规噪声
瞬时值不能预先确定的声振荡，无规噪声的瞬时值对时间的分布只服从一定统计分布规律。[GB/T3947—1996，定义2.12］
sound pressure
有声波时，媒介中的压力与静压的差值。注：单位为帕斯卡(Pa)。
[GB/T3947—1996，定义2.21]
平面波
plane wave
波阵面平行于与传播方向垂直的平面的波。［GB/T3947—1996，定义4.5]
法向入射吸声系数
sound absorption coefficientatnormal incidencea
法向人射平面波进人试样功率与人射声功率的比值。[GB/T18696.2—2002，定义3.1]1
iiKAoNniKAca
GB/T33620—2017
4原理
将试样装在阻抗管的一端，另一端为无规噪声声源，其产生的平面波垂直入射到试样表面，通过采用固定位置上的两个传声器测量声压，根据声传递函数计算得出试样的法向人射吸声系数。用吸声系数表征试样的吸音性能。
注：吸声系数计算原理参见附录A。5设备
5.1设备组成
吸音性能试验设备由信号发生器、功率放大器、扬声器、阻抗管、试件简、传声器、频率分析器、声校准器组成。试验装置示意图如图1所示。11
8自自7
说明：
信号发生器；
功率放大器；
扬声器；
一阻抗管；
试样；
一试件简；
传声器A；
传声器B；
通道1：
通道2
频率分析器。
图1试验装置示意图
信号发生器
可产生20Hz～20kHz的无规噪声，频谱不均勾度偏差在士2.0dB之内。5.3功率放大器
功率为100W。
HiiKAoNi KAca
5.4扬声器
GB/T33620—2017
最大平均功率为10W，在测试频率范围以内产生的声压级应大于背景噪声10dB以上。5.5阻抗管
根据所选用的测试频率范围，选用相应口径大小的阻抗管，阻抗管管壁应平滑、刚硬，宜用厚度不小于20mm的金属板制作，横截面应均匀。所选用的阻抗管应能覆盖250Hz～4000Hz频率范围。大口径阻抗管的内径尺寸为（100.0士0.2）mm。小口径阻抗管的内径尺寸为（29.00士0.06）mm或（30.00士0.06)mm.
5.6试件筒
一般是测量时可紧密固定在阻抗管一端的可拆分件，内径尺寸和允差要求与阻抗管相同。5.7传声器
在20Hz～6400Hz频率范围内，频率响应偏差在士1.0dB以内。固定位置的两个传声器的距离与标称值偏差在士0.2mm以内。5.8频率分析器
分析器动态范围应大于65dB。
5.9声校准器
声校准器主要用于对传声器进行标定，其应满足JG176规程中2级声校准器要求，标称声压级充差在士0.2dB以内，频率允差在士2%以内。6调湿和试验用标准大气
调湿和试验用标准大气应按GB/T6529的规定执行。7试样准备
样品应在GB/T6529规定的标准大气中调湿平衡，裁取有代表性的试样3组，每组试样由直径分别应为（100.0士0.5）mm，（29.0士0.5）mm或（100.0士0.5）mm，（30.0士0.5）mm的两块试样组成。8试验步骤
8.1开机预热
试验装置如图1所示连接，根据测试频率范围选择试验用阻抗管的管径。开机预热至少10min。传声器所在位置的总声压级宜在90dB～110dB之间。8.2传声器标定
打开声校准器电源开关，选择通道1，将对应的1号传声器插人声校准器，进行校准。当输人信号提示中的示数与设置的校准信号增幅相同时，1号传声器标定完成。按上述步骤完成其他传声器标定。3
HiKAoNhi KAca
GB/T33620—2017
8.3试样安装
将试样安装在试件简内，通过缓慢推动套筒的金属杆，使试样朝声源面与接触端面平齐，应保证试样充分填充进试件筒的空腔内。为防止声音泄漏，试样四周的缝隙宜用凡士林等油脂加以封堵。如果需要，可使用双面胶带将试样牢固地粘到阻抗管后底板上，以防止振动和产生多余的空气层。对于需要有空气层厚度的试验样品，通过抽取套简的金属杆达到所需的空气层厚度。8.4传声器失配的校正
采用交换通道重复测量的方法完成传声器失配的校正。先将通道1连接的传声器插在距离扬声器近的插槽中，将通道2连接的传声器插在距离试样近的插槽中，点击按键开始测量，待调试通过后，交换两个传声器的位置，即通道1连接的传声器插在距离试样近的插槽中，通道2连接的传声器插在距离扬声器近的插槽中，点击按键开始测量，待调试通过后，即完成传声器失配的校正。8.5吸声系数测试
完成传声器的失配校正后，重新将两个传声器恢复到初始位置，并对试样进行吸声系数测试，按不同频率分别记录吸声系数测量值。同理，按步骤8.3～8.5完成剩余2组试样的吸声系数测试9结果的计算和表达
计算3组试样在相应频率的吸声系数算术平均值，结果按GB/T8170修约至小数点后两位。如3组试样测试结果中有明显偏离或出现其他异常情况，应增加试样，选取3组有效测试结果计算算术平均值。
10吸音性能评价
对有吸音要求的产品，可采用吸声系数评价其吸音性能。汽车内饰用吸音毡，帘幕，地毯，墙布的吸音性能评价见表1。样品分别在250Hz、500Hz、1000Hz、2000Hz、4000Hz均达到相应的吸声系数时可评价为具有吸音性能
表1吸音性能评价
吸声系数
样品种类
汽车内饰用吸音毡
公共建筑内饰用纺织品
不小于
1000Hz
2000Hz
注1：试验频率也可由供需双方协商确定。其他产品可参照近似类别的样品进行测试评价。注2：表1中帘幕测试时空气层厚度为10cm，实际测试所用的空气层厚度可由供需双方协商确定。4
4000Hz
HiiKAoNiKAca
试验报告
试验报告应包括如下内容：
本标准编号；
对样品的描述，如厚度、克重等；试样数量、尺寸；免费标准下载网bzxz
试验频率、空气层厚度等试验条件；试验环境条件及测试日期；
试验结果；
仪器型号；
任何偏离本标准的细节。
GB/T33620—2017
HiKAoNniKAca
GB/T33620—2017
传声器位置示意图参见图A.1。
说明：
传声器A：
传声器B；
试样：
传声器A与试样表面的距离：
传声器B与试样表面的距离：
传声器A和B之间的距离。
附录A
（资料性附录）
吸声系数计算原理
图-A.1传声器位置示意图
人射声压p和反射声压PR分别见式（A.1)和式(A.2)：Prpreor
pRpRe-ifor
式中：
p，基准面（工=O,即以试样表面作为基准面）上pI的幅值；PR——基准面（=O，即以试样表面作为基准面）上PR的幅值；k。复波数，k。k。。
k，2元/A。
k。——衰减常数，以Np/m计。
两个传声器位置上的声压P，和p2分别见式（A.3)和式（A.4)：pr=preo+pre-io
p2-plejko\2 +pre-ihor2
人射波的传递函数H，见式（A.5）P21
式中：
=e-jkg(m-12)-e-jkg
两个传声器之间的间距s=工1一工2。同理，反射波的传递函数HR见式（A.6)：Hr
ej2)-e
总声场的传递函数H12可由式（A.3）和式（A.4），并且PR=rP，而得，见式（A.7）：6
（A3)
（A.5）
式中：
一法向人射反射因数。
ejihoz+re-ko2
ejkori+re-jitor!
改写式（A.7），并使用式（A.5)和式（A.6），得r，见式（A.8）：Hia-Hieziko
Hr-H12
计算法向人射吸声系数见式（A.9）：a=1-[r/2=1--?
式中：
反射因数的实部；
反射因数的虚部。
GB/T33620—2017
.*(A.7)
..(A.8)
.（A.9)
GB/T33620—2017
参考文献
声学名词术语
GB/T3947—1996
［2］GB/T18696.2—2002声学
GB/T33620-2017
阻抗管中吸声系数和声阻抗的测量第2部分：传递函数法
