【国家标准】 颜料和体质颜料 灼烧损失和灼烧残余物的测定

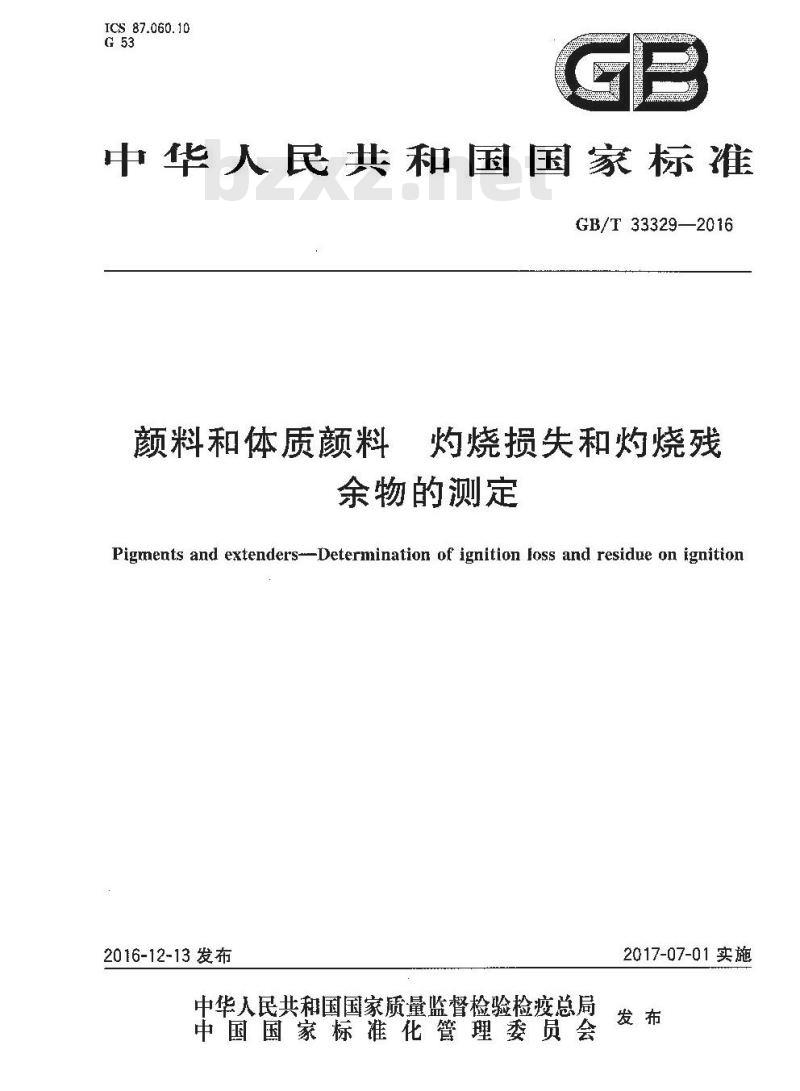

ICS 87.060.10
中华人民共和国国家标准
GB/T33329—2016
颜料和体质颜料
灼烧损失和灼烧残
余物的测定
Pigments and extenders--Determination of ignition loss and residue on ignition2016-12-13发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2017-07-01实施

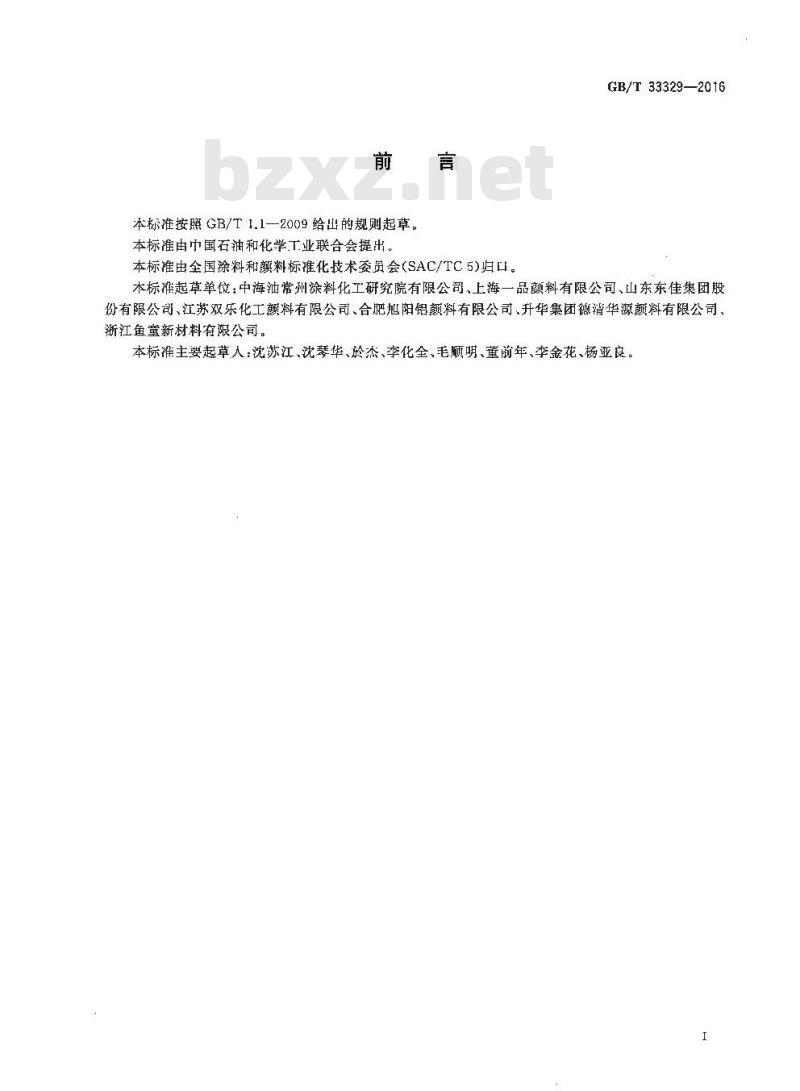

本标按照 GB/T 1.1—2009给出的规则起草。本标准由中国石油和化学工业联合会提出。本标准由全国涂料和颜料标准化技术委员会（SAC/TC5)归口。GB/T33329—2016
本标起草单位：中海油常州涂料化工研究院有限公司、上海一品颜料有限公司、山东东佳集团股份有限公司、江苏双乐化工颜料有限公司、合肥旭阳铝颜料有限公司、升华集团德清华源颜料有限公司、浙江鱼童新材料有限公司。

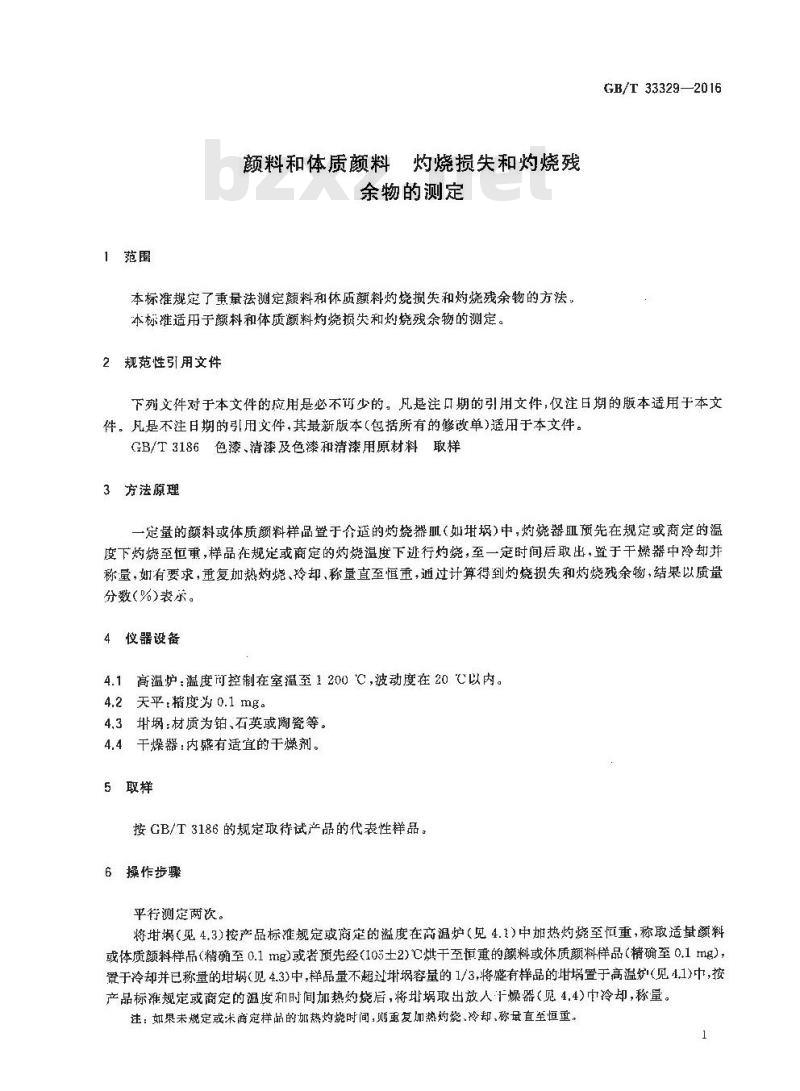

本标准主要起草人：沈苏江、沈琴华、於杰、李化全、毛顺明、董前年、李金花、杨亚良。1范围
灼烧损失和灼烧残bzxz.net
颜料和体质颜料2
余物的测定
本标准规定了重量法测定颜料和休质颜料灼烧损失和灼烧残余物的方法，本标难适用于颜料和体质额料灼烧损失和烧残余物的测定。2规范性引用文件
GB/T33329—2016
下列文件对于本文件的应用是必不可少的。凡是注口期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T3186色漆、清漆及色漆和清漆用原材料取样3方法原理
一定量的颜料或体质额料样品置于介适的灼烧帮Ⅲ（如）中，灼烧器亚预先在规定或商定的温度下灼烧至恒重，样品在规定或商定的灼烧温度下逃行灼烧，至一定时间后取出，置于干燥器中冷却并称量，如有要求，重复加热灼烧、冷却称量直至恒重，通过计算得到灼烧损失和灼烧残余物，结果以质量分数(%)表示。
4仪器设备
高温炉溢度间控制在室温至1200℃，波动度在20℃以内。4.11
4.2天平：精度为0.1mg。
4.3埚：材质为铂、石英或陶瓷等。4.4干燥器：内感有适宜的干燥剂。5取样
按GB/T3186的规定取待试产品的代表性样品。6操作步骤
平行测定两次。
将埚（见4.3）按产品标准规定或商定的温度在高温炉（见4.1）中加热灼烧至忙重，称取适量额料或体质颜料样品（精确至0.1mg）或者预先经（105土2)℃烘干至恒重的颜料或体质额料样品（精确至0.1mg），置于冷却并已称量的埚（见4.3)中，样品量不超过均埚容量的1/3，将盛有样品的增埚置于高温炉（见4.1)中，按产品标准规定或商定的温度和时间加热灼烧后，将竭取出放人干燥器（见4.4)巾冷却，称量。注：如果未规定或米商定样品的如热灼烧时间，则重复加热灼烧、冷却、称量直至恒重，KAONiKAca
GB/T 33329-2016

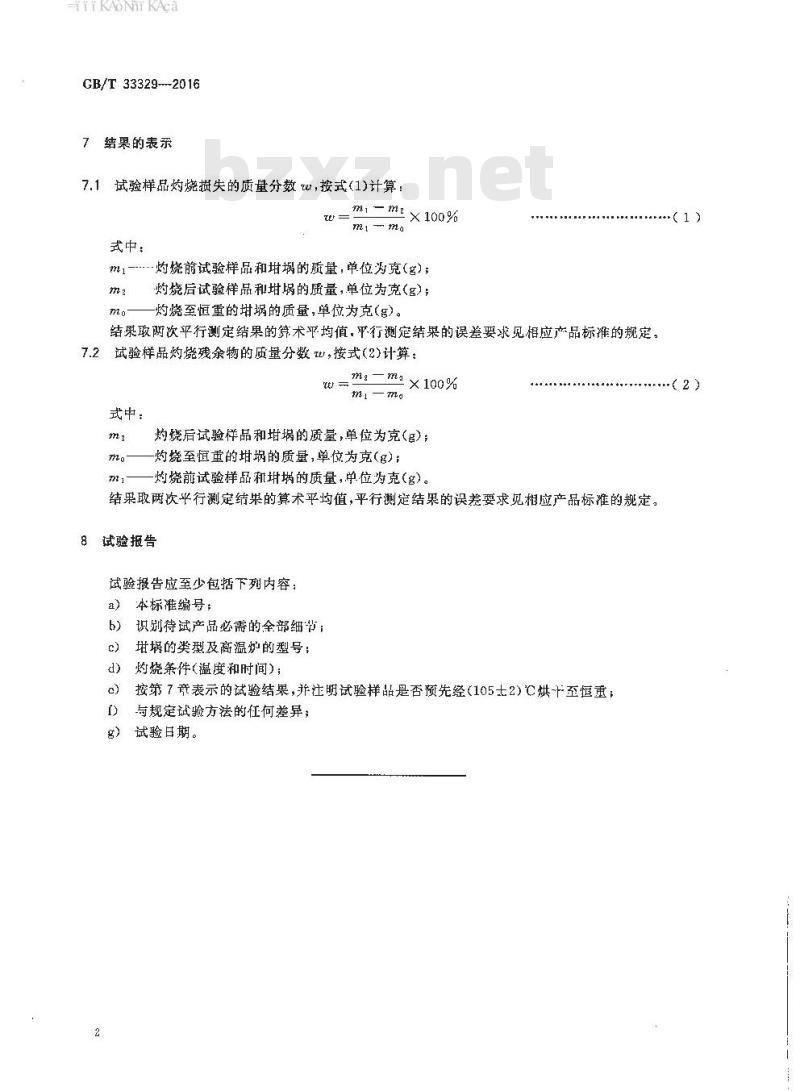

结果的表亲
7.1试验样品灼烧损失的质量分数，按式（1)计算：mi=m=×100%
式中：
m-…-灼烧前试验样品和埚的质量，单位为克（)；m
灼烧后试验样品和蜗的质量，单位为宽（g）；灼烧至恒重的蜗的质量，单位为克（g)。结果两次平行测定结果的算术平均值，平行测定结果的误差要求见相应产品标准的规定。7.2试验样品灼烧残余物的质量分数w，按式（2)计算：m-ma×100%
式中：
灼烧后试验样品和措埚的质量，单位为克(g)；灼烧至恒重的埚的质量，单位为克（g）；灼烧前试验样品和埚的质量，单位为克（g）。i
结果取两次平行测定结果的算术平均值，平行测定结果的误差要求见相应产品标准的规定。8试验抵告
试验报告应至少包括下列内容：a）本标准编号；
b）识别待试产品必需的全部细节；c）塔埚的类型及高温炉的型号；d）灼烧条件（温度和时间）；
c）按第7章表示的试验结果，并注明试验样品是否预先经（105士2)℃烘至恒重；「）与规定试验方法的任何差异；g）试验日期。
（1）
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
