散状物料连续装船机
型式和基本参数
Continuous shiploader for bulk materials-Type and basic parameter2016-10-13发布
中华人民共和国国家质量监督检验检疫总局中国国家标准花管理委员会
2017-05-01实施
本标准按照GB/T1.1—2009给出的规则起算。本标滩由中国机械工业联合会提出。本标准由全国连续搬运机械标准化技术委员会（SAC/TC331)归口。GB/T 33079—2016
本标准起草单位：大连华锐重工集团股份有限公司、北京起重运输机械设计研究院。本标主要起草人：严如意、张维钧、车路、程璐样。1wwW.bzxz.Net
1范围
散状物料连续装船机
型式和基本参数
本标推规定了散状物料连续装船机的型式和基不参数。GB/T33079—2016
本标准适用于固定式、移动式、弧线摆动式以及直线摆动式散状物料装船机，其他型式的散料装船机也可参照使用。
2型式

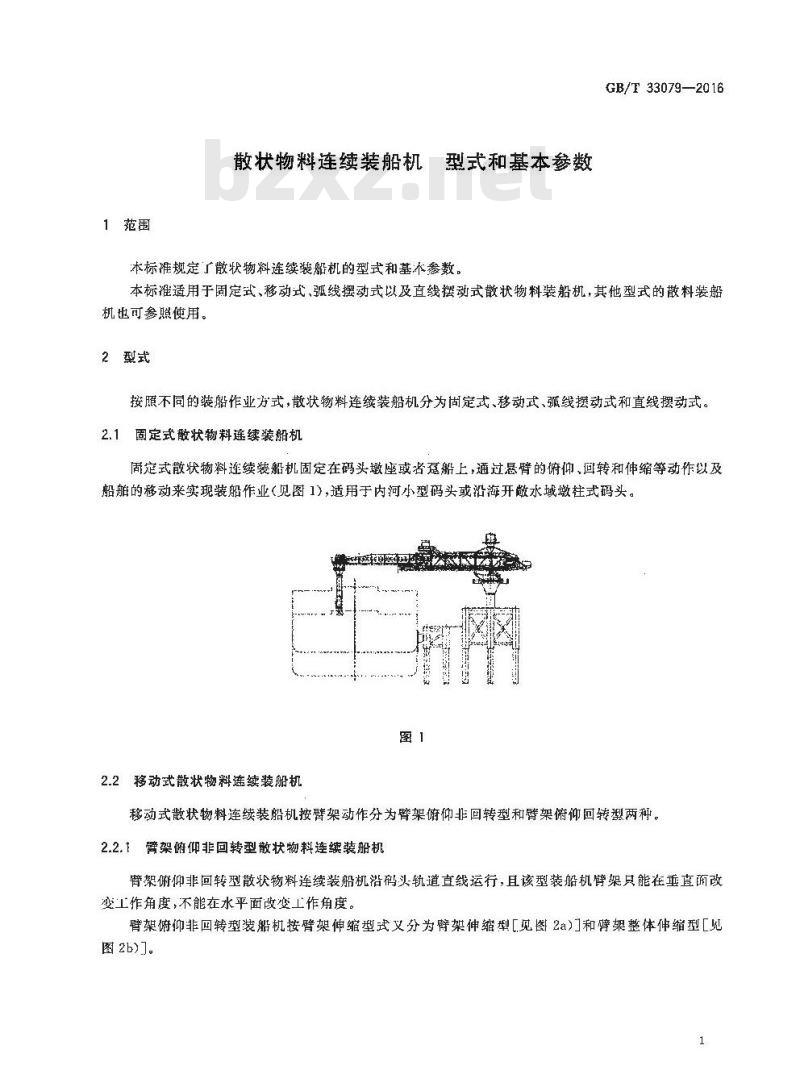

按照不同的装船作业方式，散状物料连续装船机分为固定式、移动式、孤线摆动式和直线摆动式。2.1固定式散状物料连续装船机
固定式散状物料连续装船机固定在码头墩座或者逐船上，通过悬臂的俯仰、回转和伸缩等动作以及船舶的移动来实现装船作业（见图1），适用于内河小型码头或沿海开散水嫩柱式码头。图一
2.2移动式散状物料连续装船机
移动式散状物料连续船机按臂架动作分为摩架俯仰非回转型和臂架俯仰回转型两种，2.2.1臂架俯仰非回转型散状物料连续装船机臂架俯仰非回转型散状物料连续装船机沿码头轨道直线运行，且该型装船机臂架只能在垂直两改变工作角度，不能在水平面改变工作角度。臂架俯仰非回转型装船机按臂架伸缩型式又分为臂架伸缩型[见图2a]和臂架整体伸缩型[见图 2b)]。
GB/T33079—2016

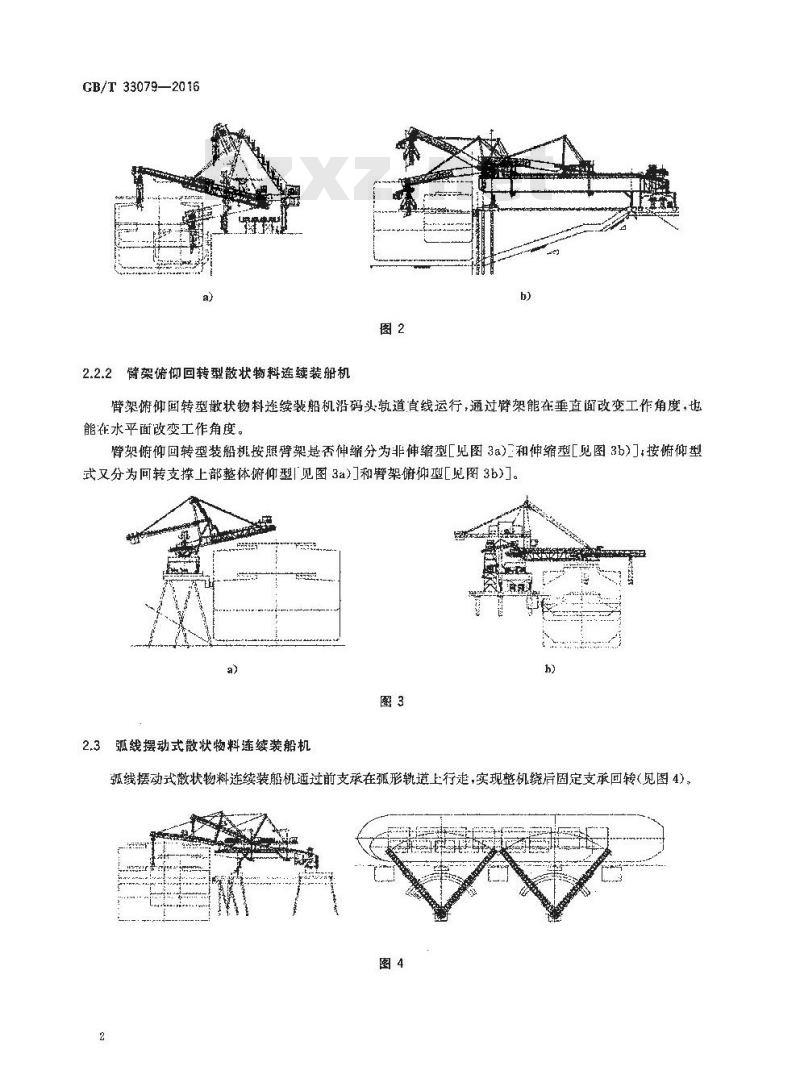

2.2.2臂架俯仰回转型散状物料连续装船机图2
臂架俯仰回转型散状物料连续装船机沿码头轨道直线运行，通过臂架能在垂直面改变工作角度，也能在水平面改变工作角度。
臂架俯仰回转型装船机按照臂架是否伸缩分为非伸缩型[见图3a）和伸缩型[见图3b)，按俯仰型式又分为转支撑上部整体俯仰型见图3a)和臂架俯仰型[见图3b)。a)
2.3弧线摆动式散状物料连续装船机弧线摆动式散状物料连续装船机过前支承在弧形轨上行走，实现整机绕后固定支承回转（见图4）图4
2.4直线摆动式散状物料连续装船机GB/T33079—2016

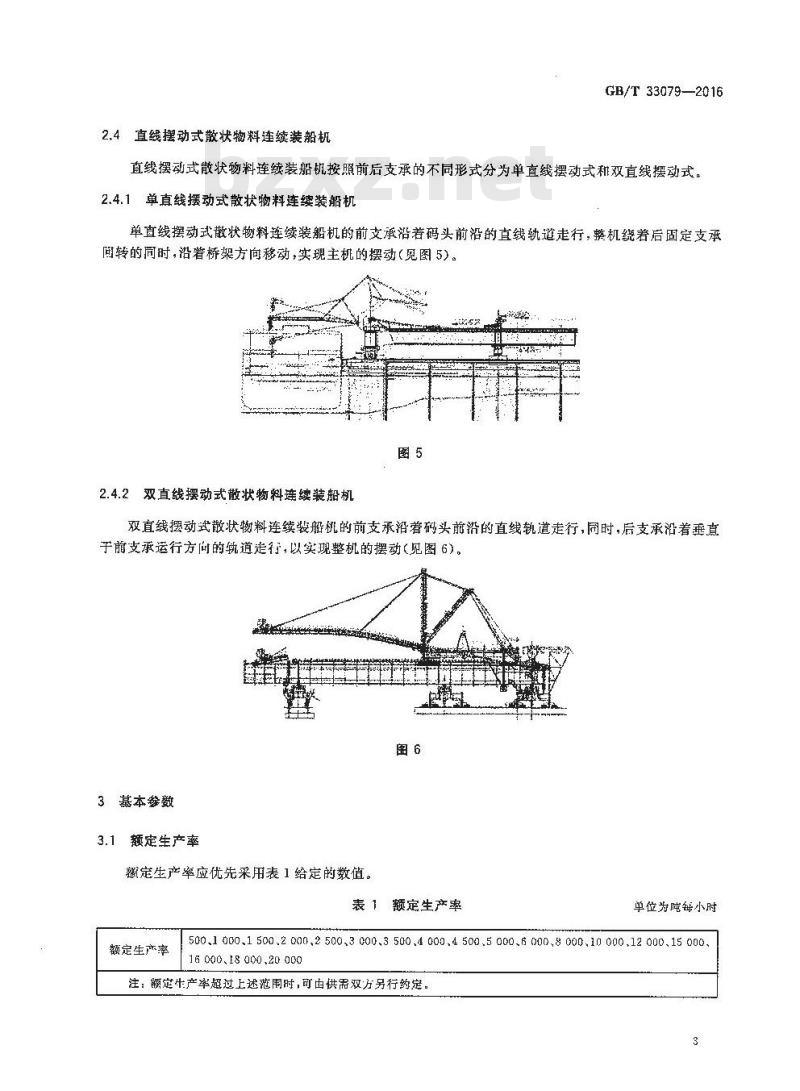

直线摆动式散状物料连续装船机按照前后支承的不同形式分为单直线摆动式和双直线摆动式。2.4.1单直线摆动式散状物料连续装船机单直线摆动式散状物料连续装船机的前支承沿着码头前沿的直线轨道走行，整机绕着后固定支承回转的同时，沿着桥架方向移动，实现主机的摆动（见图5)。o
2.4.2双直线摆动式散状物料连续装船机双直线摆动式散状物料连续装船机的前支承沿着码头前沿的直线轨道走行，同时，后支承沿着垂真于前支承运行方向的轨道走行，以实现整机的摆动(见图6)。a
3基本参数
3.1额定生产率
额定生产率应优先采用表1给定的数值。表1额定生产率
额定生产率
单位为吨每小时
500,1 000.1 500,2 000,2 500,3 000,3 500,4 000,4 500,5 000.6 000,8 000,10 000,12 000,15 000、16 000、18 000.20000
注：额定生产率超过上述范周时，可由供需双方另行约定。3
GB/T 33079---2016
3.2臂架长度
臂架长度应优先采用表2给定的数值。臂架长度
20、25、30、35、40、15、50、55,60表2 曾架长度
注：臂架长度超过上述范围时，可出供需双方根据设计船型、设计求位以及码头断面另行约定。3.3轨距
轨距应优先采用表3给定的数值。表3轨距
8、10、12、14、15、16、18、20、22注轨距超过上述范国时，可由供需双方另行约定。带式输送机带宽
带式输送机带宽应优先采用表4给定的数值：表4带式输送机带宽
带式输送机带宽
650.800、1000.1200、1400、16001800.2000.2200、2400.2600注：带式输送机带宽超过上述范时,可由供需双方另行约定。3.5
带式输送机带速
带式输送机带速应优先采用表5给定的数值。表5带式输送机带速
带式输送机带速
1,6、2.0、2.5.3.15.4.0、4.5、5.0、6.3注：带式输送机带速超过上述范围时，可出供需双方另行约定。3.6
工作速度
主要机构的工作速度应优先来用表6给定的数值表 6 工作速度
主要机构
脊架带式输送机
静躲回转机构
臂架伸缩机构
工作速度
0.10-0.17
tu/rin
单位为米
单位为米
单位为毫米
单位为米每秒
主要机构
臂架俯抑机构
大车行走机构
表6(续）
工作邀度
注1：机构工作速度超过上述范函时，可由供需双方另行约定。CB/T33079—2016
注2：大车行走机构与臂架回转机构单动或联动时，臂架头部滚筒中心的线速度应限制不超过0.5m/s。5
