【国家标准】 税控收款机 第2部分：税控IC卡规范

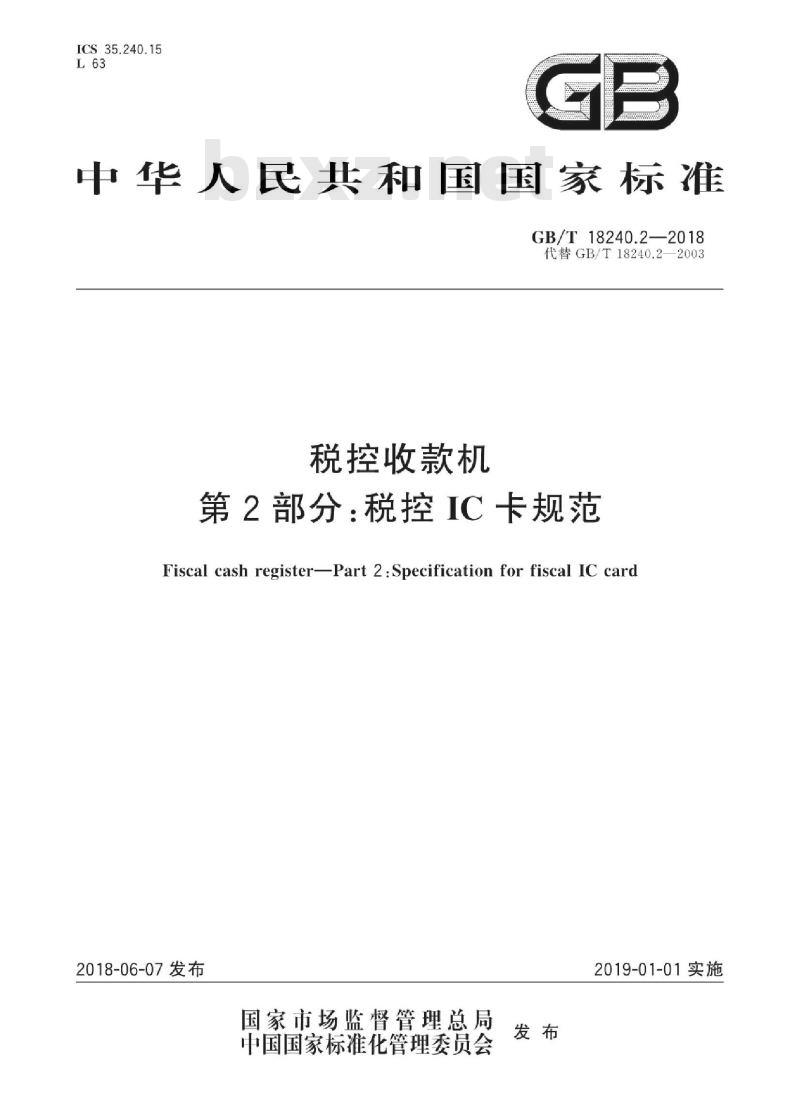

ICS35.240.15
中华人民共和国国家标准
GB/T18240.2—2018
代替GB/T18240.2—2003
税控收款机
第2部分：税控IC卡规范
Fiscal cash register-Part 2:Specification for fiscal IC card2018-06-07发布
国家市场监督管理总局
中国国家标准化管理委员会
2019-01-01实施

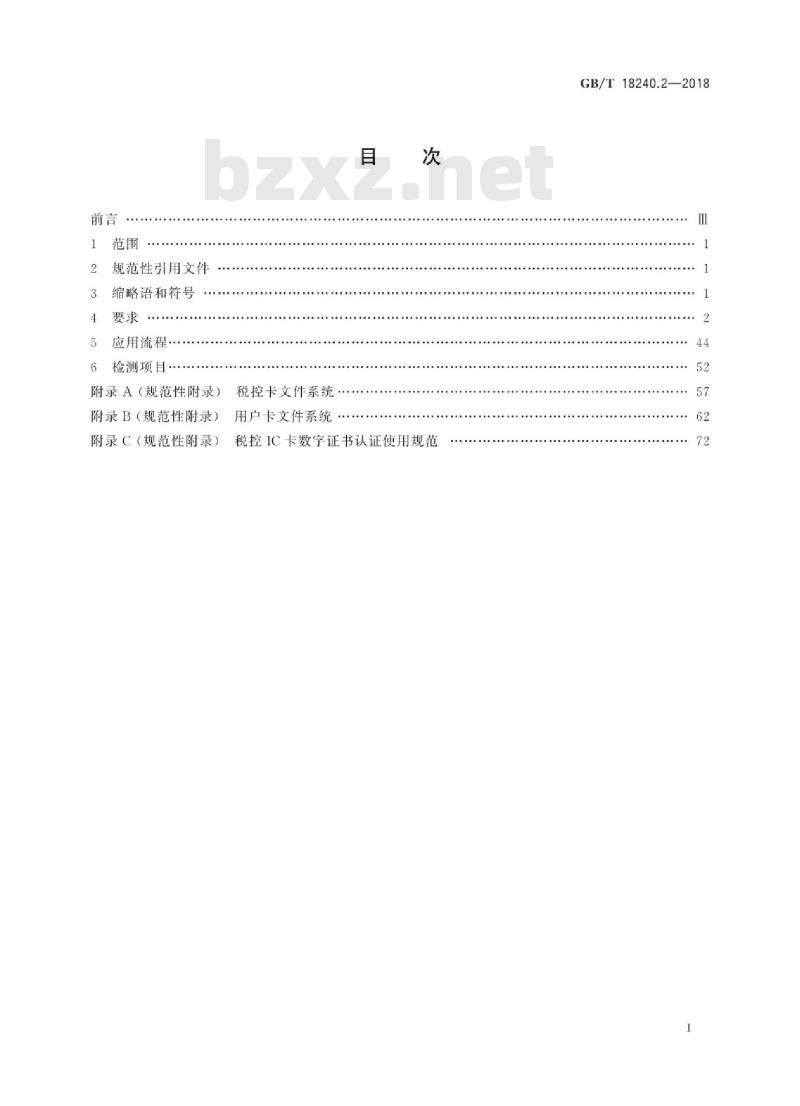

规范性引用文件
缩略语和符号
应用流程
6检测项目…
附录A（规范性附录）
税控卡文件系统，
附录B（规范性附录）用户卡文件系统目
附录C（规范性附录）
税控IC卡数字证书认证使用规范GB/T18240.2—2018

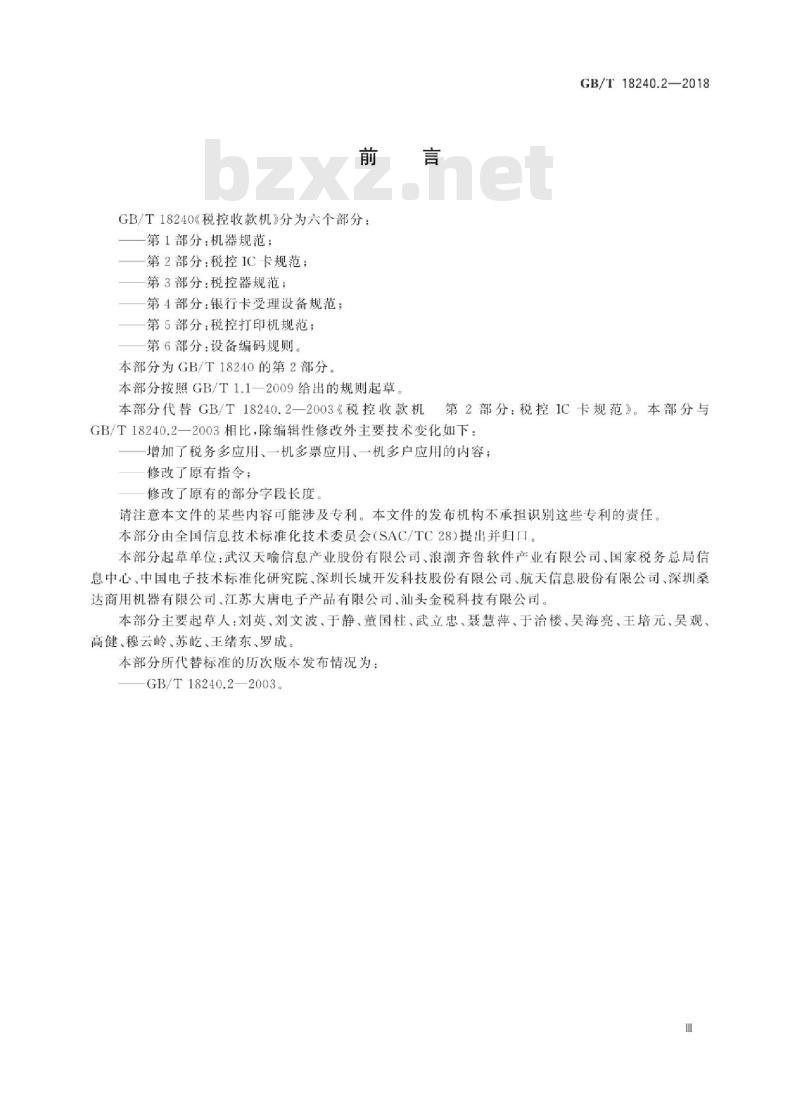

GB/T18240《税控收款机》分为六个部分：第1部分：机器规范；
第2部分：税控IC卡规范；
第3部分：税控器规范；
第4部分：银行卡受理设备规范；第5部分：税控打印机规范；
第6部分：设备编码规则。
本部分为GB/T18240的第2部分
本部分按照GB/T1.1—2009给出的规则起草GB/T18240.2—2018
本部分代替GB/T18240.2—2003《税控收款机第2部分：税控IC卡规范》。本部分与GB/T18240.2一2003相比，除编辑性修改外主要技术变化如下：增加了税务多应用、一机多票应用、一机多户应用的内容；修改了原有指令；
修改了原有的部分字段长度。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由全国信息技术标准化技术委员会（SAC/TC28)提出并归口。本部分起草单位：武汉天喻信息产业股份有限公司、浪潮齐鲁软件产业有限公司、国家税务总局信息中心、中国电子技术标准化研究院、深圳长城开发科技股份有限公司、航天信息股份有限公司、深圳桑达商用机器有限公司、江苏大唐电子产品有限公司、汕头金税科技有限公司。本部分主要起草人：刘英、刘文波、于静、董国柱、武立忠、聂慧萍、于治楼、吴海亮、王培元、吴观高健、穆云岭、苏屹、王绪东、罗成。本部分所代替标准的历次版本发布情况为：GB/T18240.2—2003。
1范围
税控收款机
第2部分：税控IC卡规范
GB/T18240.2—2018
GB/T18240的本部分规定了税控收款机上税控IC卡（税控卡、用户卡）及其应用技术规范。本部分适用于与税控收款机应用相关的税控IC卡设计、制造、检测、管理、发行以及应用系统的研制、开发、集成和维护等部门或单位，也可以作为其他行业IC卡应用的参考。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB/T16649.1
识别卡带触点的集成电路卡第1部分：物理特性GB/T16649.2
GB/T16649.3
GB/T16649.4
GB/T16649.5
3缩略语和符号
3.1缩略语
识别卡带触点的集成电路卡第2部分：触点的尺寸和位置带触点的集成电路卡第3部分：电信号和传输协议识别卡下载标准就来标准下载网
识别卡
集成电路卡第4部分：用于交换的结构、安全和命令带触点的集成电路卡第5部分：应用标识符的国家编号体系和注册识别卡
下列缩略语适用于本文件。
应用数据文件（ApplicationDefinitionFile）应用基本文件（ApplicationElementaryFile）应用标识符（ApplicationIdentifier）应用协议数据单元（ApplicationProtocolDataUnit）二进制（Binary）
二进制编码的十进制数（BinarycodedDecimal)基本编码规则（BasicEncodingRules）CCYYMMDD
年，月日（Year，Month，Day）CLK
EEPROM
时钟（CLOCK)
目录定义文件（DirectoryDefinitonFile）专用文件（DedicatedFile）
目录（Directory）
PIN重装密钥(KeyofReloadPIN)
电可擦可编程只读存储器（ElectricallyErasableProgrammableRead-OnlyMemory）基本文件（ElementaryFile)
GB/T18240.2—2018
3.2符号
文件控制信息（FileControlInformation）十六进制（HEXNumberSystem）
输人输出（Input/Output）
集成电路（IntegratedCircuit）接设备（InterfaceDevice）
必选（Mandatory）
报文鉴别代码（MessageAuthenticationCode）主文件（MasterFile)
RSA算法模数N的位数
可选（Optional）
个人识别号（PersonalIdentificationNumber）保留为未来使用（ReservedforFutureUse）已注册的应用提供者标识符（RegisteredApplicationProviderIdentifier）复位（Reset）
安全存取模块（SecureAccessModule）短文件标识符（ShortFileIdentifier）状态码1(StatusWordOne)
状态码2(StatusWordTwo)
终端应用层（TerminalApplicationLayer）标签、长度、值（TagLengthValue）税务系统应用（TaxSystemApplication）税务系统环境（TaxSystemEnvironment）应用数据更新密钥（KeyofUpdatePublicKey）通用串行总线（UniversalSerialBus）电源(VoltCurrent Condenser)
下列符号适用于本文件。
4要求
4.1总则
命令报文的类别字节（ClassBytesoftheCommandMessage)命令报文的指令字节（InstructionBytesoftheCommandMessage）终端发出的命令数据的实际长度（ExactLengthofDataSentbytheTALinaCase3 or 4Command)
响应数据的最大期望长度（MaximumLengthofDataExpectedbytheTALinResponse to a Case 2 or 4 Command参数1(Parameter1)
参数2(Parameter2)
税控IC卡应根据安全性、方便性和经济性为原则进行设计，以智能卡技术为基础，体现税控IC卡作为税控收款机安全核心的作用。当税控收款机具有网络功能时，则税控IC卡应支持CA功能，同时应满足相关产品标准规定。2
4.2机电特性、逻辑接口与传输协议4.2.1带触点的IC卡遵循的协议
税控IC卡的电信号和传输协议应符合GB/T16649.3。4.2.2带触点的IC卡的物理特性
税控IC卡的物理特性应符合GB/T16649.1。4.2.3带触点的IC卡触点的尺寸和位置税控IC卡的尺寸和位置应符合GB/T16649.24.3数据元和文件结构
4.3.1通则
GB/T18240.2—2018
IC卡中的每个应用都包括一系列信息项，在终端成功完成应用选择后可以对这些信息进行访问。一个信息项称为一个数据元，数据元是信息的最小单位，它用名称、逻辑内容说明、格式及代码来标识。
4.3.2文件结构
本部分的文件结构符合GB/T16649.4。本节描述了符合本部分的应用文件结构，这些应用被定义为TSA。符合GB/T16649.4，但不符合本部分的其他应用也可以出现在IC卡上，并可以使用本部分中定义的命令进行操作IC卡中TSA的路径可以通过明确选择TSE来激活。一个成功的TSE选择能够对目录结构进行访问。税控卡、用户卡文件系统结构见附录A及附录B。税控IC卡数字证书认证使用规范见附录C。从终端角度来看，TSA相关的TSE文件呈一种可通过目录结构访问的树形结构。树的每一个分支都是一个ADF，一个ADF是一个或多个AEF的人口点。一个ADF及其相关数据文件处于树的同一分支上。
ADF的树形结构：
能够将数据文件与应用联系起来：确保应用之间的独立性；
一可以通过应用选择实现对其逻辑结构的访问。从终端角度看，ADF是一个只包含其FCI中纯数据对象的文件。4.3.4AEF
一个AEF包含有一个或多个原始BER-TLV数据对象，或一个非结构化的纯数据元。在选择了某一应用后，AEF既能通过其文件标识符进行查询，也可以通过其SFI进行查询。4.3.5GB/T16649.4文件结构中文件的映象GB/T16649.4中使用下列映象表：包含一个FCI的DF被映象为ADF，可以通过它来访问EF和DF。在卡中处于最高层的DF称为MF。
GB/T18240.2—2018
包含一组记录的EF被映象为AEF，EF不能作为进人另一个不同DF文件的人口点在本部分中,DF相连的EF的访问是透明的4.3.6目录结构
为便于发卡方根据实际情况确定本部分中所定义的应用是否在税控卡中存在，以及满足充许在税控卡中存在的非本部分所定义的其他应用的需要，IC卡可以选择支持用于TSE应用列表的目录结构TSE由发卡方通过自录选择。
目录结构包括一个税控系统DIR和一些由DDF引用的附加目录。目录结构采用以其AID的方式进人一个应用，或以AID的前N个字节作为DDF名的方式进入一组应用。
在TSE选择的响应报文中对DIR文件进行编码。DIR文件是一个记录结构的AEF，它包含GB/T16649.5中定义的数据对象。在IC卡中税控系统外的其他目录是可选的，且不限制它们存在的数量。其中每个目录的位置由包括在每个DDF中的FCI的目录SFI数据对象指定。4.3.7文件查询
4.3.7.1通则
依照其类型，文件可以通过文件名、文件标识符或SFI进行查询。4.3.7.2通过文件名查询
卡中的任何ADF或DDF可通过其DF名查询，ADF的DF名对应其AID.每个DF名在给定的卡中应是唯一的。
4.3.7.3通过文件标识符查询
卡中的任何ADF、DDF或AEF都可通过其文件标识符查询，每个DF的文件标识符在给定的卡中应是唯一的，AEF的文件标识符在一个给定的应用中应是唯一的。4.3.7.4通过SFI查询
SFI用于选择AEF。对给定应用中的任何AEF，可以通过SFI(5位代码，取值范围从1到30）查询。SFI的编码在每个用到它的命令中描述。在一个给定的应用中SFI应是唯一的。专用SFI的使用由应用决定。4.4命令格式
4.4.1命令APDU格式
命令APDU由4字节长的必备头后跟一个可变长的条件体组成，见图1。CLA
必备头
图1命令APDU结构
命令APDU中发送的数据字节数用Lc表示Data
条件体
响应APDU中期望返回的数据字节数用Le表示。当Le存在且值为O时，表示需要最大字节数GB/T18240.2—2018
（256字节）。在命令报文需要时，Le始终被设为00。命令APDU报文的内容见表1。表1命令APDU的内容
响应APDU格式
命令类别
命令代码
参数1
参数2
命令数据字段中存在的字节数
命令发送的数据位串（=Lc）
响应数据字段中期望的最大数据字节数响应APDU由一个变长的条件体和后随两字节长的必备尾组成，见图2。Data
条件体
响应APDU的内容见表2
基本命令
响应APDU结构
表2响应APDU的内容
响应中接收的数据位申（=Le)
命令处理状态
命令处理限定
APPENDRECORD
定义与范围
APPENDRECORD命令用于对变长记录文件和循环文件追加记录，命令报文
APPENDRECORD命令报文编码见表3。长度（字节）
长度（字节）
GB/T18240.2—2018
APPENDRECORD命令报文编码
“00”（无保护）
“E2”
见表4
文件数据长度
文件数据
04\（线路保护）
见表4
文件数据长度十4
文件数据+MAC
*04\（线路加密保护）
'E2”
见表4
文件数据密文长度十4
文件数据密文+MAC
注：P2的低3位为000，如果高5位不为0000，则表示SFI，否则表示当前文件，其含义见表4。表4
命令报文数据字段
命令报文数据字段由追加新记录组成。4.5.1.4
响应报文数据字段
响应报文数据字段不存在。
响应报文状态码
P2的编码含义
b3～b7为短文件标识符
当前文件
此命令执行成功的状态码是“9000”。IC卡可能回送的错误状态码见表5。表5
?6A”
‘6A”
·6A”
‘6A*
*86”
响应报文状态码
写EEPROM失败
长度错误
当前文件不是循环定长文件或线性变长文件安全状态不满足
安全报文数据项不正确
不支持此功能（无MF或MF已锁定）未找到文件
未找到记录
文件中存储空间不够
参数P1或P2不正确
