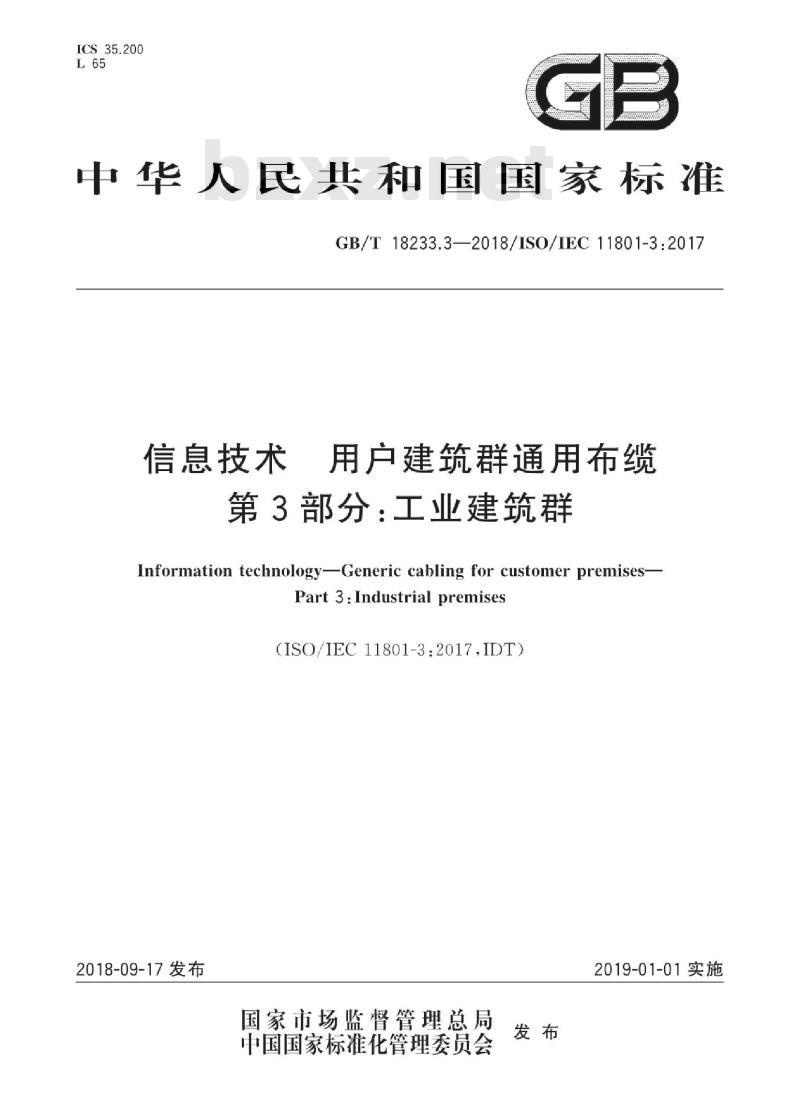

【国家标准】 信息技术 用户建筑群通用布缆 第3部分：工业建筑群

ICS35.200
中华人民共和国国家标准
GB/T18233.3—2018/ISO/IEC11801-3:2017信息技术
用户建筑群通用布缆
第3部分：工业建筑群
Information technologyGeneric cabling for customer premises-Part 3:Industrial premises
(ISO/IEC11801-3:2017,IDT)
2018-09-17发布
国家市场监督管理总局
中国国家标准化管理委员会
2019-01-01实施

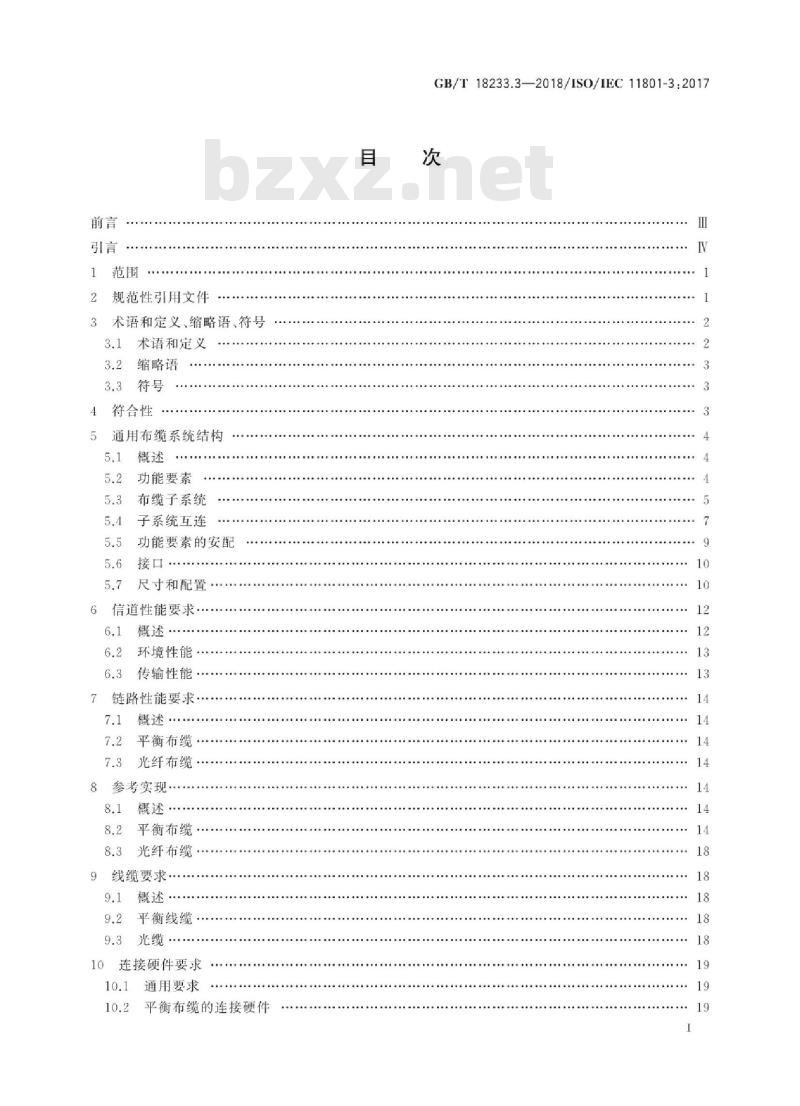

规范性引用文件
术语和定义、缩略语、符号
术语和定义
缩略语
符合性
通用布缆系统结构
功能要素
布缆子系统
子系统互连
功能要素的安配
尺寸和配置
信道性能要求
6.2环境性能
传输性能
链路性能要求·
平衡布缆
光纤布缆
8参考实现·
平衡布缆
光纤布缆
9线缆要求
概述·
9.2平衡线缆
10连接硬件要求
通用要求
平衡布缆的连接硬件
......
GB/T18233.3—2018/ISO/IEC11801-3:2017次
..........

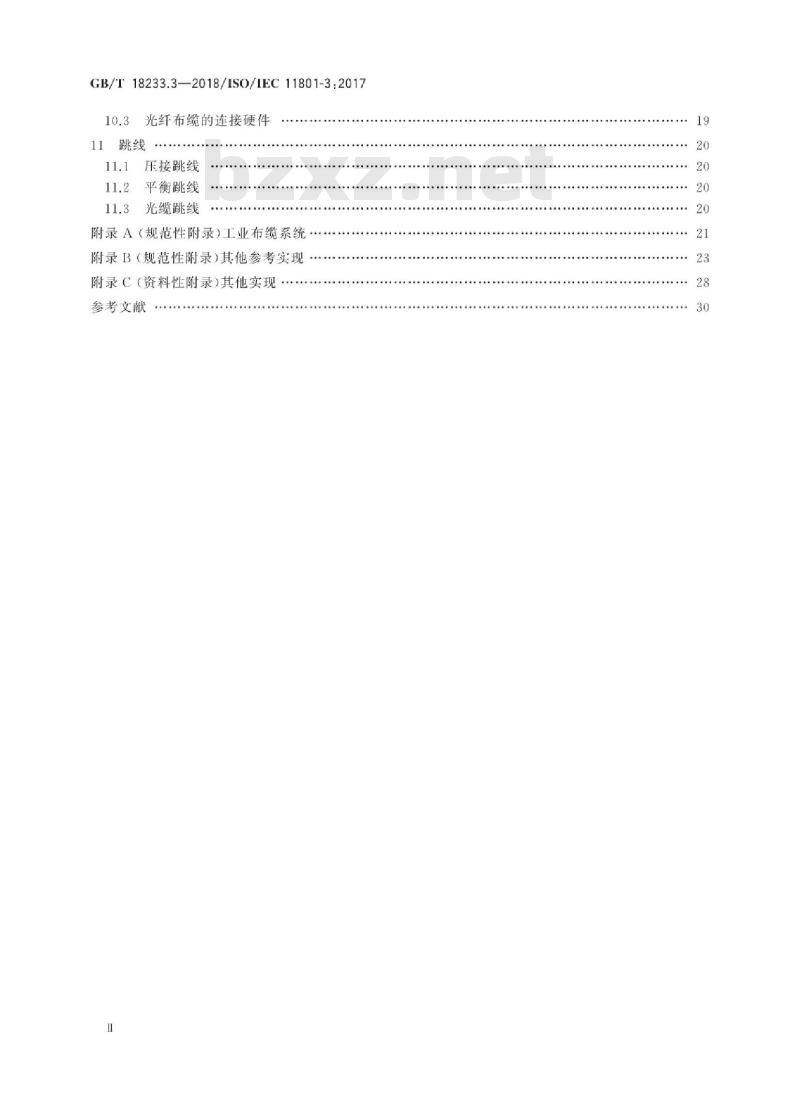

GB/T18233.3—2018/ISO/IEC11801-3:201710.3
光纤布缆的连接硬件
压接跳线
平衡跳线
光缆跳线
附录A（规范性附录)工业布缆系统.附录B（规范性附录）其他参考实现附录C（资料性附录)其他实现
参考文献

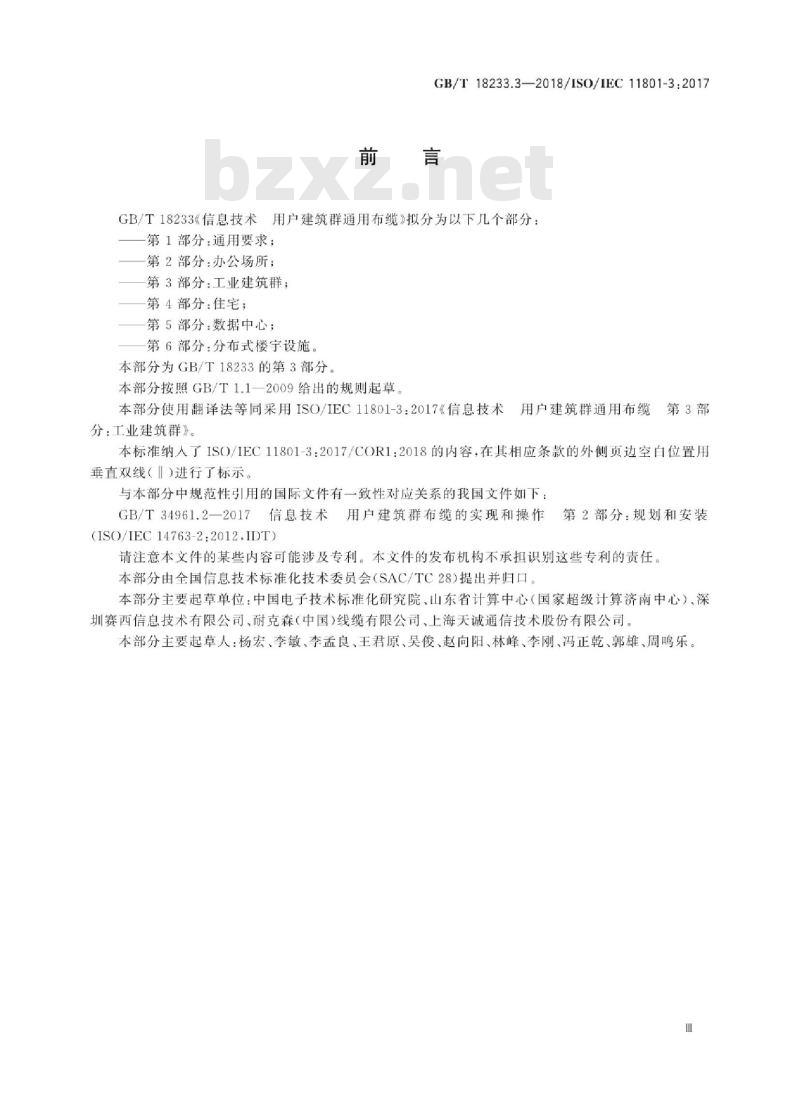

GB/T18233.3—2018/IS0/IEC11801-3:2017前言
GB/T18233《信息技术用户建筑群通用布缆》拟分为以下几个部分：一第1部分：通用要求；
一第2部分：办公场所；
一第3部分：工业建筑群；
第4部分：住宅；
一第5部分：数据中心；
第6部分：分布式楼宇设施。
本部分为GB/T18233的第3部分
本部分按照GB/T1.1—2009给出的规则起草用户建筑群通用布缆
本部分使用翻译法等同采用IS0/IEC11801-3：2017《信息技术第3部
分：工业建筑群》。
本标准纳入了ISO/IEC11801-3:2017/COR1:2018的内容，在其相应条款的外侧页边空白位置用垂直双线（1）进行了标示。
与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：GB/T34961.2—2017
7信息技术用户建筑群布缆的实现和操作第2部分：规划和安装(ISO/IEC14763-2:2012,IDT)
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由全国信息技术标准化技术委员会（SAC/TC28)提出并归口。本部分主要起草单位：中国电子技术标准化研究院、山东省计算中心（国家超级计算济南中心）、深圳赛西信息技术有限公司、耐克森（中国）线缆有限公司、上海天诚通信技术股份有限公司。本部分主要起草人：杨宏、李敏、李孟良、王君原、吴俊、赵向阳、林峰、李刚、冯正乾、郭雄、周鸣乐。GB/T18233.3—2018/ISO/IEC11801-3:2017引言
布缆基础设施与其他的楼宇基础公用设施（如，供水、照明和配电等)具有同等重要的作用。它与其他公用设施一样，服务中断可能会造成严重的影响。如果布缆设计缺乏预见性，如，不适当部件的使用、不适当的安装、管理系统不当或支持不足，均会影响服务质量，对各类用户造成经济损失GB/T18233的本部分描述了通用布缆系统对于为工业建筑群中或其他类型楼宇中的工业空间中的自动化区域提供可靠服务具有重要作用。其他建筑类型可包括：
ISO/IEC11801-2中规定其通用布缆的办公空间；IS0/IEC11801-5规定其通用布缆的数据中心。工业空间中的分布式楼宇服务通用布缆要求在ISO/IEC11801-6中规定，该部分给出了上述各种类型建筑群和空间中的分布式楼宇服务的通用布缆规定本部分考虑了ISO/IEC11801（所有部分）与IEC61918以及IEC61784-5（所有部分）之间的相关性。
图1给出了ISO/IECJTC1/SC25制定的信息技术布缆标准之间的结构和内容的相互关系，即，用于通用布缆设计的ISO/IEC11801（所有部分），用于通用布缆安装、操作和实现的标准，以及已布线缆的测试标准之间的关系。
本部分所规定的通用布缆为用户提供以下客项：a）在一定安装和操作环境内支持广泛信息技术应用的独立布缆系统。b）灵活的布缆方案，使变更方便、经济。c）允许多供应商之间的布缆组件进行匹配。此外，本部分还提供
为业界专业人员在应用需求未知的前提下提供安装布缆指导，如在建筑新建或翻修的前期设计时，以及在确定部署要求进行扩容时。为支持现有产品的布缆系统产业和标准组织提供指导，作为未来产品开发和应用标准化的e)
基础。
本部分中涉及的应用包括IEC下设分技术委员会（包括ISO/IECJTC1下设分技术委员会）以及ITU-T的研究组制定的关键工业过程控制和监控应用。因此，本部分
a）规定了支持广泛信息技术应用种类的布缆结构；引用了满足ISO/IEC11801-1:2017规定的C、D、E、EA、F和FA级的平衡布缆信道和链路b）
要求；
引用了ISO/1EC11801-1：2017中规定的组件要求，并规定了布缆实现以确保永久链路和信道c
性能达到或超过了相关应用中布缆类别的要求图2所示为适用于工业建筑群的所有标准（ISO/IECJTC1/SC25制定的通用布缆标准和IECSC65C制定的特定应用标准）之间的相互关系。IV
ISO/IEC 11801-1
信息技术
通用布缆
通用要求
特定布缆设计标准
ISO/IEC11801-2
TSO/TEC 11801 -3
ISO/IEC 11801 -4
ISO/EC 11801-5
ISO/TEC 11801-6
布缆设计技术
规范和技术报告
ISO/IECTR11801-9901
ISO/IECTR11801-9902
ISO/IECTR11801-9903
ISO/IEC TR 11801 -9904
ISO/IECTR11801-9905
ISO/IEC TR 24704
ISO/TECTR24750
ISO/TECTS29125
GB/T18233.3—2018/ISO/IEC11801-3:2017布缆测试标准
布缆安装操作
管理标准
ISO/TEC14763-3
ISO/IEC14763-2
ISO/1EC18598
TSO/TEC30129
图1ISO/IECJTC1/SC25制定的通用布缆标准间关系工业建筑群
办公空间
数据中心/计算机空间
分布式楼宇服务
通用布缆
工业空间
通用信息技术
与自动化系统的接口
自动化区域之间
专用布缆
自动化区域内
ISO/TEC11801-2
ISO/TEC11801-5
ISO/TEC 11801-6
ISO/IEC11801-3
TEC61158系列
IEC61784-1,-2
规划和安装
办公附录
数据中心
ISO/TEC
14763-2
安装配置文件
TEC61784-5
通用结构
应用于工业建筑群的ISO/IEC及IEC标准间关系图2
DBS附录
工业附录
IEC61918
（通用要求）
1范围
GB/T18233.3—2018/ISO/IEC11801-3:2017信息技术用户建筑群通用布缆
第3部分：工业建筑群
GB/T18233的本部分规定了工业建筑内或其他类型建筑内工业区的通用布缆，或者园区内的单个或多个建筑物。包括平衡布缆和光纤布缆。本部分主要适用于电信服务距离10000m内的建筑群。更大距离的系统可参考使用本部分定义的布缆系统支持广泛的服务，包括自动化、过程控制和监控应用。也包括供电服务。本部分直接或通过引用ISO/IEC11801-1：2017规定：a）工业建筑群通用布缆系统的结构和最低配置；b）电信插座（TO)端口；
布缆链路和信道的传输性能要求；（对)实现的要求和选项；
布缆组件性能要求；
f）符合性要求和验收程序。
自动化区域中的关键自动化、过程和监控应用服务的布缆不在本部分规定范围内。此类特定应用布缆的信息见IEC61784-5（设计）和IEC61918（安装）。安全（电气安全和防护、防火等）和电磁兼容（EMC)要求由其他标准和法规规定，不包括在本部分的范围内。但本部分给出的信息有助于符合这些标准和规范2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。ISO/IEC11801-1：2017信息技术用户建筑群的通用布缆第1部分：通用要求（InformationtechnologyGeneric cabling for customer premisesPart l:General requirements,ISO/IEC11801-2信息技术用户建筑群的通用布缆第2部分：办公建筑群（InformationtechnologyGeneric cabling for customer premisesPart 2: Office premises)ISO/IEC14763-2信息技术用户建筑群布缆的实现和操作第2部分：布缆的设计和安装（Information technology-Implementation and operation of customer premises cabling-Part 2: Planningand installation)
ISO/IEC14763-4信息技术用户建筑群布缆的实现和操作第4部分：E2E链路的测量［Information technology-Implementation and operation of customer premises cabling-Part 4:Meas-urement ofEnd-to-End (E2E)-Links)ISO/IEC30129信息技术建筑物及其他结构的电信联结网络（Informationtechnology—Tele-communications bonding networks for buildings and other structures)IEC61754-20光纤连接设备和无源组件光纤连接器接口第20部分：LC类型连接器族(Fibre optic interconnecting devices and passive components-Fibre optic connector interfaces-Part20:Type LC connector family)1
GB/T18233.3—2018/ISO/IEC11801-3:2017IEC61784-5（所有部分）工业通信网络配置文件第5部分：现场总线的安装CPF的安装配置文件（Industrial communication networksProfilesPart5：Installation fieldbusesInstallationprofiles for CPF)
IEC61918数字数据通信测量与控制在自动化孤岛内部和之间的现场总线通信媒体的安装实践(Digital data communication for measurement and control-Profiles covering installation practice forfield bus communicationsmediawithin and betweentheAutomationIsland)3术语和定义、缩略语、符号
3.1术语和定义
ISO/IEC11801-1：2017界定的以及下列术语和定义适用于本文件，3.1.1
装置apparatus
工业建筑群内，由
日一个或多个网络接口提供服务的，具有特定、明确总体功能的一个或一组设备。3.1.2Www.bzxZ.net
装置连接跳线apparatus attachmentcord用于连接电信插座到网络接口的跳线。3.1.3
automation island
自动化区域
工业建筑物内安装控制、监视、过程保护等系统的场所。3.1.4
自动化插座
automation outlet
为自动化区域（AI提供接口的固定的连接（硬）件。3.1.5
隔仓板bulkhead
为保持内外气候环境类别相适应的墙或者屏障。3.1.6
设备间equipmentroom
专门用于安装配线架和特定应用设备的房间。3.1.7
楼层线缆
floorcable
用于连接楼层配线架到中间配线架的线缆。3.1.8
楼层配线架floordistributor
用来连接楼层线缆和其他布缆子系统、有源设备的配线架。3.1.9
intermediate cable
中间线缆
连接中间配线架和电信插座的线缆。3.1.10
中间配线架
intermediate distributor
连接中间线缆、其他布缆子系统及有源设备的配线架。2
工业中间配线架industrial intermediatedistributorGB/T18233.3—2018/IS0/IEC11801-3:2017用于连接多个自动化区域并在其间传送关键过程控制，监控和自动化数据（PCMA）的中间配线架。3.1.12
网络接口networkinterface
附接线缆的装置和装置网络之间的接口。3.1.13
电信间
telecommunications room
放置电信设备、（提供)线缆端接、互连和交叉连接的封闭空间。3.2缩略语
下列缩略语适用于本文件。
Al：自动化区域（AutomationIsland）AO：自动化插座（AutomationOutlet）CPL：CP链路(CPLink)
E2E：链路端到端链路（End-to-Endlink）FD：楼层配线架（FloorDistributor）ID：中间配线架（IntermediateDistributor）IID：工业中间配线架（IndustrialIntermediateDistributor）NI：网络接口（NetworkInterface）PCMA：过程控制、监控和数据自动化[ProcessControl，MonitoringandAutomation（data）3.3符号
本部分使用的符号在其出现时进行定义。ISO/IEC11801各部分使用的相同符号在ISO/IEC11801-1:2017的3.3中进行了定义。4符合性
符合本部分的布缆安装，应满足下列要求：配置和结构应符合第5章的要求
按照第6章定义的适用环境类别，信道应满足第6章规定的特定环境条件下的局部信道要求（参见注）。应通过如下手段实现：1）信道的设计和实现确保符合第6章规定的信道性能：将适当附件添加到永久链路或CP链路上来确保符合第7章规定的性能等级要求。在永2）
久链路上添加一根或多根跳线组成信道时，信道的性能应确保符合第7章规定的要求；3）对于E环境，应采用符合第8章要求的参考实施方法并选用符合第9章、第10章、第11章要求的布缆组件，此环境下的性能合规性源于模型性能的统计方法TO处的布缆接口的配对接口类型和性能应符合第10章的要求，同时应符合布缆接口处的适c)
用环境分类的额外要求（参见注），适用环境分类在第6章中规定布缆结构中其他功能要素中的连接硬件，在局部连接硬件所处的不同环境分类下，应符合第d
10章的要求（参见注），适用环境分类在第6章中规定。e)
应符合ISO/IEC14763-2和ISO/IEC30129的要求。宜采用的测试方法和取样级别不在本部分规定范围内。第6章和第7章规定的信道和链路要求的3
GB/T18233.3—2018/ISO/IEC11801-3:2017符合性评估测试方法在ISO/IEC11801-1：2017中给出。特定项目的测试参数、取样级别和测试结果处置遵循ISO/IEC14763-2的安装规范和质量计划中的规定工业中间配线架之外的安装应符合IEC61918和IEC61784-5的要求当布缆功能要素未形成信道时，应使用链路性能规定来验证该部分的符合性对于标记为“ffs\的规格是初步定义的规格，不需要符合本部分的要求。注：ISO/IEC11801-1：2017的6.2.2规定的布缆或布缆组件所处的局部环境分类，按组件所处的外部环境或通过缓和安装技术修正的环境来划分对应的分类。5通用布缆系统结构
5.1概述
本章规定了工业用建筑群通用布缆系统的功能要素，包括子系统的连接方式和组件连接处的接口要求。通过T0和配线架处有源设备的连接，支持ISO/IEC11801-1：2017的附录E中列出的应用通常情况下，IS0/IEC11801-1：2017中规定的所有功能要素，子系统和园区配线架到楼层配线架的接口要求都适用。
2功能要素
除了ISO/IEC11801-1：2017中的功能要素，为符合本部分，规定了如下功能要素：a)
楼层配线架（FD)；
楼层线缆；
中间配线架（ID)；
中间线缆；
汇集点（CP)（可选）；
联结线缆（CP线缆）：
电信插座（TO）。
如图3所示，一个ID服务于多个独立装置上的TO或者单个装置的多个TO。装置布缆的类型和性质不在本部分规定范围内。
多个功能要素连接在一起构成布缆子系统。4
