【国家标准】 同轴通信电缆 第1-310部分：机械试验方法 铜包金属的扭转特性试验

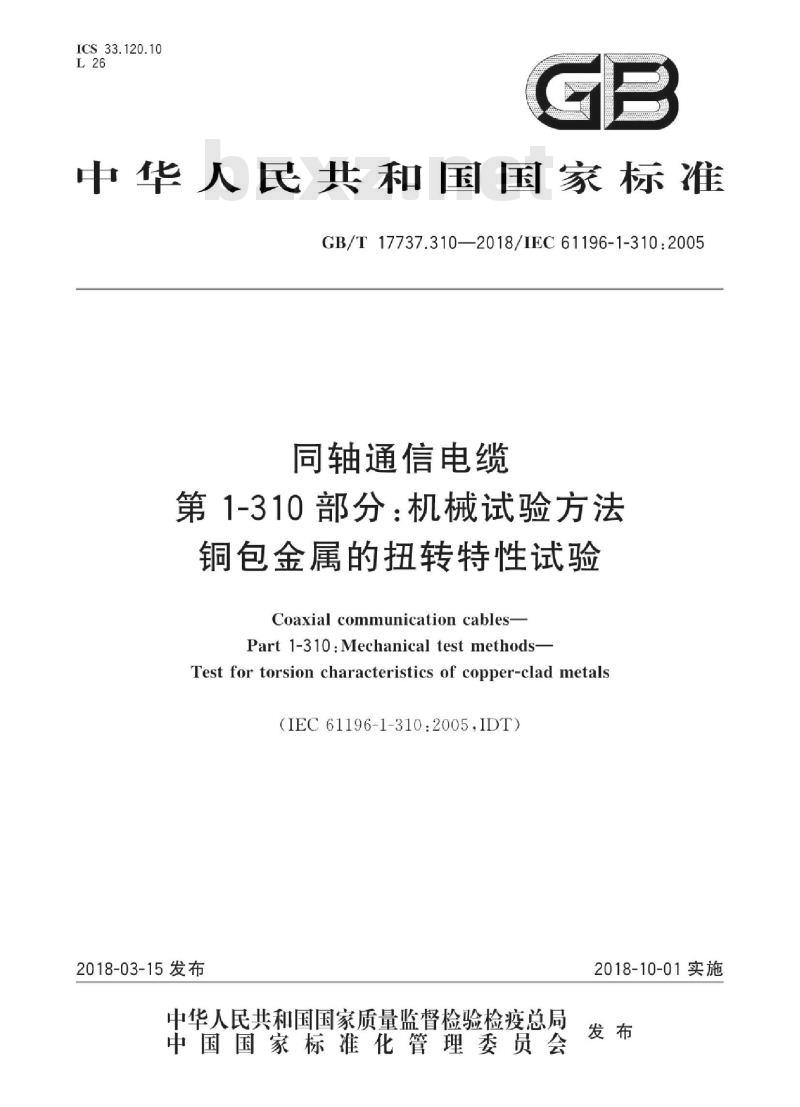

ICS33.120.10
中华人民共和国国家标准
GB/T17737.310—2018/IEC61196-1-310:2005同轴通信电缆
第1-310部分：机械试验方法
铜包金属的扭转特性试验
Coaxial communication cables-Part 1-310:Mechanical test methods-Test for torsion characteristics of copper-clad metals(IEC61196-1-310:2005,IDT)
2018-03-15发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2018-10-01实施

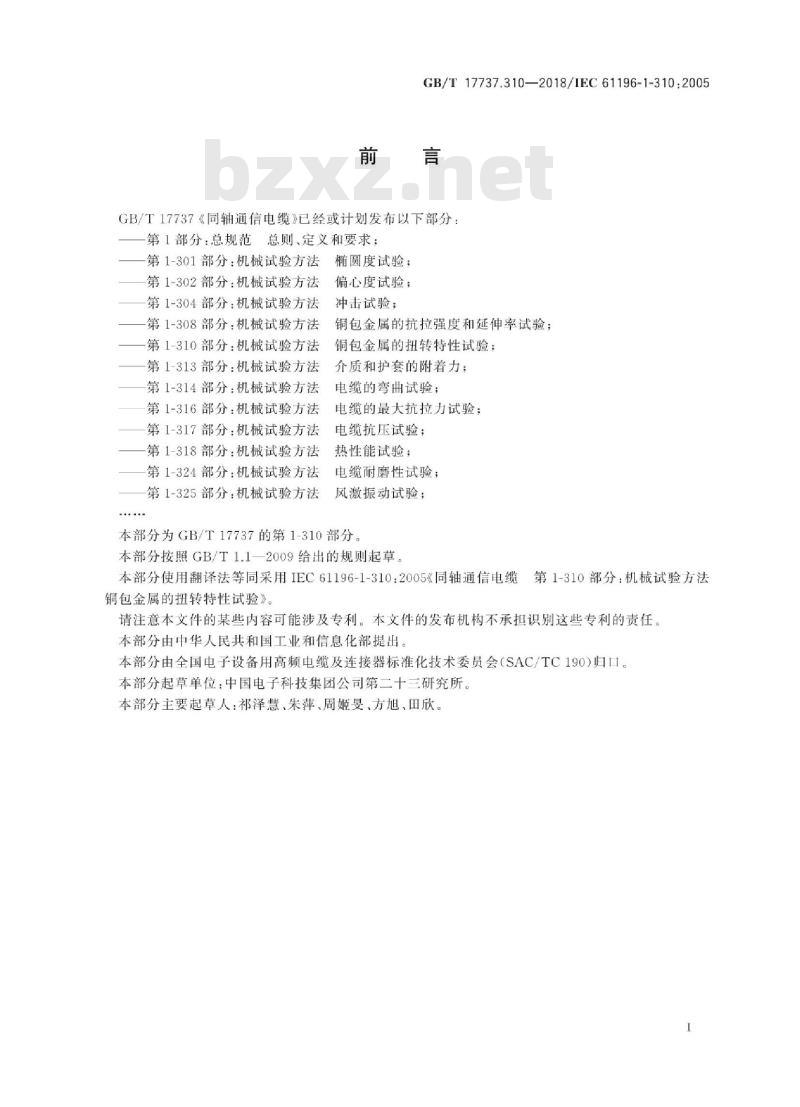

GB/T17737.310—2018/IEC61196-1-310:2005前言
GB/T17737《同轴通信电缆》已经或计划发布以下部分：第1部分：总规范总则、定义和要求；第1-301部分：机械试验方法
第1-302部分：机械试验方法
第1-304部分：机械试验方法
第1-308部分：机械试验方法
第1-310部分：机械试验方法
第1-313部分：机械试验方法
第1-314部分：机械试验方法
第1-316部分：机械试验方法
第1-317部分：机械试验方法
第1-318部分：机械试验方法
第1-324部分：机械试验方法
第1-325部分：机械试验方法
椭圆度试验；
偏心度试验；
冲击试验：
铜包金属的抗拉强度和延伸率试验；铜包金属的扭转特性试验；
介质和护套的附着力；
电缆的弯曲试验；
电缆的最大抗拉力试验；
电缆抗压试验；
热性能试验：
电缆耐磨性试验；
风激振动试验；
本部分为GB/T17737的第1-310部分。本部分按照GB/T1.1一2009给出的规则起草本部分使用翻译法等同采用IEC61196-1-310：2005《同轴通信电缆第1-310部分：机械试验方法
铜包金属的扭转特性试验》。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中华人民共和国工业和信息化部提出本部分由全国电子设备用高频电缆及连接器标准化技术委员会（SAC/TC190)归口。本部分起草单位：中国电子科技集团公司第二十三研究所。本部分主要起草人：祁泽慧、朱萍、周姬曼、方旭、田欣。1
iiKAoNhikAca

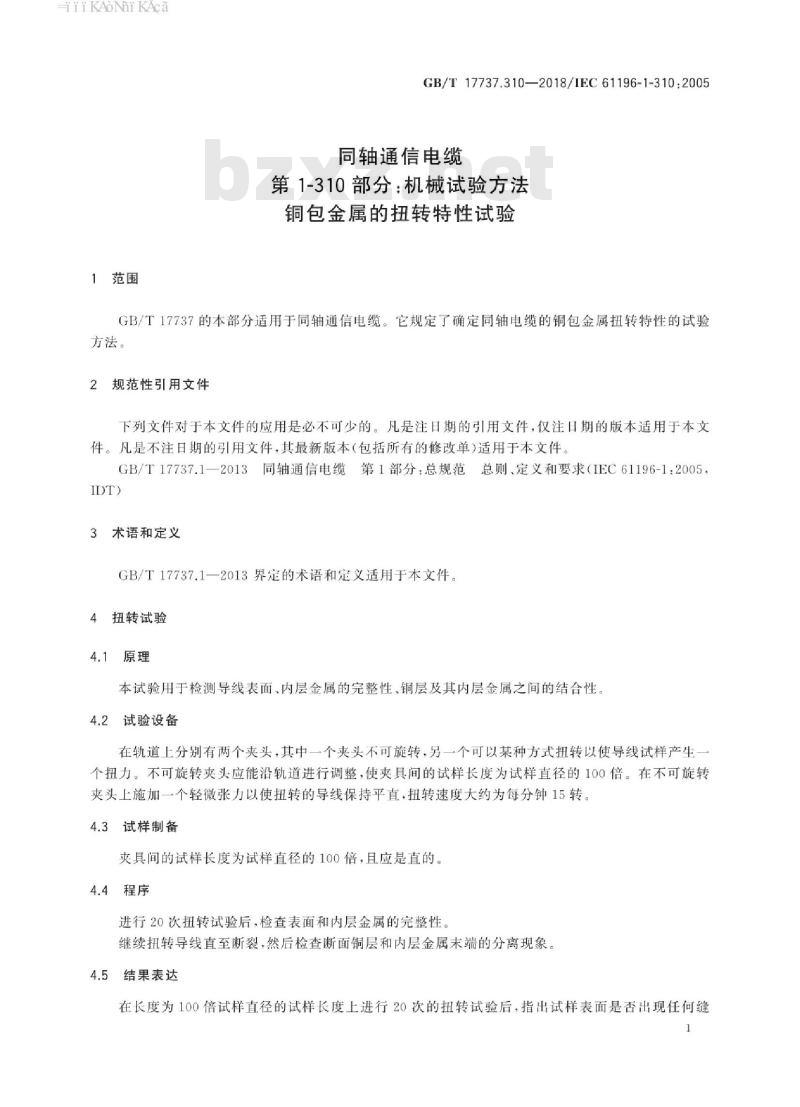

1范围
GB/T17737.310—2018/1EC61196-1-310:2005同轴通信电缆
第1-310部分：机械试验方法
铜包金属的扭转特性试验
GB/T17737的本部分适用于同轴通信电缆。它规定了确定同轴电缆的铜包金属扭转特性的试验方法。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T17737.1一2013同轴通信电缆第1部分：总规范总则、定义和要求（IEC61196-1：2005，IDT)
3术语和定义
GB/T17737.1一2013界定的术语和定义适用于本文件。4扭转试验
4.1原理
本试验用于检测导线表面、内层金属的完整性、铜层及其内层金属之间的结合性。4.2试验设备
在轨道上分别有两个夹头，其中一个夹头不可旋转，另一个可以某种方式扭转以使导线试样产生个扭力。不可旋转夹头应能沿轨道进行调整，使夹具间的试样长度为试样直径的100倍。在不可旋转夹头上施加一个轻微张力以使扭转的导线保持平直，扭转速度大约为每分钟15转4.3试样制备
夹具间的试样长度为试样直径的100倍，且应是直的。4.4程序
进行20次扭转试验后，检查表面和内层金属的完整性继续扭转导线直至断裂，然后检查断面铜层和内层金属末端的分离现象。4.5结果表达
在长度为100倍试样直径的试样长度上进行20次的扭转试验后，指出试样表面是否出现任何缝1
iiKANiKAca
GB/T17737.310—2018/IEC61196-1-310:2005隙、凹痕或开裂的现象及其程度导线断裂之后，指明试样断面是否出现铜层与内层金属分离现象6要求
20次的扭转试验后，检查表面不应出现足以显示内在缺陷的缝隙、凹痕或开裂。继续扭转导线直至断裂后，检查试样断面不应出现铜层与内层金属的分离现象2
iKAoNi KAca
-iiKAoNniKAca
GB/T17737.310-2018免费标准下载网bzxz
中华人民共
国家标
同轴通信电缆
第1-310部分：机械试验方法
铜包金属的扭转特性试验
GB/T17737.3102018/IEC61196-1-310:2005*
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址：spc.org.cn
服务热线：400-168-0010
2018年3月第一版
书号：155066：1-59897
版权专有
侵权必究
