【国家标准】 同轴通信电缆 第1-301部分：机械试验方法 椭圆度试验

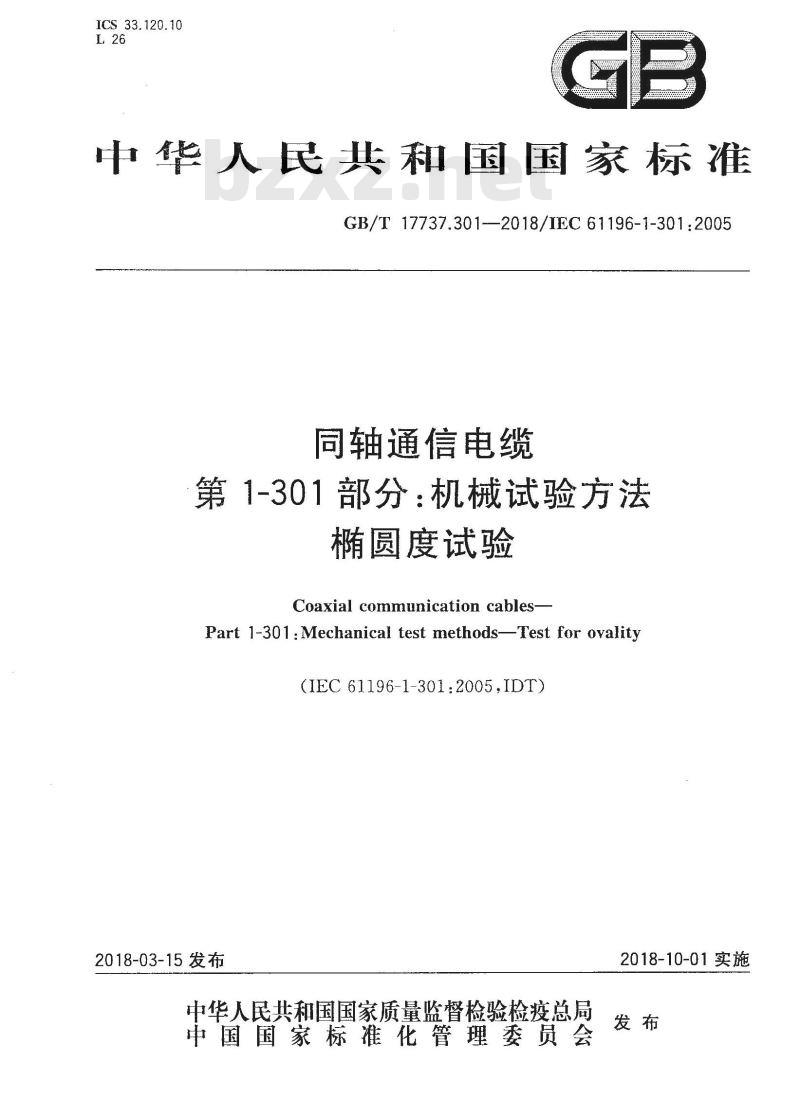

ICS 33.120.10
中华人民共和国国家标准　
GB/T 17737.301-—2018/IEC 61196-1-301:2005同轴通信电缆
第1-301部分：机械试验方法
椭圆度试验
Coaxial communication cables-Part 1-301:Mechanical test methods-Test for ovality(IEC 61196-1-301:2005,IDT)
2018-03-15发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2018-10-01实施

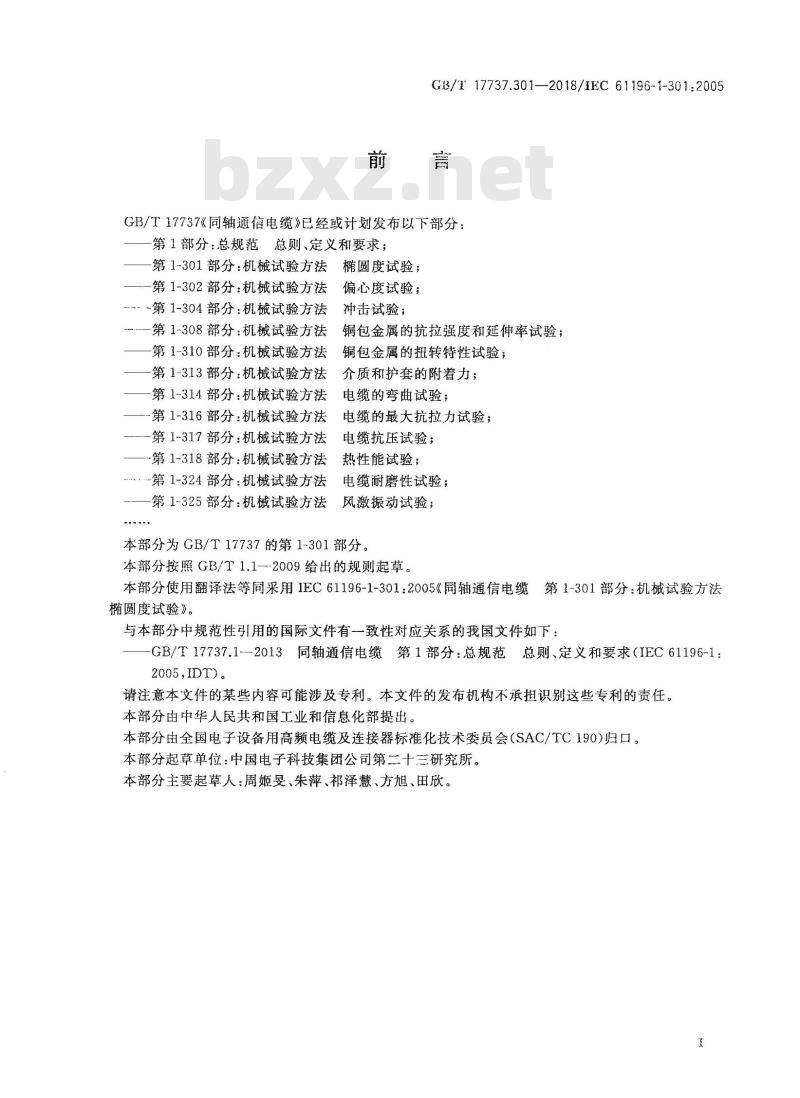

GB/T17737.301—2018/EC61196-1-301:2005前言
GB/T17737《同轴通信电缆》已经或计划发布以下部分：第1部分：总规范总则、定义和要求；第1-301部分：机械试验方法椭圆度试验；第1-302部分：机械试验方法
---第1-304部分：机械试验方法--第1-308部分：机械试验方法
-第1-310部分：机械试验方法
第1-313部分：机械试验方法
-第1-314部分：机械试验方法
-第1-316部分：机械试验方法
第1-317部分：机械试验方法
第1-318部分：机械试验方法
-第1-324部分：机械试验方法
偏心度试验；
冲击试验；
铜包金属的抗拉强度和延伸率试验；铜包金属的扭转特性试验；
介质和护套的附着力；
电缆的弯曲试验；
电缆的最大抗拉力试验；
电缆抗压试验；
热性能试验；
电缆耐磨性试验；
-第1-325部分：机械试验方法
风激振动试验；
本部分为GB/T17737的第1-301部分。本部分按照GB/T1.1--2009给出的规则起草。本部分使用翻译法等同采用IEC61196-1-301：2005《同轴通信电缆第1-301部分：机械试验方法椭圆度试验》。
与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：GB/T17737.1--2013同轴通信电缆第1部分：总规范总则、定义和要求（IEC61196-1：2005,IDT)。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中华人民共和国工业和信息化部提出。本部分由全国电子设备用高频电缆及连接器标准化技术委员会（SAC/TC190)归口。本部分起草单位：中国电子科技集团公司第二十三研究所。本部分主要起草人：周姬曼、朱萍、祁泽慧、方旭、田欣。1

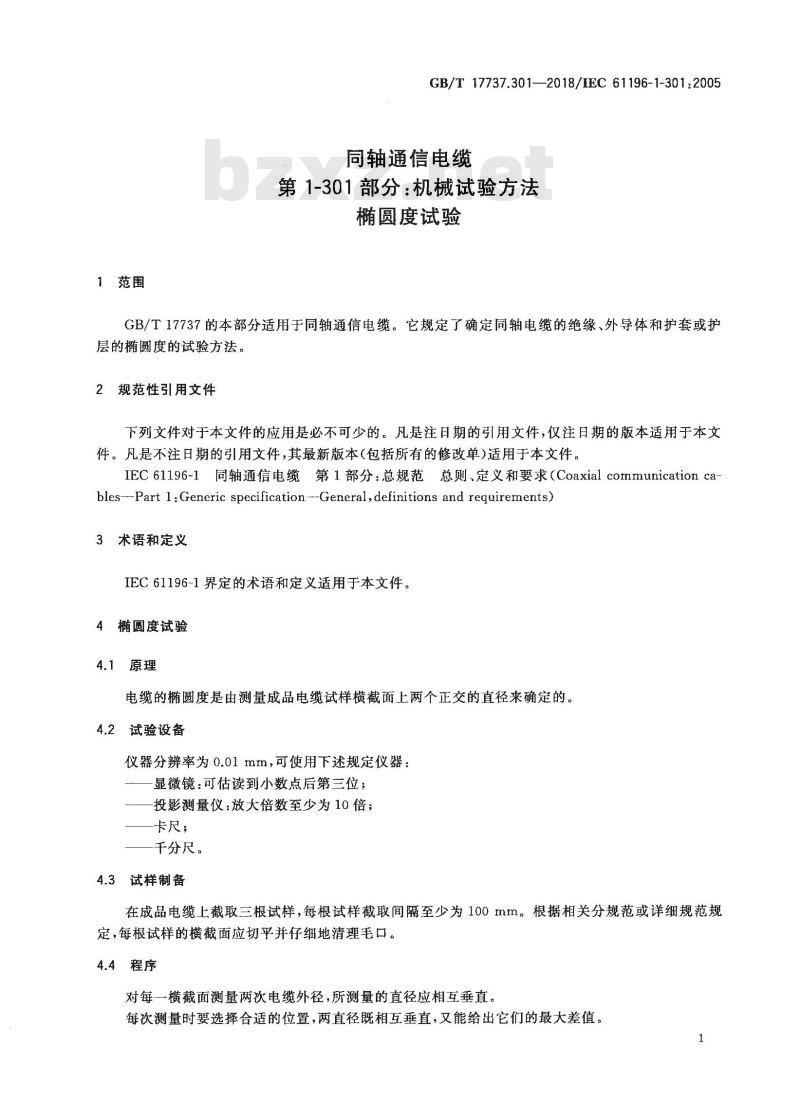

1范围
GB/T17737.301—2018/IEC61196-1-301:2005同轴通信电缆
第1-301部分：机械试验方法
椭圆度试验
GB/T17737的本部分适用于同轴通信电缆。它规定了确定同轴电缆的绝缘、外导体和护套或护层的椭圆度的试验方法。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。IEC61196-1同轴通信电缆第1部分：总规范总则、定义和要求（Coaxial communication cables--Part l:Generic specification--General,definitions and requirements)3术语和定义
IEC61196-1界定的术语和定义适用于本文件。4椭圆度试验
4.1原理
电缆的椭圆度是由测量成品电缆试样横截面上两个正交的直径来确定的。4.2试验设备
仪器分辨率为0.01mm，可使用下述规定仪器：显微镜：可估读到小数点后第三位；投影测量仪：放大倍数至少为10倍；卡尺；
一千分尺。
4.3试样制备
在成品电缆上截取三根试样，每根试样截取间隔至少为100mm。根据相关分规范或详细规范规定，每根试样的横截面应切平并仔细地清理毛口。4.4程序
对每一横截面测量两次电缆外径，所测量的直径应相互垂直。每次测量时要选择合适的位置，两直径既相互垂直，又能给出它们的最大差值1

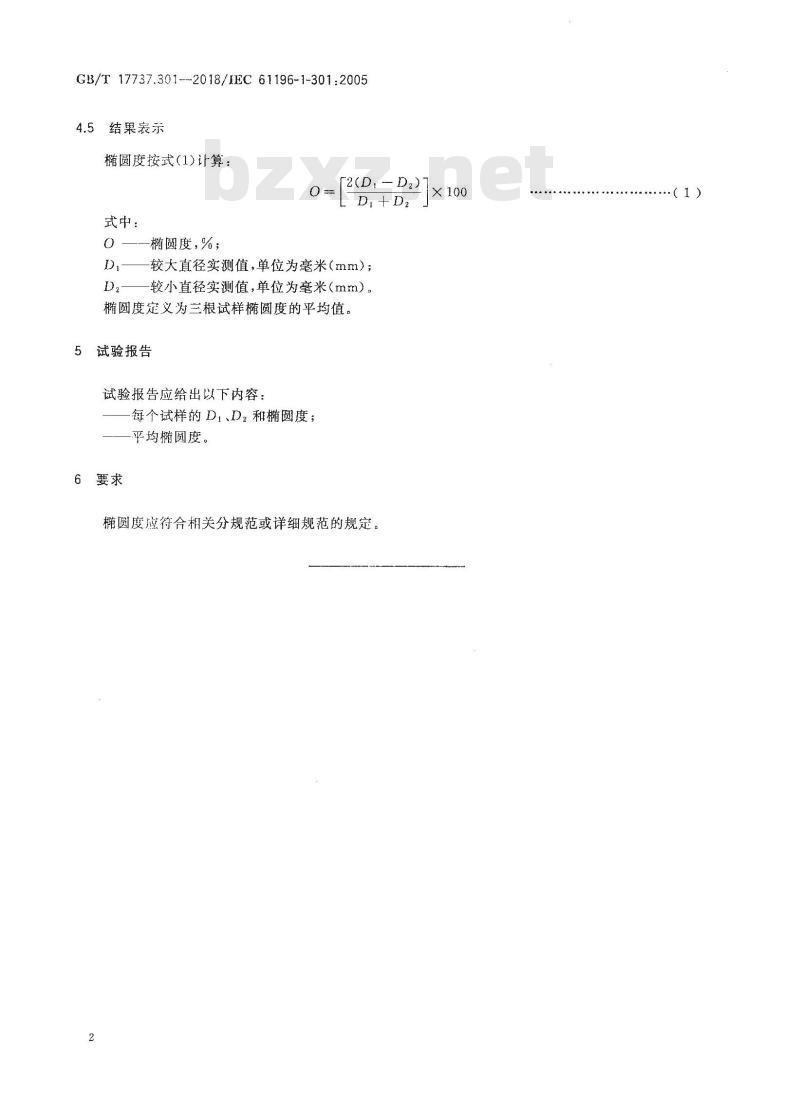

GB/T 17737.301---2018/1EC 61196-1-301:20054.5
结果表示
椭圆度按式（1)计算：
0[2D:-D27×100
式中：
0一一椭圆度,%；
较大直径实测值，单位为毫米（mm）；D，一一较小直径实测值，单位为毫米（mm）。椭圆度定义为三根试样椭圆度的平均值。5试验报告
试验报告应给出以下内容：
每个试样的DI、D2和椭圆度；
平均椭圆度。
6要求
圆度应符合相关分规范或详细规范的规定。2
...........( )

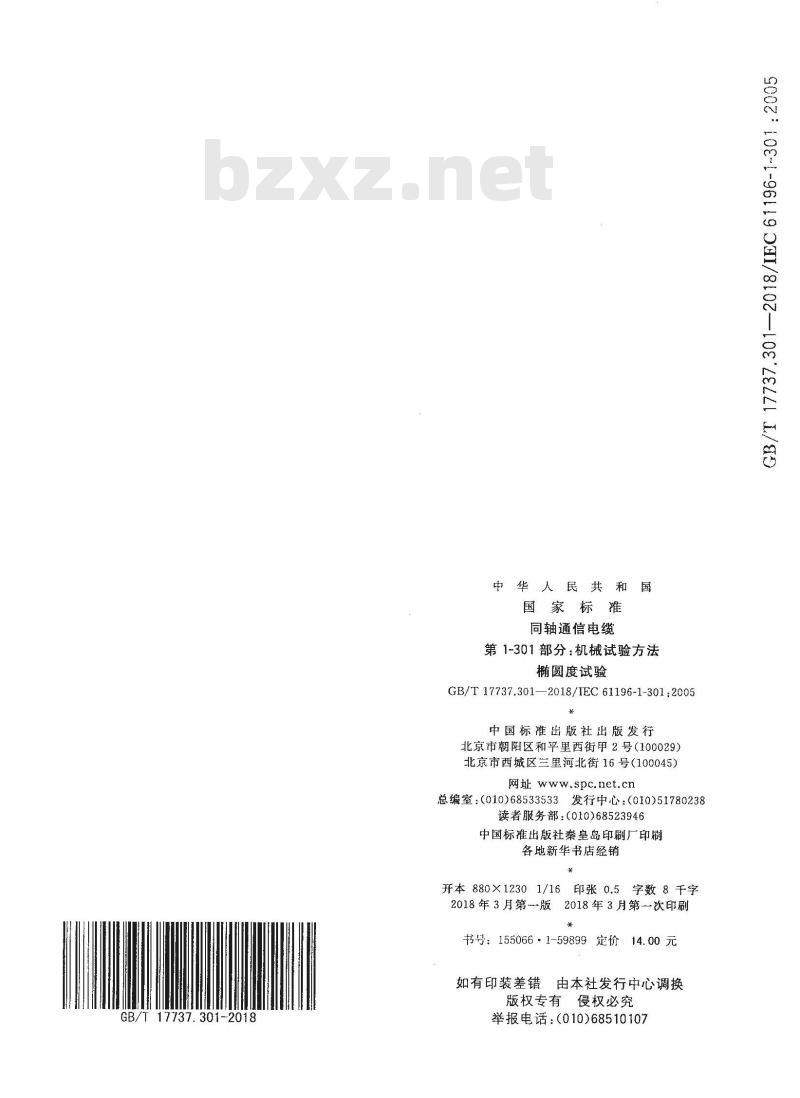

GB/T17737.301-2018
中华人民共和国免费标准bzxz.net
国家标准
同轴通信电缆
第1-301部分：机械试验方法
椭圆度试验
GB/T 17737.301—2018/IEC 61196-1-301:2005*
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网证 spc.net.cn
总编室：（010)68533533发行中心：（010)51780238读者服务部：（010)68523946
中国标准出版社秦皇岛印刷厂印剧各地新华书店经销
开本880×12301/16印张0.5字数8千字2018年3月第一版2018年3月第一次印刷书号：155066·1-59899定价14.00元由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：（010)68510107
18191190811081
