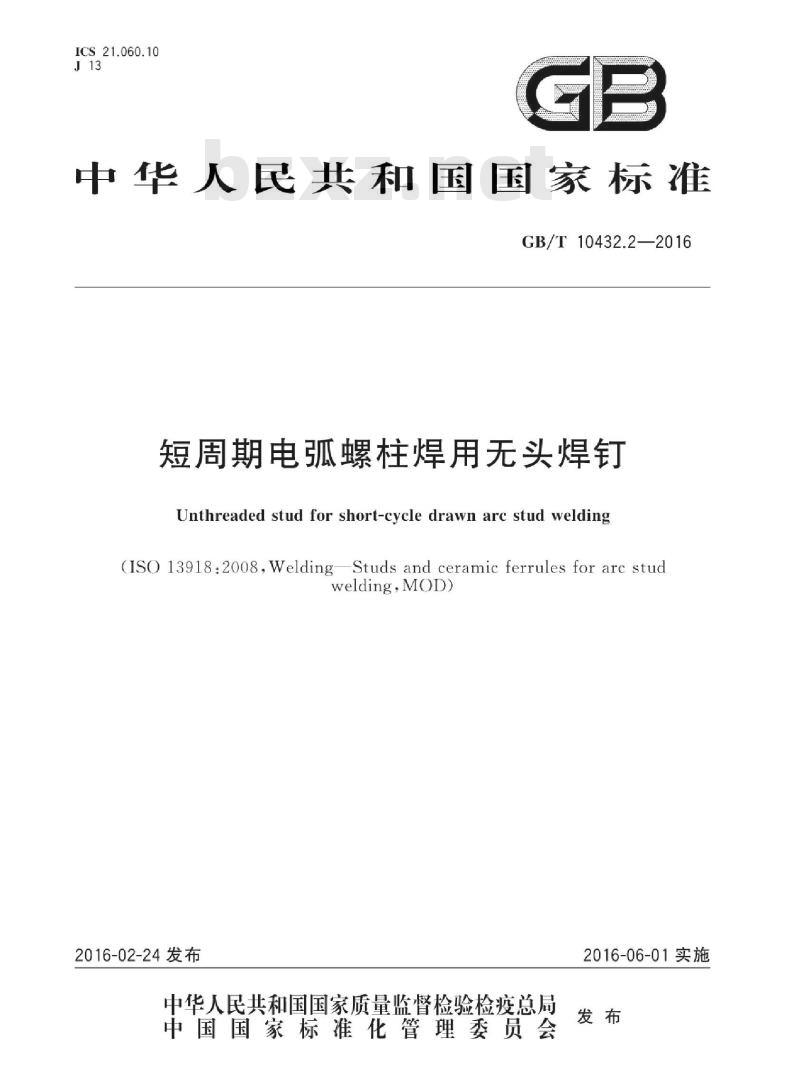

ICS21.060.10
中华人民共和国国家标准
GB/T10432.2—2016
短周期电弧螺柱焊用无头焊钉
Unthreaded stud for short-cycle drawn arc stud welding(ISO 13918:2008, WeldingStuds and ceramic ferrules for arc studwelding,MOD)
2016-02-24发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2016-06-01实施
GB/T10432.2—2016

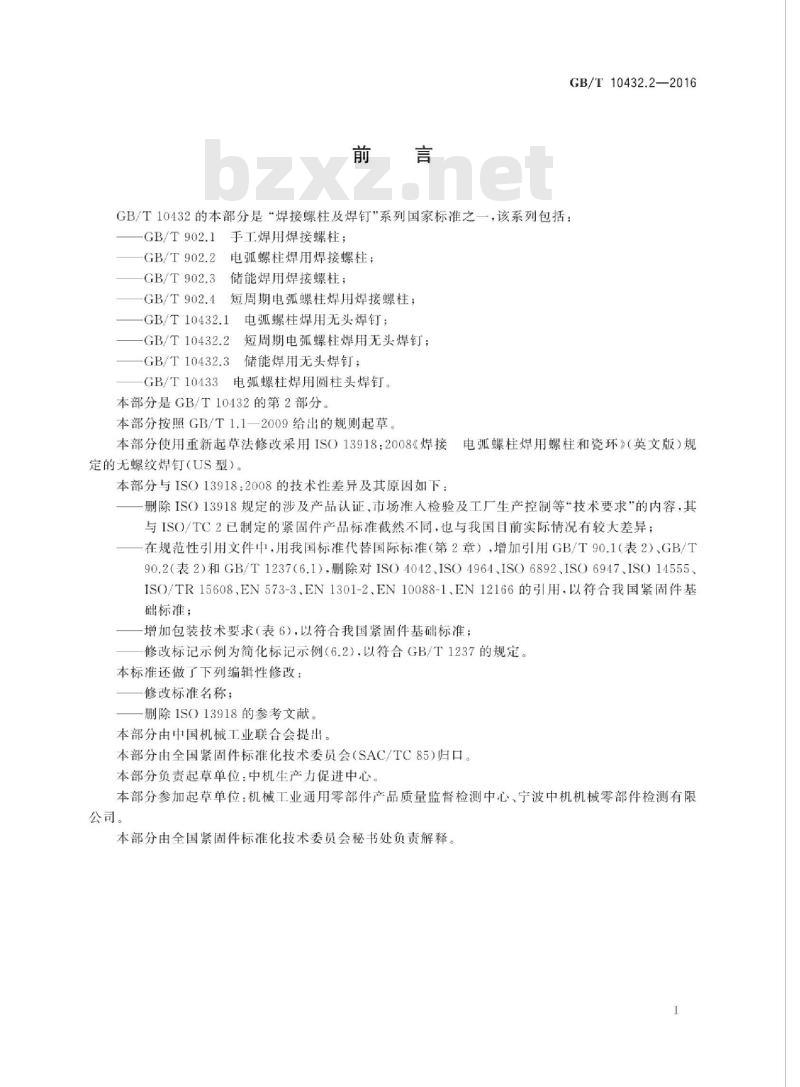

GB/T10432的本部分是“焊接螺柱及焊钉”系列国家标准之一，该系列包括：GB/T902.1手工焊用焊接螺柱；
GB/T902.2
GB/T 902.3
GB/T902.4
电弧螺柱焊用焊接螺柱；
储能焊用焊接螺柱；
短周期电弧螺柱焊用焊接螺柱；GB/T10432.1
-GB/T10432.2
GB/T10432.3
电弧螺柱焊用无头焊钉：
短周期电弧螺柱焊用无头焊钉；储能焊用无头焊钉：
GB/T10433
电弧螺柱焊用圆柱头焊钉。
本部分是GB/T10432的第2部分。本部分按照GB/T1.1一2009给出的规则起草本部分使用重新起草法修改采用ISO13918：2008《焊接电弧螺柱焊用螺柱和瓷环》（英文版）规定的无螺纹焊钉（US型）。
本部分与ISO13918：2008的技术性差异及其原因如下：删除ISO13918规定的涉及产品认证，市场准人检验及工厂生产控制等“技术要求的内容，其与ISO/TC2已制定的紧固件产品标准截然不同，也与我国自前实际情况有较天差异：在规范性引用文件中，用我国标准代替国际标准（第2章），增加引用GB/T90.1（表2），GB/T90.2（表2)和GB/T1237(6.1)，删除对ISO4042、ISO4964、ISO6892、ISO6947、ISO14555、ISO/TR15608、EN573-3、EN1301-2、EN10088-1、EN12166的引用，以符合我国紧固件基础标准；
-增加包装技术要求（表6），以符合我国紧固件基础标准；修改标记示例为简化标记示例（6.2），以符合GB/T1237的规定。本标准还做了下列编辑性修改：修改标准名称；
删除ISO13918的参考文献。
本部分由中国机械工业联合会提出。本部分由全国紧固件标准化技术委员会（SAC/TC85）归口本部分负责起草单位：中机生产力促进中心。本部分参加起草单位：机械工业通用零部件产品质量监督检测中心、宁波中机机械零部件检测有限公司。
本部分由全国紧固件标准化技术委员会秘书处负责解释。I

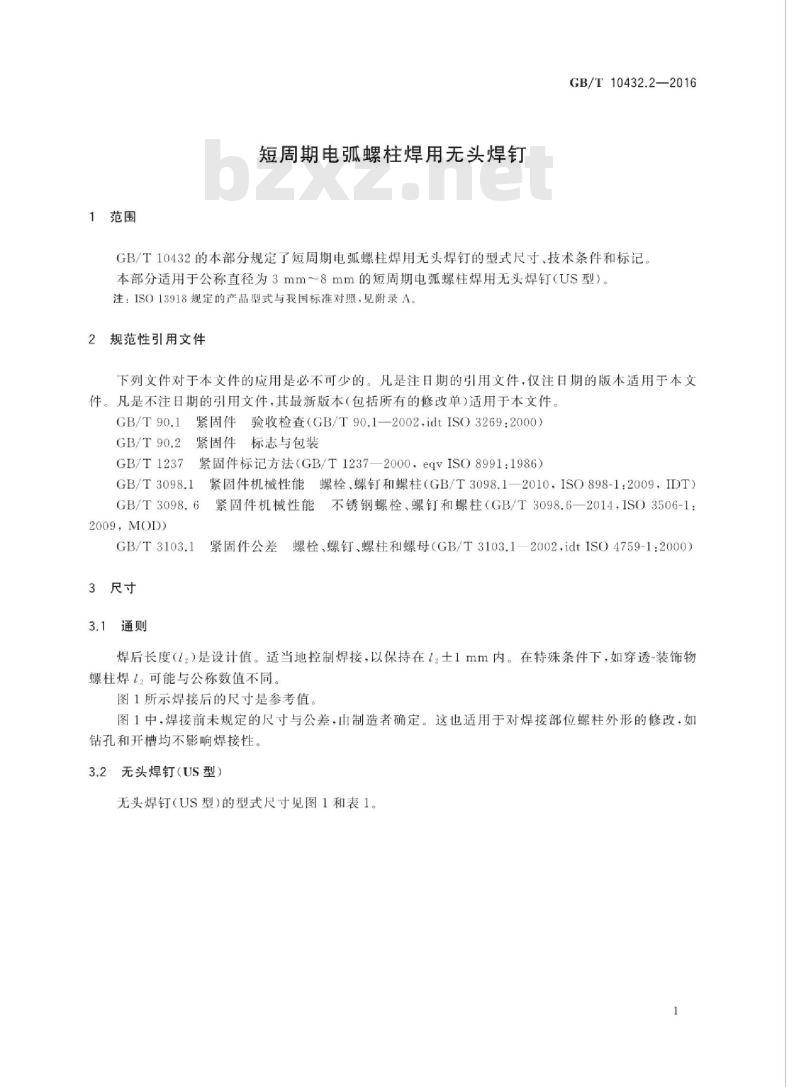

1范围
短周期电弧螺柱焊用无头焊钉
GB/T10432.2—2016
GB/T10432的本部分规定了短周期电弧螺柱焊用无头焊钉的型式尺寸，技术条件和标记本部分适用于公称直径为3mm～8mm的短周期电弧螺柱焊用无头焊钉（US型）。注：IS013918规定的产品型式与我国标准对照，见附录A。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T90.1紧固件验收检查（GB/T90.1—2002.idtISO3269:2000）GB/T90.2紧固件标志与包装
GB/T1237紧固件标记方法（GB/T1237—2000，eqvISO8991：1986）GB/T3098.1
紧固件机械性能螺栓，螺钉和螺柱（GB/T3098.1一2010，ISO898-1：2009，IDT）GB/T3098.6紧固件机械性能不锈钢螺栓、螺钉和螺柱（GB/T3098.6-2014，ISO3506-1：2009,MOD)
GB/T3103.1免费标准bzxz.net
螺栓、螺钉、螺柱和螺母（GB/T3103.12002.idtISO4759-1:2000）紧固件公差
3尺寸
3.1通则
焊后长度（12)是设计值。适当地控制焊接，以保持在l士1mm内。在特殊条件下，如穿透-装饰物螺柱焊可能与公称数值不同。
图1所示焊接后的尺寸是参考值。图1中，焊接前未规定的尺寸与公差，由制造者确定。这也适用于对焊接部位螺柱外形的修改，如钻孔和开槽均不影响焊接性。
3.2无头焊钉（US型）

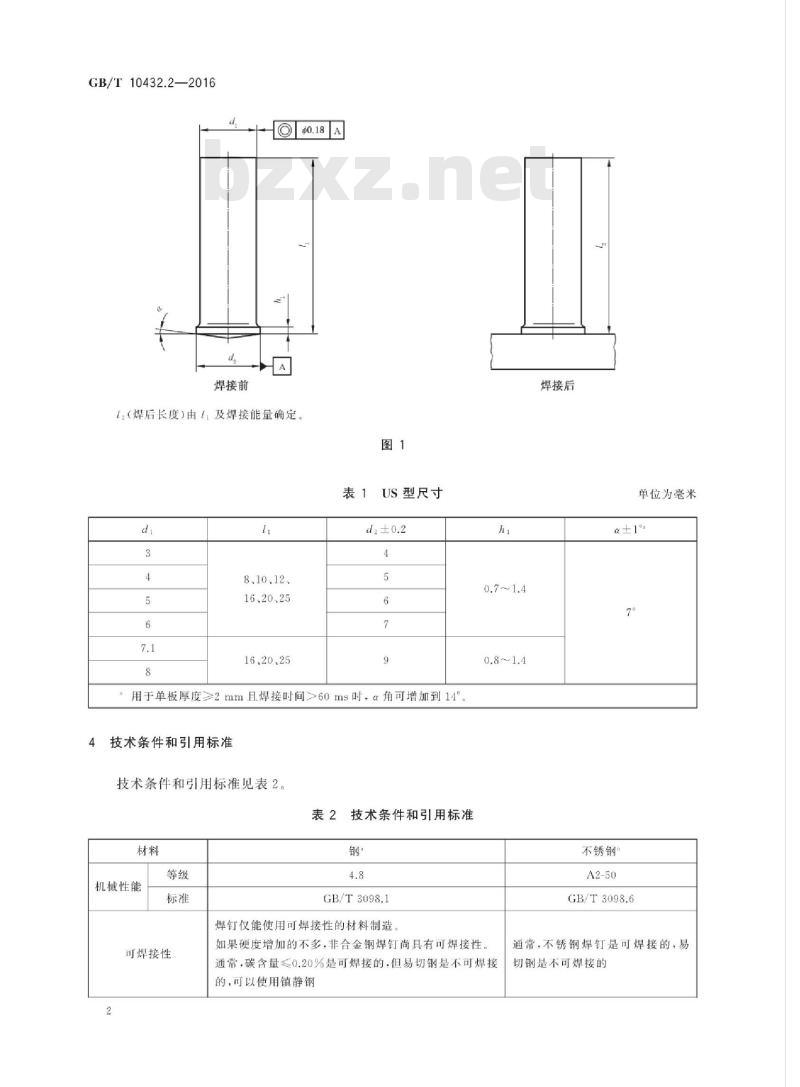

无头焊钉（US型）的型式尺寸见图1和表1。1
GB/T10432.2—2016
焊接前
le（焊后长度)由ti及焊接能量确定。图1
表1US型尺寸
8、10、12、
16.20、25
16、20、25
用于单板厚度≥2mm且焊接时间>60ms时，α角可增加到14°技术条件和引用标准
技术条件和引用标准见表2。
表2技术条件和引用标准
机械性能
可焊接性
GB/T3098.1
焊钉仅能使用可焊接性的材料制造。hi
如果硬度增加的不多，非合金钢焊钉尚具有可焊接性。通常，碳含量≤0.20%是可焊接的，但易切钢是不可焊接的，可以使用镇静钢
焊接后
单位为毫米
α±1°
不锈钢
GB/T3098.6
通常，不锈钢焊钉是可焊接的，易切钢是不可焊接的
表面处理
验收及包装

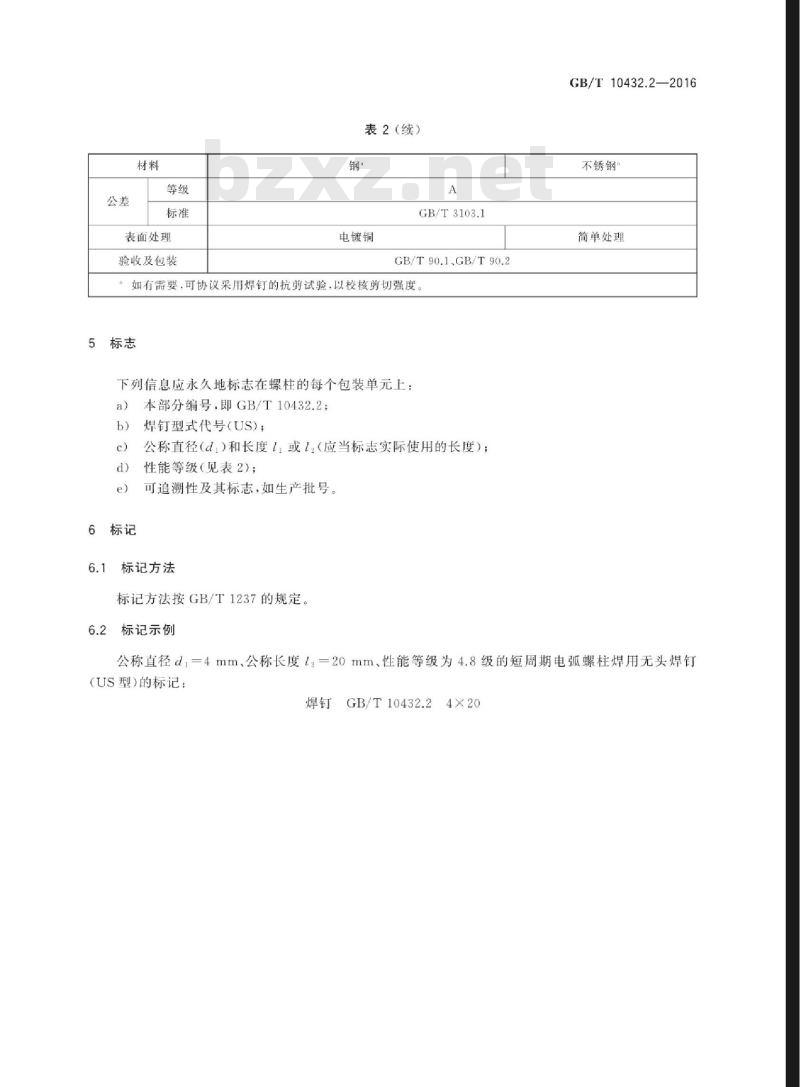

表2（续）
GB/T3103.1
电镀铜
GB/T 90.1,GB/T 90.2
如有需要，可协议采用焊钉的抗剪试验，以校核剪切强度5标志
下列信息应永久地标志在螺柱的每个包装单元上：a）本部分编号，即GB/T10432.2；焊钉型式代号（US)；
6标记
公称直径（d)和长度或1。（应当标志实际使用的长度）；性能等级（见表2）；
可追溯性及其标志，如生产批号。标记方法
标记方法按GB/T1237的规定。
标记示例
GB/T10432.2—2016
不锈钢“
简单处理
公称直径dl=4mm、公称长度l：=20mm、性能等级为4.8级的短周期电弧螺柱焊用无头焊钉(US型）的标记：
焊钉GB/T10432.2
GB/T10432.2—2016
附录A
（资料性附录）
GB与ISO产品型式对照
ISO13918规定的产品型式与我国标准对照，见表A.1。表A.1与ISO产品型式对照
ISO13918：2008规定的型式
螺纹螺柱(PD)
带缩杆的螺纹螺柱(RD)
内螺纹螺柱(ID)
带法兰的螺纹螺柱(PS)
内螺纹螺柱（IS)
螺纹焊接螺柱(PT)
内螺纹焊接螺柱（IT)
无螺纹螺柱（UD)
无螺纹螺柱（US)
无螺纹螺柱（UT)
抗剪栓钉(SD)
GB/T10432.2-2016
GB/T902.2
GB/T902.4
GB/T902.3
对应的我国标准
电弧螺柱焊用焊接螺柱
短周期电弧螺柱焊用焊接螺柱
储能焊用焊接螺柱
GB/T 10432.1
GB/T10432.2
GB/T10432.3
GB/T10433
电弧螺柱焊用无头焊钉
短周期电弧螺柱焊用无头焊钉
储能焊用无头焊钉
电弧螺柱焊用圆柱头焊钉
