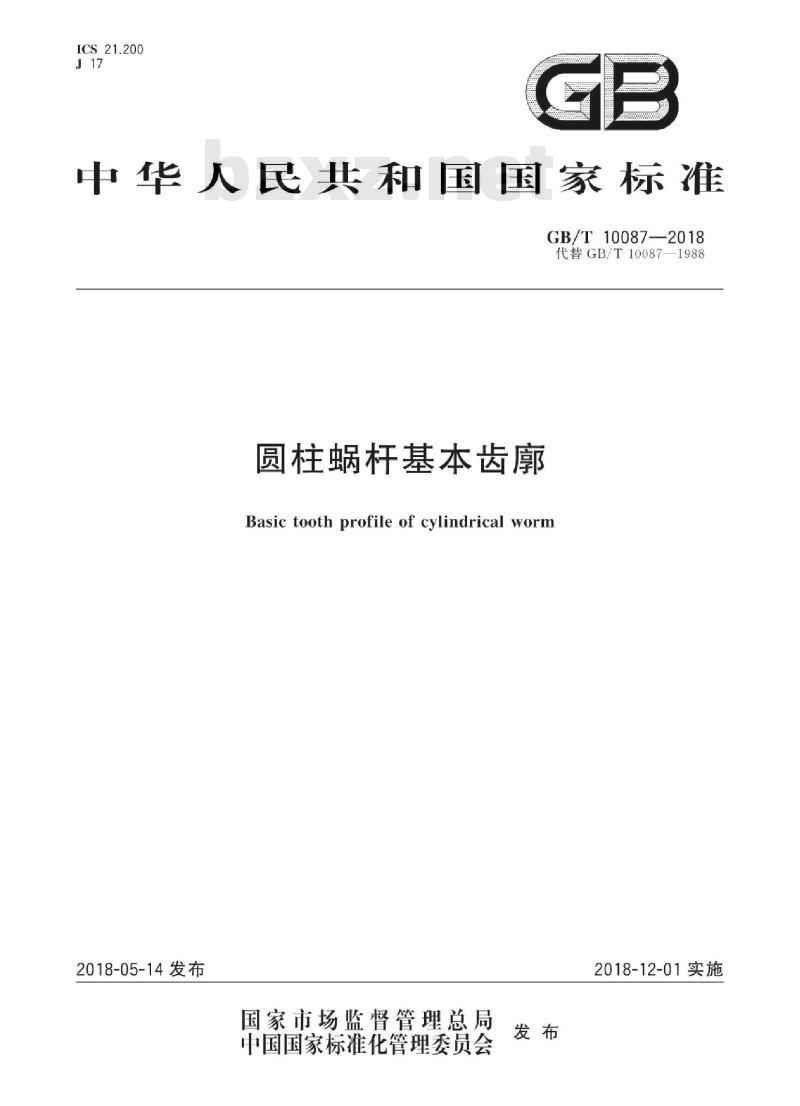

【国家标准】 圆柱蜗杆基本齿廓

ICS21.200
中华人民共和国国家标准
GB/T10087—2018
代替GB/T10087—1988
圆柱蜗杆基本齿廓
Basic tooth profile of cylindrical worm2018-05-14发布
国家市场监督管理总局
中国国家标准化管理委员会
2018-12-01实施

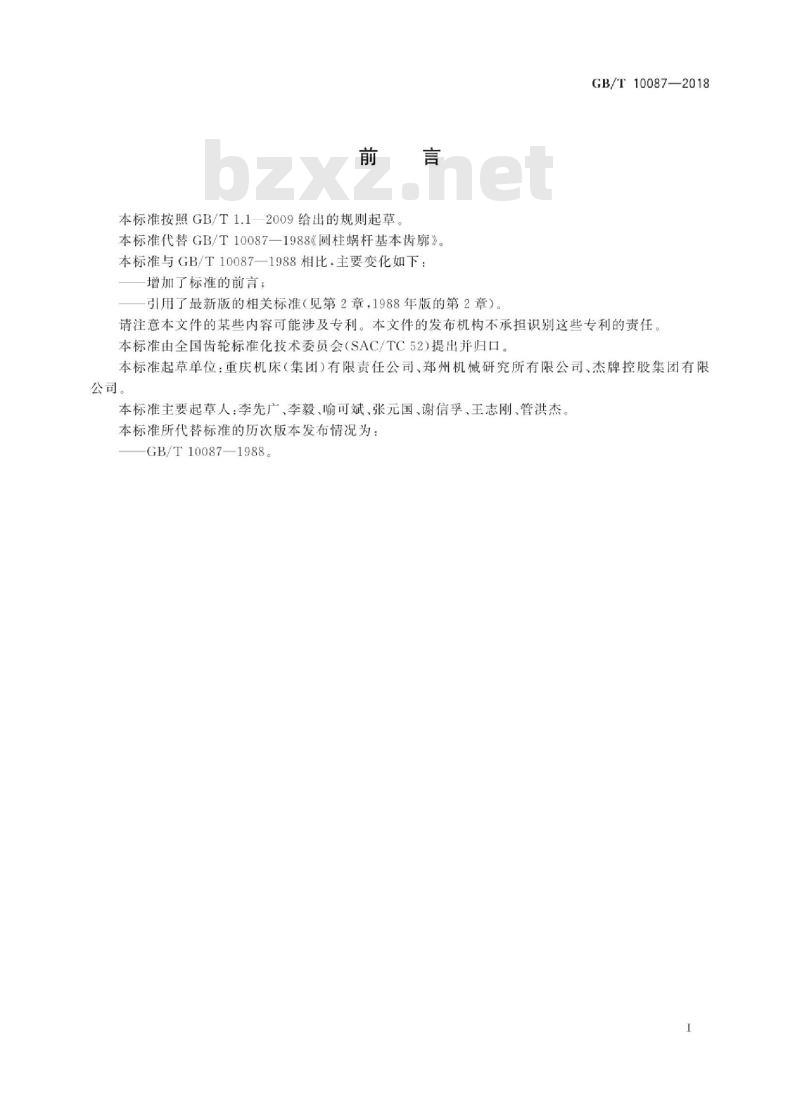

本标准按照GB/T1.12009给出的规则起草本标准代替GB/T10087—1988《圆柱蜗杆基本齿廓》。本标准与GB/T10087一1988相比，主要变化如下：增加了标准的前言；
引用了最新版的相关标准（见第2章，1988年版的第2章）。GB/T10087—2018
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任，本标准由全国齿轮标准化技术委员会（SAC/TC52）提出并归口。本标准起草单位：重庆机床（集团）有限责任公司、郑州机械研究所有限公司、杰牌控股集团有限公司。
本标准主要起草人：李先广、李毅、喻可斌、张元国、谢信孚、王志刚、管洪杰本标准所代替标准的历次版本发布情况为：GB/T10087—1988。

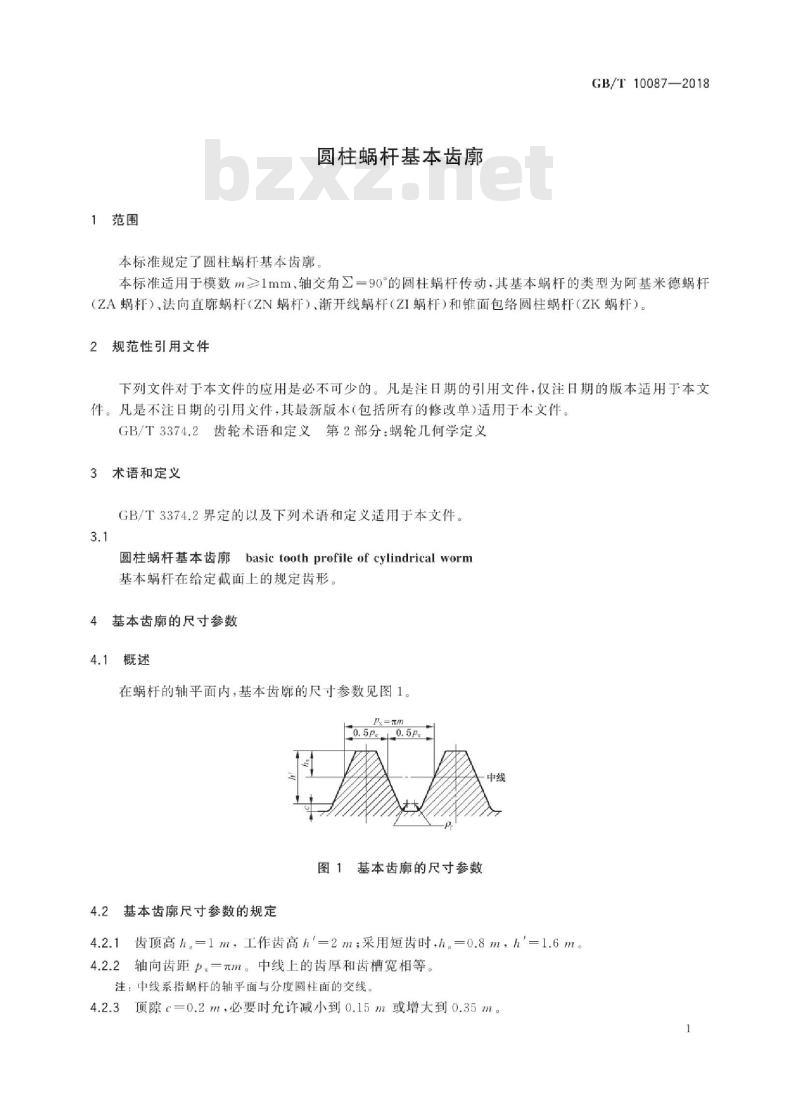

1范围Www.bzxZ.net
圆柱蜗杆基本齿廓
本标准规定了圆柱蜗杆基本齿廓GB/T10087—2018
本标准适用于模数m≥1mm，轴交角艺=90的圆柱蜗杆传动，其基本蜗杆的类型为阿基米德蜗杆(ZA蜗杆）、法向直廓蜗杆（ZN蜗杆）、渐开线蜗杆（ZI蜗杆）和锥面包络圆柱蜗杆（ZK蜗杆）。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T3374.2齿轮术语和定义第2部分：蜗轮几何学定义3术语和定义
GB/T3374.2界定的以及下列术语和定义适用于本文件。3.1
basic tooth profile of cylindrical worm圆柱蜗杆基本齿廓
基本蜗杆在给定截面上的规定齿形。4基本齿的尺寸参数
4.1概述
在蜗杆的轴平面内，基本齿廓的尺寸参数见图1。o.5pe0.5px
图1基本齿廓的尺寸参数
基本齿廓尺寸参数的规定
4.2.1齿顶高ha=1m，工作齿高h=2m；采用短齿时，h。=0.8m，h=1.6m4.2.2轴向齿距P二元m。中线上的齿厚和齿槽宽相等。注：中线系指蜗杆的轴平面与分度圆柱面的交线。4.2.3项隙c=0.2m，必要时允许减小到0.15m或增大到0.35m。1
GB/T10087—2018
齿根圆半径p.=0.3m，必要时允许减小到0.2m或增大到0.4m，也允许加工成单圆弧（见4.2.4
图2）。
图2齿根圆半径
4.2.5允许齿项倒圆，但圆角半径不大于0.2m。基本蜗杆的齿形角或产形角
阿基米德蜗杆（ZA蜗杆），为蜗杆的轴向齿形角αx=20°5.1
法向直廓蜗杆（ZN蜗杆），为蜗杆的法向齿形角αn=20°。渐开线蜗杆（ZI蜗杆），为蜗杆的法向齿形角α。一20°5.3
锥面包络圆柱蜗杆（ZK蜗杆），为形成蜗杆齿面的锥形刀具的产形角α。一20°。5.4
在动力传动中，当导程角>30°时，允许增大齿形角，推荐采用25°；在分度传动中，允许减小齿形5.5
角，推荐采用15°或12°。
GB/T10087-2018
中华人民共
国家标准
圆柱蜗杆基本齿廓
GB/T10087—2018
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址：spc.org.cn
服务热线：400-168-0010
2018年5月第一版
书号：1550661-60522
版权专有
侵权必究
