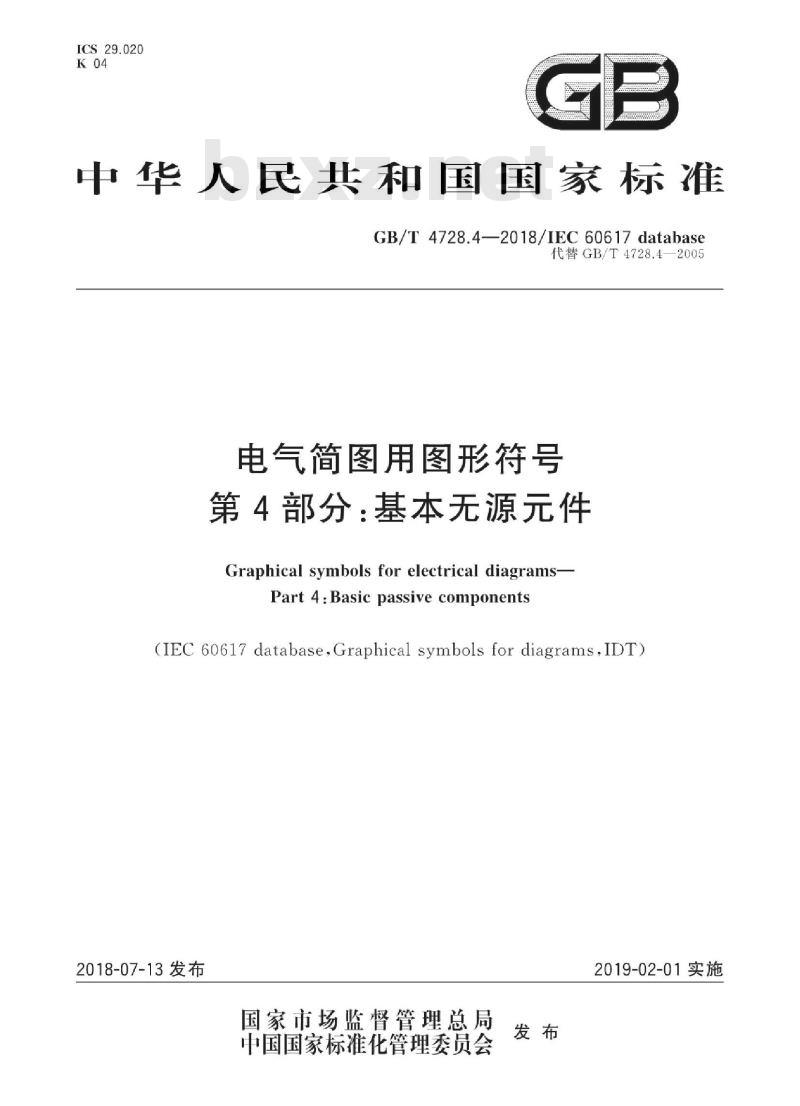

【国家标准】 电气简图用图形符号 第4部分:基本无源元件

ICS29.020
中华人民共和国国家标准
GB/T4728.4—2018/IEC60617database代替GB/T4728.4—2005
电气简图用图形符号
第4部分：基本无源元件
Graphicalsymbolsforelectricaldiagrams-Part 4:Basic passive components(IEC 60617database,Graphical symbols for diagrams,IDT)2018-07-13发布
国家市场监督管理总局
中国国家标准化管理委员会
2019-02-01实施

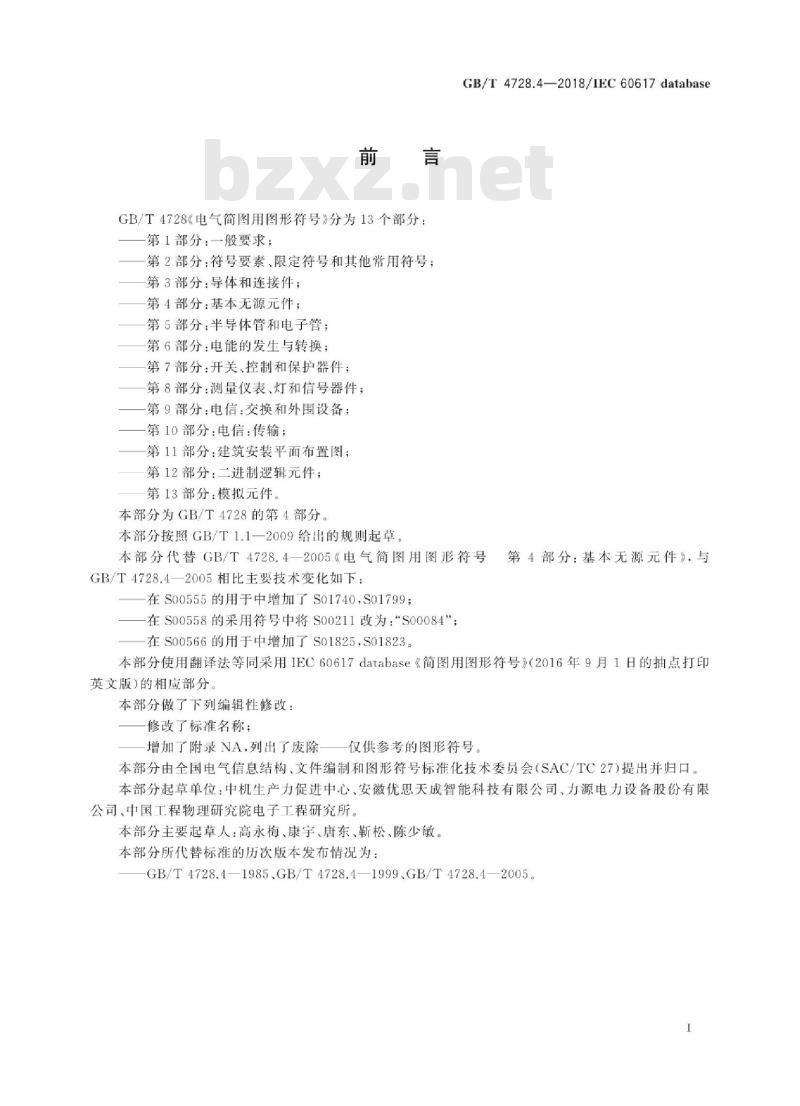

GB/T4728《电气简图用图形符号》分为13个部分：第1部分：一般要求；
第2部分：符号要素、限定符号和其他常用符号；第3部分：导体和连接件；
第4部分：基本无源元件；
第5部分：半导体管和电子管：
第6部分：电能的发生与转换；
第7部分：开关、控制和保护器件；第8部分：测量仪表、灯和信号器件；第9部分：电信：交换和外围设备：第10部分：电信：传输；
第11部分：建筑安装平面布置图；第12部分：二进制逻辑元件；
第13部分：模拟元件。
本部分为GB/T4728的第4部分。
本部分按照GB/T1.1一2009给出的规则起草。GB/T4728.4—2018/IEC60617database本部分代替GB/T4728.4一2005《电气简图用图形符号GB/T4728.4—2005相比主要技术变化如下：在S00555的用于中增加了S01740.S01799在S00558的采用符号中将S00211改为：S00084”；在S00566的用于中增加了S01825，S01823。第4部分：基本无源元件》，与
本部分使用翻译法等同采用IEC60617database《简图用图形符号》（2016年9月1日的抽点打印英文版)的相应部分。
本部分做了下列编辑性修改：
修改了标准名称；
增加了附录NA，列出了废除
仅供参考的图形符号。
本部分由全国电气信息结构、文件编制和图形符号标准化技术委员会（SAC/TC27)提出并归口。本部分起草单位：中机生产力促进中心、安徽优思天成智能科技有限公司，力源电力设备股份有限公司、中国工程物理研究院电子工程研究所。本部分主要起草人：高永梅、康宇、唐东、靳松、陈少敏。本部分所代替标准的历次版本发布情况为：GB/T4728.4—1985.GB/T4728.4—1999.GB/T4728.42005I

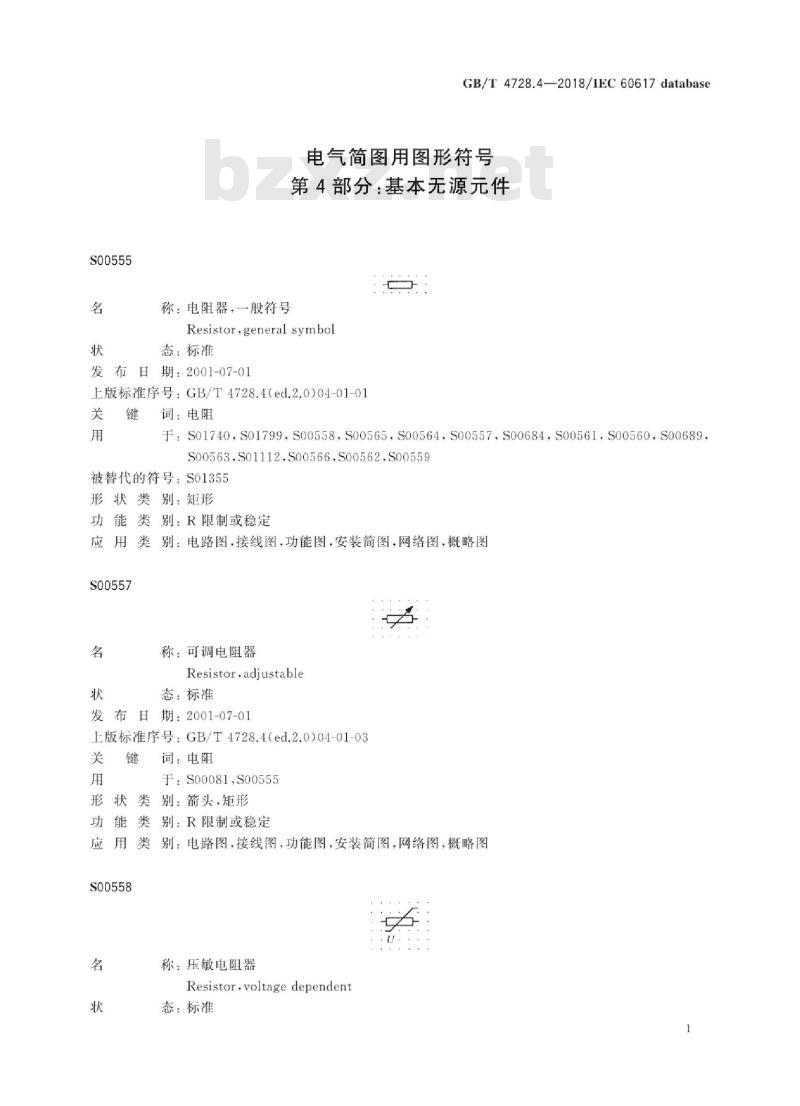

S00555
称：电阻器，一般符号www.bzxz.net
GB/T4728.4—2018/IEC60617database电气简图用图形符号
第4部分：基本无源元件
Resistor,general symbol
态：标准
发布日期：2001-07-01
上版标准序号：GB/T4728.4（ed.2.0)04-01-01关
词：电阻
于:S01740.S01799,S00558,S00565.S00564,S00557,S00684,S00561S00560,S00689.S00563.S01112.S00566.S00562.S00559被替代的符号：S01355
形状类别：矩形
功能类别：R限制或稳定
应用类别：电路图，接线图，功能图，安装简图，网络图，概略图S00557
称：可调电阻器
Resistor,adjustable
态：标准
发布日期：2001-07-01
上版标准序号：GB/T4728.4（ed.2.0)04-01-03关
形状类
功能类
词：电阻
于：S00081,S00555
别：箭头，矩形
别：R限制或稳定
应用类
别：电路图，接线图，功能图，安装简图，网络图，概略图S00558
称：压敏电阻器
Resistor,voltage dependent
态：标准
GB/T4728.4—2018/IEC60617database发布日期：2001-07-01
上版标准序号：GB/T4728.4（ed.2.0)04-01-04别
名：变阻器
关键词：电阻
采用符号：S00084，S00555
形状类别：直线，矩形
功能类别：R限制或稳定
别：电路图，接线图，功能图，安装简图.网络图，概略图应用类
S00559
称：带滑动触点的电阻器
Resistor with movable contact态：标准
发布日期：2001-07-01
上版标准序号：GB/T4728.4（ed.2.0)04-01-05关键词：电阻
采用符号：S00211，S00555
形状类别：箭头，直线，矩形
功能类别：R限制或稳定
应用类
别：电路图，接线图，功能图，安装简图，网络图，概略图S00560
称：带滑动触点和断开位置的电阻器Resistor with movable contact and off position态：标准
发布日期：2001-07-01
上版标准序号：GB/T4728.4（ed.2.0)04-01-06关键词：电阻
采用符号：S00211，S00555
别：箭头，直线，矩形
形状类
功能类别：R限制或稳定
应用类
别：电路图，接线图，功能图，安装简图，网络图，概略图S00561
称：带滑动触点的电位器
Potentiometer with movable contact状
态：标准
发布日期：2001-07-01
上版标准序号：GB/T4728.4(ed.2.0)04-01-07关键词：电位器，电阻
采用符号：S00211，S00555
形状类别：直线，矩形
功能类别：R限制或稳定
GB/T4728.4—2018/IEC60617database应用类别：电路图，接线图，功能图，安装简图，网络图，概略图S00562
称：带滑动触点和预调的电位器Potentiometer with movable contact and pre-set adjustment态：标准
发布日期：2001-07-01
上版标准序号：GB/T4728.4（ed.2.0)04-01-08关键
词：电位器，电阻
采用符号：S00085，S00211.S00555形状类别：箭头，直线，矩形
功能类别：R限制或稳定
应用类
S00563
别：电路图，接线图，功能图，安装简图，网络图，概略图称：带固定抽头的电阻器
Resistor with fixed tappings态：标准
发布日期：2001-07-01
上版标准序号：GB/T4728.4（ed.2.0)04-01-09关键
词：电阻
采用符号：S00555
形状类别：直线，矩形
功能类别：R限制或稳定
应用类另
别：电路图，接线图，功能图，安装简图，网络图，概略图备
S00564
注：符号示出两个抽头
称：带分流和分压端子的电阻器Resistor with separate current and voltage terminals3
GB/T4728.4—2018/IEC60617database状
态：标准
发布日期：2001-07-01
上版标准序号：GB/T4728.4(ed.2.0)04-01-10别
名：分路器
词：电阻，分路
采用符号：S00555
形状类别：直线，矩形
功能类别：R限制或稳定
应用类
S00565
别：电路图，接线图，功能图，安装简图，网络图，概略图称：碳柱电阻器
Carbon-pile resistor
态：标准
发布日期：2001-07-01
上版标准序号：GB/T4728.4（ed.2.0)04-01-11关键
词：电阻
采用符号：S00081，S00555
形状类别：箭头，直线，矩形
功能类别：R限制或稳定
应用类
S00566
别：电路图，接线图，功能图，安装简图，网络图称：加热元件
Heating element
态：标准
日期：2001-07-01
上版标准序号：GB/T4728.4（ed.2.0)04-01-12关
词：电阻
于：S00759,S01825,S01823
采用符
号：S00555
形状类别：直线，矩形
功能类
S00567
别：R限制或稳定
别：电路图，接线图，功能图，安装简图，网络图，概略图称：电容器，一般符号
Capacitor,general symbol
态：标准
发布日期：2001-07-01
上版标准序号：GB/T4728.4(ed.2.0)04-02-01关键
词：电容
GB/T4728.4—2018/IEC60617database于:S00356.S00582,S00571S01164,S00575,S00789.S01165.S00577,S00581.S00579.S00644.S01054.S00573.S01163
被替代的符号：S01356
形状类别：直线
功能类别：C存储
应用类别：电路图，接线图，功能图，安装简图，网络图，概略图S00571
称：极性电容器
Capacitor.polarized
态：标准
发布日期：2001-07-01
上版标准序号：GB/T4728.4（ed.2.0)04-02-05别
名：电解电容
关键词：电容
采用符号：S00077S00567
被替代的符号：S01358
形状类别：直线
功能类别：C存储
应用类别：电路图，接线图，功能图，安装简图，网络图，概略图S00573
称：可调电容器
Capacitor,adjustable
态：标准
发布日期：2001-07-01
上版标准序号：GB/T4728.4（ed.2.0)04-02-07关键词：电容
采用符号：S00081，S00567
被替代的符号：S01359
形状类别：箭头，直线
功能类别：C存储
GB/T4728.4—2018/IEC60617database应用类别：电路图，接线图，功能图，安装简图.网络图，概略图S00575
称：预调电容器
Capacitor with pre-set adjustment态：标准
发布日期：2001-07-01
上版标准序号：GB/T4728.4(ed.2.0)04-02-09关键
词：电容
采用符号：S00085，S00567
被替代的符号：S01360
形状类别：直线
功能类别：C存储
应用类别：电路图，接线图，功能图，安装简图，网络图，概略图S00577
称：差动电容器
Capacitor,differential
态：标准
发布日期：2001-07-01
上版标准序号：GB/T4728.4（ed.2.0)04-02-11关键词：电容
采用符号：S00081，S00567
被替代的符号：S01361
形状类别：箭头，直线
功能类别：C存储
应用类别：电路图，接线图，功能图，安装简图.网络图，概略图S00579
称：定片分离可调电容器
Capacitor,split and adjustable状
态：标准
发布日期：2001-07-01
上版标准序号：GB/T4728.4(ed.2.0)04-02-13关键词：电容
采用符号：S00081,S00567
被替代的符号：S01362
形状类别：箭头直线
功能类别：C存储
GB/T4728.4—2018/IEC60617database应用类别：电路图，接线图，功能图，安装简图，网络图，概略图S00581
称：热敏极性电容器
Capacitor,temperature dependent and polarized态：标准
发布日期：2001-07-01
上版标准序号：GB/T4728.4(ed.2.0)04-02-15别
名：陶瓷电容器
词：电容
采用符号：S00077,S00084，S00567应用注
释：A00231
形状类别：直线
功能类别：C存储
应用类
别：电路图，接线图，功能图，安装简图，网络图，概略图S00582
称：压敏极性电容器
Capacitor,voltage dependent and polarized态：标准
发布日期：2001-07-01
上版标准序号：GB/T4728.4(ed.2.0)04-02-16别
名：半导体电容器
词：电容
F号：S00077,S00084.S00567
采用符
应用注释：A00230
形状类别：直线
功能类别：C存储
GB/T4728.4—2018/IEC60617database应用类别：电路图，接线图，功能图，安装简图，网络图，概略图S00583
称：线圈，绕组，一般符号
Coil,windinggeneral symbol
态：标准
发布日期：2001-07-01
上版标准序号：GB/T4728.4（ed.2.0)04-03-01别
名：电感器，扼流圈
词：扼流圈，线圈，电感，绕组于:S00347,S00348,S00847,S00830,S00828,S01164,S00591,S01165,S00589,S01086.S00834.S00849,S00825,S00823.S00590.S00829,S00588,S00755,S00749,S00824,S00827.S00586.S00739.S00735.S00833.S00816.S00817.S00496.S00585.S01198S00832.S00690.S00835.S00753,S00842.S00815,S00845应用注释：A00127，A00263
被替代的符号：S00815，S00816.S00817.S01363形状类别：半圆
功能类别：R限制或稳定
应用类别：电路图，接线图，功能图，安装简图，网络图，概略图S00585
称：带磁芯的电感器
Inductor with magnetic core
态：标准
发布日期：2001-07-01
上版标准序号：GB/T4728.4(ed.2.0)04-03-03关键
词：电感器
于：S00591,S00587,S01114
F号：S00583
采用符
形状类
别：半圆，直线
别：R限制或稳定
功能类
应用类
别：电路图，接线图，功能图，安装简图，网络图，概略图S00586
称：磁芯有间隙的电感器
Inductorwithgapinmagnetic core态：标准
