【国家标准】 开槽盘头自攻螺钉

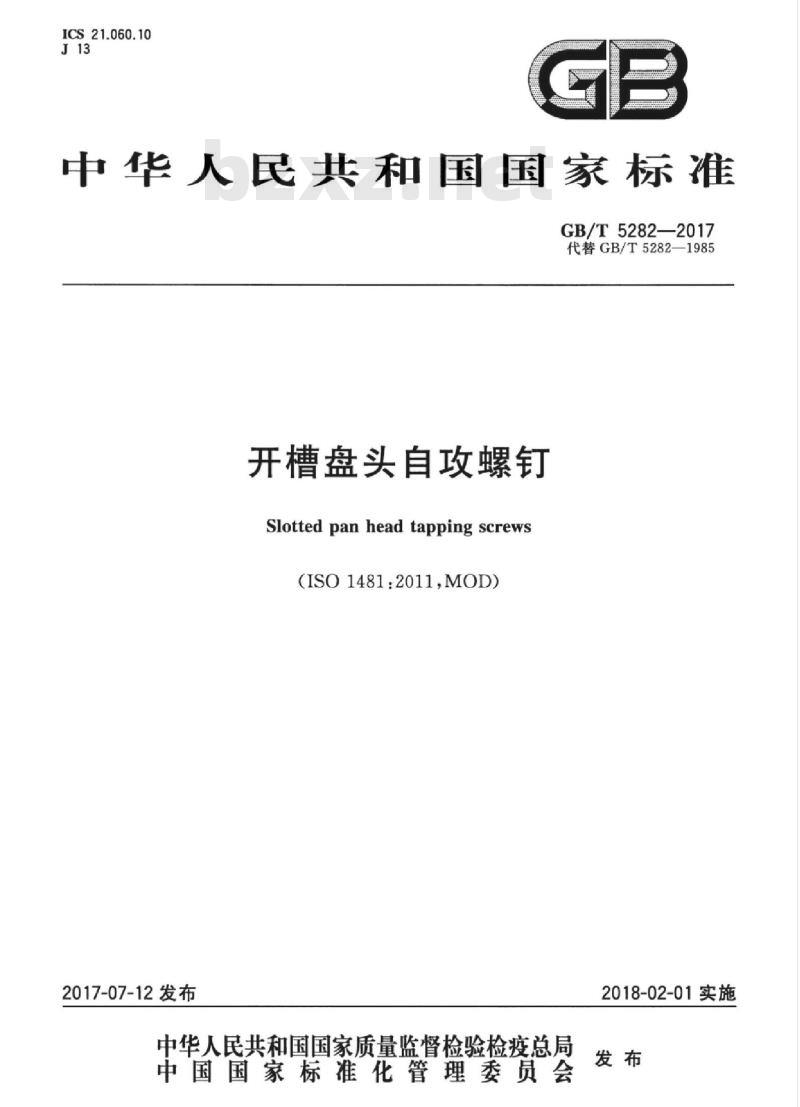

ICS21.060.10
中华人民共和国国家标准
GB/T5282—2017
代替GB/T5282—1985
开槽盘头自攻螺钉
Slotted pan head tapping screws(ISO1481:2011,MOD)
2017-07-12发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2018-02-01实施

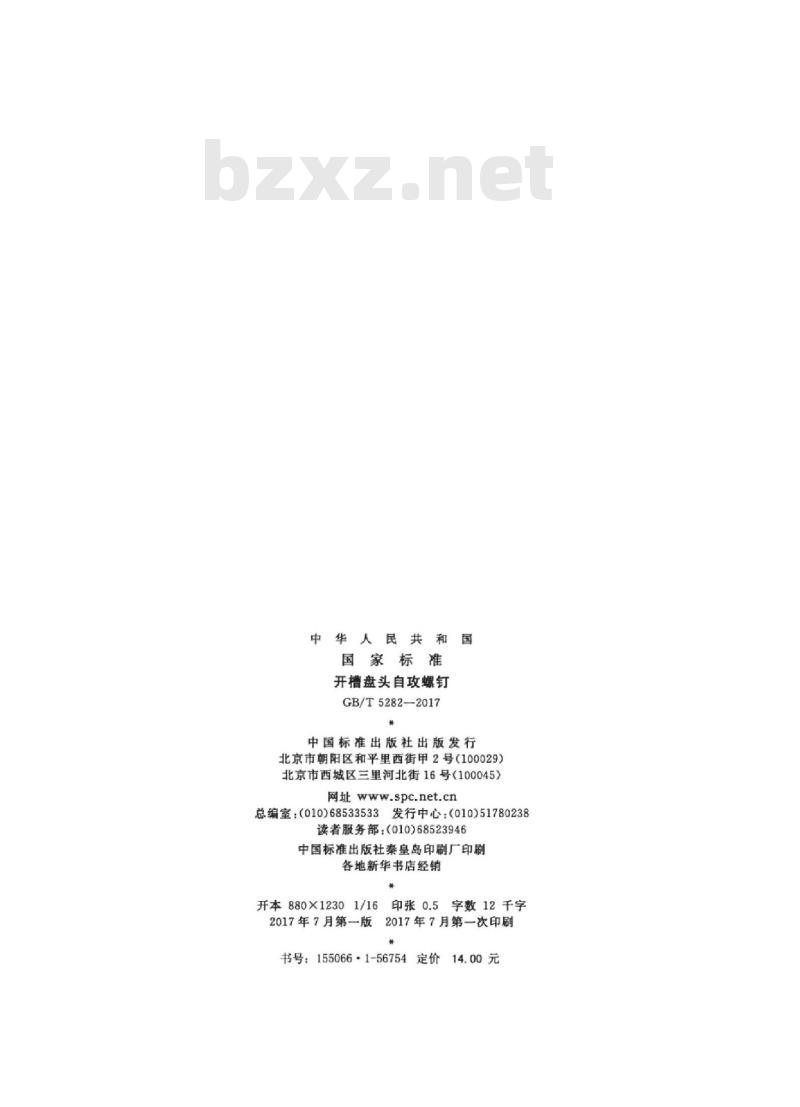

华人民共
国家标
开槽盘头自攻螺钉
GB/T5282—2017
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址spc.net.cn
发行中心：(010)51780238
总编室：（010)68533533
读者服务部：（010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880X12301/16印张0.5字数12千字2017年7月第一版2017年7月第一次印刷书号：155066·1-56754定价

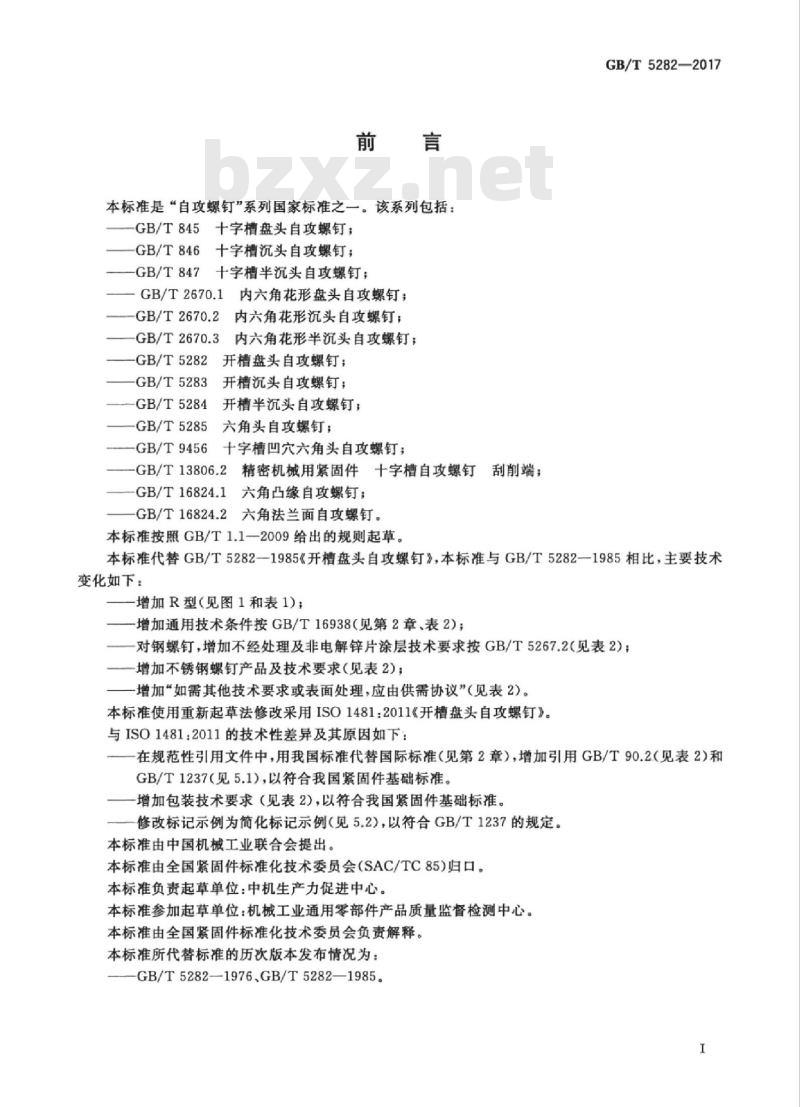

本标准是“自攻螺钉”系列国家标准之一。该系列包括：5十字槽盘头自攻螺钉；
GB/T845
GB/T846十字槽沉头自攻螺钉；
-GB/T847十字槽半沉头自攻螺钉；一GB/T2670.1内六角花形盘头自攻螺钉；GB/T2670.2内六角花形沉头自攻螺钉；-GB/T2670.3内六角花形半沉头自攻螺钉；2开槽盘头自攻螺钉；
-GB/T5282
GB/T5283
-GB/T5284
开槽沉头自攻螺钉：
开槽半沉头自攻螺钉；
5六角头自攻螺钉；
GB/T5285
GB/T9456
6十字槽凹穴六角头自攻螺钉：
-GB/T13806.2精密机械用紧固件十字槽自攻螺钉刮削端；GB/T16824.1六角凸缘自攻螺钉
GB/T16824.2六角法兰面自攻螺钉。本标准按照GB/T1.1一2009给出的规则起草。GB/T5282—2017
本标准代替GB/T5282—1985《开槽盘头自攻螺钉》，本标准与GB/T5282-1985相比，主要技术变化如下：
增加R型（见图1和表1)；
-增加通用技术条件按GB/T16938（见第2章、表2）；对钢螺钉，增加不经处理及非电解锌片涂层技术要求按GB/T5267.2（见表2)；增加不锈钢螺钉产品及技术要求（见表2）：增加“如需其他技术要求或表面处理，应由供需协议”（见表2）。本标准使用重新起草法修改采用ISO1481：2011《开槽盘头自攻螺钉。与ISO1481：2011的技术性差异及其原因如下：在规范性引用文件中，用我国标准代替国际标准（见第2章），增加引用GB/T90.2（见表2）和GB/T1237（见5.1），以符合我国紧固件基础标准。增加包装技术要求（见表2），以符合我国紧固件基础标准。修改标记示例为简化标记示例（见5.2），以符合GB/T1237的规定。本标准由中国机械工业联合会提出。本标准由全国紧固件标准化技术委员会（SAC/TC85）归口。本标准负责起草单位：中机生产力促进中心。本标准参加起草单位：机械工业通用零部件产品质量监督检测中心。本标准由全国紧固件标准化技术委员会负责解释。本标准所代替标准的历次版本发布情况为：GB/T5282—1976,GB/T5282—1985I
Hii KAoNhi KAca
HiKAoNhiKAca

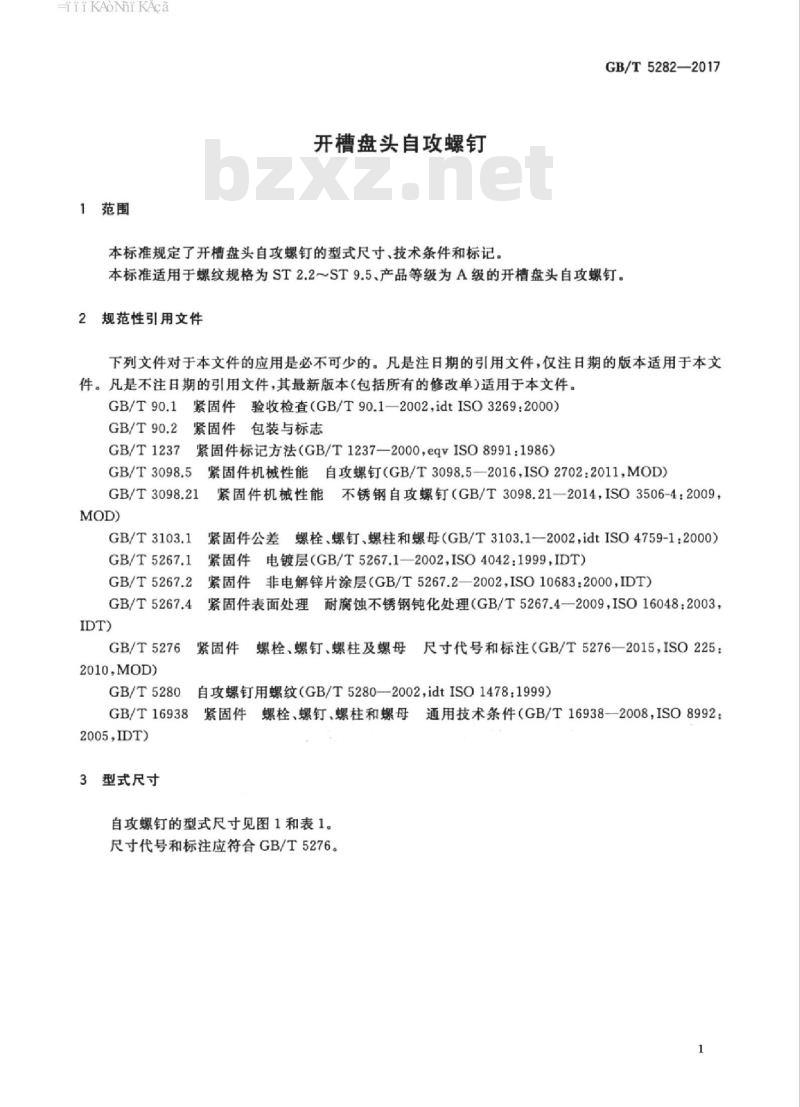

1范围
开槽盘头自攻螺钉
本标准规定了开槽盘头自攻螺钉的型式尺寸、技术条件和标记。GB/T5282—2017
本标准适用于螺纹规格为ST2.2～ST9.5、产品等级为A级的开槽盘头自攻螺钉。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T90.1紧固件验收检查（GB/T90.1—2002，idtISO3269.2000）GB/T90.2
紧固件包装与标志
GB/T1237
紧固件标记方法（GB/T1237—2000，eqvISO8991：1986）GB/T3098.5紧固件机械性能自攻螺钉（GB/T3098.5—2016，ISO2702:2011，MOD）GB/T3098.21
GB/T3103.1
紧固件机械性能不锈钢自攻螺钉（GB/T3098.21—2014，ISO3506-4：2009，紧固件公差螺栓、螺钉、螺柱和螺母（GB/T3103.1一2002，idtISO4759-1:2000）GB/T5267.1紧固件电镀层（GB/T5267.1—2002，ISO4042：1999，IDT）GB/T5267.2
紧固件非电解锌片涂层（GB/T5267.2—2002，ISO10683：2000，IDT）GB/T5267.4
1紧固件表面处理耐腐蚀不锈钢钝化处理（GB/T5267.4—2009，ISO16048：2003，IDT)
GB/T5276
2010,MOD)
紧固件
螺栓，螺钉、螺柱及螺母尺寸代号和标注（GB/T5276一2015，ISO225：自攻螺钉用螺纹（GB/T5280—2002，idtISO1478：1999）GB/T5280E
GB/T16938
紧固件螺栓，螺钉、螺柱和螺母通用技术条件（GB/T16938一2008，ISO8992：2005,IDT)
3型式尺寸
自攻螺钉的型式尺寸见图1和表1。尺寸代号和标注应符合GB/T5276。1
iikAoNhiKAca
GB/T5282—2017
尺寸。应在第一扣完整螺纹的小径处测量。2
c）R型
TiKAoNiKAca
螺纹规格
C型和R型
注：阶梯实线间为优选长度范围。P
螺距。
”不能制造带“二”标记的长度规格ST2.9
表1尺寸
GB/T5282—2017
单位为毫米
iiKAoNhiKAca
GB/T5282—2017
技术条件和引用标准
技术条件和引用标准见表2。
通用技术条件
机械性能
5标记
产品等级
表面处理
验收及包装
5.1标记方法
表2技术条件和引用标准
GB/T16938Www.bzxZ.net
GB/T5280
GB/T3098.5
GB/T3103.1
不经处理；
电镀技术要求按GB/T5267.1
非电解锌片涂层技术要求按GB/T5267.2不锈钢
A2-20H.A4-20H,A5-20H
GB/T3098.21
简单处理；
钝化处理技术要求按GB/T5267.4如需其他技术要求或表面处理，应由供需协议GB/T 90.1,GB/T90.2
标记方法按GB/T1237规定。
5.2标记示例
螺纹规格为ST3.5、公称长度l=16mm、钢制，表面不经处理，末端C型产品等级A级的开槽盘头自攻螺钉的标记：
自攻螺钉
GB/T5282ST3.5X16
书号：155066·1-56754
GB/T5282-2017
定价：
