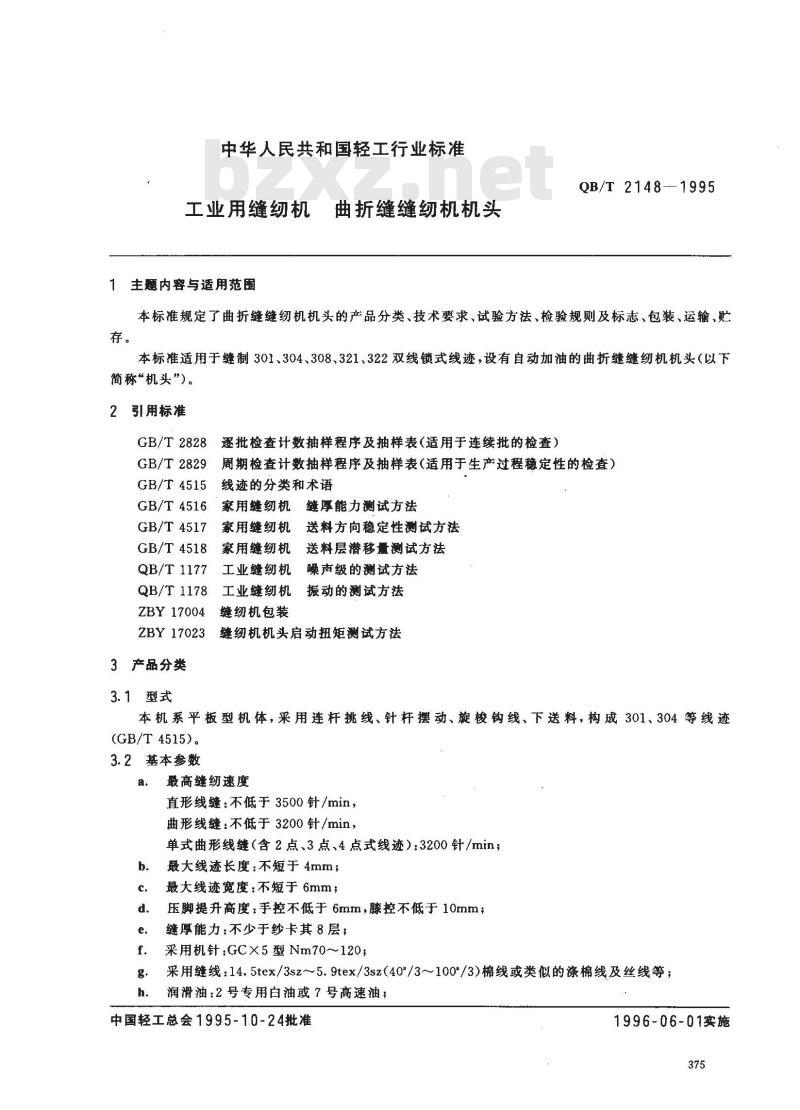

【轻工行业标准(QB)】 工业用缝纫机曲折缝缝纫机机头

中华人民共和国轻工行业标准
工业用缝纫机
1主题内容与适用范围
曲折缝缝纫机机头
QB/T 2148-1995
本标准规定了曲折缝缝纫机机头的产品分类、技术要求、试验方法、检验规则及标志、包装、运输，贮存。
本标准适用于缝制301、304、308.321、322双线锁式线迹，设有自动加油的曲折缝缝纫机机头（以下简称“机头”)。
2引用标准
GB/T 2828
GB/T 2829
GB/T4515
GB/T4516
GB/T4517
GB/T4518
QB/T1177
QB/T1178
ZBY 17004
ZBY 17023
3产品分类
3.1型式
逐批检查计数抽样程序及抽样表（适用于连续批的检查）周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）线迹的分类和术语
家用缝纫机缝厚能力测试方法
家用缝纫机送料方向稳定性测试方法家用缝纫机送料层潜移量测试方法噪声级的测试方法
工业缝纫机
工业缝纫机
振动的测试方法
缝纫机包装
缝纫机机头启动扭矩测试方法
本机系平板型机体，采用连杆挑线、针杆摆动、旋梭钩线、下送料，构成301、304等线迹(GB/T 4515)。
3.2基本参数
最高缝纫速度
直形线缝：不低于3500针/min，曲形线缝：不低于3200针/min：单式曲形线缝（含2点、3点、4点式线迹）：3200针/min；最大线迹长度：不短于4mm；
最大线迹宽度：不短于6mm；
压脚提升高度：手控不低于6mm，膝控不低于10mm;缝厚能力：不少于纱卡其8层；
采用机针：GCX5型Nm70~120；
采用缝线：14.5tex/3sz~～5.9tex/3sz（40°/3~～100°/3）棉线或类似的涤线及丝线等；润滑油：2号专用白油或7号高速油，中国轻工总会1995-10-24批准
1996-06-01实施

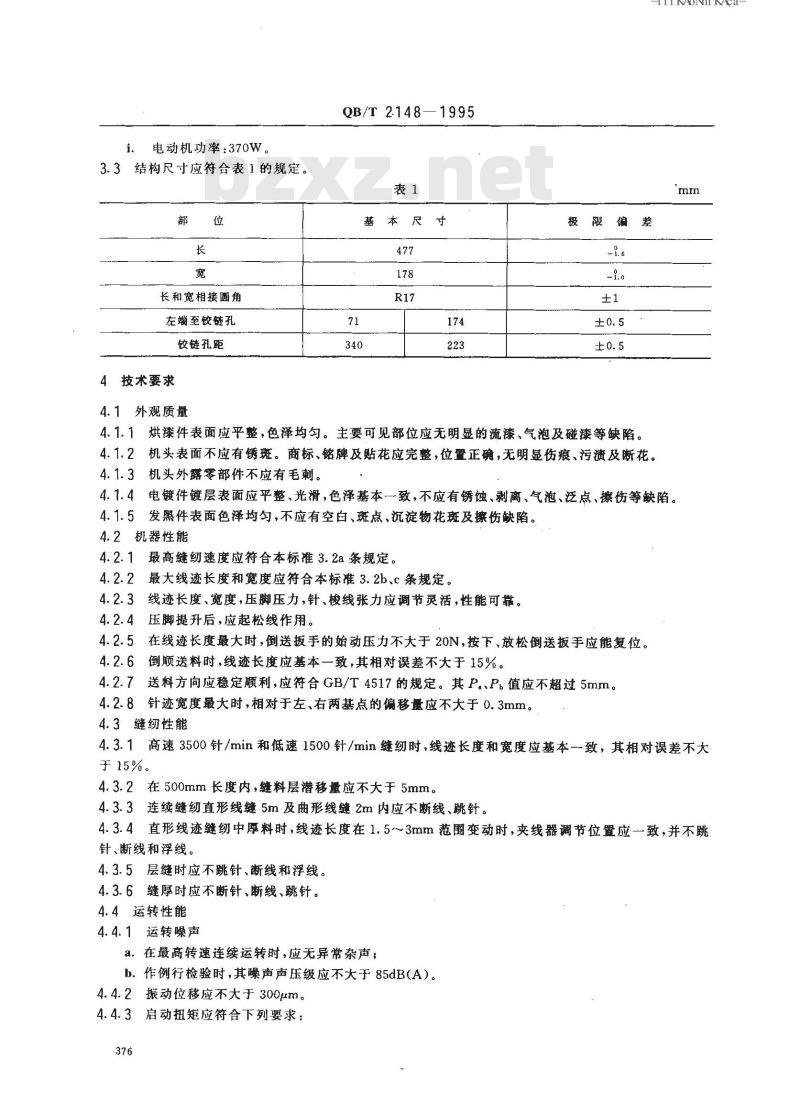

电动机功率：370W。
3.3结构尺寸应符合表1的规定。部
长和宽相接圆角
左至铰链孔
铰链孔距
4技术要求
4.1外观质量
QB/T2148—1995
基本尺寸
-i KAoNni KAca-
极限偏差
4.1.1烘漆件表面应平整，色泽均匀。主要可见部位应无明显的流漆、气泡及碰漆等缺陷。4.1.2机头表面不应有锈斑。商标、铭牌及贴花应完整，位置正确，无明显伤痕、污溃及断花。4.1.3机头外露零部件不应有毛刺。4.1.4电镀件镀层表面应平整、光滑，色泽基本一致，不应有锈蚀、剥离、气泡、泛点、擦伤等缺陷。4.1.5发黑件表面色泽均匀，不应有空白、斑点、沉淀物花斑及擦伤缺陷。4.2机器性能
4.2.1最高缝纫速度应符合本标准3.2a条规定。4.2.2最大线迹长度和宽度应符合本标准3.2b、C条规定。4.2.3
线迹长度、宽度，压脚压力，针、梭线张力应调节灵活，性能可靠。4.2.4压脚提升后，应起松线作用。4.2.5在线迹长度最大时，倒送扳手的始动压力不大于20N，按下、放松倒送扳手应能复位。4.2. 6
倒顺送料时，线迹长度应基本一致，其相对误差不大于15%。送料方向应稳定顺利，应符合GB/T4517的规定。其P。、P值应不超过5mm。4.2.8针迹宽度最大时，相对于左、右两基点的偏移量应不大于0.3mm。4.3缝纫性能
4.3.1高速3500针/min和低速1500针/min缝纫时，线迹长度和宽度应基本一致，其相对误差不大于15%。
4.3.2在500mm长度内，缝料层潜移量应不大于5mm。4.3.3连续缝纫直形线缝5m及曲形线缝2m内应不断线、跳针。4.3.4直形线迹缝纫中厚料时，线迹长度在1.5～3mm范围变动时，夹线器调节位置应致，并不跳针、断线和浮线。
4.3.5层缝时应不跳针、断线和浮线。4.3.6缝厚时应不断针、断线、跳针。4.4运转性能
4.4.1运转噪声
a.在最高转速连续运转时，应无异常杂声；b作例行检验时，其噪声声压级应不大于85dB(A)。4.4.2振动位移应不大于300μm。4.4.3启动扭矩应符合下列要求：376
a.直形针迹：不大于0.7N·m；
b.曲形针迹；不大于o.9Nm。

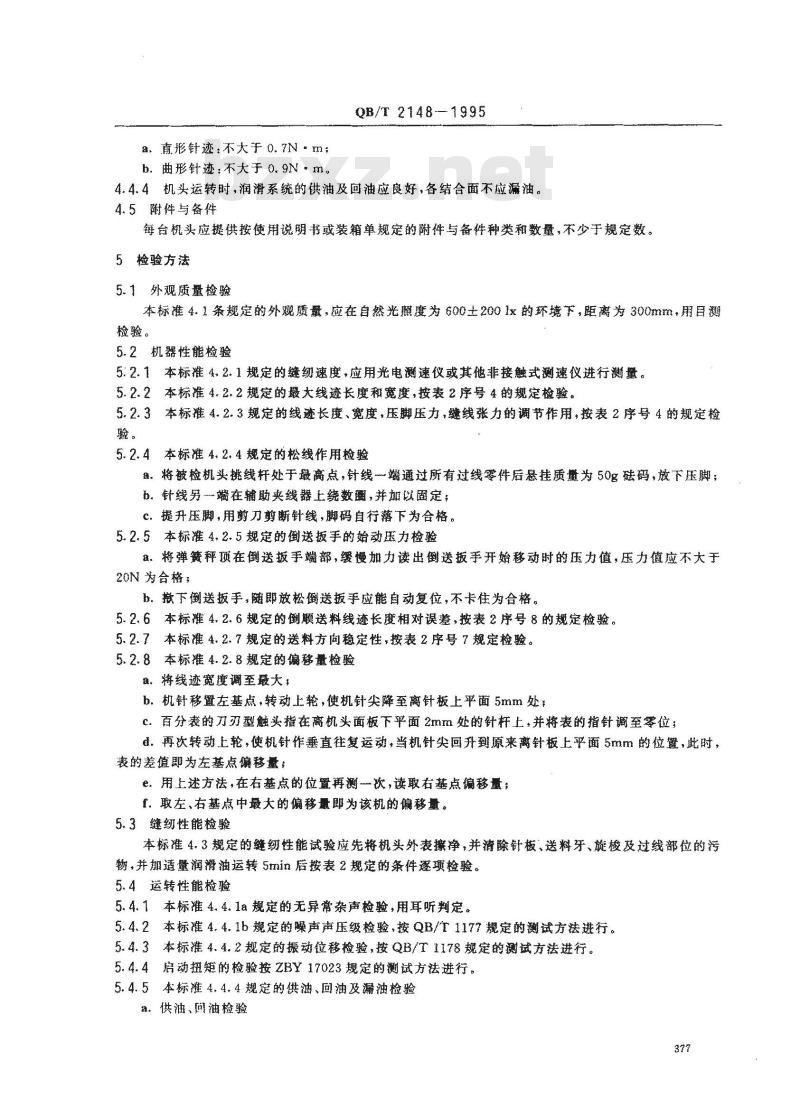

QB/T2148-1995
4.4.4机头运转时，润滑系统的供油及回油应良好，各结合面不应漏油。4.5附件与备件
每台机头应提供按使用说瑚书或装箱单规定的附件与备件种类和数量，不少于规定数。5检验方法
5.1外观质量捡验
本标准4.1条规定的外观质量，应在自然光照度为600土2001x的环境下，距离为300mm，用目测检验。
5.2机器性能检验
5.2.1本标谁.2.1规定的缝纫速度，应用光电测速仪或其他非接触式测速仪进行测量。5.2.2本标准4.2.2规定的殿大线迹长度和宽度，按表2序号4的规定检验。5.2.3本标准4.2.3规定的线迹长度、宽度，压脚压力，缝线张力的调节作用，按表2序号4的规定检验。
5.2.4本标4.2.4规定的松线作用检验售将被检机头挑线杆处于最高点，针线一端通过所有过线零件后悬挂质量为50g码，放下压脚；。针线另端在辅助夹线器上绕数圈，并加以固定：C.提升压脚，用剪刀剪断针线，脚码自行落下为合格。5.2.5本标准4.2.5规定的倒送扳手的始动压力检验a.将弹赞秤顶在倒送扳手端部，缓慢加力读出倒送扳手开始移动时的压力值，压力值应不大于20N为合格：
b.撤下倒送扳手，随邸放松倒送扳手应能自动复位，不卡住为合格。5.2.6本标准4.2.6规定的倒顺送料线迹长度相对误差，按表2序号8的规定检验。5.2.7本标准4.2.7规定的送料方向稳定性，按表2序号7规定检验。5.2.8本标推4.2.8规定的偏移量检验群，将线迹宽度调至最大
b.机针移置左基点，转动轮，使机针尖降至离针板上平面5mm处：c.百分表的刀刃型触头指在高机头面板下平面2mm处的针杆上，并将表的指针调至零位；，再次转动上轮，使机针作垂直往复运动，当机针尖回升到原来离针板上平面5mm的位置，此时，表的差值即为左基点偏移量：
e.用上述方法，在右基点的位置再测一次，读取右基点移量；f.取左、右基点中最大的懈移量即为该机的偏移量。5.3缝纫性能检验
本标准4.3规定的缝纫性能试验应先将机头外表擦净，并清除针板、送料牙、旋梭及过线部位的污物，并加适量润滑油运转5min后按表2规定的条件逐项检验。5.4运转性能检验
5.4.1本标准4.4.1a规定的无异常杂声检验，用耳听判定。5.4.2本标准4.4.1b规定的声声压级检验，按QB/T1177规定的测试方法进行。5.4.3本标准4.4.2规定的摄动位移检验，按QB/T1178规定的测试方法进行。5.4.4启动扭矩的检验按ZBY17023规定的测试方法进行。5.4.5本标准4.4.4规定的供油、回油及漏油检验.供油、问油检验
-iiiKAoNiKAca-
001×可影数(%)浓实用
01（%）
0090018
0008000
00s1~00
uu/特
09X008
09×009
业本台
000881
(22/01
2s2/00)
z/xa6s
919909
（97）
QB/T2148—1995

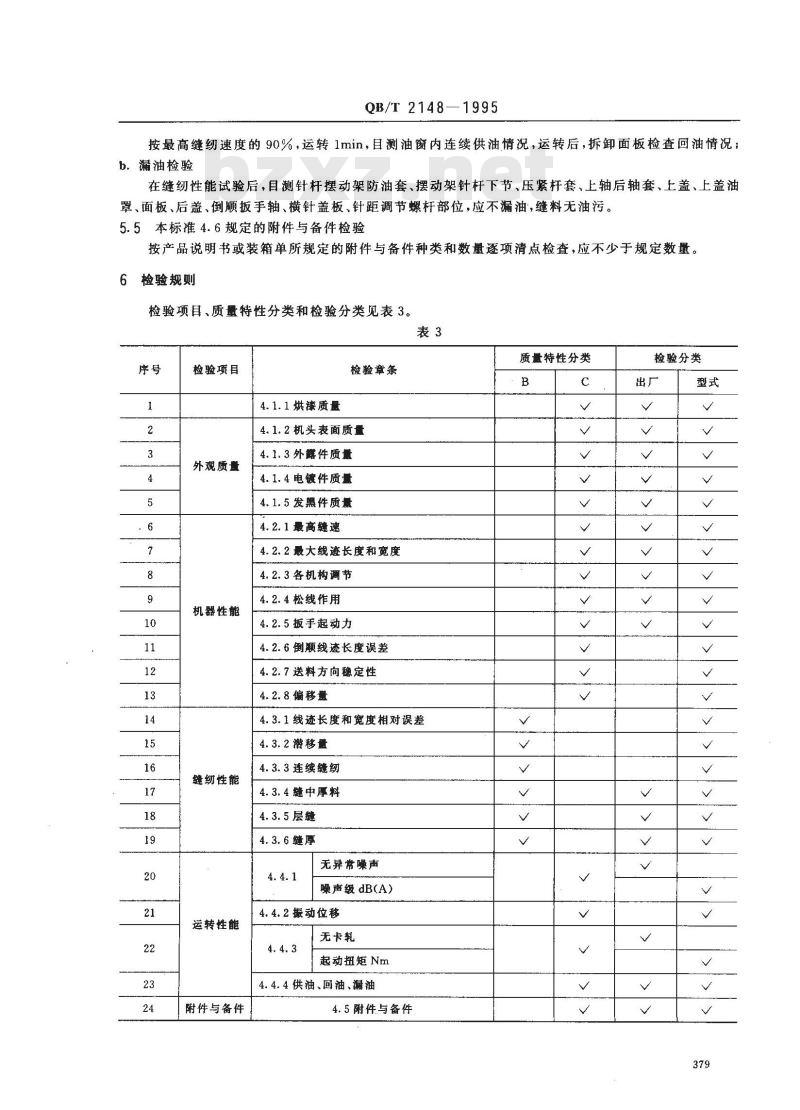

按最高缝纫速度的90%，运转1min，目测油窗内连续供油情况，运转后，拆卸面板检查回油情况；b.漏油检验
在缝纫性能试验后，目测针杆摆动架防油套、摆动架针杆下节、压紧杆套、上轴后轴套、上盖、上盖油罩、面板、后盖、倒顺扳手轴、横针盖板、针距调节螺杆部位，应不漏油，缝料无油污。5.5本标准4.6规定的附件与备件检验按产品说明书或装箱单所规定的附件与备件种类和数量逐项清点检查，应不少于规定数量。6检验规则
检验项目、质量特性分类和检验分类见表3。表3
检验项目
外观质量
机器性能
缝纫性能
运转性能
附件与备件
4.1.1烘漆质量
检验章条
4.1.2机头表面质量
4.1.3外露件质量
4.1.4电镀件质量
4.1.5发黑件质量
4.2.1最高缝速
4.2.2最大线迹长度和宽度
4.2.3各机构调节
4.2.4松线作用
4.2.5扳手起动力
4.2.6倒顺线迹长度误差
4. 2. 7 送料方向稳定性
4.2.8偏移盘
4.3.1线迹长度和宽度相对误差
4.3.2潜移量
4.3.3连续缝纫
4.3. 4缝中厚料
4.3.5层缝
4.3.6缝厚
无异常噪声
噪声级dB(A）
4.4.2振动位移
无卡轧
起动扭矩Nm
4.4.4供油、回油、漏油
4. 5 附件与备件
质量特性分类
检验分类
—1995
QB/T 2148
iiiKAoNiKAca-
6.1机头必须经检验部门检验合格才能出厂，并附有检验合格证及-块连续线迹的缝样，其尺寸为100mm X 30mm .
6.2检验分类
产品检验分出厂检验和型式检验两类。6.2.1出厂检验
产品交货时，必须进行出广检验，检验的规则和项目按出厂检验规定。收货方有权按本标准规定的出厂检验项目进行验收。6.2.2型式检验
有下列情况之一，需对产品质量进行全面考核，应进行型式检验。。新产品或老产品转厂生产的试制定型鉴定；b。正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；c。正常生产时每3个月应周期性检验一次；d．产品长期停产后，恢复生产时；e、出广检验结果与上次型式检验有较大差异时；f.上级质量监督机构提出进行型式检验的要求时。6.2.3产品质量特性及检验分类
按产品质墅特性不符合的严重程度分为B类不合格及C类不合格。6.3出厂检验规则
6.3.1样本的抽取
样本应从提交的检验批中随机抽取。6.3.2检查水平、抽样方案、合格质量水平及样本大小，按表4规定。表4
检查水平
抽样方案
不合格分类
单位样本检验项数
合格质量水平（AQL)
批量范围
26~150
151～1200
样本大小字母
注：（①单位样本为每台机头；样本大小
②A.、R.判定数的规定：B类按不合格品数计，C类按不合格数计。6.3.3检查批合格或不合格的判断B
正常检查一次抽样
根据样本检查的结果，若在样本中发现的B类不合格品数和C类不合格数，分别均小于或等于对应的合格判定数（A.）,则判该检查批是合格批。若在样本中发现的B类不合格品数和C类不合格数，分别大于或等于对应的不合格判定数（R。），则判该检查批是不合格批。6.3.4检验后不合格品和批的处置按GB/T2828中4.12条的规定。
6.4型式检验
6.4.1样本的抽取
QB/T 2148--1995
样本应从本周期制造的并经出厂检验合格的某个批或若干批中抽取，并要保证所得到的样本能代表本周期的制造技术水平。
6.4.2判别水平、抽样方案、不合格质量水平及样本大小按表5规定。表5
检查水平
抽样方案
不合格分类
样本单位检验项数
不合格质量水平(RQL)
注：①单位样本为每台机头。
样本大小Www.bzxZ.net
②Ac、R。判定数的规定：B类按不合格品数计，C类按不合格数计。6.4.3型式检验合格或不合格的判断B
正常检查二次抽样
根据样本检查的结果，若在第一样本中发现B类不合格品数和C类不合格数，分别均小于或等于对应的第一判定数(A),则判该批是合格批。若在样本中发现B类的不合格品数和C类不合格数有一类大于或等于对应的第一不合格判定数（R。），则判该批是不合格批。若在第一样本中发现的不合格品数或不合格数，有一类或几类大于对应的第一合格判定数（A），同时又均小于对应的第一不合格判定数(R。）,则抽第二个样本进行检查。若在第二样本中发现的B类不合格品数总和及C类的不合格数总和，分别均小于或等于对应的第二合格判定数（A。），则判该批是合格批。若在第一和第二样本中发现的B类不合格品数总和或C类的不合格数总和有一类大于或等于对应的第二不合格判定数（R），则判该批是不合格批。6.4.4型式检验后的处置
按GB/T2829中4.12条规定。
7标志、包装、运输、存
7.1标志
机头应有下列标志：
a.产品型号、名称、规格；
b．商标；
c．制造厂厂名，
d．制造日期或编号。
7.2包装、运输、贮存
按ZBY17004的规定。
附加说明：
本标准由中国轻工总会质量标准部提出。本标准由全国缝纫机标准化中心归口。本标准由上海协昌缝纫机厂、南京513厂、上海缝纫机一厂、武汉服装机械厂负责起草。本标准主要起草人陈家联、何朝旭、李美娣、马汝洁。381
