【行业标准】 定向结构麦秸板

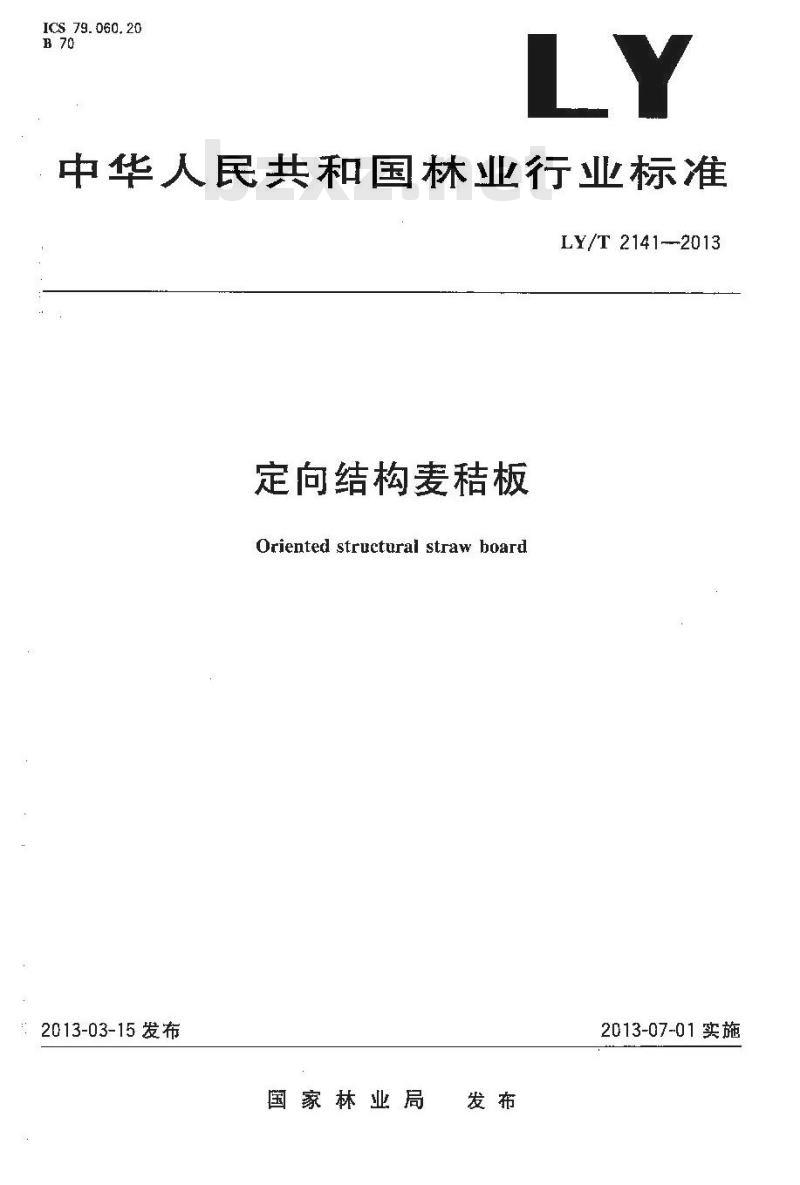

ICS 79. 060. 20
中华人民共和国林业行业标准
LY/T2141--2013
定向结构麦秸板
Oriented structural straw board2013-03-15发布
国家林业局
2013-07-01实施

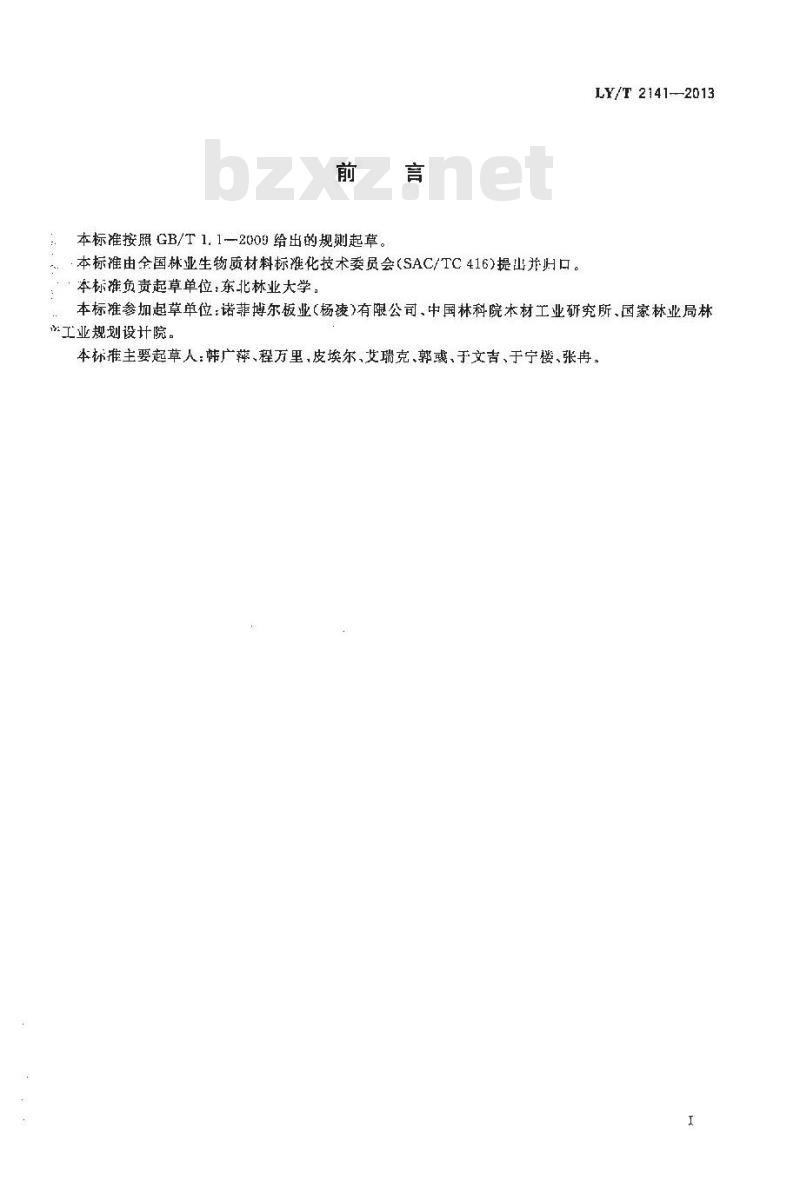

本标准按照GB/T1.1一2009给出的规则起草。：·本标推由全国林业生物质材料标准化技术委员会（SAC/TC416)提山并口。本标准负责起草单位，东北林业大学。LY/T 2141--2013
本标准参加起草单位：诺菲博尔板业（杨凌)有限公司、中国林科院本材工业研究所、国家林业局林产工业规划设计院。
本标准主要起草人：韩广萍、程万里，皮埃尔、艾瑞克、郭惑、于文吉、于宁楼、张冉。1

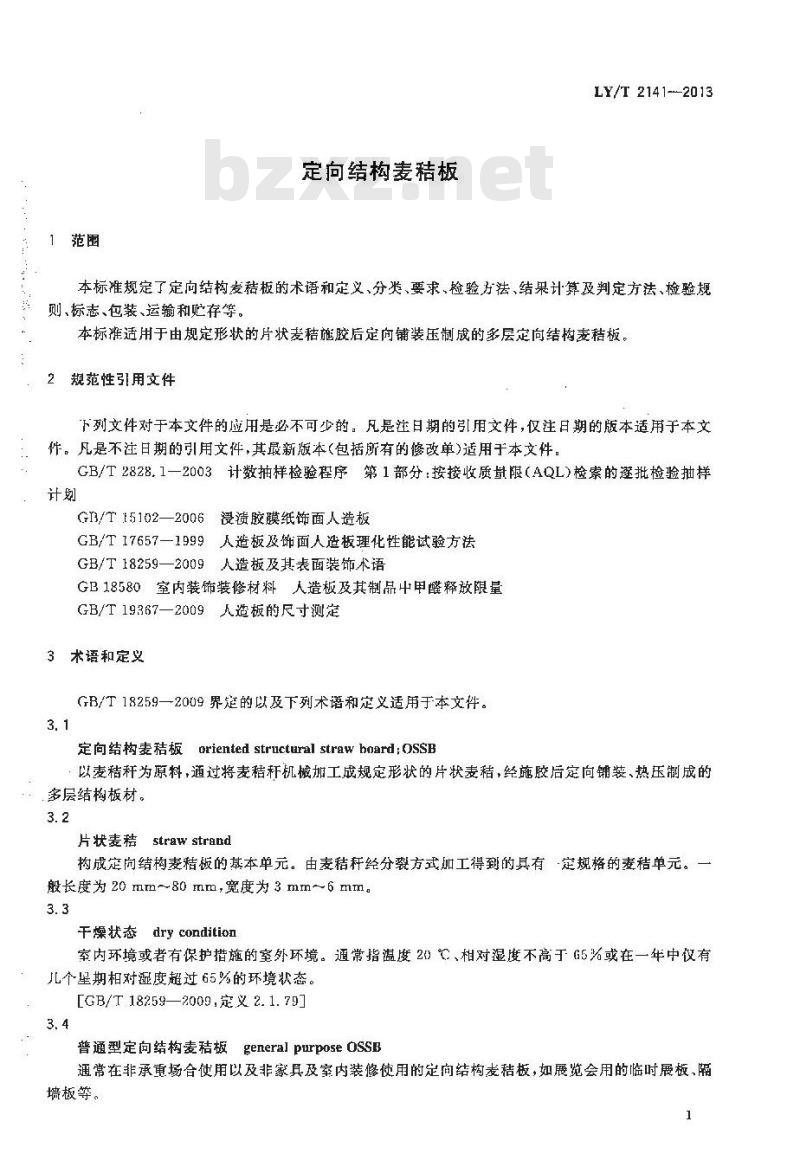

定向结构麦猜板
LY/T 2141-2013
本标准规定了定向结构麦秸板的术语和定义、分类、要求、检验方法、结果计算及判定方法、检验规则、标志、包装、运输和贮存等。本标准适用于由规定形状的片状麦秸施胶后定向铺装压制成的多层定向结构麦秸板。2
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T2828.1一2003计数抽样检验程序第1部分：按接收质量限（AQL)检索的遂批检验抽样计划
GB/T15102—2006浸溃胶膜纸饰面人造板GB/T17657—1999人造板及饰面人造板理化性能试验方法GB/T18259—2009人造板及其表面装饰术语GB18580室内装饰装修材料人造板及其制品中甲醛释放限量GB/T19367—2009人造板的尺寸测定3术语和定义
GB/T 18259—2009 界链的以及下列术语和定义适用于本文件。3.1
定向结构麦秸板oriented structural straw board;OSSB以麦精秆为原料，通过将麦精杆机械加工成规定形状的片状麦精，经施胶后定向铺装，热压制成的，多层结构板材。
片状麦秸 straw strand
构成定向结构麦秸板的基本单元。由麦秸秆经分裂方式加工得到的具有定规格的麦秸单元。般长度为 20 mm~80 mm,宽度为 3 mm6 mm。3.3
干燥状态dry condition
案内环境或者有保护措施的室外环境。通常指温度20℃、相对湿度不高于G5%或在一年中仅有儿个期相对湿度超过65%的环境状态。[GB/T 18259—2009,定义 2. 1. 79]3.4
普通型定向结构麦秸板generalpurposeOSB通常在非承重场合使用以及非家具及室内装修使用的定向结构麦秸板，如展览会用的临时展板，厢墙板等。
LY/T 2141—2013

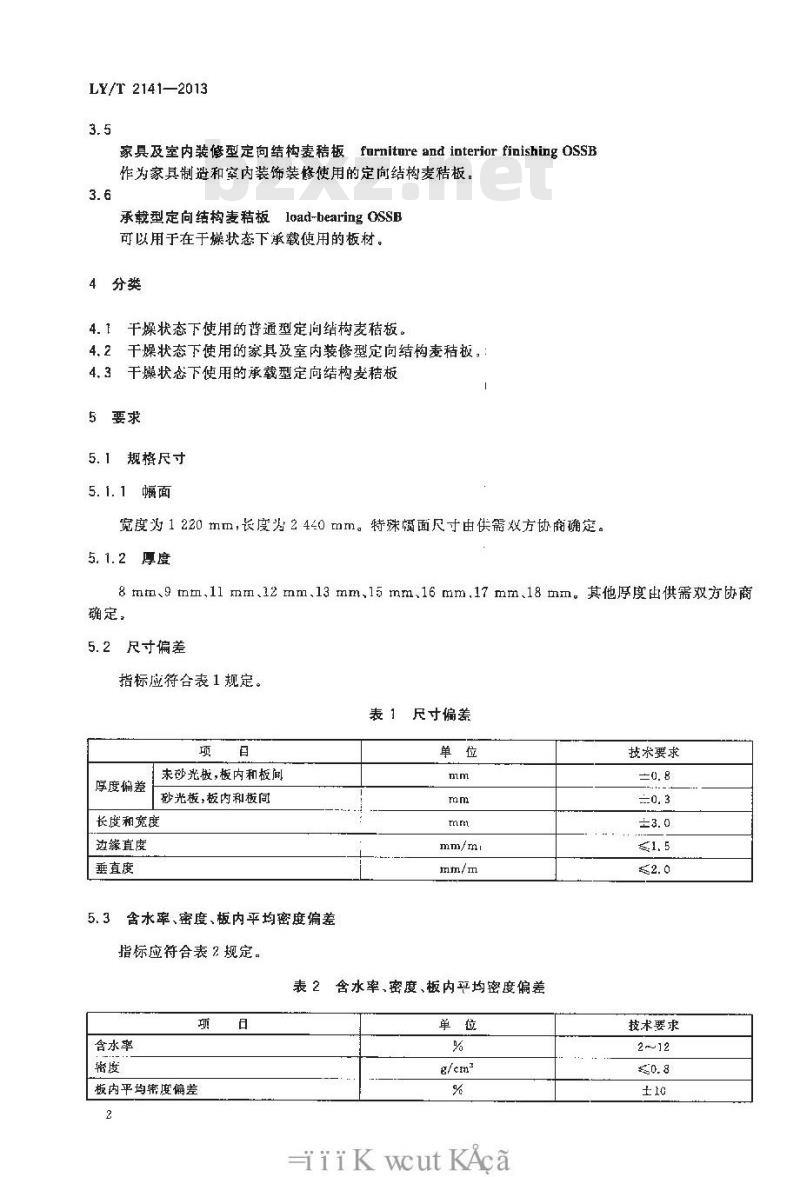

家具及室内装修型定向结构麦秸板furniture and interior finishing OSSB作为家具制造和室内装饰装修使用的定向结构麦秸板。3.6
承载型定向结构麦秸板load-bearingOSSB可以用于在于燥状态下承载使用的板材。4分类
4.1干燥状态下使用的普通型定向结构麦秸板，4.2干燥状态下使用的家具及室内装修型定向结构麦秸被，4.3干燥状态下使用的承载型定向结构麦秸板5要求
5.1规格尺寸
5. 1. 1 蝇面
宽度为1220mm，长度为2420mm。特殊幅面尺寸由供需双方协商确定。5.1.2厚度
8 mm、9 mm、11 mm、12 mm,13 mm,15 mm.16 mm,17 mm18 mm。其他厚度由供需双方协商确定。
5.2尺寸偏差
指标应符合表1规定。
表1尺寸偏差
未砂光板，板内和板间
厚度偏差
砂光板，板内和板间
长度和宽度
边缘直度
垂直度
含水率、密度、板内平均密度偏差5.3
指标应符合表2规定。
表 2含水率,密度、板内平均密度偏差含水率
板内平均密度偏差
-iiKwcutkAca
技术要求
技术要求

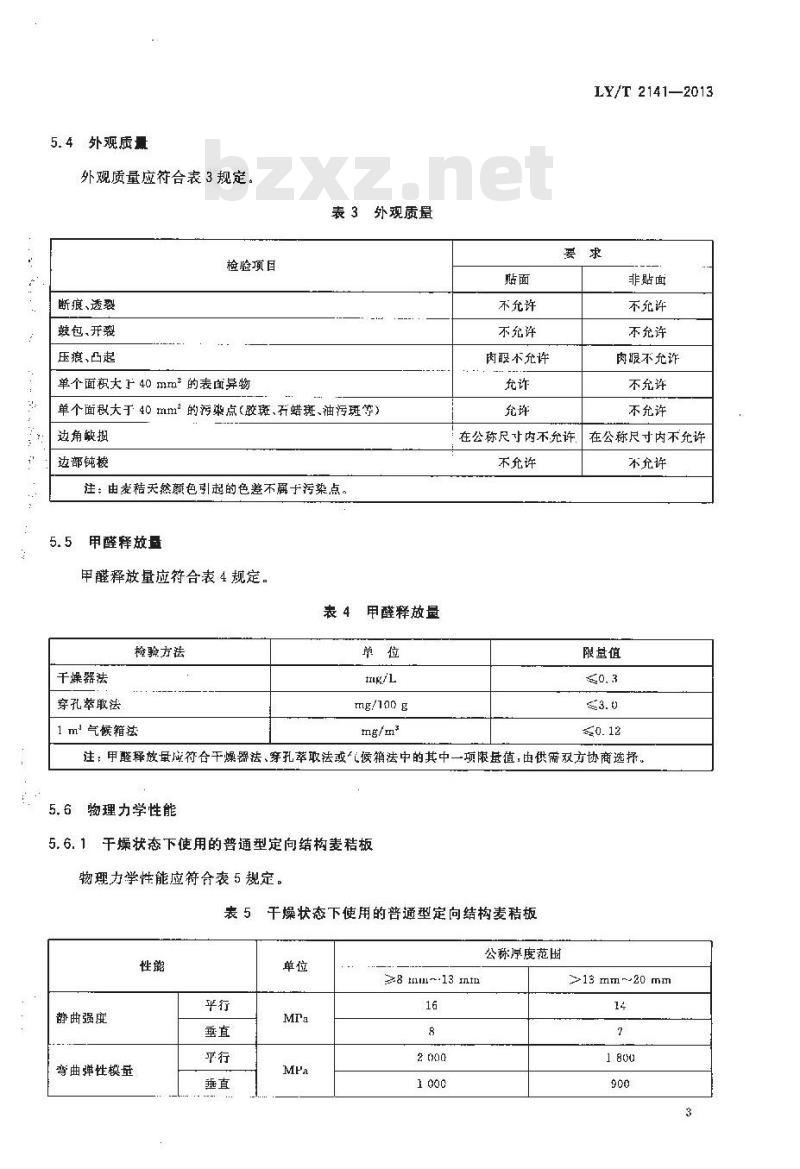

5.4外观质量
外观质量应符合表3规定。
检验项目
断痕、透裂
鼓包、开裂
压痕、凸起
单个面积大了40 mm的表面异物
表3外观质量
单个面积大于40 mm的污染点（胶斑、石蜡斑、油污斑等）边角缺报
边部钝棱
注由麦秸天然色引起的色差不属于污点。5.5
甲醛释放盘
甲醛释放量应符合表 4规定。
表4甲醛释放量
检验方法
千燥器法
穿孔萃取法
1ml气候箱法
mg/100 g
不充许
不充许
肉眼不允许
LY/T21412013
非贴面
不充许
不允许
肉不允诈
不充许
不允许
在公称尺寸内不允许
在公称尺寸内不允许
不允许
不允许
注；甲醛释放量应符合干燥器法、穿孔萃取法或候箱法中的其中一项限基值，由供需双方协商选择。5.6
物理力学性能
5.6.1干爆状态下使用的普通型定向结构麦秸板物理力学性能应符合表5规定。
静曲强度
弯曲弹性模量
干燥状态下使用的普菩通型定向结构麦秸板单位
8 mm~13 nm
公称厚度范围
>13mm~20mm
LY/T 2141-2013
内结合强度
2h吸水厚度膨胀率
表5（续）
≥8 mm~13 mm
5. 6.2干燥状态下使用的家具及室内装修型定向结构麦秸板物理力学性能应符合表6规定。
公称厚度范围
>13 mm~20 mm
表 6于燥状态下使用的家具及室内装修型定向结构麦秸板性能
静曲强度
弯曲弹性模蛋
内结合强度
表面结合强度
2 h吸水厚度膨胀率
握螺钉力(厚度≥15 mm 的板,
测定握螺钉力）
28 mm--13 mm
公称厚度范围
>13 mm~20 mm
嵌面握螺钉力2900，板边握爆钉力=600注，平行是指沿若板材长度的方向，垂直是指垂直于板材长度的方向。5.6.3干燥状态下使用的承载型定向结构麦秸板物理力学性能应符合表7规定。
于燥状态下使用的承载型定向结构麦秸板性能
静曲强度
弯曲弹性模量
内结合强度
24 h吸水厚度膨胀率
28 mm~13 mml
公称厚度范园
>13 mm~20 mm
注1：平行是指沿着板材长度的方问，垂直是指垂直于板材长度的方向。注2:握螺钉力的测定和具体指标由供带双方协商确定。4
-iiiKwcutKAca
6检验方法
外观质量
按GB/T15102—2006中6.1规定进行。6.2规格尺寸
6.2.1厚度
按GB/T19367—2009中8.1规定进行。6.2.2
长度和宽度
按GB/T19367—2009中8.2规定进行。垂直度
按CB/T193672009中8.3规定进行。边缘直度
按GB/I19367--2009中8.4规定进行。6.3理化性能
仪器及量具
理化性能检验仪器及量其如下：千分尺,分度值o.nl mm
游标卡尺，分度值0.1mm；
钢卷尺，分度值1.0mm；
天平，感量0.01g。
试件的取样
6.3.2.1试样制取
根据图1将样本锯割成三块试样，并注明试样号码，上、下表面和板边位置。LY/T 2141—2013
LY/T 2141--2013
6.3.2.2试件制取
样本长
样本长
图1定向结构麦秸板试样制作图
单位为旁米
每块试样按表8和图2规定制取试件，L=5001nm~～600 mml。对于静曲强度和弹性模量,表面结合强度试件，应标识区分上、下表面，并将同一表面试件作为同一组试件，分别测试。试件不允许焦边边棱应平直，相邻两边为直角。表8试件尺寸、数量及编号
测试项口
含水率
静曲强度
弯曲弹性模盘
内结合强度
表血结合强度
吸水厚度膨胀率
握螺钉力
试件尺寸
100×100
每个试件质量
不小下 20 笋
长20十50，但不小于
150，宽50
50×50
50×50
50×50
150×50
试件数量
纵横各 6
纵横各6
试件编号
-iiiKwcutKAca
距试样板边 50血m
以内任意位置
板的公称厚度（mm）
距试样板边50Im
以内任意位授
测试项目
干燥器法
甲藤释放量
穿孔举取法
气候箱法
6.3.3检验方法
6.3.3.1含水率测定
试件尺寸
150×50
1000X500
表8(续）
试件数量
质量30cg
试件编号
图2定向结构麦秸板试件制作图
按GB/T17657—1999中4.3规定进行。6.3.3.2密度及密度偏差测定
LY/T 2141--2013
距试样板边50mm
以内任意位置
距试样板边50mm
以内任意位置
距试样板边50mm
以内任意位置
密度测定按GB/T17657-1999中4.2规定进行。板内赛度偏差Ac（%)按式（1)计算，精确至0. 1%。
LY/T 2141-2013
式中：
Ap=Pma(或 pn)-×100%
-最大密度，单位为克每立方厘米（g/cm\)；一最小密度，单位为克每立方厘米（g/cm\）一平均密度，单位为克每立方厘米（g/cm2)6.3.3.3甲醛释放量测定
穿孔萃取法、于燥器法，1m2气候箱法分别按GB18580中相关规定进行。6.3.3.4静曲强度和弹性模盘测定按GB/T176571999中4.9规定进行。6.3.3.5内结合强度测定
按GB/T17657-1999中4.8规定进行。6.3.3.6表面结合强度测定
按GB/T17657—1999中4.13舰定进行。6.3.3.7吸水厚度膨胀率测定
按CB/T17557—1999中4.5规定进行，6. 3. 3. 8握螺钉力测定
按GB/T17657---1999中4.10规定进行。7
结果计算及判定方法
7. 1 统计计算
7.1.1一张板的平均值是该板内n个试件测试值的算术平均值(X)，按式(2)计算：15x
X--1(X +X+.+X.)=
7.1.2找出一张板的几个试件中最小值(静曲强度、弯曲弹性模量、内结分强度,表面结合强度、握螺钉力）或最大值（吸水厚度膨胀率）。7.2判定方法
7.2.1一张板的静曲强度、弯曲弹性模量、内结合强度、表面结合强度、握螺钉力的算术平均值×和一试件的最小值Xn应满足式(3）、式(4)要求：xs.
Xmi ≥ 0. 8S.
式中：
S.标准规定值。
（3）
7.2.2一张板的吸水序度膨率的算术平均值X和红-试件的最大值X应满足式(5)、式(6)要求：8
-iiiKwcutKAca
式中：
S..标准规定值。
Xmox ≤ 1. 2S.
LY/T 2141—2013
7.2.3在检验多张板时，每张板应符合7.2.1和7.2.2规定。如不符合，则按8.2.3重新检验和判定7.2.4对未作规定的其他性能指标，只按其算术平-均值判定。8检验规则
检验类型
产品检验分出厂检验和型式检验。8.1.1出厂检验
出厂检验包括以下项目：
a）外观质量；
规格尺寸；
理化力学性能：含水率、板内平均密度偏差、吸水厚度膨嵌率、内结合强度、静曲强度、甲醛释放量。
8.1.2型式检验
型式检验包括出厂检验的全部项月，并增加弹性模量、表面胶合强度和握螺力的检验，有下列情况之一时,应进行型式检验：
a）当原辅材料及生产工艺发生较大变化时：b）长期产恢复生产时；
c）正常生产时,每年型式检验不少于两次d）质量监督机构提出检验要求时。8.2抽样与判定规则
8.2.1外观质量检验
外观质量检验按GB/T2828.1一2003规定进行。抽样方案见表9，采用二次抽样方案，其检验水平为 S-4,以接收质量限 AQL=4. 0 对样本 nt进行检验。不合格品数di≤Ac 时接收,c1≥Re时拒收,若Ac,表 9外观质抽样方案
批范围
501-1 200
1 201~~3 200
样本大小
第一判数
接收 Act
拒收Re
第二判定数
接收Acz
拒收Re2
LY/T 2141—2013
批量范围 N
3201~10 000
10 001~-35 000
≥35 001
规格尺寸检验
表9(续）
样本大小
nj n22
第一判定数
接收Aci
拒收 Rel此内容来自标准下载网
第二判定数
接收 Ac
拒收Re?
规格尺寸检验按GB/T2828.1一2003规定进行。抽样方案见表10，采用二次抽样方案，其检验水平为S-4，以接收质量限AQL4.0对样本，进行检验。不合格品数dAcl时接收，d12Re时拒收，若Aci表10规格尺寸抽样方案
批垫范围N
501~1200
1 201--3 200
3 201~-10 000
10 001--35 000
35 001
理化性能检验
样本大小
第一判定数
接收Aci
收 Ret
第“判定数
接收Aca
拒收 Re2
理化性能按表11采用复捡抽样方案。第一次取1张板，如检验结果中某项指标不合格，则第二次抽取么，张板重复检验不合格项，第二次样本na的性能值（n1中不合格项）应全部符合标准要求，否则该批产品判为不合格。
批鱼范围 N
1 201~3200
3201~15000
10 001
8.3判定规则
理化性能抽样方案
成品入库或成批拨交时，应进行外观质量、规格尺寸、理化力学性能检验。样品应从拨交批中按10
-iiiKwcutKAca
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
