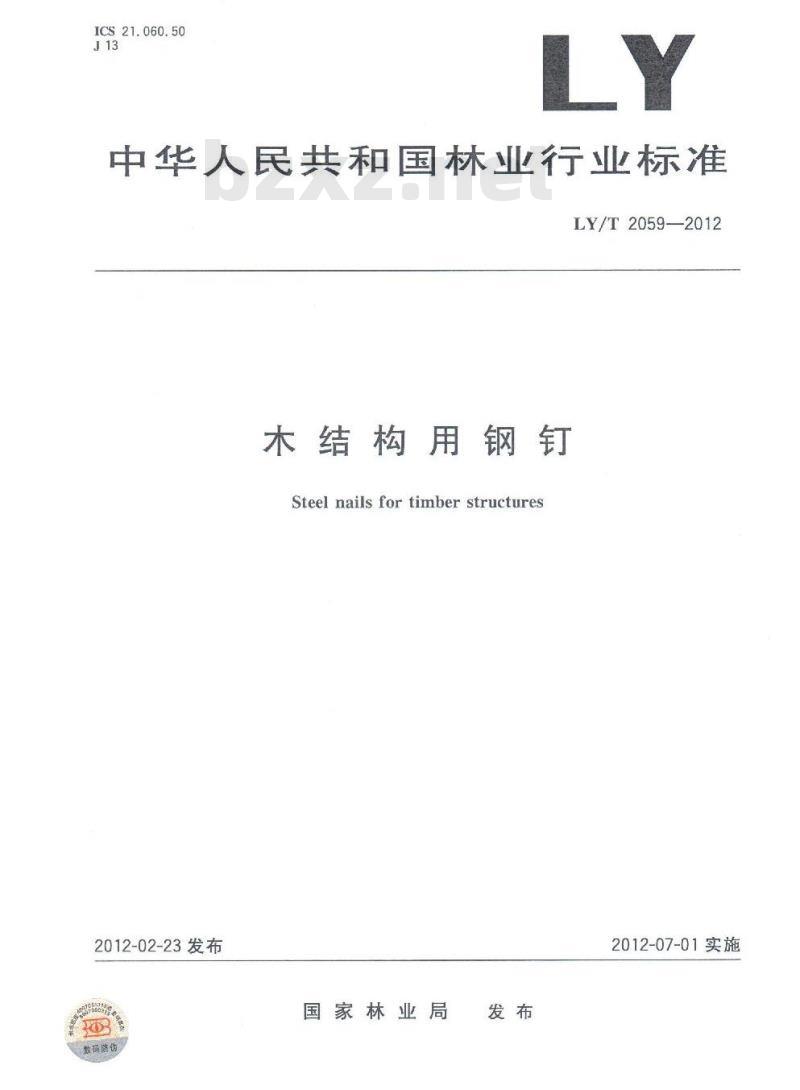

【行业标准】 木结构用钢钉

ICS21.060.50
中华人民共和国林业行业标准
LY/T2059—2012
木结构用钢钉
Steel nails for timber structures2012-02-23发布
数训防你
国家林业局
2012-07-01实施

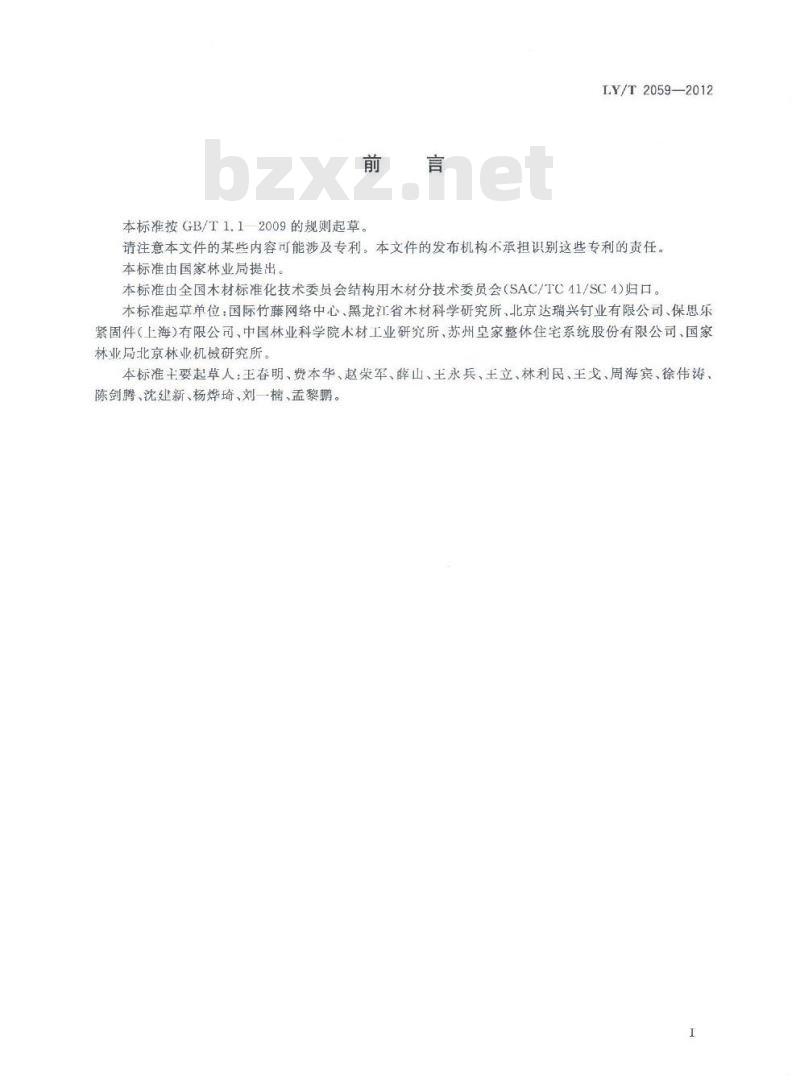

本标准按GB/T1.1-2009的规则起草。LY/T2059—2012
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任本标准由国家林业局提出。
本标准由全国木材标准化技术委员会结构用木材分技术委员会（SAC/TC11/SC4)归口。本标准起草单位：国际竹藤网络中心、黑龙江省木材科学研究所、北京达瑞兴钉业有限公司、保思乐紧固件（上海）有限公司、中国林业科学院木材工业研究所、苏州皇家整体住宅系统股份有限公司、国家林业局北京林业机械研究所。
本标准主要起草人：王春明、费本华、赵荣军、薛山、王永兵、土立、林利民、王戈、周海宾、徐伟涛、陈剑腾、沈建新、杨烨琦、刘一楠、孟黎鹏。1范围

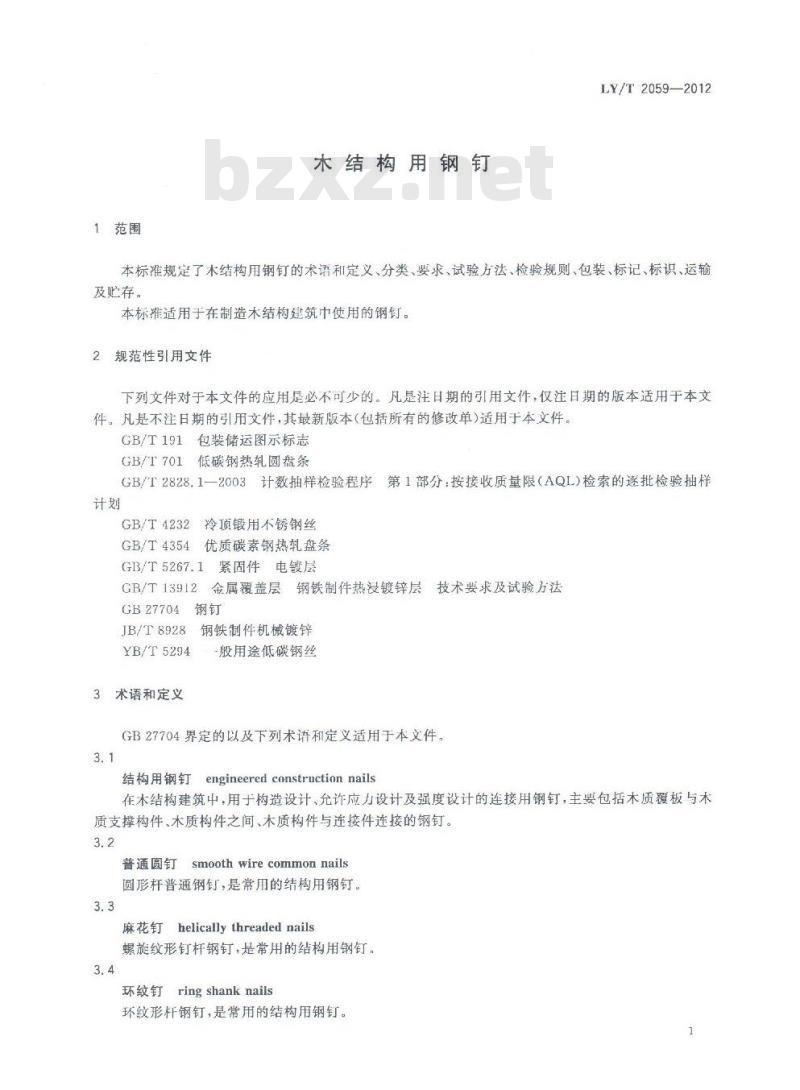

木结构用钢钉
LY/T2059—2012
本标准规定了木结构用钢钉的术语和定义、分类、要求、试验方法、检验规则、包装、标记、标识、运输及贮存。
本标准适用于在制造木结构建筑中使用的钢钉。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志
GB/T701低碳钢热轧圆盘条
GB/T2828.1一2003计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划
GB/T4232
GB/T4354
冷顶锻用不锈钢丝
优质碳素钢热轧盘条
GB/T5267.1
紧固件电镀层
金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法GB/T 13912
GB27704钢钉
JB/T8928
YB/T5294
3术语和定义
钢铁制件机械镀锌
般用途低碳钢丝
GB27704界定的以及下列术语和定义适用于本文件。3.1
结构用钢钉engineered constructionnails在木结构建筑中，用于构造设计、允许应力设计及强度设计的连接用钢钉，主要包括木质覆板与木质支撑构件、木质构件之间、木质构件与连接件连接的钢钉。3.2
普通圆钉smoothwirecommonnails圆形杆普通钢钉，是常用的结构用钢钉。3.3
麻花钉helicallythreadednails螺旋纹形钉杆钢钉，是常用的结构用钢钉。3.4
环纹钉ring shank nails
环纹形杆钢钉，是常用的结构用钢钉。1
LY/T2059—2012
4分类
4.1按使用方式分：
a）手动工具捶击用；
b）动力工具击打用。
4.2按用途分：
a）结构用；
b）非结构用。免费标准bzxz.net
5要求
5.1原材料
制造木结构用钢钉
GB/T701的规
应符合GB/T
股用钢丝作为原材料
使用低碳钢原材料的木结构用钢钉，原材料应符合制钉用钢丝的规定
使用优质候素
钢原材料的木结构用钢钉，原材料/T5294中
354前规定；使用不锈钢原材料的木结构用钢钉·原材料应符合G8/T232的规定，或使用优于上述标准的其他材料。5.2形状
5.2.1钉蜡不允许有显著的歪斜和裂缝。钉赠椭圆度通常不做过严要求，以客户接受为限。如有要求，对于手动工具垂击用钢钉，圆形钉帽圆度应不超过钉杆公称直径的16%对于动力工具用钉，钉帽椭圆度误应符合厂家规范，并5.2.2钉杆应保证平直。目测钉
重用于相应的动力工具类
应无明显
弯曲：否则
5.2.3钉尖不应有靠著的正斜，不应有扁尖或飞翅5.2.4钉帽、钉标和钉尖形状要求参贴GB277045.2.5偏心距要求参见OB27704
5.3尺寸
木结构用钢钉的尺寸
但对于动大
钉杆的弯曲度必须小于等于钉长度的0.5%。击打的排钉，对偏心距不做要
应符合GB27704要求或符合本标准附录A要求，当尺寸应符合GB27704要求时，尺寸允许偏差也应符合GB27704；当尺寸符合本标准附录A要求时，尺寸允许偏差应符合5.3.2的规定。5.3.2尺寸允许偏差
长度偏差按表1规定。
表1钉长度偏差
钉长度（L)
长度偏差
65L180
-iiiKwcutKAca
单位为毫米

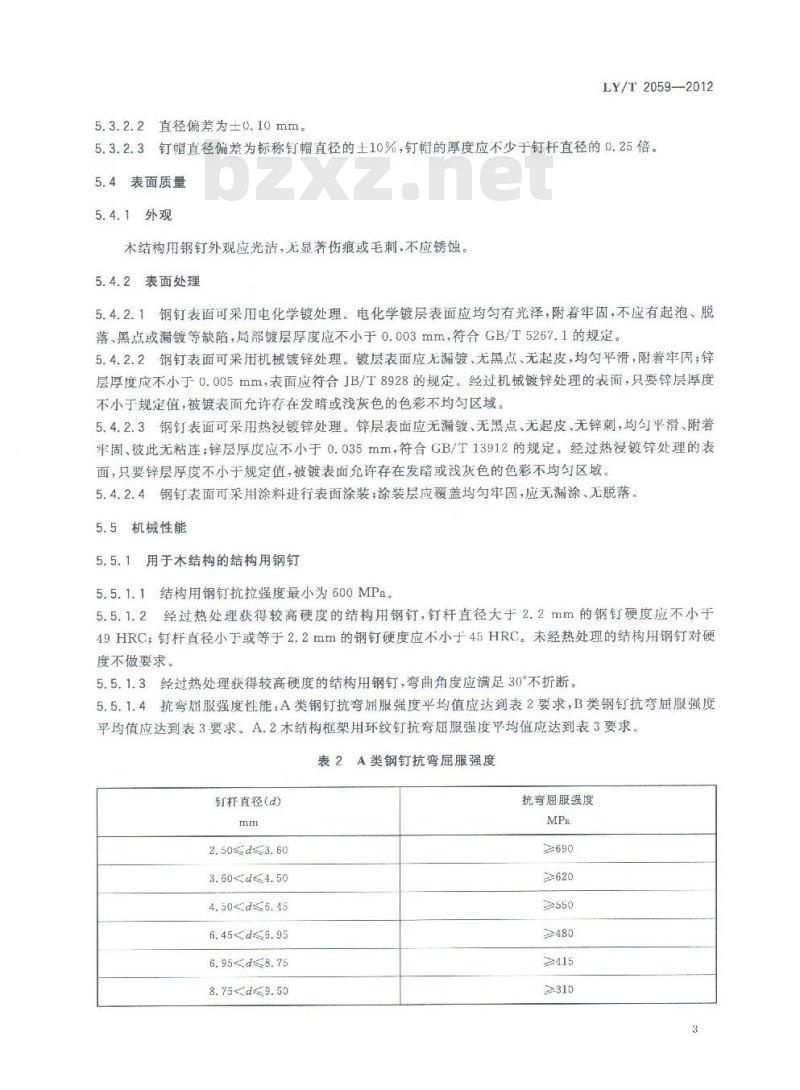

5.3.2.2直径偏差为土0.10mm
LY/T2059—2012
5.3.2.3钉帽直径偏差为标称钉帽直径的土10%，钉帽的厚度应不少于钉杆直径的0.25倍。5.4表面质量
5.4.1外观
木结构用钢钉外观应光洁，无显著伤痕或毛刺，不应锈蚀。5.4.2表面处理
5.4.2.1钢钉表面可采用电化学镀处理。电化学镀层表面应均匀有光泽，附着牢固，不应有起泡、脱落、黑点或漏镀等缺陷，局部镀层厚度应不小于0.003mm，符合GB/T5267.1的规定。5.4.2.2钢钉表面可采用机械镀锌处理。镀层表面应无漏镀、尤黑点、无起皮，均勾平滑，附着牢固；锌层厚度应不小于0.005mm，表面应符合JB/T8928的规定。经过机械镀锌处理的表面，只要锌层厚度不小于规定值，被镀表面允许存在发暗或浅灰色的色彩不均勾区域。5.4.2.3钢钉表面可采用热浸镀锌处理。锌层表面应无漏镀、无黑点、无起皮、无锌刺，均勾平滑、附着牢固、被此无粘连；锌层厚度应不小于0.035mm，符合GB/T13912的规定。经过热浸镀锌处理的表面，只要锌层厚度不小于规定值，被镀表面允许存在发暗或浅灰色的色彩不均勾区域。5.4.2.4钢钉表面可采用涂料进行表面涂装；涂装层应覆盖均勾牢固，应无漏涂、无脱落。5.5机械性能
5.5.1用于木结构的结构用钢钉
5.5.1.1结构用钢钉抗拉强度最小为600MPa。5.5.1.2经过热处理获得较高硬度的结构用钢钉，钉杆直径大于2.2mm的钢钉硬度应不小于49HRC；钉杆直径小于或等于2.2mm的钢钉硬度应不小于45HRC。末经热处理的结构用钢钉对硬度不做要求。
5.5.1.3经过热处理获得较高硬度的结构用钢钉，弯曲角度应满足30°不折断5.5.1.4抗弯屈服强度性能：A类钢钉抗弯屈服强度平均值应达到表2要求，B类钢钉抗弯届服强度平均值应达到表3要求。A.2木结构框架用环纹钉抗弯屈服强度平均值应达到表3要求。表2A类钢钉抗弯屈服强度
钉杆直径(d)
2.50≤d3.60
3.604.50d6.15
6.45d≤6.95
6.95d8.75
8.75d9.50
抗弯屈服强度
LY/T2059—2012
钉杆直径（d）
3.00d3.60
3.60d≤4.90
4.90d5.30
表3B类钢钉抗弯属服强度
5.5.2其他非结构木结构用钢钉抗拉强度、硬度和弯曲角度性能要求参见GB27704。
5.5.3净含量要求
参见GB27704
6试验方法
6.1木结构用钢钉原材料、形状、尺寸、表面处理和净含量检测参见GB27704.
6.2机械性能
6.2.1木结构用钢钉的抗拉强度，硬度和弯曲角度性能检测参见GB27702
用于木结构的结构用钢钉的抗弯属服强度6.2.2
6.2.2.1试验装置
抗弯屈服强度
≥690
在万能力学试验机上进行，精度5N，试验装置结构见图1所示，要求如下a)
压头：钢制圆柱形斤头，压买直径为10mm，与试验机压力传感器相联；支座：钢制圆柱形支座，支座直径为10mm，根据试验钢钉的直径不同，可调整两支座间距离；b)
调整和记录：试验机可设定试验速度记录试验裁荷和记录压头位移。试验步骤
6.2.2.2.1
25mm。
钢钉抗弯屈服强度试验的支座间距是11.5倍钉杆直径，取整到1mm，最小支座间距应为如果钢钉太短不能满足要求并且钢钉的加工过程进行了如热处理或加工成环纹等能影响到钢钉的抗弯屈服强度的处理，应使用尽可能大的支座间距进行测试，并在报告中记录支座间距和详细情况。如果钢钉太短不能满足要求并且钢钉的加工过程没有进行会影响到钢钉的抗弯屈服强度的处理，应使用其制钉钢丝进行测试。
6.2.2.2.2钢钉放置在支座上，加载压头应处于两支撑点中间的位置。如果钉杆形状一致，钢钉两端应与支座等距：如果钉杆形状不一致，钉杆光滑部分和非光滑部分的交界处应尽可能地接近两支撑点巾间。最大加载速度为6.5mm/min，加载并记录足够载荷和挠度，绘制载-挠度曲线4
-iiiKwcutKAca
LY/T2059—2012
6.2.2.2.3对照试验绘制得到的载荷-挠度曲线直线段，沿横坐标向右平移5%的钉杆直径，再绘制一条与其平行的直线，取该直线与载荷-挠度曲线交点的载荷值作为钉的屈服载荷。如果该直线未与载荷-挠度曲线相交，则取最大载荷作为钉的届服载荷5m/2
说明：
试验载荷（N）
钢长度（imm)；
支座间照（mm）。
钢钉弯曲试验的载荷-挠度曲线图见图2。钢钉抗弯属服强度试验示意图
（届服极限载荷）
钉直径的5%
变形/mm
钢钉抗弯届服强度试验的载荷-挠度曲线图2
式中：
按式（1）计算钢钉的抗弯屈服强度，精确至1MPa。M
抗弯屈服强度，单位为兆帕（MPa）：钢钉塑性截面模量（S一d2/6），单位为立方毫米（mm）；钢钉直径，单位为毫米（mm）；-（1)
“结构用”。
8.3标识
LY/T2059—2012
包装的标识应正确、完整和清晰，“怕湿”标志应符合GB/T191的规定。同一个包装商品内含有多件或同种不同定量包装商品的，应当标注单件净含量及相应的件数或总净含量，标识应包括下列内容。名称；
标记；
生产口期和批次；
生产单位名称及地址；
净含量；
合格标识；
执行标准编号
8.4运输
运输过程巾应保证清洁、于媒并有防潮条件8.5贮存
木结构用钢钉成品包装应储放在清洁、干燥的仓库中底层要垫有托盘或采取其防潮措施，距地面不能低于120mm，不应与酸碱物品混同存放-iiiKwcutKAca
LY/T2059-—2012
附录A
（规范性附录）
木结构用钢钉常用规格尺寸
常用于木结构的框架用及结构用钢钉尺寸符合表Λ.1，外形为平头形钉帽，圆形、轧花形或螺旋纹钉杆，菱形钉尖的钢钉。对于动力工具击打用的钢钉，外形可以为圆形、偏心圆、C形、D形或T形的钉帽，圆形、轧花形或螺旋纹钉杆，菱形或模形的钉尖。钢钉表面可以是镀锌涂层或者无涂层。表A.1
框架用环纹钉（post-frameringshanknails）序号
尺寸符合表A.2，外形见图A，1，平头形钉帽，环纹形钉杆，菱形钉尖的钢钉。钉杆
单位为毫米
注1：环纹杆长度要求，当L<110mm时，TL≥57mm，当L≥110mm时，TL≥76mmLY/T2059—2012
单位为旁米
注2环纹顶径与钉杆直径的差的最大值（TI—d）m和最小值（T1—d）in要求，（T1-d）mx=0.23mm，(T1d)m0.13mma
注3：环纹间距要求，Pmx-2.0mm，Pmin1.3mm。注4：基本直径是计算值，而不是指定测量一个直径。在抗弯届服强度试验中要使用基本直径说明：
钉长：
钉帽直径：
环纹杆长度
钉杆直径：
环纹预径：
环纹问距。
图A1框架用环纹钉
-iiiKwcutKAca
LY/T2059-2012
中华人民共和国林业
行业标准
木结构用钢钉
IY/T2059—2012
中国标准出版社出版发行
北京市朝阳区和平单西街甲2号（100013）北京市西城区三里河北街16号（100045）网址spc.net.cn
总编室：（010)64275323发行中心：（010)51780235读者服务部：（010）68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张1字数19千字2012年5月第一版2012年5月第一次印刷*
书号：155066·2-23407定价18.00元如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：（010)68510107
LY/T2059—2012
钢钉承受弯矩（M,=PS/4），单位为牛顿·毫米（N·mm）；My
钢钉届服极限载荷，单位为牛顿（N）；Sp
钢钉抗弯属服强度支座间距，单位为毫米（mm）。7检验规则
7.1检验分类
检验分为型式检验和出厂检验。2检验顺序
检验时，应首先对样本进行非破坏性的尺寸、外观等项日检验，检验合格后再进行破坏性的硬度、弯曲角度和抗弯扇服强度等项目检验。7.3
3型式检验
有下列之情况出现时，应进行型式检验：a
新产品或老产品转广生产的鉴定；生产中，如材料、工艺、产品结构有重大变动，可能导致产品性能变化时；b)
生产中，累计生产一定批量时进行抽查；c
d）产品停产一年以上，恢复生产时；出厂检验结果与上次型式检验结果有较大差异时。7.4检验项目
对于型式检验，原材料、形状、尺寸、表面质量、抗拉强度、硬度、弯曲角度、抗弯属服强度和净含量都为必检项目。对于出厂检验，形状、尺寸、表面质量、硬度、弯曲角度、抗弯届服强度和净含量为必检项目；原材料和抗拉强度为选择项目。5检验批量及抽样方案
对于型式检验和出厂检验，抗弯屈服强度项目检验批量及抽样方案按GB27704中的A类规定，其平均值应达到本标准要求，其他项目的检验批量及抽样方案按GB27704规定。7.6判定规则
7.6.1原材料检查，只对供应方提供的该批次盘条测试证明或检测报告进行一次性确认，不按GB/T2828.12003执行。
7.6.2抽样样本的检验项目中，任意一项不符合本标推，即判定该批产品不合格。8包装、标记、标识、运输及贮存8.1包装
包装应牢固、无破损。
8.2标记
木结构用钢钉的形状和标记方法参见GB27704。结构用钢钉，应在其标记的种类前加中文文字6
-iiiKwcutKAca
