【轻工行业标准(QB)】 夹扭钳 尖嘴钳

QB/T2440.1--1999

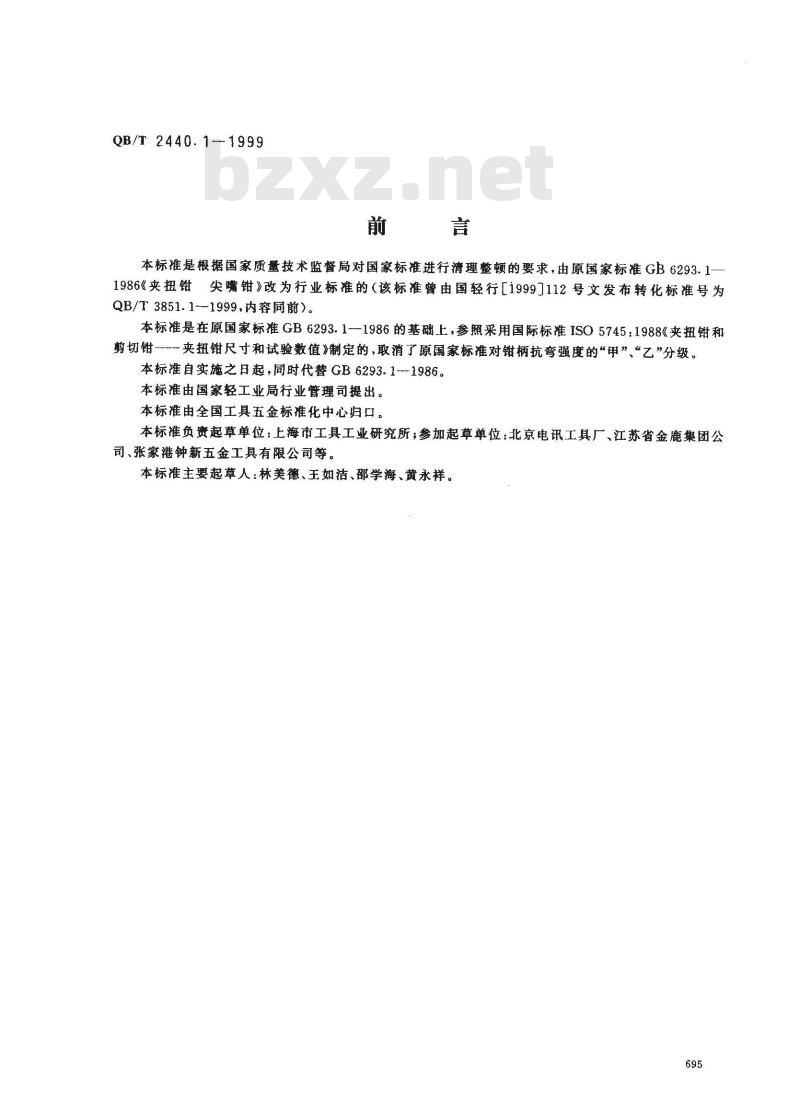

本标准是根据国家质量技术监督局对国家标准进行清理整顿的要求，由原国家标准GB6293.11986《夹扭钳尖嘴钳》改为行业标准的（该标准曾由国轻行[1999]112号文发布转化标准号为QB/T3851.1--1999，内容同前）。本标准是在原国家标准GB6293.1--1986的基础上，参照采用国际标准ISO5745：1988《夹扭钳和剪切钳夹扭钳尺寸和试验数值》制定的，取消了原国家标准对钳柄抗弯强度的“甲”“乙”分级。本标准自实施之日起，同时代替GB6293.1-1986。本标准由国家轻工业局行业管理司提出。本标准由全国工具五金标准化中心归口。本标准负资起草单位：上海市工具工业研究所；参加起草单位：北京电讯工具厂、江苏省金鹿集团公司、张家港钟新五金工具有限公司等。本标准主要起草人：林美德、王如洁、郡学海、黄永祥。695

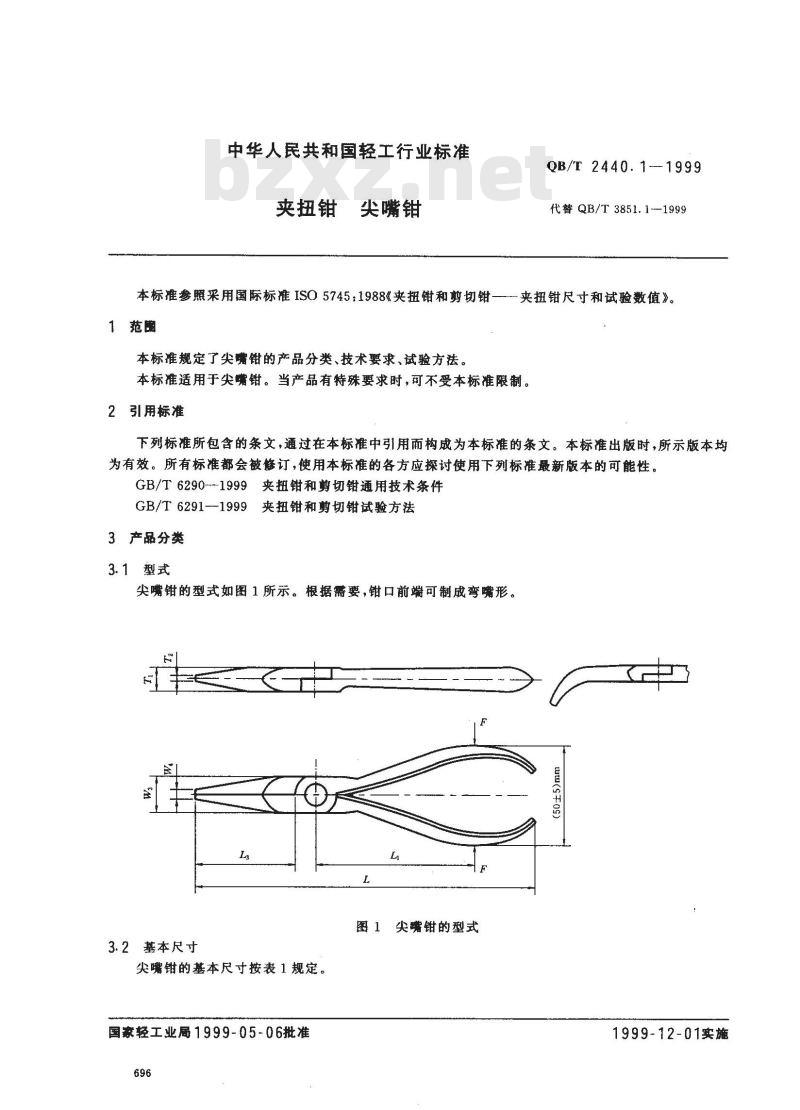

中华人民共和国轻工行业标准
夹扭钳
尖嘴钳
本标准参照采用国际标准ISO5745：1988《夹扭钳和剪切钳-1范鼠
本标准规定了尖嘴钳的产品分类、技术要求、试验方法。QB/T2440.1--1999
代替QB/T3851.1-—1999wwW.bzxz.Net
一夹扭钳尺寸和试验数值》。
本标准适用于尖嘴钳。当产品有特殊要求时，可不受本标准限制。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T6290---1999夹扭钳和剪切钳通用技术条件GB/T6291--1999夹扭钳和剪切钳试验方法3产品分类
3.1型式
尖嘴钳的型式如图1所示。根据需要，钳口前端可制成弯嘴形。u(o）
图1尖嘴钳的型式
3.2基本尺寸

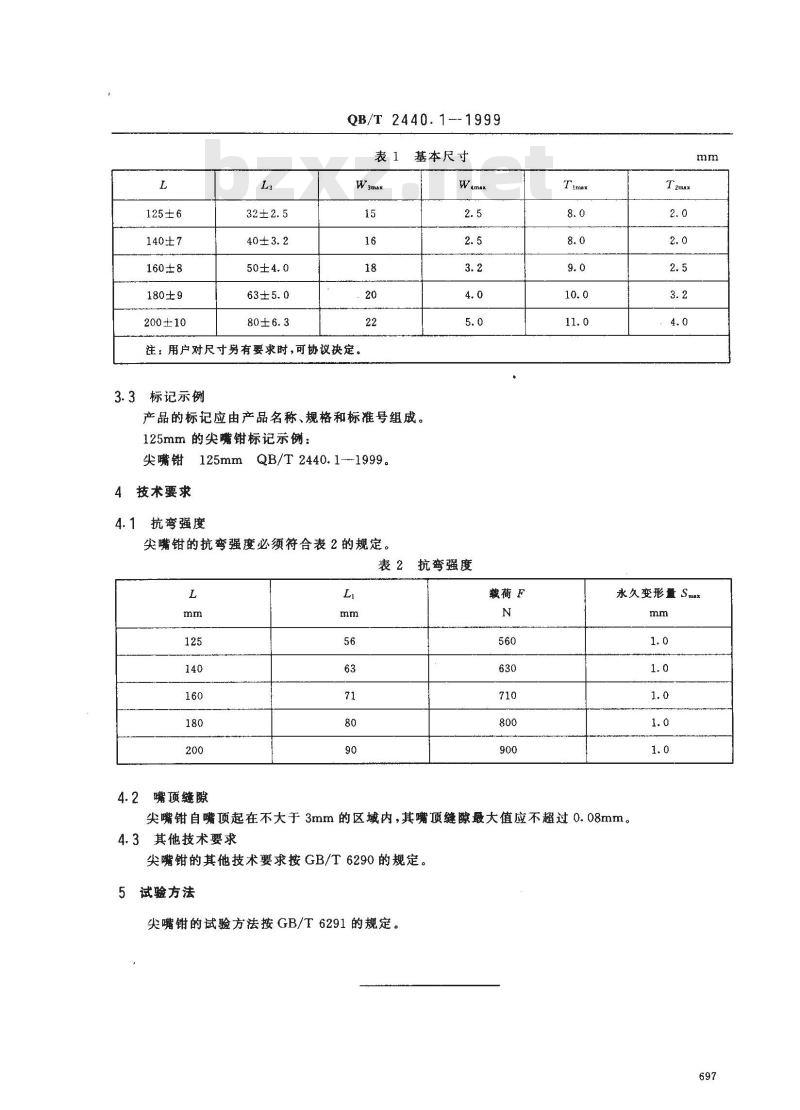

尖嘴钳的基本尺寸按表1规定。
国家轻工业局1999-05-06批准
1999-12-01实施
125±6
140±7
160±8
180±9
200±10
QB/T2440.1---1999
基本尺寸
注：用户对尺寸另有要求时，可协议决定。3标记示例
产品的标记应由产品名称、规格和标准号组成。125mm的尖嘴钳标记示例：
尖嘴钳125mm
4技术要求
4.1抗弯强度
QB/T 2440. 1--1999.
尖嘴钳的抗弯强度必须符合表2的规定。Wamax
表2抗弯强度
4.2嘴顶缝隙
羲荷F
永久变形量Smax
尖嘴钳自嘴项起在不大于3mm的区域内，其嘴顶缝隙最大值应不超过0.08mm。4.3其他技术要求
尖嘴钳的其他技术要求按GB/T6290的规定。5试验方法
尖嘴钳的试验方法按GB/T6291的规定。697
