【轻工行业标准(QB)】 制酒机械产品型号编制方法

QB/T 2376—1998

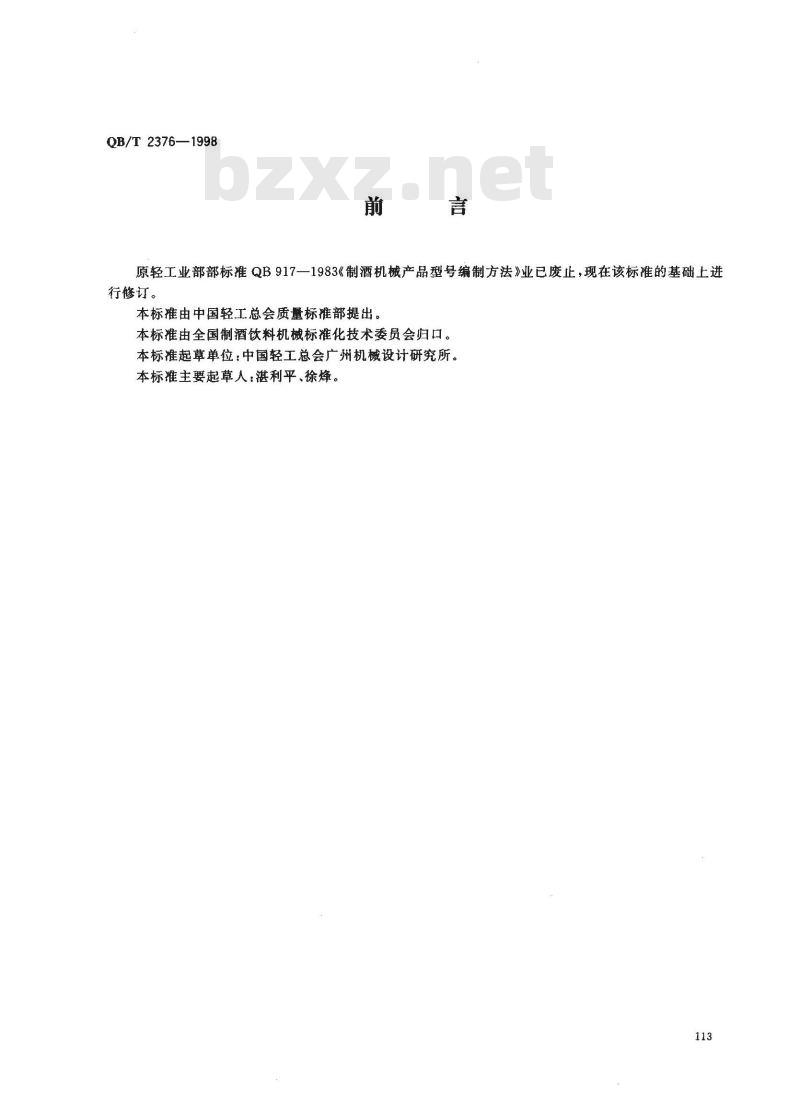

原轻工业部部标准QB917一1983《制酒机械产品型号编制方法》业已废止，现在该标准的基础上进行修订。
本标推由中国轻工总会质量标准部提出。本标准由全国制酒饮料机械标准化技术委员会归口。本标准起草单位：中国轻工总会广州机械设计研究所。本标准主要起草人：湛利平、徐烽。113
1范围

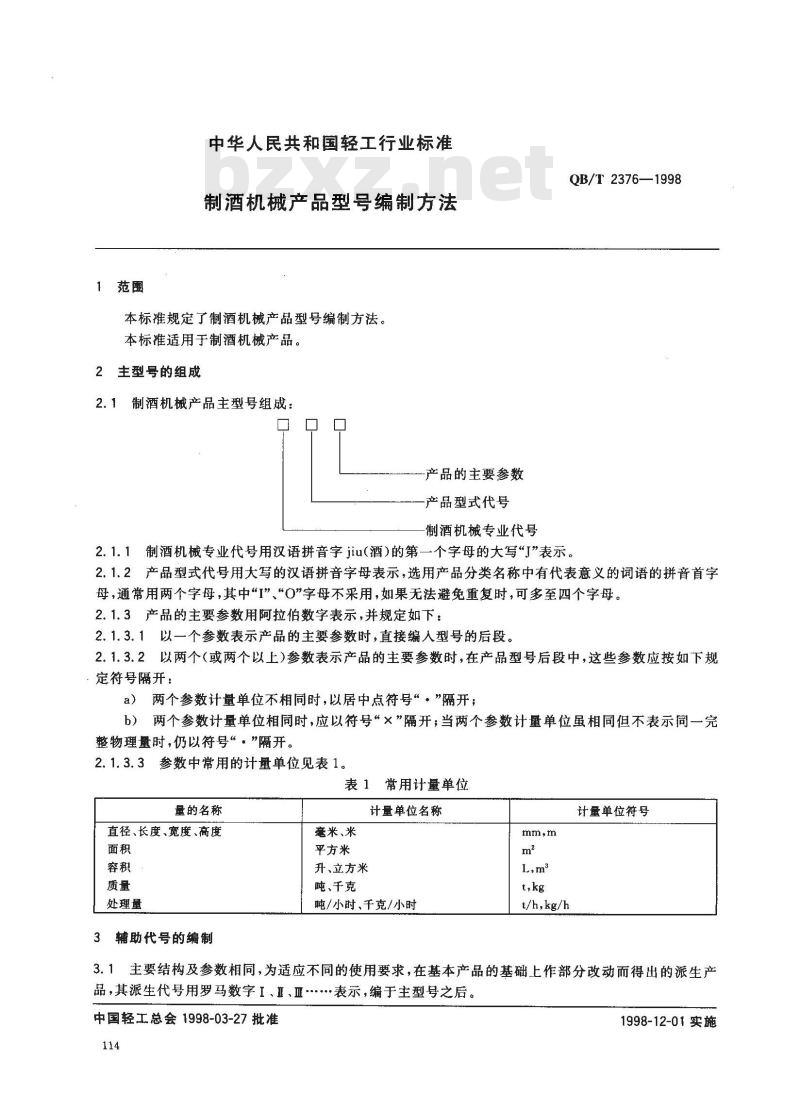

中华人民共和国轻工行业标准
制酒机械产品型号编制方法
本标准规定了制酒机械产品型号编制方法。本标准适用于制酒机械产品。
2主型号的组成
2.1制酒机械产品主型号组成：
产品的主要参数
产品型式代号
制酒机械专业代号
QB/T2376—1998
2.1.1制酒机械专业代号用汉语拼音字jiu(酒)的第一个字母的大写“J”表示。2.1.2产品型式代号用大写的汉语拼音字母表示，选用产品分类名称中有代表意义的词语的拼音首字母，通常用两个字母，其中“I”、“O\字母不采用，如果无法避免重复时，可多至四个字母。2.1.3产品的主要参数用阿拉伯数字表示，并规定如下：2.1.3.1以一个参数表示产品的主要参数时，直接编人型号的后段。2.1.3.2以两个（或两个以上）参数表示产品的主要参数时，在产品型号后段中，这些参数应按如下规定符号隔开：
a）两个参数计量单位不相同时，以居中点符号“·”隔开；b）两个参数计量单位相同时，应以符号“×”隔开；当两个参数计量单位虽相同但不表示同一完整物理量时，仍以符号“。”隔开。2.1.3.3参数中常用的计量单位见表1。表1Www.bzxZ.net
量的名称
直径、长度、宽度、高度
处理量
3辅助代号的编制
毫米、米
平方米
升、立方米
常用计量单位
计量单位名称
吨、千克
吨/小时、千克/小时
t/h,kg/h
计量单位符号
3.1主要结构及参数相同，为适应不同的使用要求，在基本产品的基础上作部分改动而得出的派生产品，其派生代号用罗马数字I、Ⅲ、亚…表示，编于主型号之后。中国轻工总会1998-03-27批准
1998-12-01实施
QB/T2376—1998

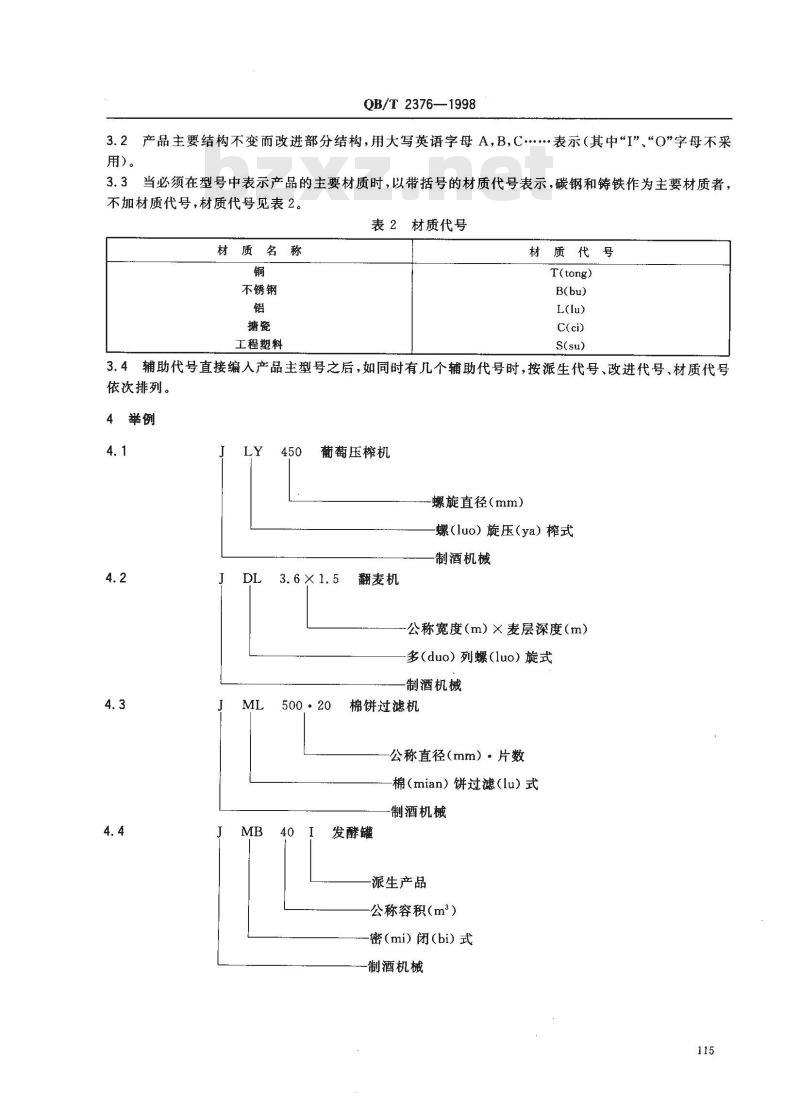

3.2产品主要结构不变而改进部分结构，用大写英语字母A，B,C表示（其中“I”、“O”字母不采用）。
3.3当必须在型号中表示产品的主要材质时，以带括号的材质代号表示，碳钢和铸铁作为主要材质者，不加材质代号，材质代号见表2。表2材质代号
材质名称
不锈钢
工程塑料
材质代号
T(tong)
3.4辅助代号直接编人产品主型号之后，如同时有几个辅助代号时，按派生代号、改进代号、材质代号依次排列。
葡萄压榨机
螺旋直径（mm）
螺（luo）旋压（ya）榨式
制酒机械
3. 6 X 1. 5
翻麦机
-公称宽度（m）X麦层深度（m）多（duo）列螺（luo）旋式
制酒机械
棉饼过滤机
公称直径（mm）·片数
棉（mian）饼过滤（lu）式
制酒机械
发酵罐
派生产品
公称容积（m）
一密（mi）闭（bi）式
一制酒机械
QB/T 23761998

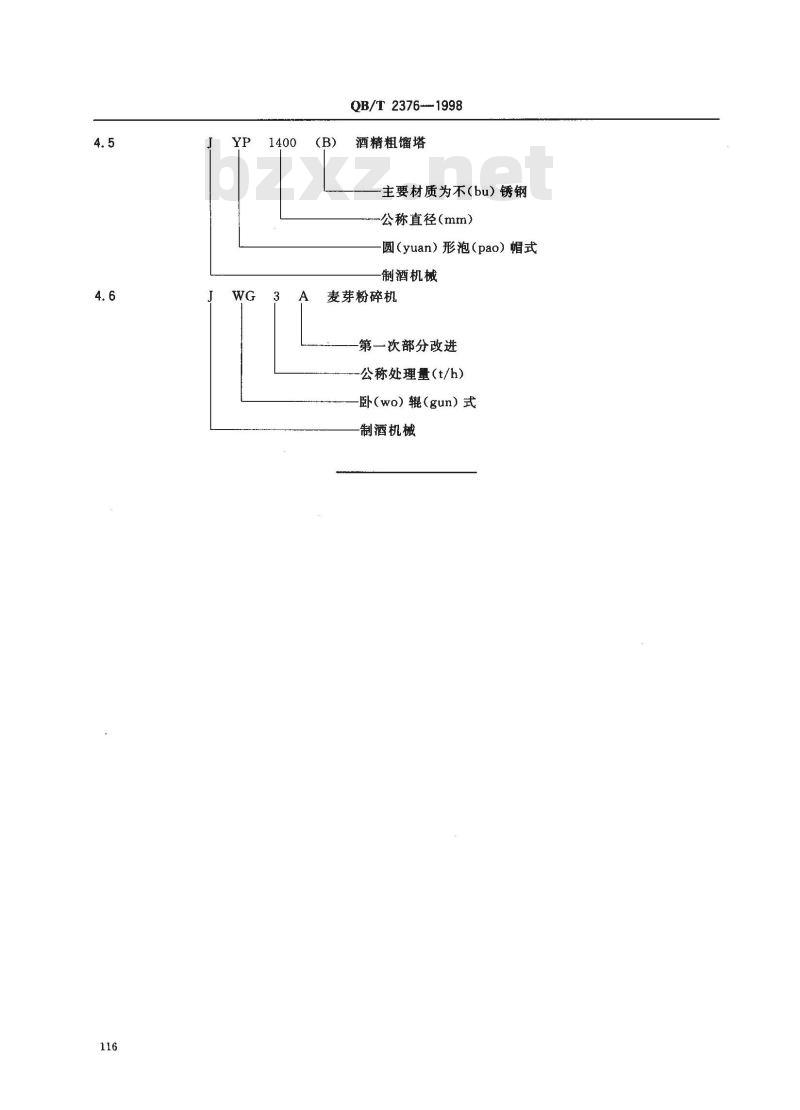

酒精粗馏塔
主要材质为不（bu）锈钢
公称直径（mm）
圆（yuan）形泡（pao）帽式
制酒机械
麦芽粉碎机
第一次部分改进
公称处理量（t/h）
卧(wo）辊（gun）式
制酒机械
