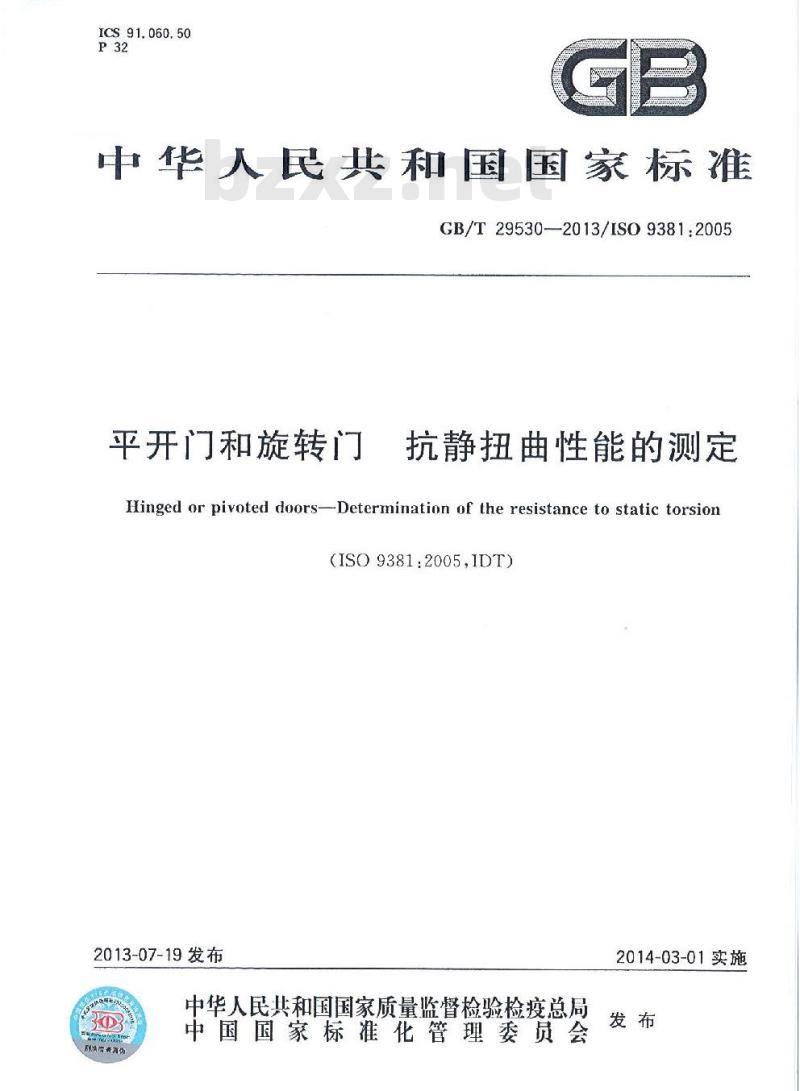

【国家标准】 平开门和旋转门 抗静扭曲性能的测定

ICS91.060.50
中华人民共和国国家标准
GB/T29530—2013/IS09381:2005平开门和旋转门
抗静扭曲性能的测定
Hinged or pivoted doors-Determination of the resistance to static torsion(ISO 9381:2005,IDT)
2013-07-19发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2014-03-01实施

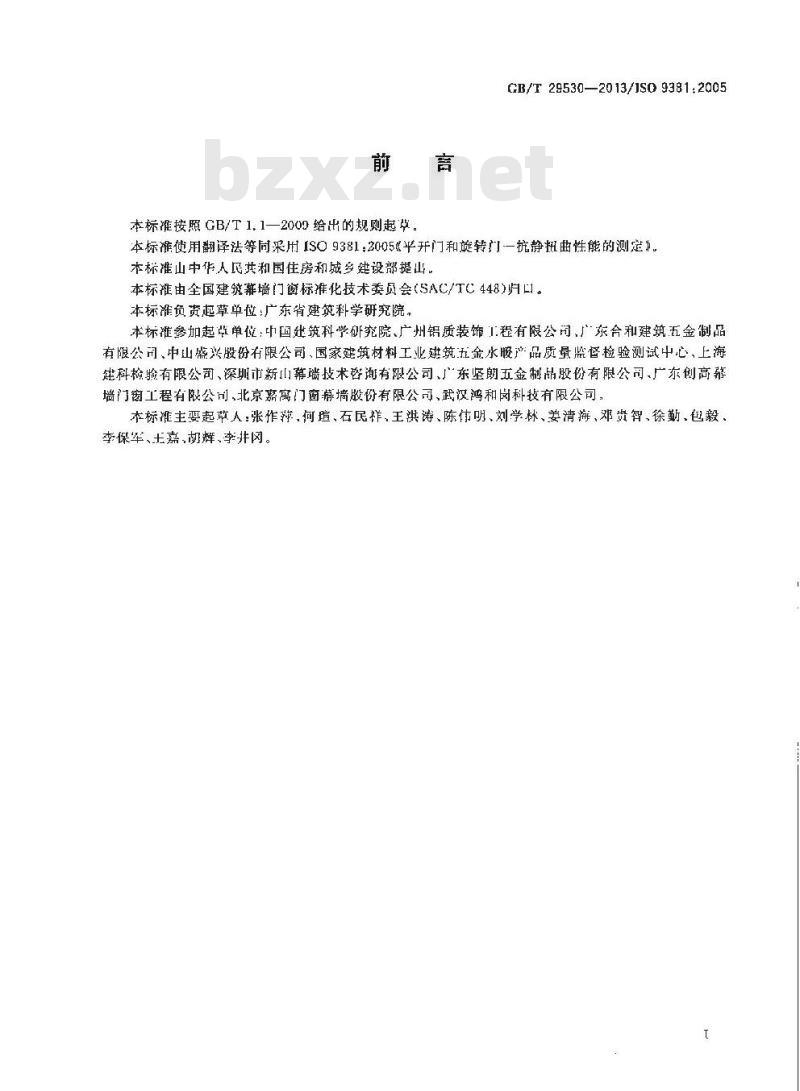

本标推按照GB/T1.1一2000给出的规则起草GB/T 29530—2013/1S0 9381:2Q05本标推使用翻译法等同采用ISO9381：2005《平开门和旋转门一抗静扭曲性能的测定”本标准山中华人民共和国住房和城多建设部提出。本标雅由全国建筑葬墙门窗标准化技术委员会(SAC/TC448)归LI。本标准负资起草单位:广东省建筑科学研究院。本标推参加起草单位：中国建筑科学研究院、广州铝质装饰工程有限公司，广东合和建筑五金制品有限公司、中山盛兴股份有限公司国家建筑材料工业建筑五金水假产品质量监督检验测试中心，上海建科检验有限公司、深耻市新山幕墙技术咨询有限公司、广东坚朗五金制品股份有限公司、广东创高墙门窗工程有限公司、北京嘉寓门窗幕墙股份有限公司、武汉鸿和岗科技有限公司，本标雅主要起草人：张作萍，何瑄、石民祥，王洪游、陈伟明、刘学林、姜清游、邓贵智、徐勤、包毅、李保军、士嘉,韧辉,李排冈。
GB/T29530—2013/1S09381:2005引言
本标准规定了门扇的抗静扭曲性能试验方法，以测试门扇制造商的产品是否符合相关要求。即使一个门扇通过这种试验符合了相关要求，并不必然意味着装配了这个门扇的整橙门也符合这些要求。1范围
GB/T29530—2013/1SO9381:2005平开门和旋转门：
抗静扭曲性能的测定
本标准规定了安装在门框上的开启门扇，在静态扭曲力作用下产生永久变形的测定方法。本标准适用于所有竖直安装的平开门或旋转门的抗静扭曲性能的测定。注：例如在既不破坏又不损伤门性能的情况下，试图打开一扇卡住的门时，很可能就会出现这种扭曲作用力。测试安装在有某种特定用途门框上的门扇时也可参照采用本方法。2试验装置
2.1试验框架
安装试件的试验框架应有足够的刚度可以承受试验荷载，不会产生可能影响试验结果的变形。2.2加载装置
适合的重物加载装置或厅力系装置，精性为2.3测通装置
指针式或数字式位移计，精度为3试验样品
泵应经过校准
试验样品应在温度为15℃~30℃、相对湿度为25%～75%的无害环境中贮存和试验。设计装有玻璃的门扇试件，应根据制造商的说明书安装玻璃后再进行试验4试验步骤
将门扇打开至相对门框平面（90士5）的位置，竖向无任何约束，在门扇带锁一边的上角、距门扇每边（50士5)mm的点上进行固定。保持铰链或转轴处不动，在门扇带锁一边的下角、距门扇每边（50士5）mm的点上，垂直于门扇平面施加（200士4)N的水平预荷载，保持（60土5）s后撤去该荷载。再在（60士5）s后，测量门扇下角加载点处的初始位移，精确到0.1mm（见图1)。在同一加载点上施加静态试验荷载F并保持（300士5）s。测量加载时的最大变形，精确到0.1mm。撤去该载荷并在(180士5)s后在门扇的下角加载点处再次测量。所有荷载应以每级最大100N的增长幅度平稳施加和撤去，精度2%，每级的加载时间不应少于1s:如果继续加载应保持相同速率，避免产生动态效应。1
HriKacaOaiKAca
GB/T29530—2013/ISO9381:2005说明：
固定点。
50 :-5

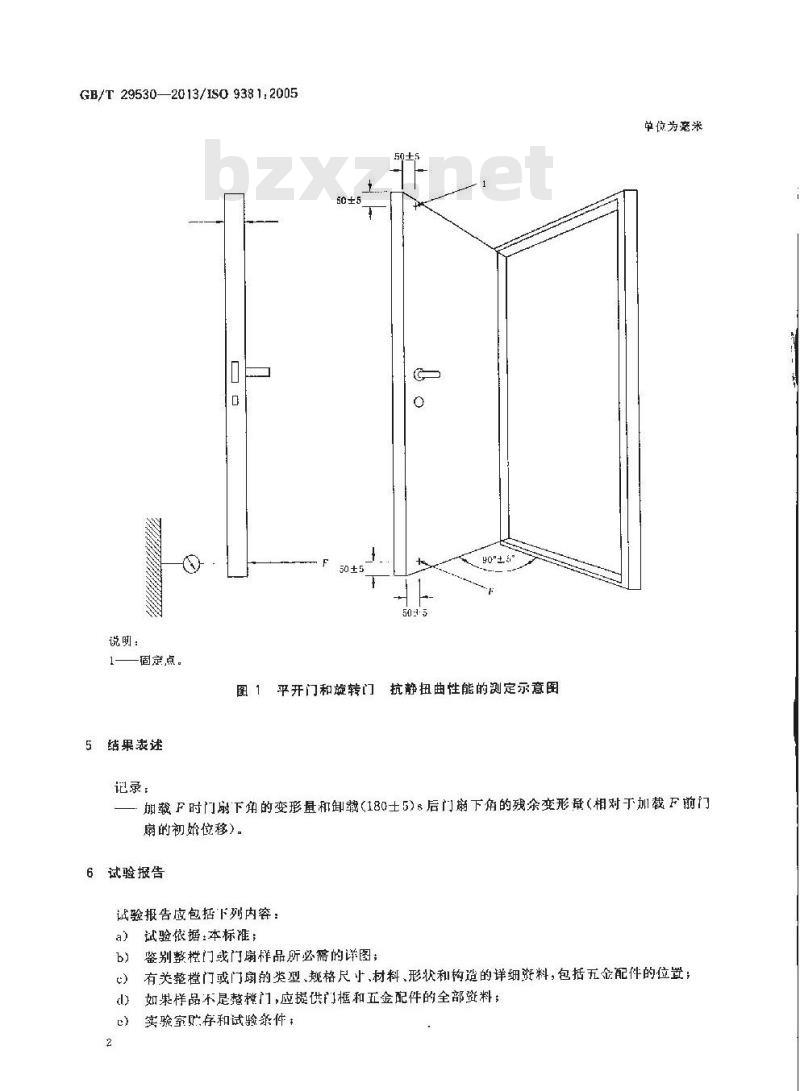

图1平开门和旋转门免费标准bzxz.net
抗静扭曲性能的测定示意图
5结果表迷
单位为旁米
记录：
加载F时门射下角的变形量和卸载（180士5）s后门下角的残余变形录（相对于加载F前门扇的初始位移)。
6试验报告
试验报告应包括下列内容：
试验依据：本标准：
鉴别整橙门或门扇样品所必需的详图；b)
有关整撑门或门扇的类型、规格尺寸、材料、形状和构造的详细斑料，包括五金配件的位置；如果样品不尼整榄门，应提供门框和五金配件的全部资料；d
实验室贮存和试验件
试验中载荷F值，单位为牛顿(N);第5章所列的测试结果；
试验中出现的任何损坏的详细情况：h)
实验室名称：
试验日期。
riKacaOiaiKAca=
GB/T 29530-2013/ISO 9381:2005
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
