【轻工行业标准(QB)】 皮鞋勾心纵向刚度试验方法

分类号Y78
备案号1302-9000
中华人民共和国轻工行业标准
CB/T 1813-2000
皮鞋勾心纵向刚度试验方法
2000-06-13发布
国家轻工业局发布
2000-10-01 实施
Qa/T1813-2000
KAONKAca

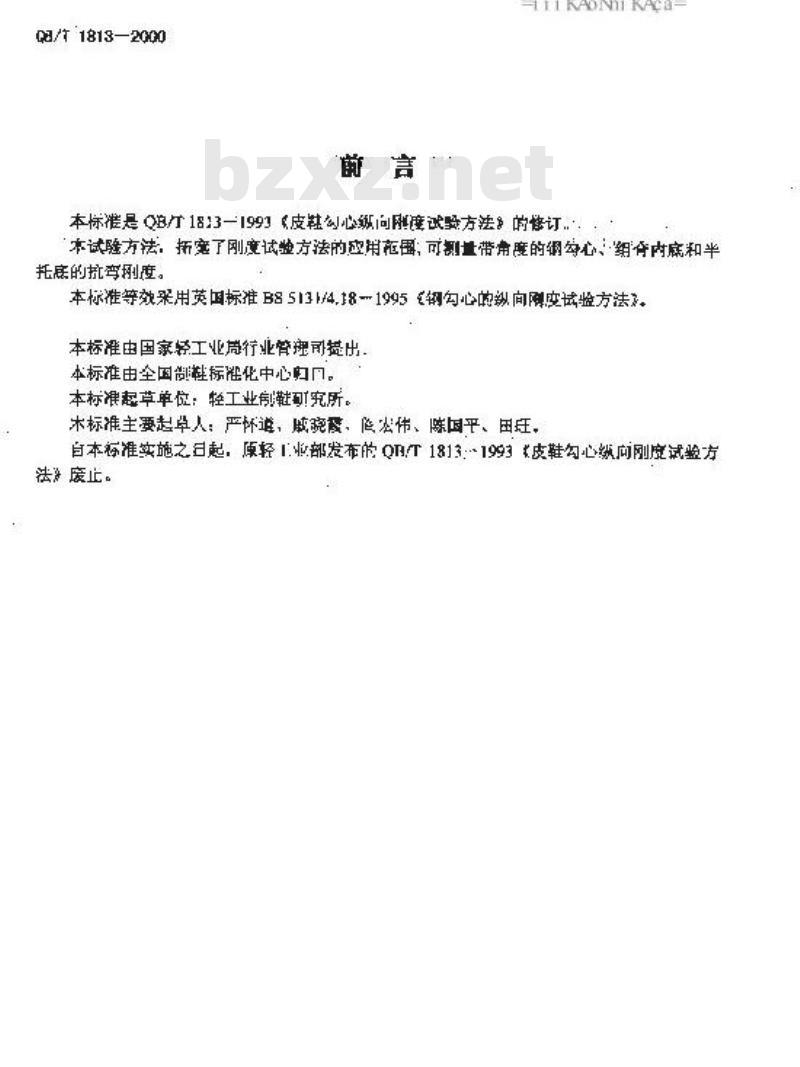

本标准是拍1813一1991皮鞋勾心绒向附度试验方法的订.本试睡方法，折了刚度试些方法的应用柜围，可割量带角度的铜匀心、组分内底和半托底的扰弯剂度。
本标准等效采用英国标准B85131/4,181995《钢勾心的纵向障度试验方法了本标准由国家轻工业声行业管司揽出，本标准由全国制鞋标准化中心归口。本标准起草单位：轻工业鞋可究所。木标准主要起草人：严怀道，碗，彦宏伟、陈国平、田旺，自本标准实施之日起，原轻1收部发布的QR/T1813*1993皮鞋勾心频向刚度试验方法净废止。

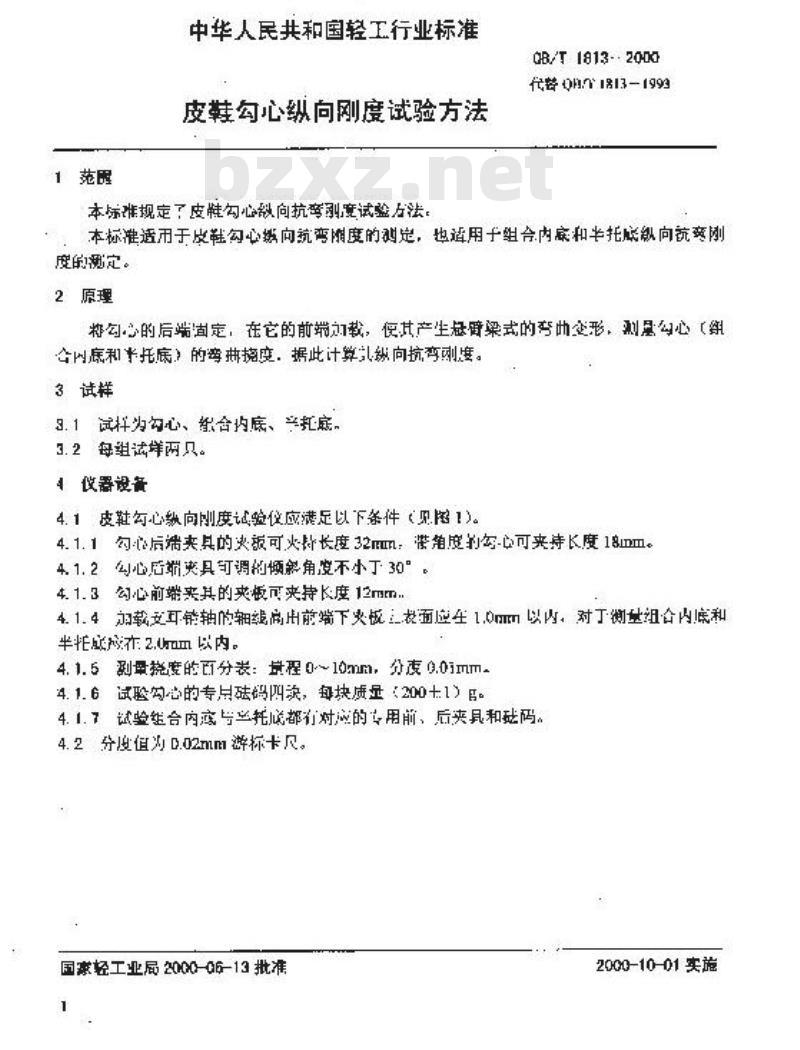

1范围
中华人民共和国轻工行业标准
皮鞋勾心纵向刚度试验方法
本标谁规定了皮鞋勾心似向抗童试验左法，QB/T 1813-·2000
代替0月/1813-1993
本标准适币于皮鞋勾心级向抗变洲度的测定，也道用于组合内底和半托感纵向抗变刚度的定。
2原理
将勾心的后端定，在它的前搅如我，倪其产生起梁式的奈曲变形，测是勾心（翘合内底和半托底》的海摊揽度，据此计算以纵向抗弯刚度。3试样
9.1试择为勾心、起含内底、享托底。3.2每组试样两只。
4仪器设备
4.1皮鞋勾心缴向刚度试验位应满足以下条件（见图1)。4.1.1勾心后满夹其的火板可火持长度32mmm带度射多-心可夹持长度18mm。4.1.2勾心店销夹具钉调的倾斜角度不小丁30°4.1.3勾心前端来其的夹板可夹持长度12mm.4.1.4加乾文耳错轴的轴线尚出前端下火板二书面应生1.0以内：对丁衡组含内底和半拍成应在2.0m以内。
4.1.5到量挠度的百分表：量程0~10mm，分变0.0imm4.1.6试约心的专点硅码四决，每块质量（2001）。4.1.7试验组合内应与些托成都有对应的专用前、后夹具和础码。4.2分值为0.m叫游标卡尺。
国寒轻工业局2000-06-13批准
2000-10-01实施
剂度可伤
水干面
OB/4.1813—2000
iKAoNiKAca-

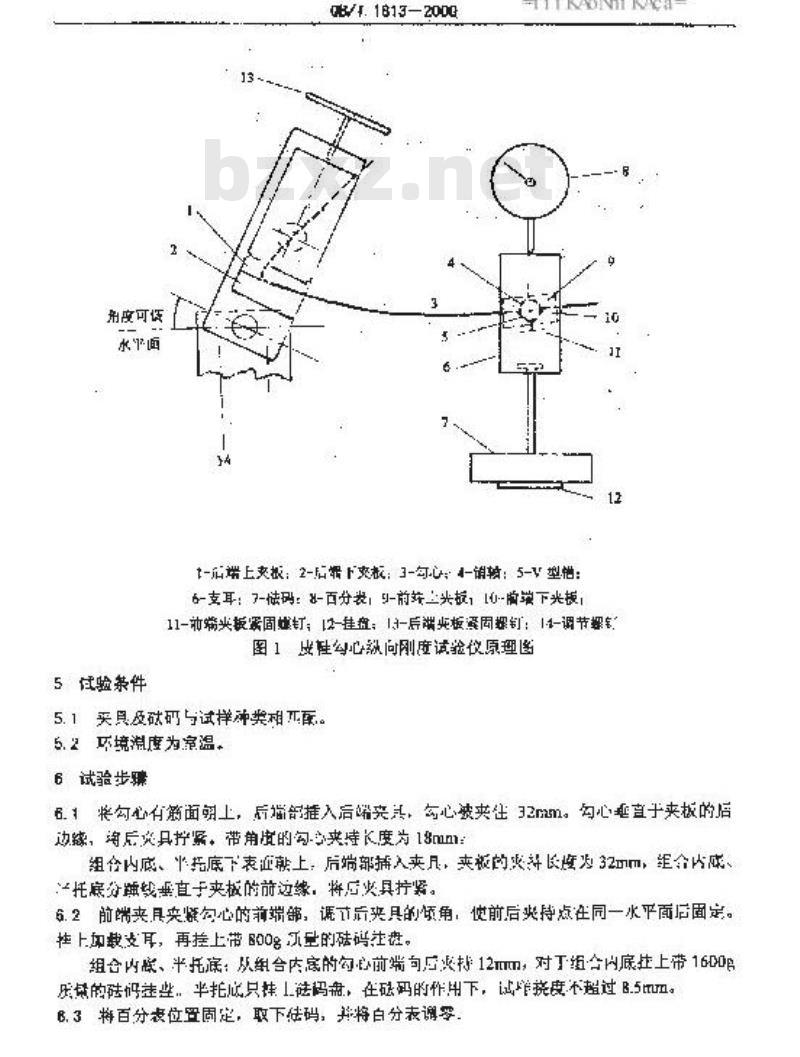

t-后端上交报：2-后幅下变板：3-句心：4-销转：5-V型惜：6-支耳：7-码：8-百分表，5-前并上光板110-前端下光板，11-前带夹板案固螺打，[2-挂症；13-后端央板译固螺钉：14-调节螺图1性勾心问刚度试验仪原理图
5试验兼件
5.1夹具及欲码与试拌冲类相元原。6. 2环境温度为定温。bzxz.net
6试验步骤
6.1将勾心有筋面期上，后端部推入后端来其，勾心费夹往32mm。勾心垂直于夹板的后边嫁，淘后交具紧，带角实的勾心来持长度为18mum：组合内底、半托底下表迎就上，后端部捕入夹月，夹板的火并长虑为32mm，组合内成托底分睡线需直于夹板的前边缘，将后火具打紧。6.2前端夹具夹紫勾心的菲端，调古后来具的倾角，使前后类持点在同一水平面后固定。持上加数支耳，再挂上带B00g次量的码壮盘。组合内感、半托离，从组合内底的勾心前端句后次持12mm，对丁组合内底拉上带1600g店的硅码违些.半托成只韩1祛码盘，在磁码的作用下，试增挠度不超过B.5mum。B.3将百分表位置周定，取下估码，并将白分表谢零GB/T. 1813-2000

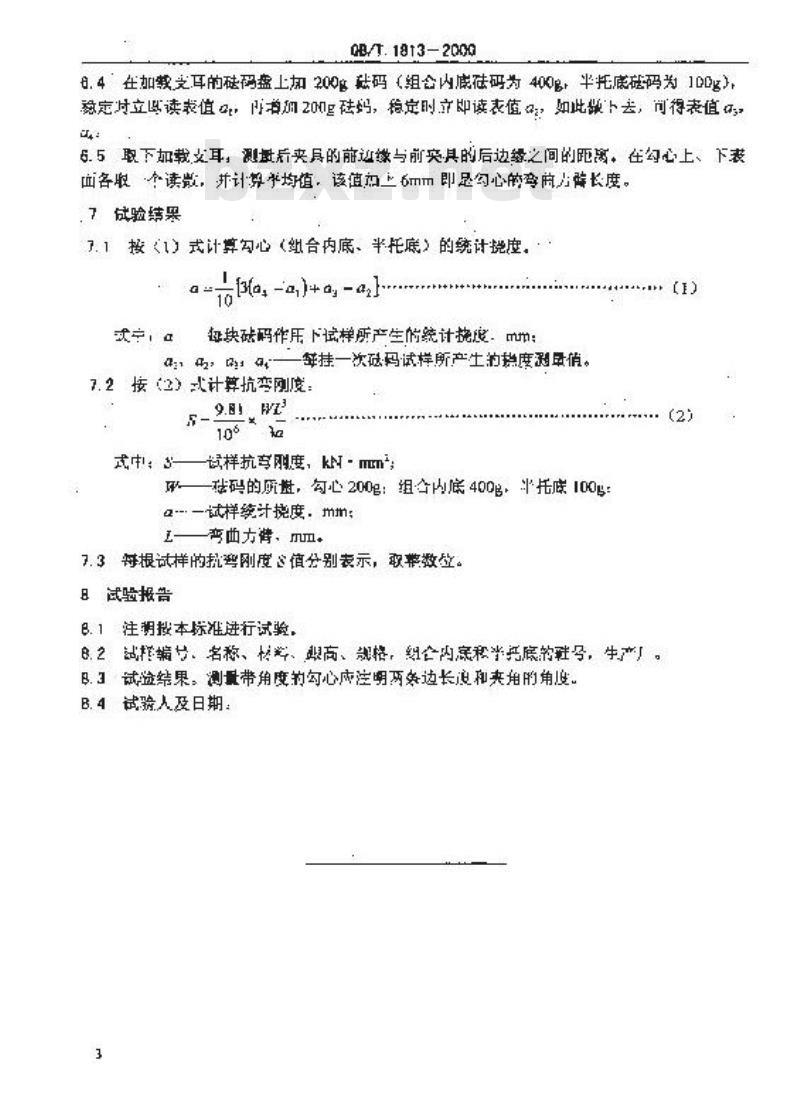

.4在加载变耳的础码盘上加200%张码（组公内底法码为400%半托底础码为100%g），微定过立以读装值，者训200g砖妈，稳定时文即读表值，如此版下去，可得表值，c4
6.5取下加载支耳，测过后夹具的前边缘与前突具的后边缘之间的距离，在勾心上、下表血各取个读微，并计算乎均值，该值加上6mm即是勾心的李前为降长度。试验结果
了.1按<1）式计算勾心（组合内底、半托底）的统计搅度。3a+-a,)+-a
武，a
每块础码作用下试样所产生的统计掩度：mm：一等挂一次磁码试样所产生的热度刷量俏7.2接（2）或计算抗变刚度
式中：3
试样抗享度，kN·mn
张码的底盘，勾心200g：组含内底400g，半托底100g：a--试样统计揽度，mm：
一弯曲方样，mum.
7.3每根试样的执考刚度值分别表示，取整数笠。8试验报
B.1注期按本标准进行试验，
B.2、站挡端号、名称、快料、跟高、规格，组合内底和半托底的号，生产厂。B.3试验结果，测量带角度的勾心内注明两务边长追和来角的角度B.4试骗人及目期，
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
