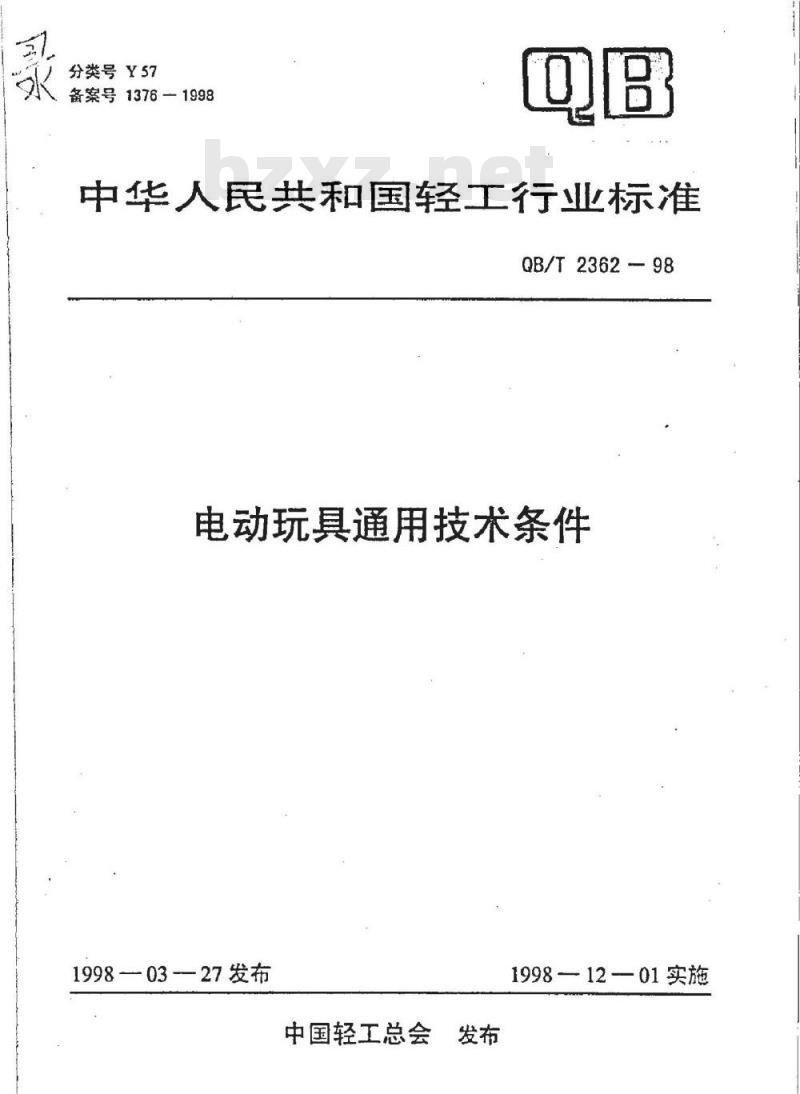

【轻工行业标准(QB)】 电动玩具通用技术条件

分类号Y57
备案号1376—1998
中华人民共和国轻工行业标准
QB/T2362—98
电动玩具通用技术条件
1998—03—27发布
中国轻工总会
19981201实施
QB/T236298

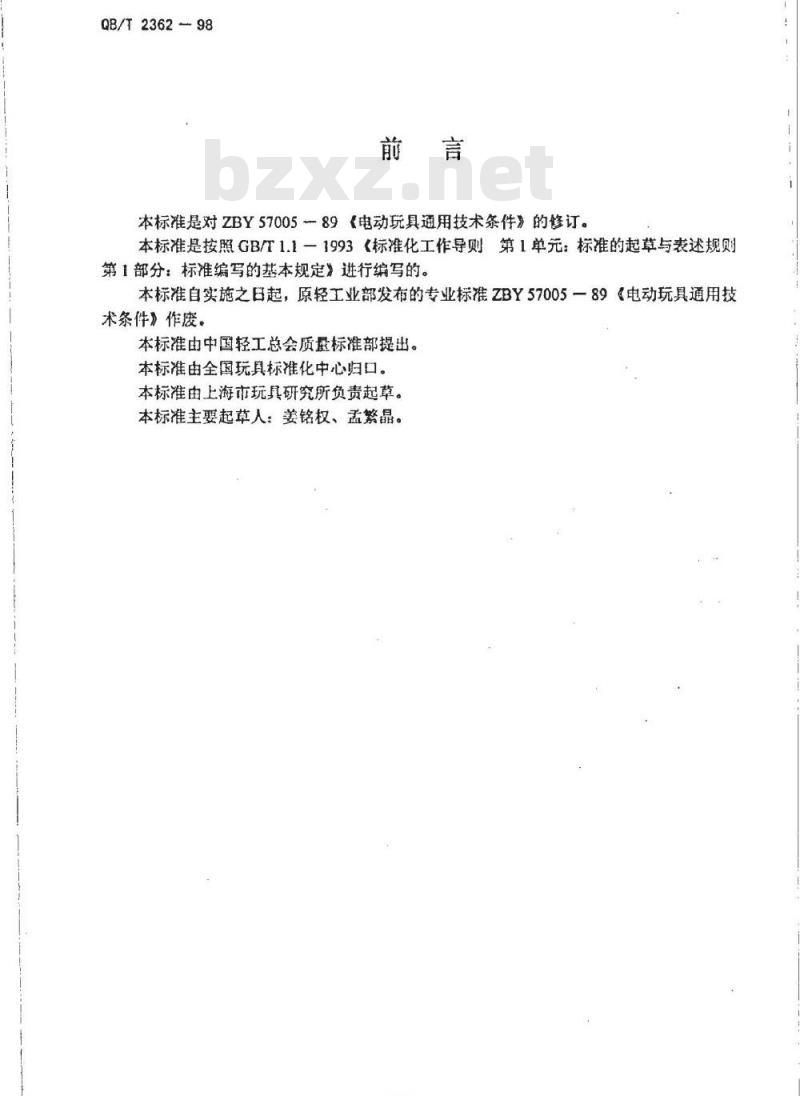

本标准是对ZBY5700589《电动玩具通用技术条件》的修订。本标准是按照GB/T1.1一1993《标准化工作导则第1单元：标准的起草与表述规则第1部分：标准编写的基本规定》进行编写的。本标准自实施之日起，原轻工业部发布的专业标准Z3Y57005一89《电动玩具通用技术条件》作废。
本标准由中国轻工总会质量标准部提出。本标准由全国玩具标准化中心归口。本标准由上海市玩具研究所负贵起草。本标准主要起草人：姜铭权、孟繁晶。TKAoNYKAca-

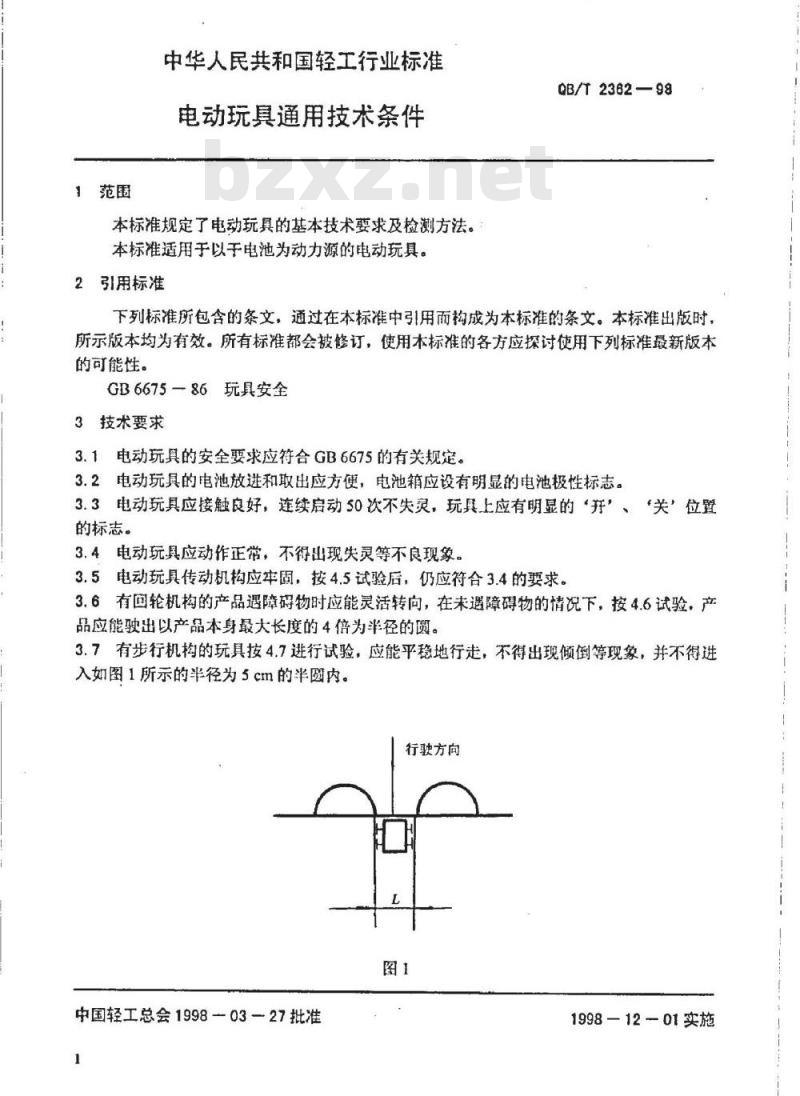

1范围
中华人民共和国轻工行业标准
电动玩具通用技术条件
本标准规定了电动玩具的基本技术要求及检方法。本标准适用于以于电池为动力源的电动玩具。2引用标准
QB/T2362—98
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用木标准的各方应探讨使用下列标准最新版本的可能性。
GB6675—86玩具安全
3技术要求
3.1电动玩具的安全要求应符合GB6675的有关规定。3.2电动玩具的电池放进和取出应方便，电池箱应设有明显的电池极性标志。3.3电动玩具应接触良好，连续启动50次不失灵，玩具上应有明显的“并，、“关”位置的标志。
3.4电动玩具应动作正常，不得出现失灵等不良现象。3.5电动玩具传动机构应牢固，按4.5试验后，仍应符合3.4的要求。3.6有回轮机构的产品遇障碍物时应能灵活转向，在未遇障碍物的情况下，按4.6试验，产品应能驶出以产品本身最大长度的4倍为半径的圆。3.7有步行机构的玩具按4.7进行试验，应能平稳地行走，不得出现倾倒等现象，并不得进入如图1所示的半径为5cm的半圆内。行驶方向
中国轻工总会1998—03—27批准1
1998-12-01实施
QB/T2362-98

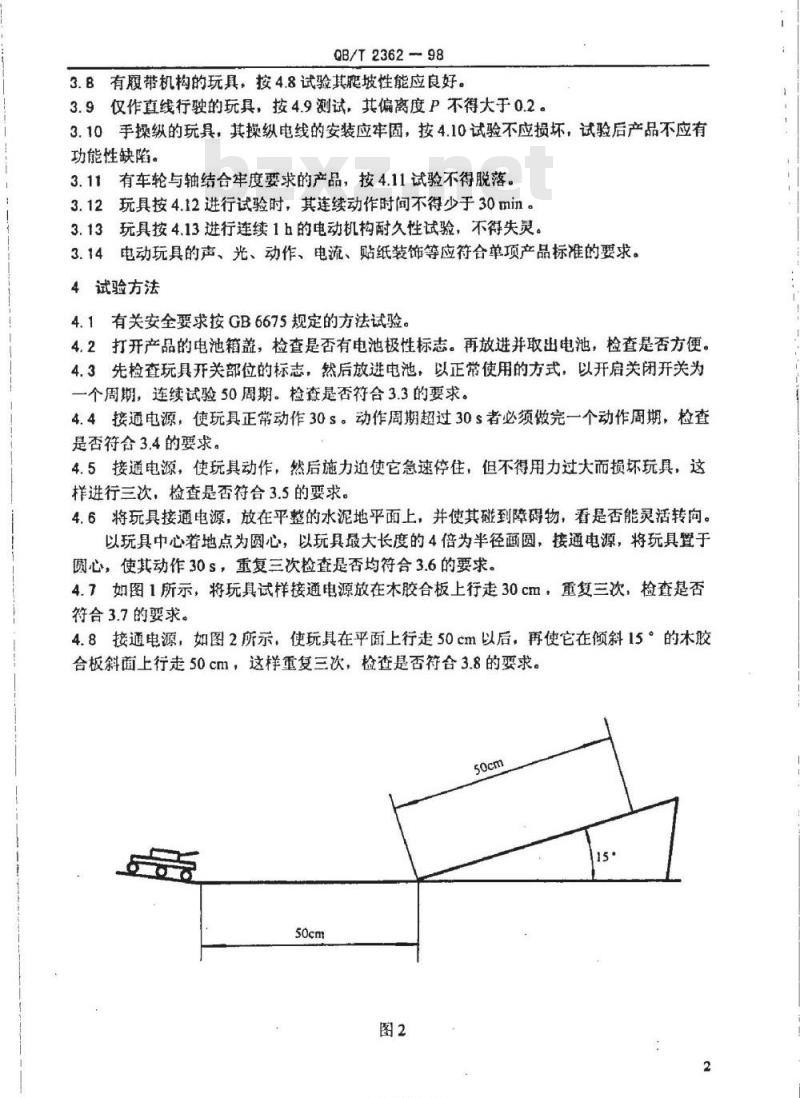

3.8有履带机构的玩具，按4.8试验其肥坡性能应良好。3.9仅作直线行驶的玩具，按4.9测试，其偏离度P不得大于0.2。3.10手操纵的玩具，其操纵电线的安装应牢固，按4.10试验不应损坏，试验后产品不应有功能性缺陷。
3.11有车轮与轴结合牢度要求的产品，按4.11试验不得脱落。3.12玩具按4.12进行试验时，其连续动作时间不得少于30min。3.13玩具按4.13进行连续1h的电动机构耐久性试验，不得失灵。3.14电动玩具的声、光、动作、电流、贴纸装饰等应符合单项产品标准的要求。4试验方法
4.1有关安全要求按GB6675规定的方法试验4.2打开产品的电池箱盖，检查是否有电池极性标志。再放进并取出电池，检查是否方便。4.3先检查玩具开关部位的标志，然后放进电池，以正常使用的方式，以开启关闭开关为一个周期，连续试验50周期。检查是否符合3.3的要求。4.4接通电源，使玩具正常动作30s。动作周期超过30s者必须做完一个动作周期，检查是否符含3.4的要求。
4.5接通电源，使玩具动作，然后施力迫使它急速停住，但不得用力过大而损坏玩具，这样进行三次，检查是否符合3.5的要求。4.6将玩具接通电源，放在平整的水泥地平面上，并使其碰到障碍物，看是否能灵活转向。以玩具中心着地点为圆心，以玩具最大长度的4倍为半径画圆，接通电源，将玩具置于圆心，使其动作30s，重复三次检查是否均符合3.6的要求，4.7如图1所示，将玩具试样接通电源放在木胶合板上行走30cm，重复三次，检查是否符合3.7的要求。
4.8按通电源，如图2所示，使玩具在平面上行走50cm以后，再使它在倾斜15。的木胶合板斜面上行走50cm，这样重复三次，检查是否符合3.8的要求。50cm
TYKAoNiKAca-
QB/T2362-98

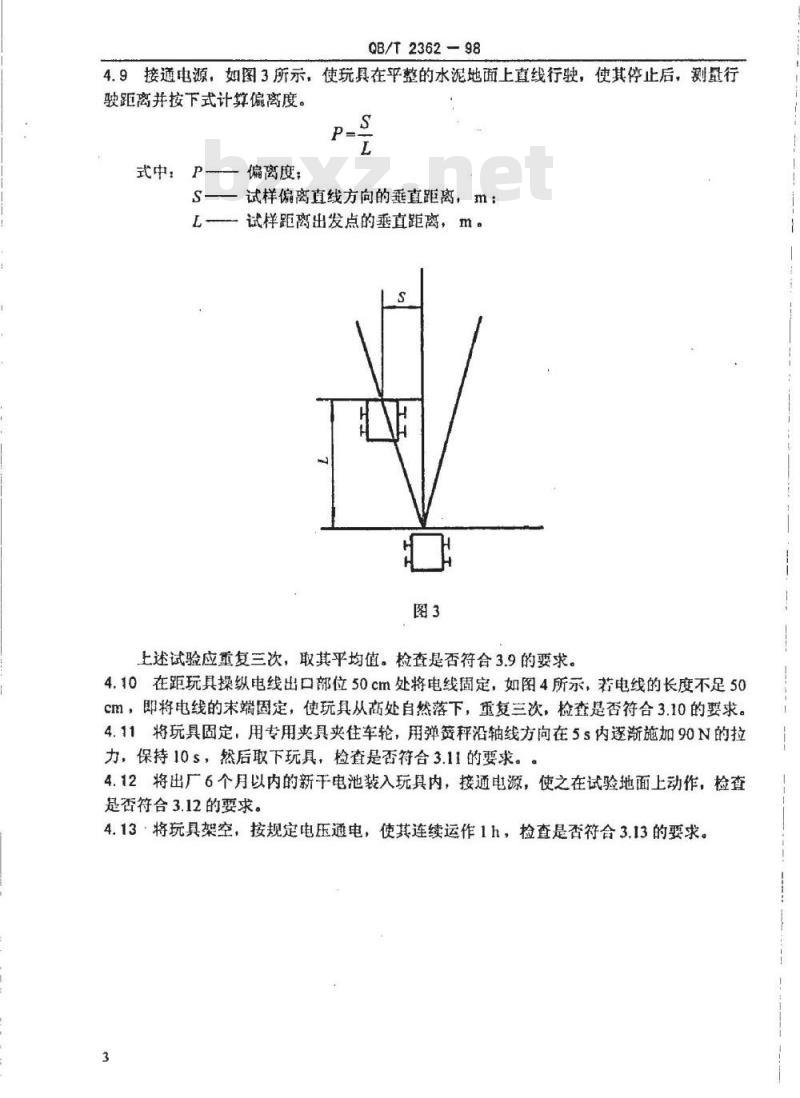

4.9接通电源，如图3所示，使玩具在平整的水泥地面上直线行驶，使其停止后，测量行驶距离并按下式计算偏离度。bZxz.net
式中：p
偏离度：
S—一试样偏离直线方向的垂直距离，m：L-试样距离出发点的垂直距离，m。门
上述试验应重复三次，取其平均值。检查是否符合3.9的要求。4.10在距玩具操纵电线出口部位50cm处将电线固定，如图4所示，荐电线的长度不足50cm，即将电线的末端固定，使玩具从处自然落下，重复三次，检查是否符合3.10的要求。4.11将玩具固定，用专用夹具夹住车轮，用弹贫秤沿轴线方向在5s内遂渐施加90N的拉力，保持10s，然后取下玩具，检查是否符合3.11的要求。。4.12将出厂6个月以内的新干电池装入玩具内，接通电源，使之在试验地面上动作，检查是否符合3.12的要求。
4.13·将玩具架空，按规定电压通电，使其连续运作1h，检查是否符合3.13的要求。3
电线长度<50cm
QB/T2362-98
熬挂点
跌落方向
悬挂点
TKAONIKACa
电线长度>50cm
跌落方向
中华人民共和国
轻工行业标准
电动玩具通用技术条件
QB/T2362-98
中国轻工业出版社出版
轻工业标准化编辑出版委员会编辑地址：北京朝外光华路12号
邮政编码：100020
电话：（010)650600222309
版权所有不准翻印
书号：155019·2404
印数：1-500册
