【轻工行业标准(QB)】 手表表盘钉直经尺寸系列

QB/T2314-1997

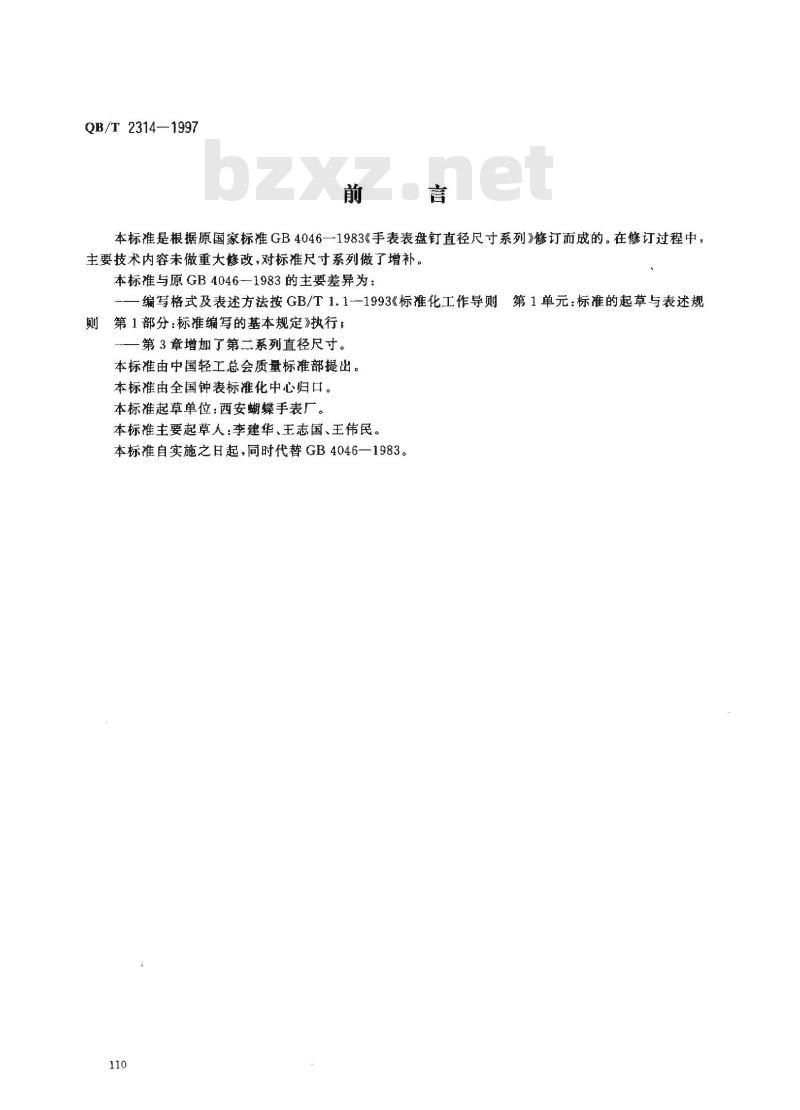

本标准是根据原国家标准GB4046-一1983手表表盘钉直径尺寸系列修订而成的。在修订过程中，主要技术内容未做重大修改，对标准尺寸系列做了增补。本标准与原GB4046-1983的主要差异为：编写格式及表述方法按GB/T1.1--1993&标准化工作导则第1单元：标准的起草与表述规
第1部分：标推编写的基本规定》执行；则
一第3章增加了第二系列直径尺寸。本标准由中国轻工总会质量标准部提出。本标准由全国钟表标准化中心归口。本标起草单位：西安蝴蝶手表厂。本标准主要起草人：李建华、王志国、王伟民。本标准自实施之日起，同时代替GB4046—1983。110

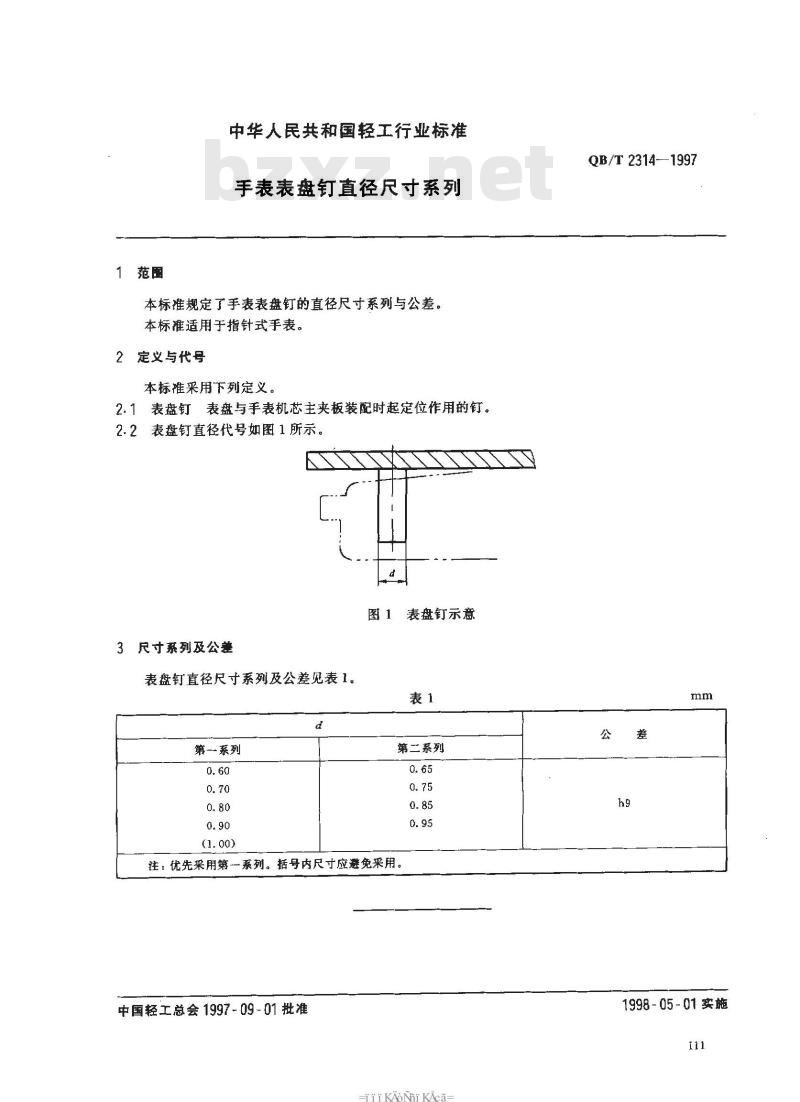

中华人民共和国轻工行业标准
手表表盘钉直径尺寸系列
本标准规定了手表表盘钉的直径尺寸系列与公差。本标准适用于指针式手表。
2定义与代号
本标难采用下列定义。
2.1表盘钉表盘与手表机芯主夹板装配时起定位作用的钉。2.2表盘钉直径代号如图1所示，图1表盘钉示意
3尺寸系列及公差
表盘钉直径尺寸系列及公差见表1。d免费标准bzxz.net
第一系列
第二系列
注：优先采用第一系列。括号内尺寸应避免采用。中国轻工总会1997-09-01批准
iKAoNi KAca
QB/T 2314-—1997
1998-05-01实施
