【行业标准】 城镇排水管道检测与评估技术规程

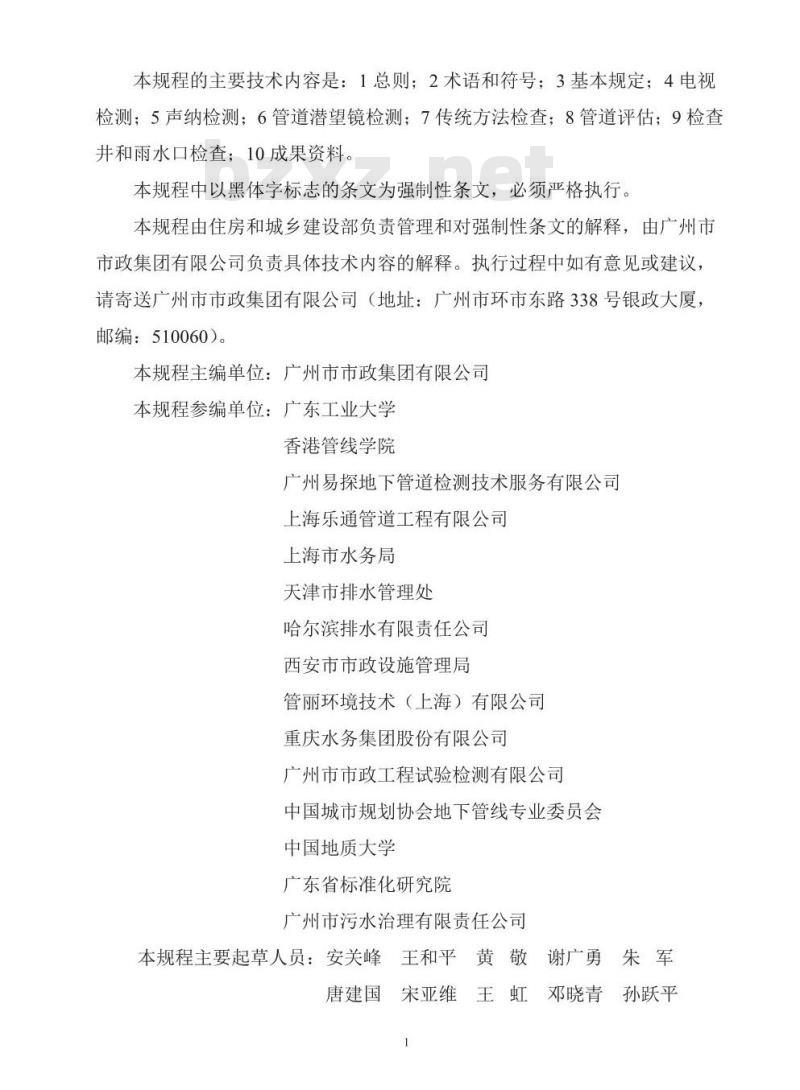

本规程的主要技术内容是：1总则：2术语和符号：3基本规定：4电视检测：5声纳检测：6管道潜望镜检测：7传统方法检查：8管道评估：9检查井和雨水口检查：10成果资料。本规程中以黑体字标志的条文为强制性条文，必须严格执行。本规程由住房和城乡建设部负责管理和对强制性条文的解释，由广州市市政集团有限公司负责具体技术内容的解释。执行过程中如有意见或建议，请寄送广州市市政集团有限公司（地址：广州市环市东路338号银政大厦，邮编：510060）。
本规程主编单位：广州市市政集团有限公司本规程参编单位：广东工业大学香港管线学院
广州易探地下管道检测技术服务有限公司上海乐通管道工程有限公司
上海市水务局
天津市排水管理处
哈尔滨排水有限责任公司
西安市市政设施管理局
管丽环境技术（上海）有限公司重庆水务集团股份有限公司
广州市市政工程试验检测有限公司中国城市规划协会地下管线专业委员会中国地质大学
广东省标准化研究院
广州市污水治理有限责任公司
本规程主要起草人员：安关峰王和平黄敬谢广勇朱军唐建国宋亚维王虹
邓晓青
孙跃平
陆磊谢楚龙
陈海鹏
李碧清
朱保罗

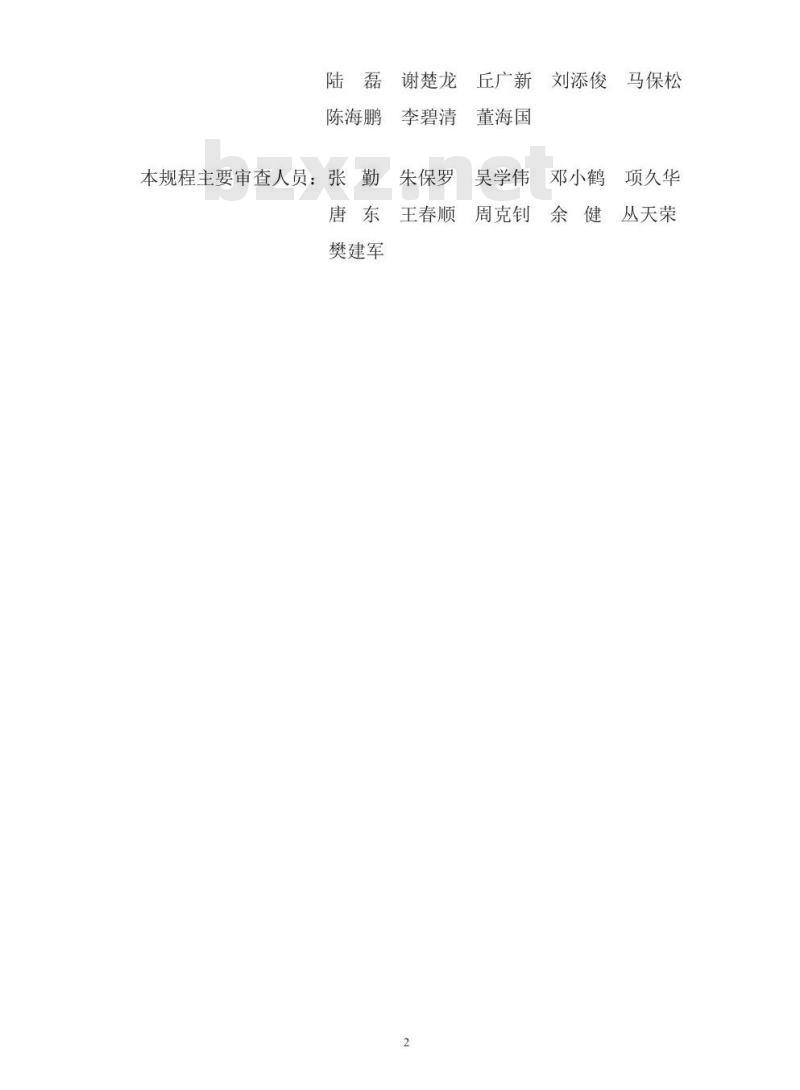

本规程主要审查人员：张
王春顺
樊建军
丘广新
董海国
刘添俊
马保松
吴学伟　邓小鹤　项久华
周克钊余健
丛天荣

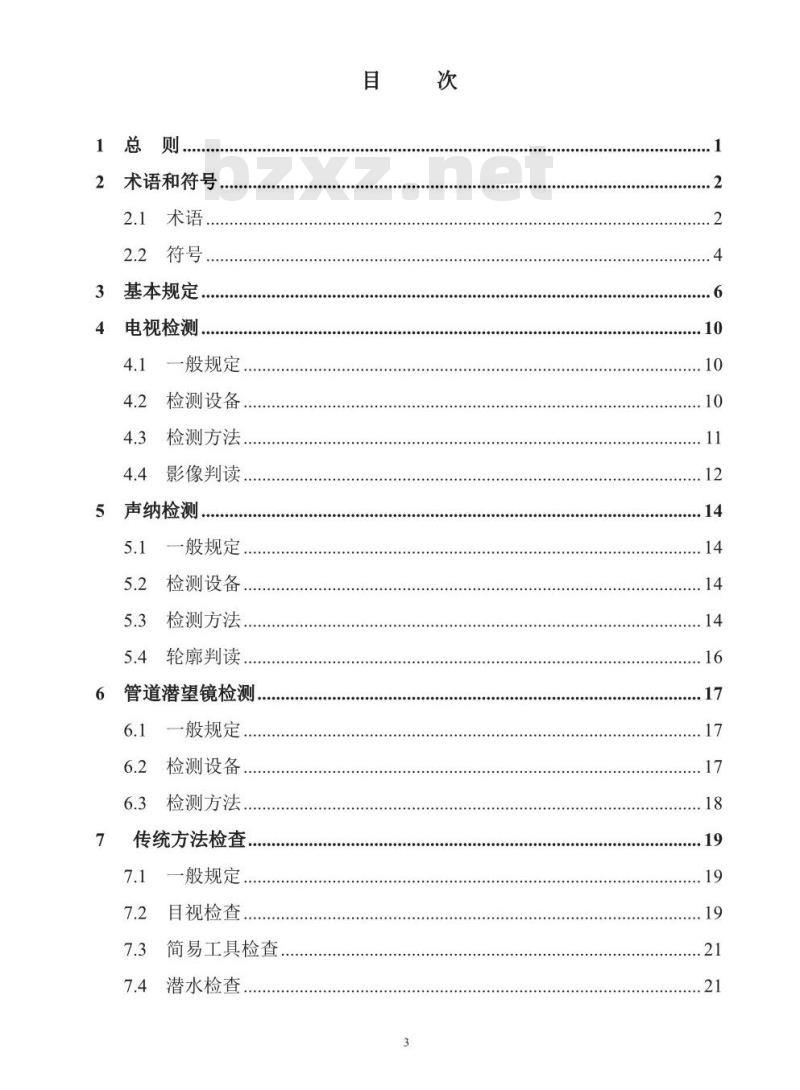

1总则　
2．术语和符号
术语，
基本规定，
电视检测，
一般规定
检测设备
检测方法
影像判读
声纳检测
般规定
检测设备
检测方法
轮廓判读
管道潜望镜检测
般规定
检测设备
检测方法，
传统方法检查.
-般规定
目视检查，
简易工具检查
潜水检查

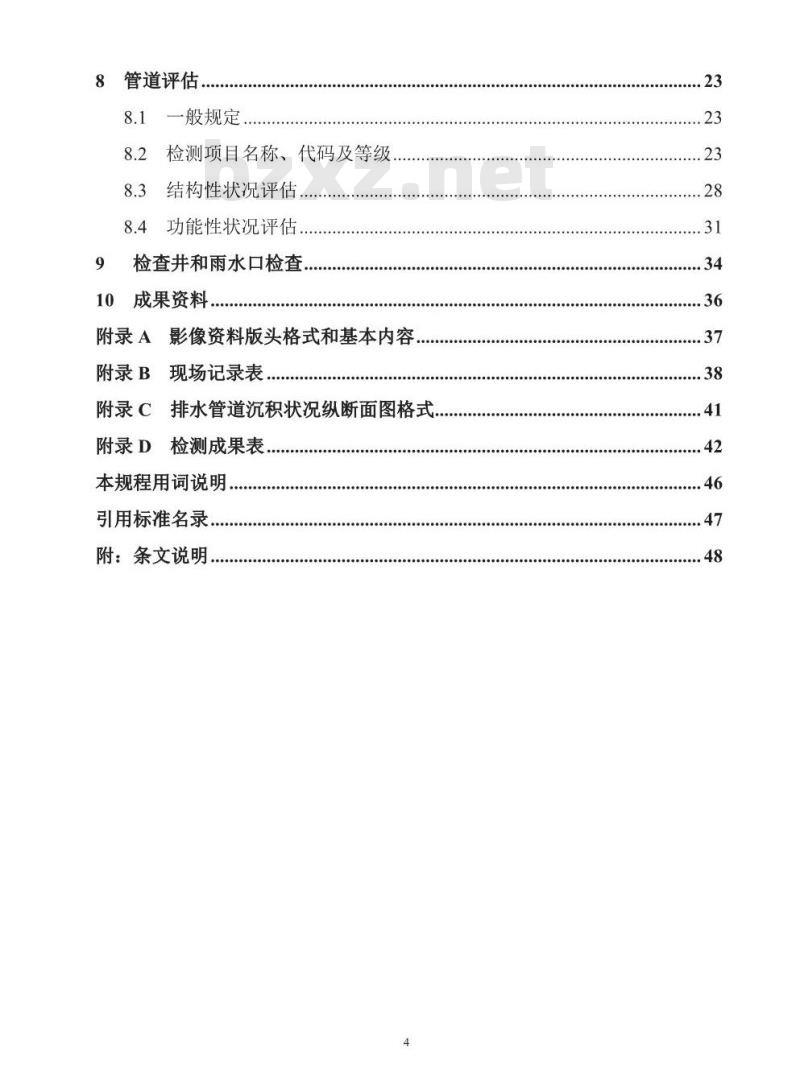

管道评估
一般规定
检测项目名称、代码及等级
结构性状况评估
功能性状况评估
检查井和雨水口检查
成果资料
附录A
附录B
附录C
附录D
影像资料版头格式和基本内容
现场记录表
排水管道沉积状况纵断面图格式，检测成果表
本规程用词说明，
引用标准名录，
附：条文说明，
General Provisions
Terms and Symbols ..
2.2Symbols...
BasicRequirements.

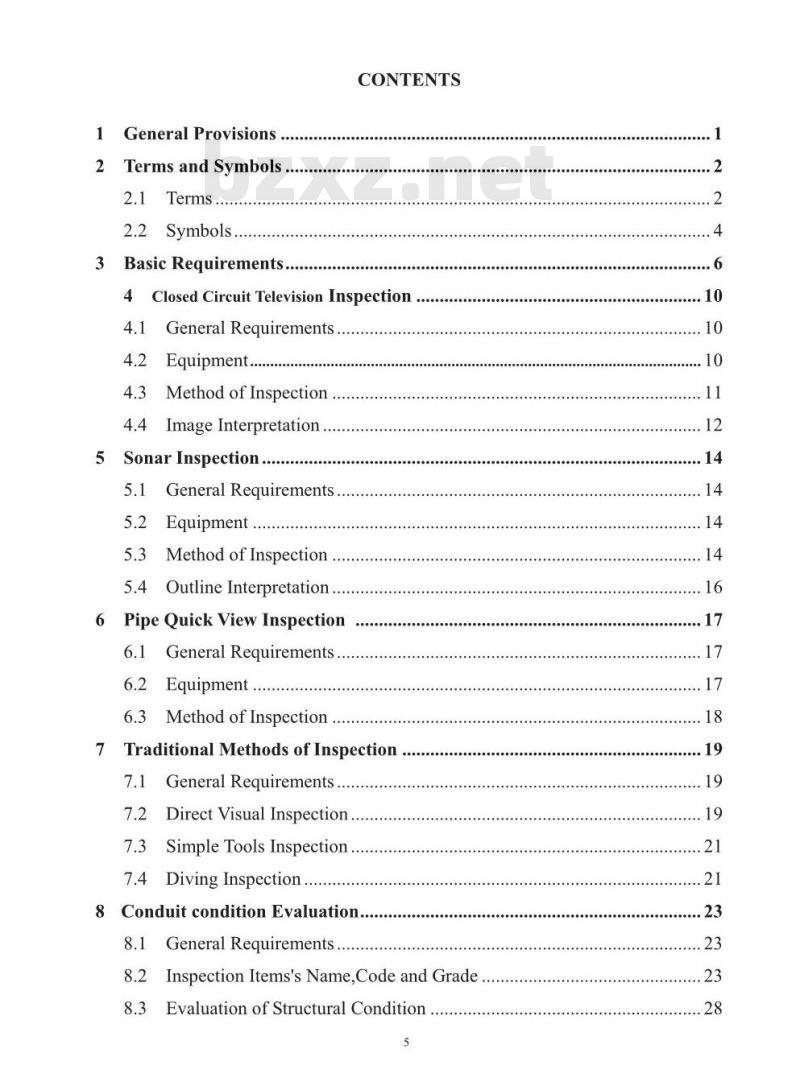

CONTENTS
Closed Circuit Television Inspection ..4.1
General Requirements.
Equipment
MethodofInspection
ImageInterpretation
Sonar Inspection.
General Requirements
Equipment
Method of Inspection
Outline Interpretation
PipeQuickViewInspection
General Requirements.
Equipment
Method of Inspection
Traditional Methods of Inspection7.1
General Requirements..
DirectVisualInspection.
Simple Tools Inspection
Diving Inspection.
8Conduit condition Evaluation.8.1
General Requirements
Inspection Items's Name,Code and Grade8.2
8.3Evaluation of Structural Condition5
8.4Evaluation ofFunctional ConditionManhole and Road Gully Inspection.10ResultData
Appendix AImage Data Front Page Format.AppendixBFieldRecords.
Appendix CSewer Sedimentary Conditions'Longitudinal Section Image.. 41AppendixDInspectionandEvaluationRecords.Explanation of Wording in This Specification..Normative Standard
Addition:Explanation ofProvisions.42
1总则
1.0.1为加强城镇排水管道检测管理，规范检测技术，统一评估标准，制定本规程。
要求。
本规程适用于对既有城镇排水管道及其附属构筑物进行的检测与评城镇排水管道检测采用新技术、新方法时，管道评估应符合本规程的1.0.4
城镇排水管道的检测与评估，除应符合本规程的要求外，尚应符合压家现行有关标准的规定
2术语和符号
2.1术语
2.1.1电视检测 Closed CircuitTelevisionInspection采用闭路电视系统进行管道检测的方法，简称CCTV检测。2.1.2声纳检测SonarInspection采用声波探测技术对管道内水面以下的状况进行检测的方法，2.1.3管道潜望镜检测PipeQuickViewInspection采用管道潜望镜在检查并内对管道进行检测的方法，简称QV检测2.1.4时钟表示法ClockDescription采用时钟的指针位置描述缺陷出现在管道内环向位置的表示方法2.1.5直向摄影Forward-viewInspection电视摄像机取景方向与管道轴向一致，在摄像头随爬行器行进过程中通过控制器显示和记录管道内影像的拍摄方式，2.1.6侧向摄影LateralInspection电视摄像机取景方向偏离管道轴向，通过电视摄像机镜头和灯光的旋转仰俯以及变焦，重点显示和记录管道一侧内壁状况的拍摄方式2.1.7结构性缺陷StructuralDefect管道结构本体遭受损伤，影响强度、刚度和使用寿命的缺陷2.1.8功能性缺陷FunctionalDefect导致管道过水断面发生变化，影响畅通性能的缺陷。2.1.9结构性缺陷密度StructuralDefectDensity2
根据管段结构性缺陷的类型、严重程度和数量，基于平均分值计算得到的管段结构性缺陷长度的相对值。2.1.10功能性缺陷密度FunctionalDefectDensity根据管段功能性缺陷的类型、严重程度和数量，基于平均分值计算得到的管段功能性缺陷长度的相对值。2.1.11修复指数RehabilitationIndex依据管道结构性缺陷的类型、严重程度、数量以及影响因素计算得到的数值。数值越大表明管道修复的紧迫性越大。2.1.12养护指数MaintenanceIndex依据管道功能性缺陷的类型、严重程度、数量以及影响因素计算得到的数值。数值越大表明管道养护的紧迫性越大。2.1.13管段Pipe Section
两座相邻检查并之间的管道。
2.1.14检查井Manhole
排水管道系统中连接管道以及供维护工人检查、清通和出入管道的附属设施的统称，包括跌水井、水封井、冲洗井、溢流井、闸门井、潮门井、沉泥井等。
2.1.15传统方法检查TraditionalMethodInspection人员在地面巡视检查、进入管内检查、反光镜检查、量泥斗检查、量泥杆检查、潜水检查等检查方法的统称，3
E一管道重要性参数；
F——管段结构性缺陷参数；
G一一管段功能性缺陷参数；
K一一地区重要性参数：
L——管段长度；
Li——第i处结构性缺陷的长度；L一一第j处功能性缺陷的长度；MI——管道养护指数；
管段的功能性缺陷数量；
n—一管段的结构性缺陷数量；
P一一第i处结构性缺陷分值：
P——第处功能性缺陷分值；
RI——管道修复指数；
2.2符号
S一一管段损坏状况参数，按缺陷点数计算的平均分值：SM一一管段结构性缺陷密度；
Smax一一管段损坏状况参数，管段结构性缺陷中损坏最严重处的分值；T一一土质影响参数；
Y一一管段运行状况参数，按缺陷点数计算的功能性缺陷平均分值Ymx一一管段运行状况参数，管段功能性缺陷中最严重处的分值：YM一一管段功能性缺陷密度；
a——结构性缺陷影响系数；
β一一功能性缺陷影响系数。
3基本规定
3.0.1从事城镇排水管道检测和评估的单位应具备相应的资质，检测人员应具备相应的资格。
3.0.2城镇排水管道检测所用的仪器和设备应有产品合格证、检定机构的有效检定（校准）证书。新购置的、经过大修或长期停用后重新启用的设备：投入检测前应进行检定和校准。3.0.3管道检测方法应根据现场的具体情况和检测设备的适应性进行选择。当一种检测方法不能全面反映管道状况时，可采用多种方法联合检测，3.0.4以结构性状况为目的的普查周期宜为5a～10a，以功能性状况为目的的普查周期宜为1a～2a。当遇到下列情况之一时，普查周期可相应缩短：1流砂易发、湿陷性王等特殊地区的管道：2管龄30a以上的管道；
施工质量差的管道：
重要管道；
有特殊要求管道
管道检测评估应按下列基本程序进行：1
接受委托；
现场踏勘；
检测前的准备；免费标准bzxz.net
现场检测；
5内业资料整理、缺陷判读、管道评估；6
编写检测报告。
