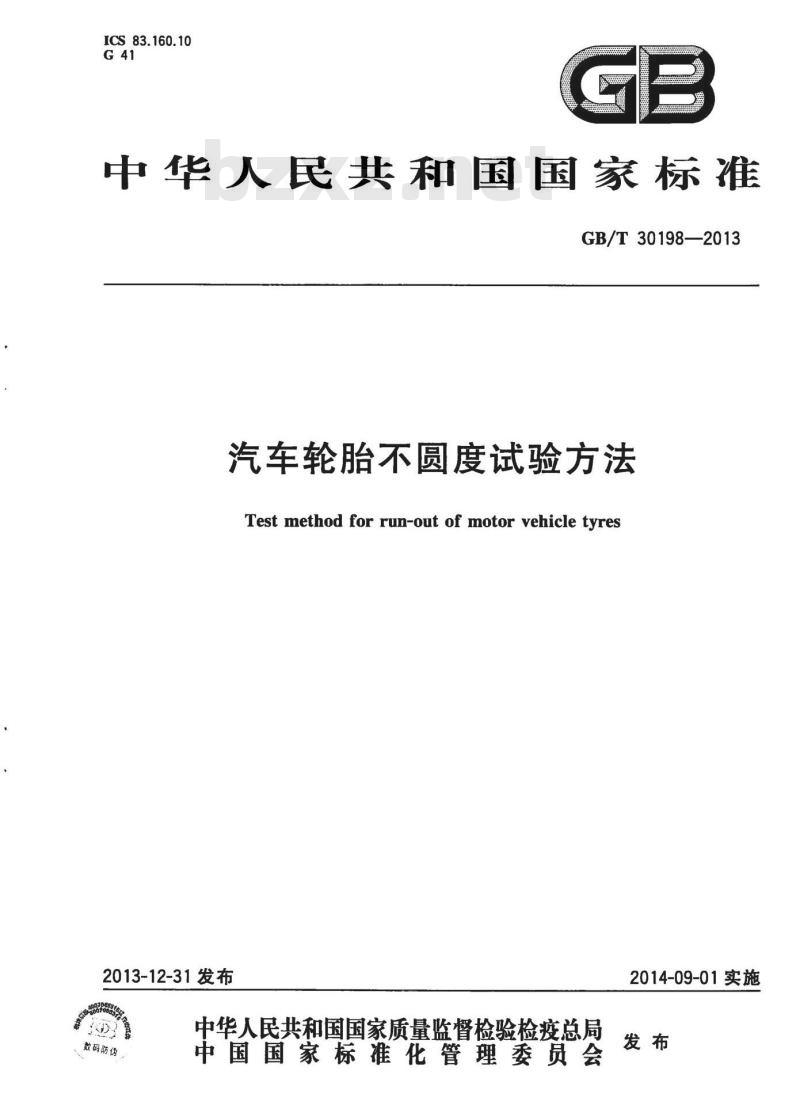

【国家标准】 汽车轮胎不圆度试验方法

ICS83.160.10
中华人民共和国国家标准
GB/T30198—2013
汽车轮胎不圆度试验方法
Test method for run-out of motor vehicle tyres2013-12-31发布
数码防伪
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2014-09-01实施

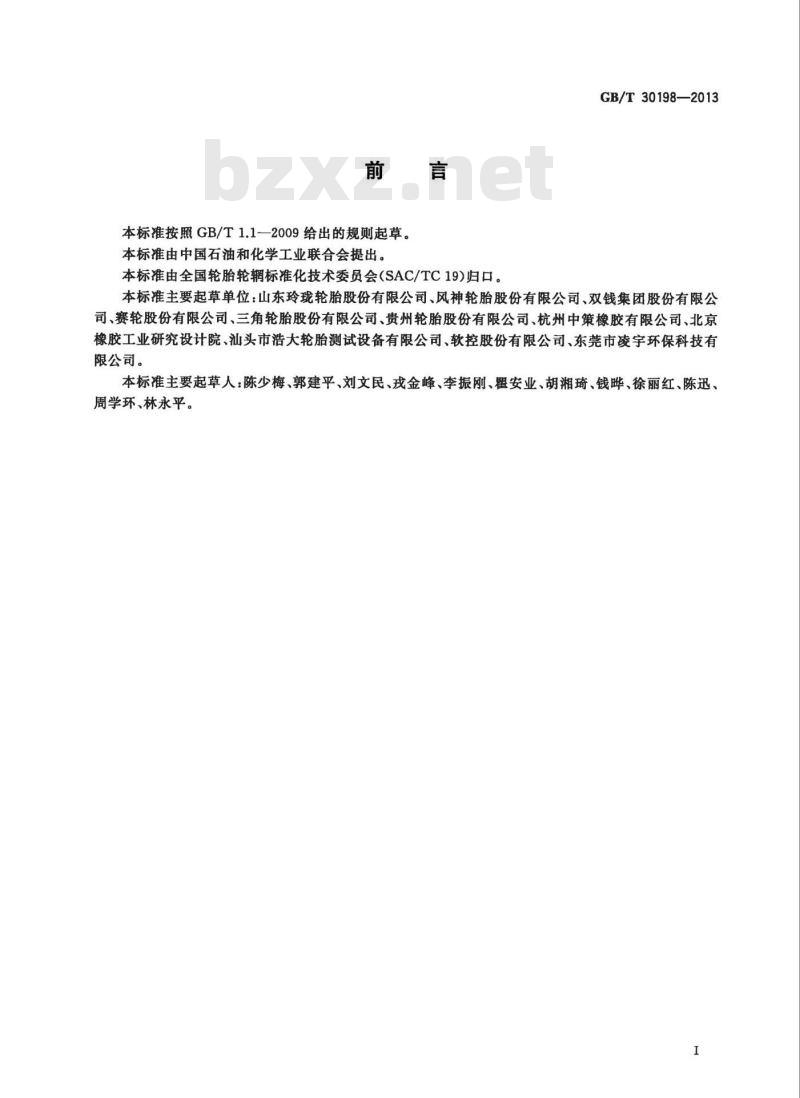

本标准按照GB/T1.1—2009给出的规则起草。本标准由中国石油和化学工业联合会提出。本标准由全国轮胎轮辋标准化技术委员会（SAC/TC19)归口。GB/T30198—2013
本标准主要起草单位：山东玲珑轮胎股份有限公司、风神轮胎股份有限公司、双钱集团股份有限公司、赛轮股份有限公司、三角轮胎股份有限公司、贵州轮胎股份有限公司、杭州中策橡胶有限公司、北京橡胶工业研究设计院、汕头市浩大轮胎测试设备有限公司、软控股份有限公司、东莞市凌宇环保科技有限公司。
本标准主要起草人：陈少梅、郭建平、刘文民、戎金峰、李振刚、翟安业、胡湘琦、钱晔、徐丽红、陈迅、周学环、林永平。

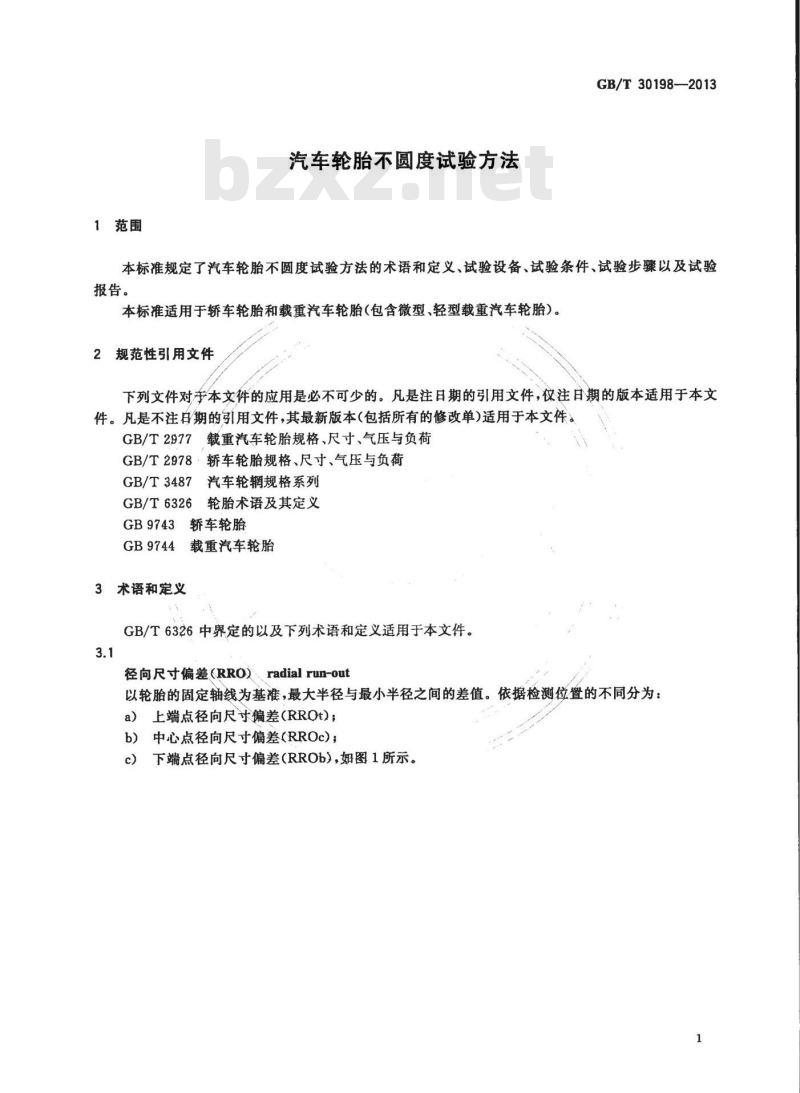

1范围
汽车轮胎不圆度试验方法
GB/T30198—2013
本标准规定了汽车轮胎不圆度试验方法的术语和定义、试验设备、试验条件、试验步骤以及试验报告。
本标准适用于轿车轮胎和载重汽车轮胎（包含微型、轻型载重汽车轮胎）。2规范性引用文件
下列文件对手本文件的应用是必不可少的。凡是注日期的引用文件，仪注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T2977载重汽车轮胎规格、尺寸、气压与负荷GB/T2978：轿车轮胎规格、尺寸、气压与负荷GB/T3487
GB/T6326
汽车轮辋规格系列
轮胎术语及其定义
GB9743轿车轮胎
GB9744
3术语和定义
载重汽车轮胎
GB/T6326中界定的以及下列术语和定义适用于本文件。3.1
径向尺寸偏差（RRO）radialrun-out以轮胎的固定轴线为基准，最大半径与最小半径之间的差值。依据检测位置的不同分为：a）上端点径向尺寸偏差（RROt)；b）中心点径向尺寸偏差（RROc)；c）下端点径向尺寸偏差（RROb），图1所示。1
GB/T30198—2013
LROt&BPS
LROb&BPS

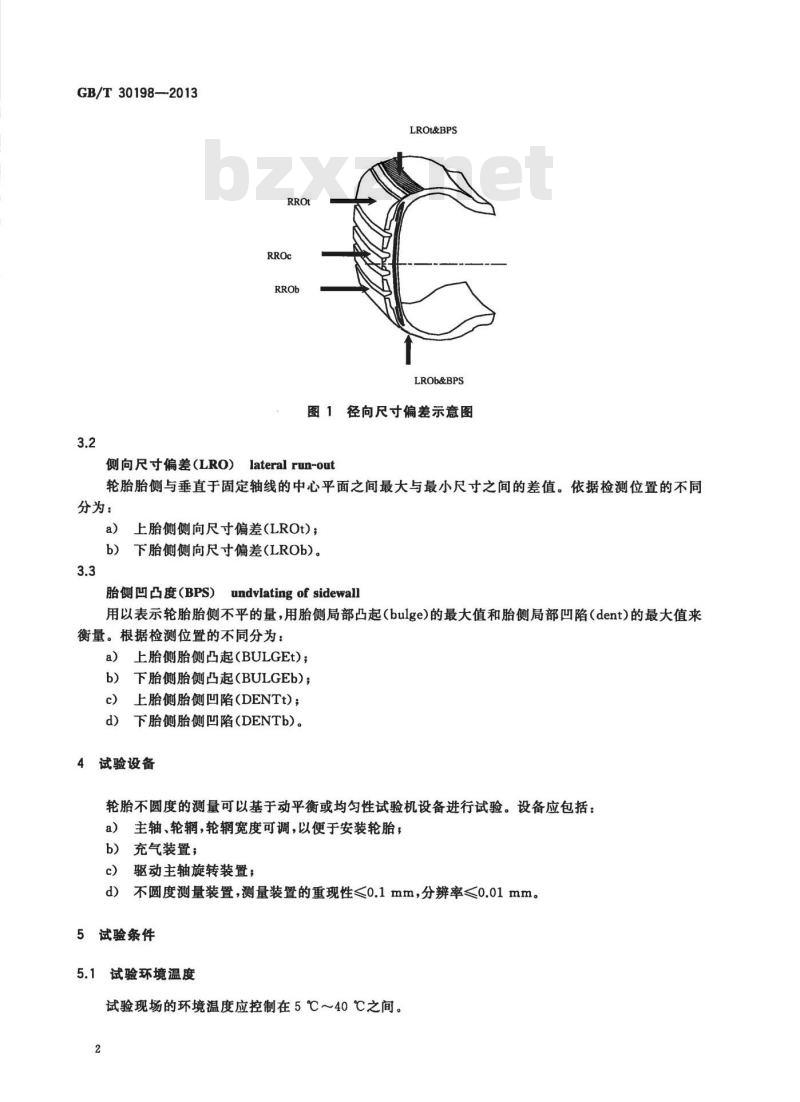

图1径向尺寸偏差示意图
侧向尺寸偏差（LRO）lateralrun-out轮胎胎侧与垂直于固定轴线的中心平面之间最大与最小尺寸之间的差值。依据检测位置的不同分为：
上胎侧侧向尺寸偏差（LROt)；
b）下胎侧侧向尺寸偏差(LROb）。3.3
胎侧凹凸度（BPS)
undvlating of sidewall
用以表示轮胎胎侧不平的量，用胎侧局部凸起（bulge）的最大值和胎侧局部凹陷（dent）的最大值来衡量。根据检测位置的不同分为：a）上胎侧胎侧凸起（BULGEt)；b）下胎侧胎侧凸起(BULGEb)；
c）上胎侧胎侧凹陷(DENTt)；
d）下胎侧胎侧凹陷(DENTb)。
4试验设备
轮胎不圆度的测量可以基于动平衡或均匀性试验机设备进行试验。设备应包括：a）主轴、轮辋，轮辋宽度可调，以便于安装轮胎；b）充气装置；
驱动主轴旋转装置；
d）不圆度测量装置，测量装置的重现性≤0.1mm，分辨率5.1试验环境温度
试验现场的环境温度应控制在5℃～40℃之间。2

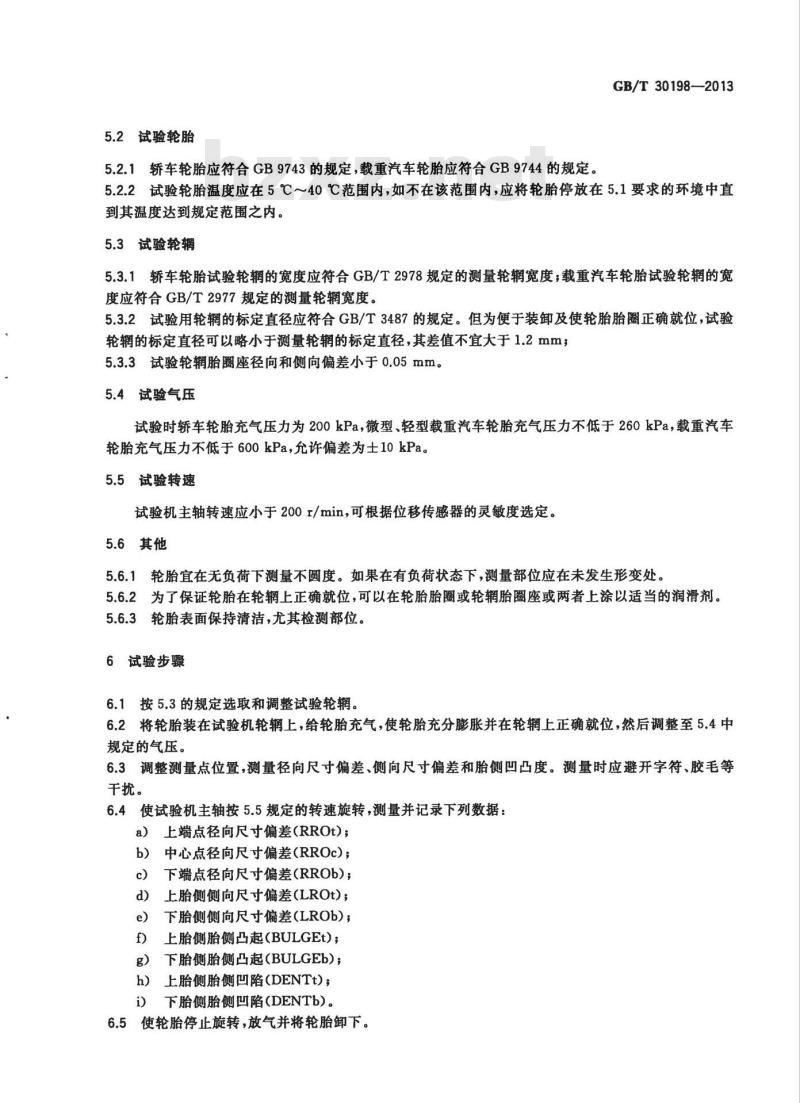

5.2试验轮胎
5.2.1轿车轮胎应符合GB9743的规定，载重汽车轮胎应符合GB9744的规定，GB/T30198—2013
5.2.2试验轮胎温度应在5℃～40℃范围内，如不在该范围内，应将轮胎停放在5.1要求的环境中直到其温度达到规定范围之内。
5.3试验轮辋
5.3.1轿车轮胎试验轮辋的宽度应符合GB/T2978规定的测量轮辋宽度；载重汽车轮胎试验轮辋的宽度应符合GB/T2977规定的测量轮辋宽度。5.3.2试验用轮辋的标定直径应符合GB/T3487的规定。但为便于装卸及使轮胎胎圈正确就位，试验轮辋的标定直径可以略小于测量轮辋的标定直径，其差值不宜大于1.2mm；5.3.3试验轮辋胎圈座径向和侧向偏差小于0.05mm。5.4试验气压
试验时轿车轮胎充气压力为200kPa，微型、轻型载重汽车轮胎充气压力不低于260kPa，载重汽车轮胎充气压力不低于600kPa，允许偏差为士10kPa。5.5试验转速
试验机主轴转速应小于200r/min，可根据位移传感器的灵敏度选定。5.6其他
5.6.1轮胎宜在无负荷下测量不圆度。如果在有负荷状态下，测量部位应在未发生形变处5.6.2为了保证轮胎在轮辋上正确就位，可以在轮胎胎圈或轮辋胎圈座或两者上涂以适当的润滑剂。5.6.3轮胎表面保持清洁，尤其检测部位。6试验步骤
6.1按5.3的规定选取和调整试验轮辋。6.2将轮胎装在试验机轮辋上，给轮胎充气，使轮胎充分膨胀并在轮辋上正确就位，然后调整至5.4中规定的气压。
6.3调整测量点位置，测量径向尺寸偏差、侧向尺寸偏差和胎侧凹凸度。测量时应避开字符、胶毛等干扰。bzxZ.net
6.4使试验机主轴按5.5规定的转速旋转，测量并记录下列数据：a）上端点径向尺寸偏差（RROt)；b）中心点径向尺寸偏差(RROc)；c）下端点径向尺寸偏差（RROb)；d)
上胎侧侧向尺寸偏差(LROt)；
e）下胎侧侧向尺寸偏差(LROb)；上胎侧胎侧凸起(BULGEt)；
下胎侧胎侧凸起（BULGEb)；
h）上胎侧胎侧凹陷(DENTt)；
i）下胎侧胎侧凹陷(DENTb)。
5使轮胎停止旋转，放气并将轮胎卸下。6.5
GB/T30198-—2013
7试验报告
必要时，试验报告应包含以下内容：a)
轮胎的生产厂名、商标、规格、负荷指数或层级和生产编号；试验轮辋规格；
轮胎试验气压；
轮胎转速；
RROt、RROc、RROb、LROt、LROb、BULGEt、BULGEb、DENTt、DENTb;试验温度；
试验日期。
