【国家标准】 工程机械轮胎耐久性试验方法

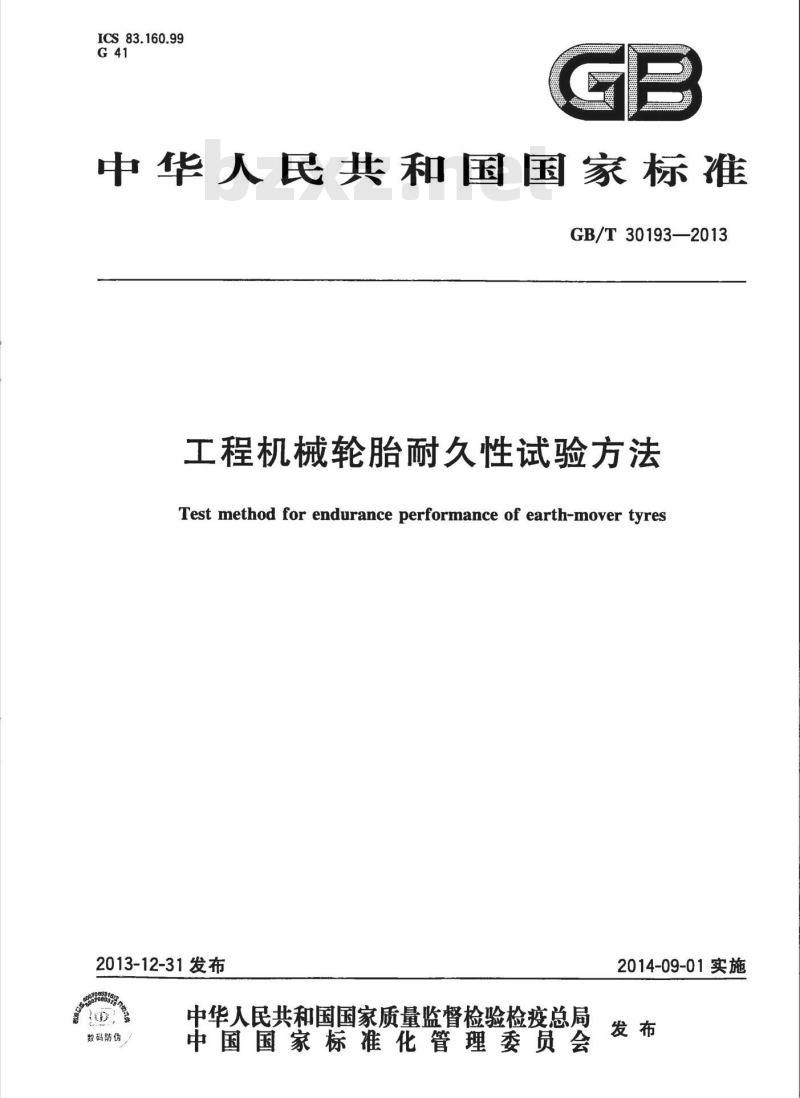

ICS 83.160.99
中华人民共和国国家标准
GB/T30193—2013
工程机械轮胎耐久性试验方法
Test method for endurance performance of earth-mover tyres2013-12-31发布
中华人民共和国国家质量监督检验检疫总局数码防伪
中国国家标准化管理委员会
2014-09-01实施

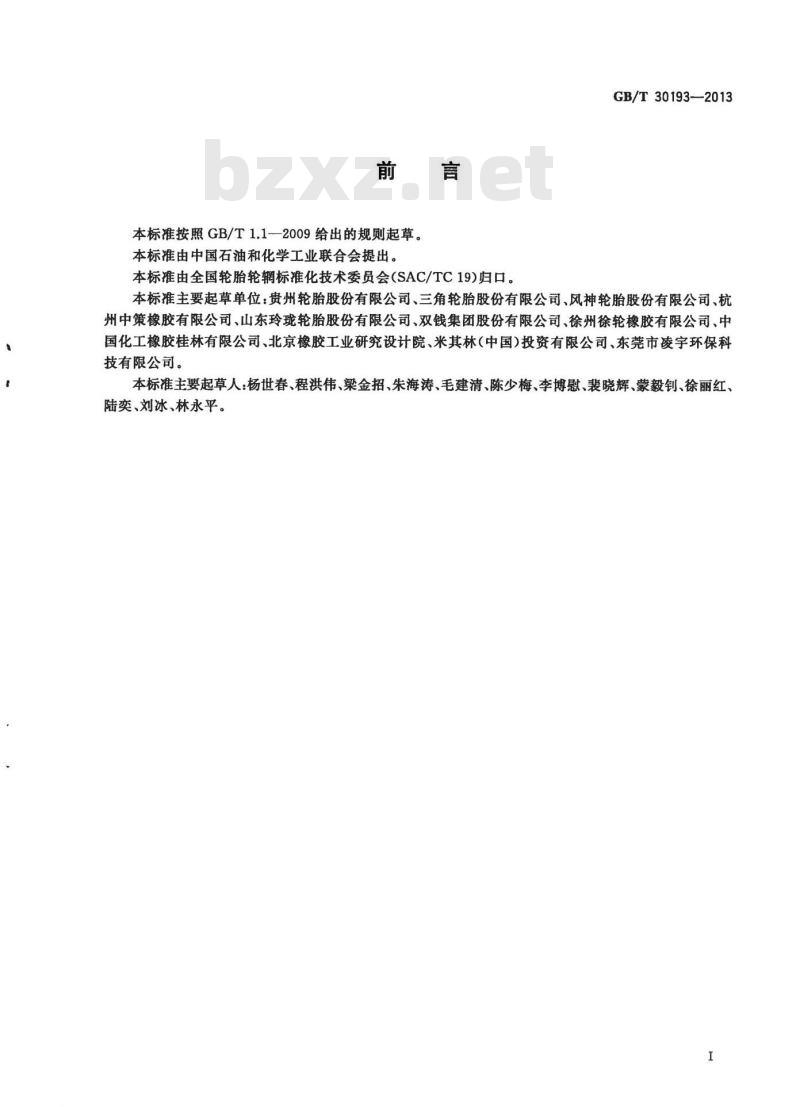

本标准按照GB/T1.1-2009给出的规则起草。本标准由中国石油和化学工业联合会提出。本标准由全国轮胎轮辋标准化技术委员会（SAC/TC19)归口。GB/T30193—2013
本标准主要起草单位：贵州轮胎股份有限公司、三角轮胎股份有限公司、风神轮胎股份有限公司、杭州中策橡胶有限公司、山东玲珑轮胎股份有限公司、双钱集团股份有限公司、徐州徐轮橡胶有限公司、中国化工橡胶桂林有限公司、北京橡胶工业研究设计院、米其林（中国）投资有限公司、东莞市凌宇环保科技有限公司。
本标准主要起草人：杨世春、程洪伟、梁金招、朱海涛、毛建清、陈少梅、李博慰、裴晓辉、蒙毅钊、徐丽红、陆奕、刘冰、林永平。

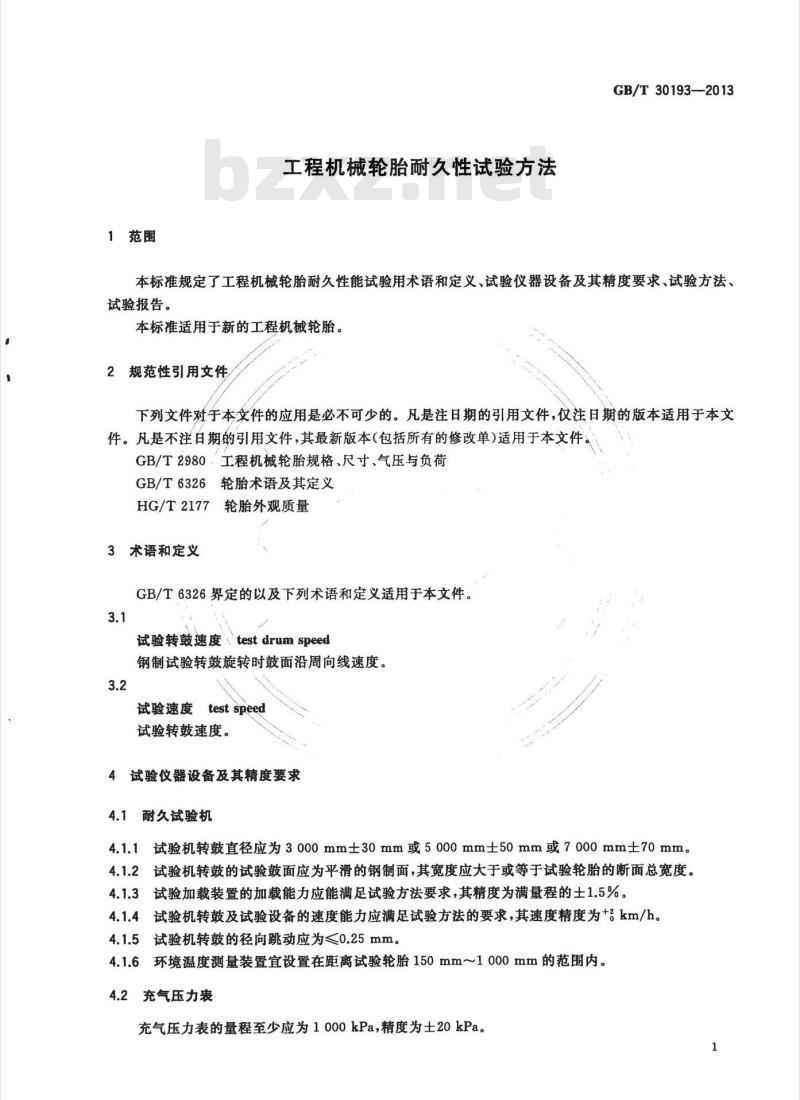

1范围
工程机械轮胎耐久性试验方法
GB/T30193—2013
本标准规定了工程机械轮胎耐久性能试验用术语和定义、试验仪器设备及其精度要求、试验方法、试验报告。
本标准适用于新的工程机械轮胎。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2980，工程机械轮胎规格、尺寸、气压与负荷GB/T6326轮胎术语及其定义
HG/T2177轮胎外观质量
3术语和定义
GB/T6326界定的以及下列术语和定义适用于本文件。3.1bZxz.net
试验转鼓速度testdrum speed
钢制试验转鼓旋转时鼓面沿周向线速度。3.2
试验速度
test speed
试验转鼓速度。
4试验仪器设备及其精度要求
4.1耐久试验机
4.1.1试验机转鼓直径应为3000mm±30mm或5000mm±50mm或7000mm士70mm。4.1.2试验机转鼓的试验鼓面应为平滑的钢制面，其宽度应大于或等于试验轮胎的断面总宽度。4.1.3试验加载装置的加载能力应能满足试验方法要求，其精度为满量程的士1.5%。4.1.4试验机转鼓及试验设备的速度能力应满足试验方法的要求，其速度精度为+。km/h。4.1.5试验机转鼓的径向跳动应为≤0.25mm。4.1.6环境温度测量装置宜设置在距离试验轮胎150mm~1000mm的范围内。4.2充气压力表
充气压力表的量程至少应为1000kPa，精度为士20kPa。1
GB/T30193-—2013

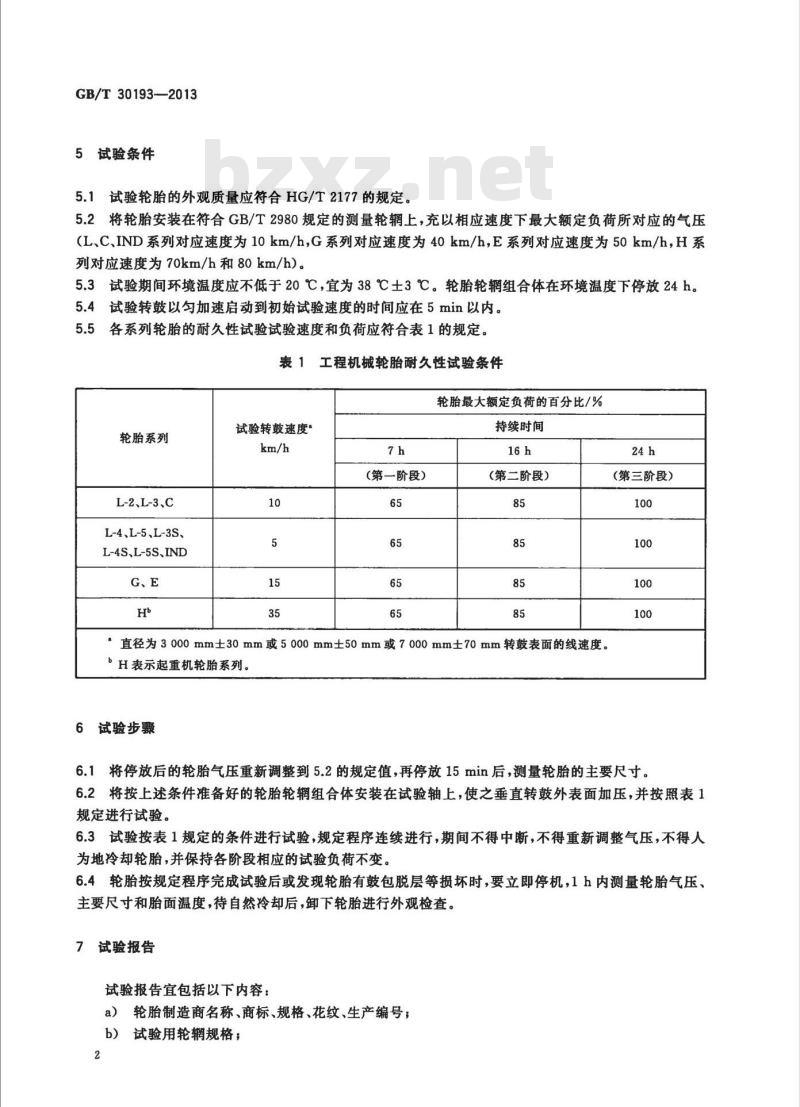

5试验条件
5.1试验轮胎的外观质量应符合HG/T2177的规定。5.2将轮胎安装在符合GB/T2980规定的测量轮辋上，充以相应速度下最大额定负荷所对应的气压(L、C、IND系列对应速度为10km/h,G系列对应速度为40km/h,E系列对应速度为50km/h,H系列对应速度为70km/h和80km/h）。5.3试验期间环境温度应不低于20℃，宜为38℃土3℃。轮胎轮辋组合体在环境温度下停放24h。5.4试验转鼓以匀加速启动到初始试验速度的时间应在5min以内。5.5各系列轮胎的耐久性试验试验速度和负荷应符合表1的规定。表1工程机械轮胎耐久性试验条件轮胎最大额定负荷的百分比/%
轮胎系列
L-2、L-3、C
L-4、L-5、L-3S、
L-4S、L-5S、IND
试验转鼓速度·
（第一阶段）
持续时间
（第二阶段）
直径为3000mm±30mm或5000mm±50mm或7000mm士70mm转鼓表面的线速度。bH表示起重机轮胎系列。
6试验步骤
（第三阶段）
6.1将停放后的轮胎气压重新调整到5.2的规定值，再停放15min后，测量轮胎的主要尺寸。6.2将按上述条件准备好的轮胎轮辋组合体安装在试验轴上，使之垂直转鼓外表面加压，并按照表1规定进行试验。
6.3试验按表1规定的条件进行试验，规定程序连续进行，期间不得中断，不得重新调整气压，不得人为地冷却轮胎，并保持各阶段相应的试验负荷不变。6.4轮胎按规定程序完成试验后或发现轮胎有鼓包脱层等损坏时，要立即停机，1h内测量轮胎气压、主要尺寸和胎面温度，待自然冷却后，卸下轮胎进行外观检查。7试验报告
试验报告宜包括以下内容：
a）轮胎制造商名称、商标、规格、花纹、生产编号；b）试验用轮辋规格；

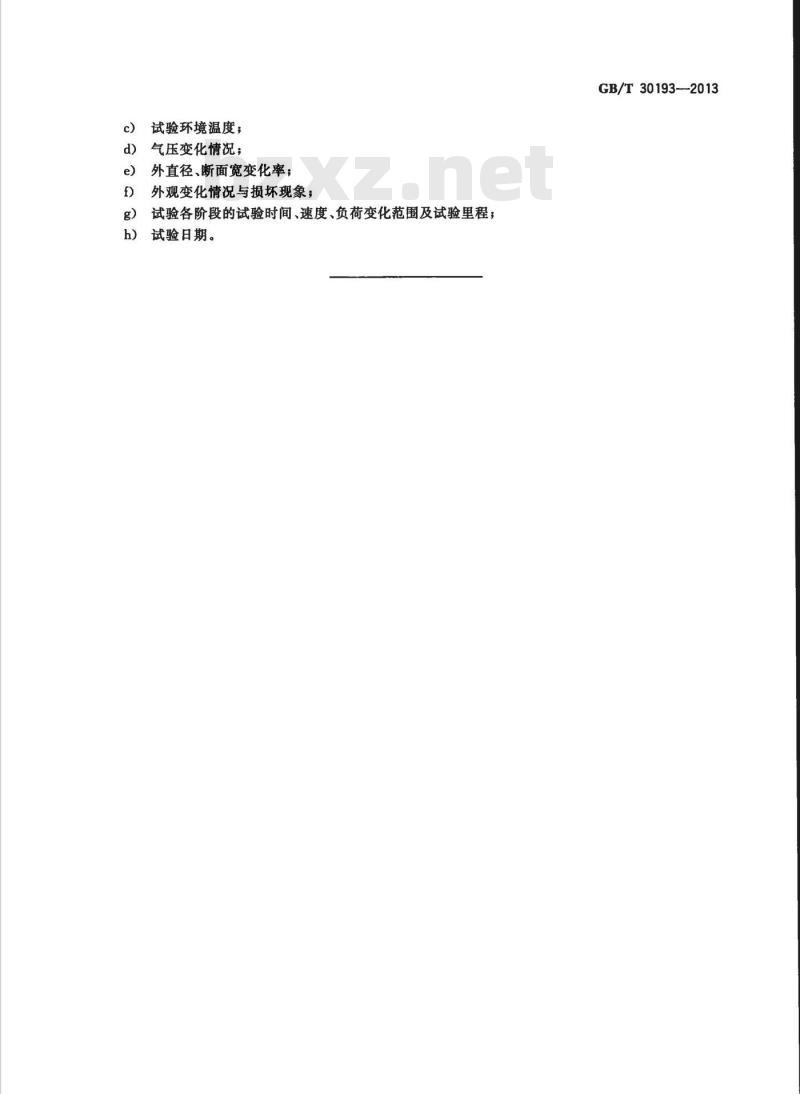

试验环境温度；
气压变化情况；
外直径、断面宽变化率；
外观变化情况与损坏现象；
试验各阶段的试验时间、速度、负荷变化范围及试验里程；试验日期。
GB/T 30193-2013
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
