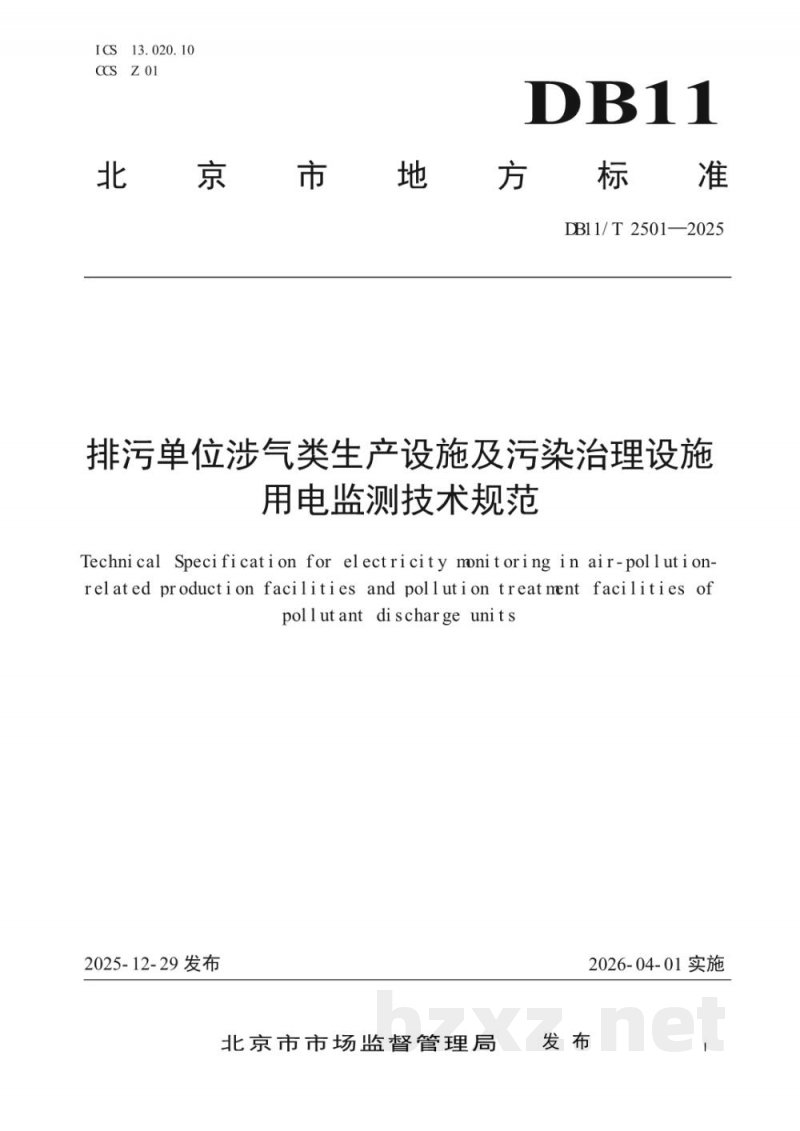

【地方标准】 排污单位涉气类生产设施及污染治理设施用电监测技术规范

DB11/T2501—2025
排污单位涉气类生产设施及污染治理设施用电监测技术规范
Technical Specification for electricity monitoring in air-pollution-related production facilities and pollution treatment facilities of pollutant discharge units
2025-12-29 发布
2026-04-01 实施
北京市市场监督管理局

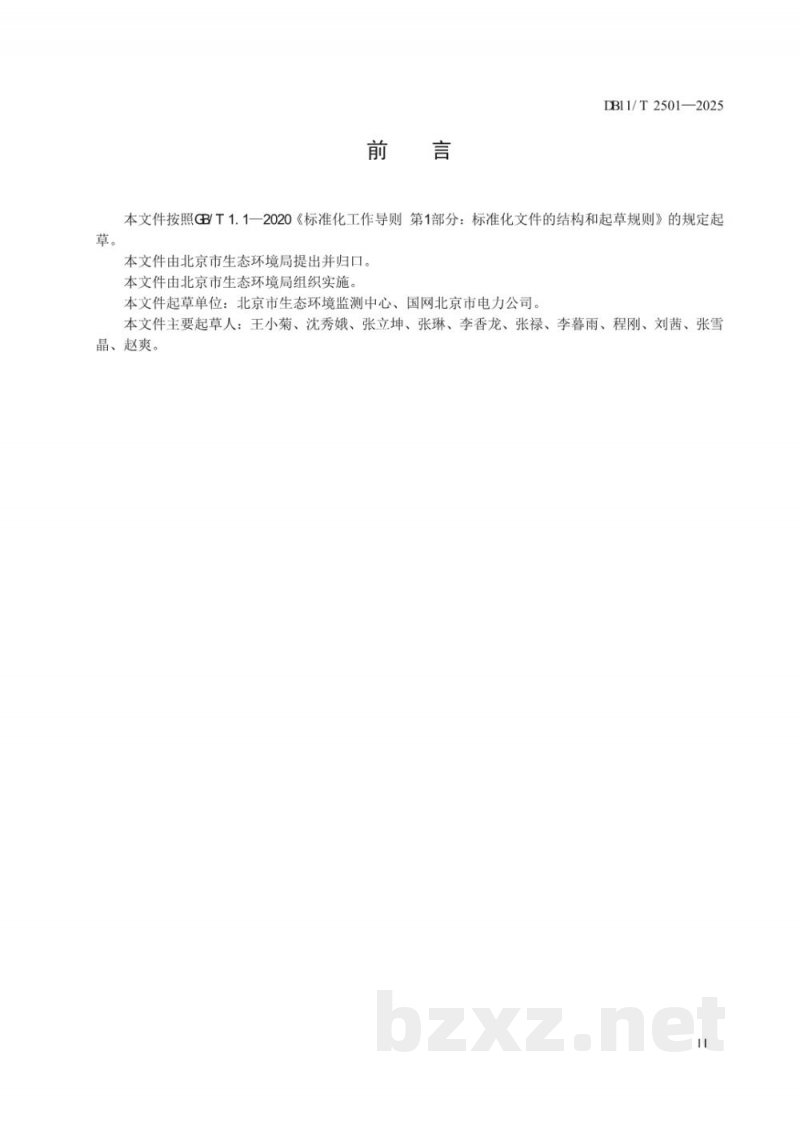

前言
本文件按照 GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。本文件由北京市生态环境局提出并归口，并由北京市生态环境局组织实施。
本文件起草单位：北京市生态环境监测中心、国网北京市电力公司。
本文件主要起草人：王小菊、沈秀娥、张立坤、张琳、李香龙、张禄、李暮雨、程刚、刘茜、张雪晶、赵爽。

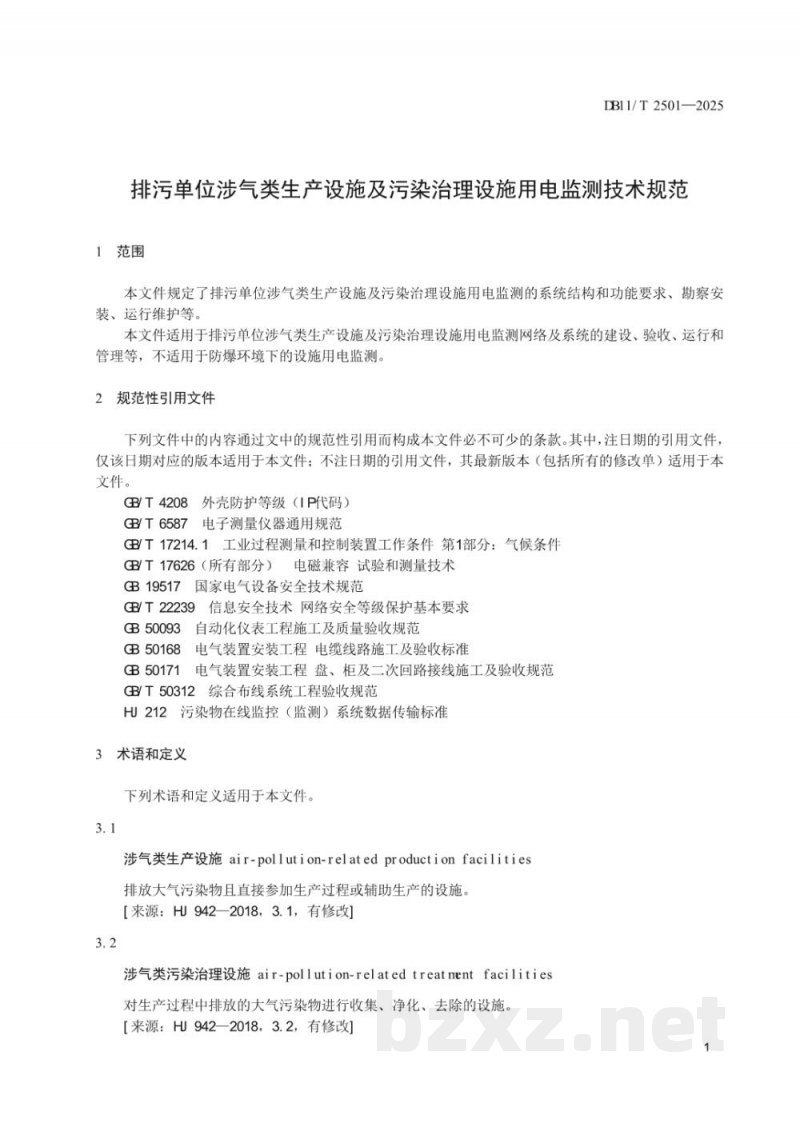

1 范围
本文件规定了排污单位涉气类生产设施及污染治理设施用电监测的系统结构和功能要求、勘察安装、运行维护等。
本文件适用于排污单位涉气类生产设施及污染治理设施用电监测网络及系统的建设、验收、运行和管理等，不适用于防爆环境下的设施用电监测。

2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 4208 外壳防护等级（IP代码）
GB/T 6587 电子测量仪器通用规范
GB/T 17214.1 工业过程测量和控制装置工作条件 第1部分：气候条件
GB/T 17626（所有部分）电磁兼容试验和测量技术
GB/T 19517 国家电气设备安全技术规范
GB/T 22239 信息安全技术 网络安全等级保护基本要求
GB 50093 自动化仪表工程施工及质量验收规范
GB 50168 电气装置安装工程电缆线路施工及验收标准
GB 50171 电气装置安装工程盘、柜及二次回路接线施工及验收规范
GB/T 50312 综合布线系统工程验收规范
HJ 212 污染物在线监控（监测）系统数据传输标准

3 术语和定义
下列术语和定义适用于本文件。
3.1 涉气类生产设施 air-pollution-related production facilities：排放大气污染物且直接参加生产过程或辅助生产的设施。
3.2 涉气类污染治理设施 air-pollution-related treatment facilities：对生产过程中排放的大气污染物进行收集、净化、去除的设施。

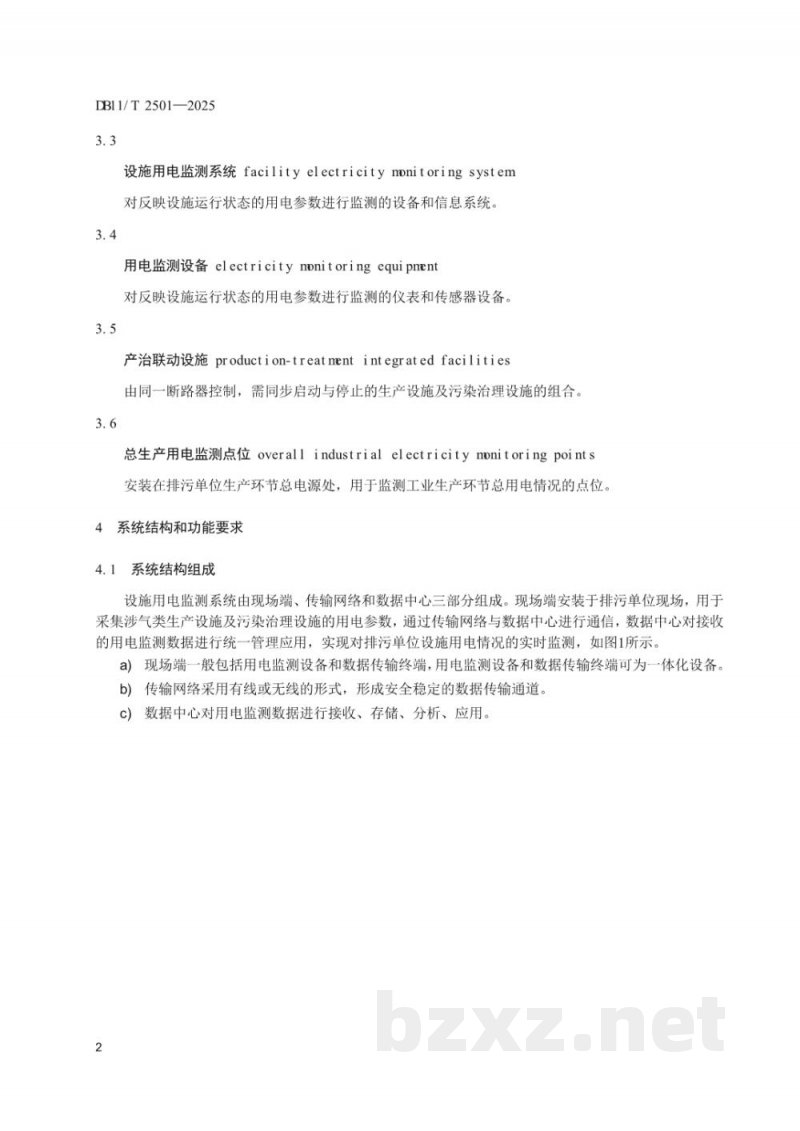

3.3 设施用电监测系统 facility electricity monitoring system：对反映设施运行状态的用电参数进行监测的设备和信息系统。
3.4 用电监测设备 electricity monitoring equipment：对反映设施运行状态的用电参数进行监测的仪表和传感器设备。
3.5 产治联动设施 production-treatment integrated facilities：由同一断路器控制，需同步启动与停止的生产设施及污染治理设施的组合。
3.6 总生产用电监测点位 overall industrial electricity monitoring points：安装在排污单位生产环节总电源处，用于监测工业生产环节总用电情况的点位。

4 系统结构和功能要求
4.1 系统结构组成
设施用电监测系统由现场端、传输网络和数据中心三部分组成。现场端安装于排污单位现场，用于采集涉气类生产设施及污染治理设施的用电参数，通过传输网络与数据中心进行通信，数据中心对接收的用电监测数据进行统一管理应用，实现对排污单位设施用电情况的实时监测。
a）现场端一般包括用电监测设备和数据传输终端，用电监测设备和数据传输终端可为一体化设备。
b）传输网络采用有线或无线的形式，形成安全稳定的数据传输通道。
c）数据中心对用电监测数据进行接收、存储、分析、应用。
