【国家标准】 散装铬矿石手工制样方法

ICS 73.060.30
中华人民共和国国家标准
GB/T29517—2013
散装铬矿石手工制样方法
Methud for manual sample preparation of chrome ores in bulk(ISO 6154:1989,Chrumium ores--Preparation of samples. MUD)2013-05-09发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2014-02-01实施

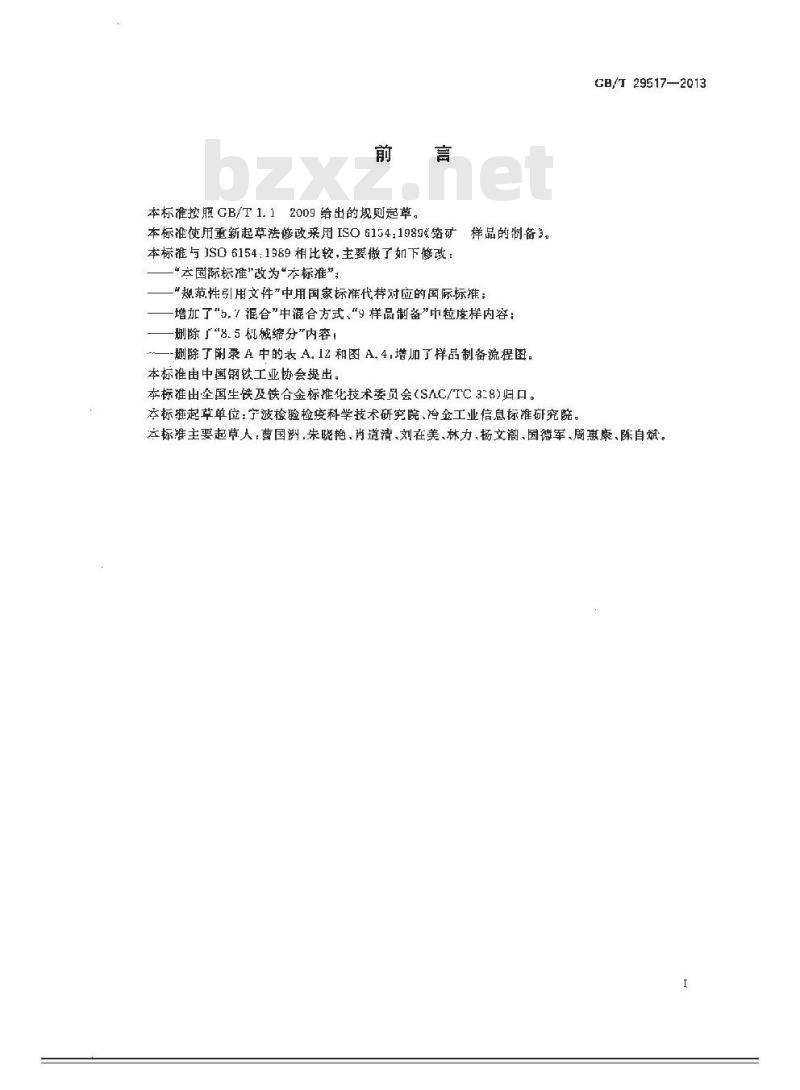

2009给出的规则意草
本标准按照 GB/T 1. 1
本标准使用重新起节法修改采用ISO6154：1989络矿样品的制备3。本标准与JS06154:1989相比较，主要做了如下修改：“本国际标准\改为“本标准”；\规范性引用文件”中用国家标准代替对应的国际标推；增加了“5.7混合”中混合方式，\9样品制备”中粒度样内容：删除“8.5机械缩分”内容，
删除了附录A中的表 A.12 和图 A,4,增加了样品制备流程图。本标准由中国钢铁工业协会提出。本标准出全国生铁及铁合金标准化技术委员会（SAC/TC3-8)归口。本标雅起草单位：宁波检验检疫科学技术研究院、治金工业信息标准研究院。CB/T 29517—2013
六标雅主要起草人，曹国测.朱晓艳、肖道清、刘在美、林力、杨文潮、国德军、周惠康、陈自斌。I

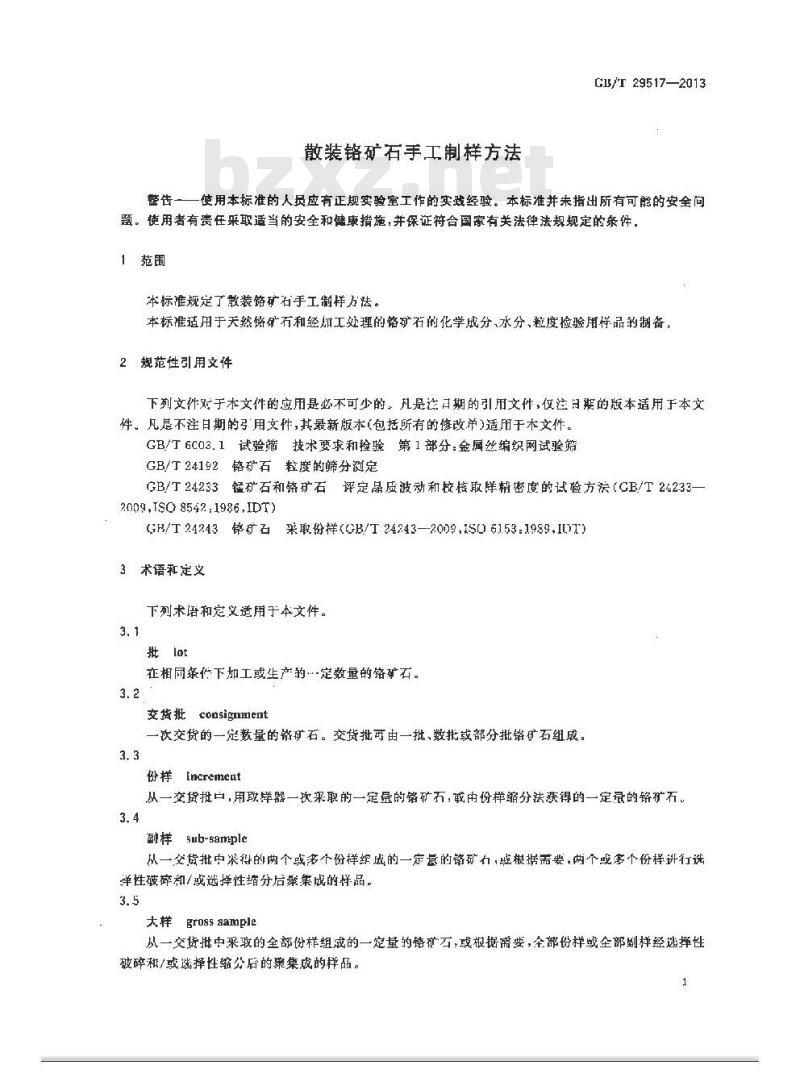

散装铬矿石手工制样方法
C1/T29517—2013
壁告——
使用本标准的人员应有正规实验宝工作的实践经验。本标准并未指出所有可能的安全问题。使用者有责任采取适当的安全和健康措施，并保证符合国家有关法律法规规定的条件，1范围
本标准规定了散装矿石手工制样方法。本标准适用于天然铬矿石和经知工处理的矿石的化学成分，水分，粒度检验用样品的谢备2规范性引用文件
下列文件对于文件的应用是必不可少的。丸是法日期的引用文件，仅注日期的版本适用于本文件。凡不注日期的引用文件，其最新版本(包括所有的修改单)适用于文件。GB/T6CO3.1试验筛技术要求和检验第1部分：金属丝编织网试验筛GB/T24192铬矿石粒度的筛分测定GB/T24233锰矿石和铬矿石评定品质波动和校核取释精密度的试验方法（CE/T2-233-2009,ISO 8542:1986,IDT)
GB/T24243铭石采取份样(GB/T24243—-2009,S06153:1989.IDT)3术语和定义
下列术语和定义适用于本文件。3.1
批lot
在相同条下加工或生产的-定效量的铬矿石。3.2
交货抵consigment
一饮交货的一定数量的铬矿石。交货批可由一批，数批或部分批错铲石组成。3.3
份样incremeat
从一交货批白，用取样器一次采取的一定录的铬矿石，戴由份样缩分法获得的一定录的铬矿石，3.4
副样 subsanple
从一交货批中采得的两个或多个份样组成的一定意的铭矿右，点根据需要，两个或多个份样进行谈性破碎和/或选择性缩分后聚集成的样品。3.5
大样grosssample
从一交货批中采敢的全部份样组戒的一定量的铬矿石，或报据需要，全部份样惑全部样经选择性破碎和/或选择性缩公店的聚集成的样品。1

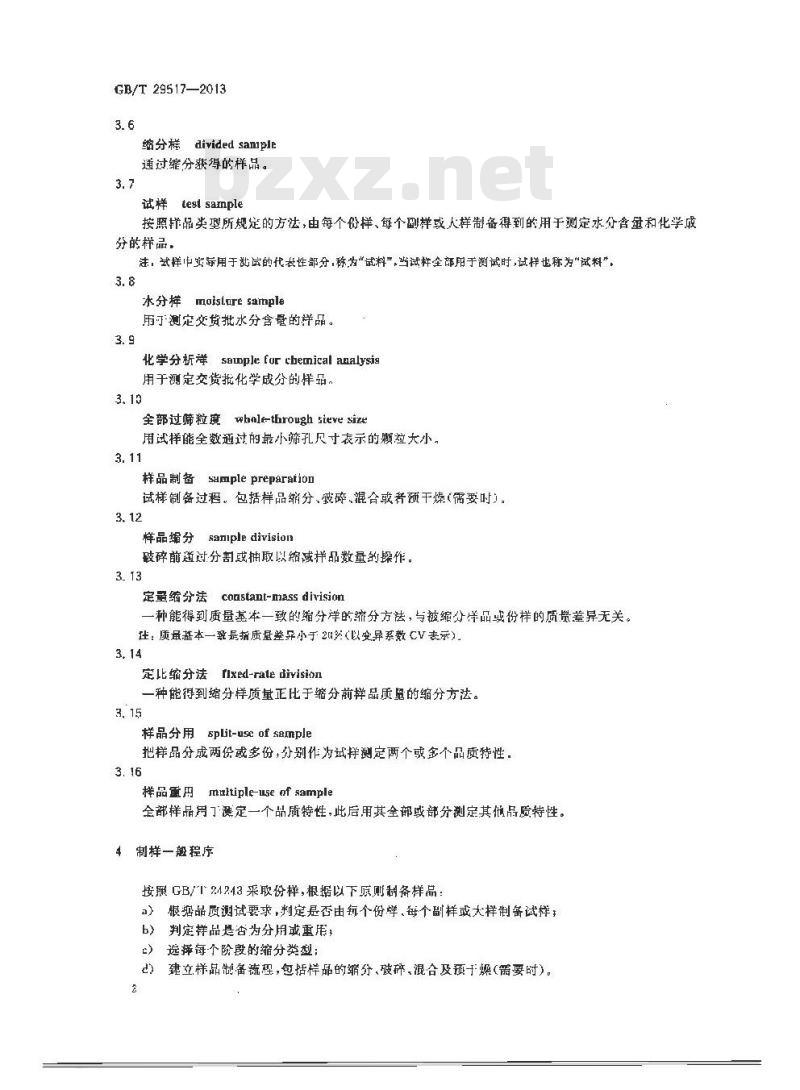

GB/T29517—2013
缩分楼divided sample
通过缝分获得的样品。
试样 tesl sample
按照样品型所规定的方法，由每个价样、每个副样或人样制备得到的用于测定求价含量和化学成分的样晶：
注，式样中实际用于泌后的代丧性部分，称为“试料”，当试样全部用于测试时，试样也称为“试料\，3.8
水分样moislure sample
用可测定交货批水分含量的样品。3.9
化学分析学 sawple fur chemical aualysis用于测定交货批化学成分的样品，3.15
全部过筛粒度whale-through sieve size用试样能全数通过的最小筛孔尺寸表示的颗应大小，3.11
样品制备sHmplepreparation
试样制备过程。包括样品缩分、破碎、混合或者预干煤（需要时），3.12
sanpledivigion
样品缩分
破碎前邀对分割或抽取以缩减择品数量的操作。3. 13
coastant-mass division
定量缩分法
种能得到质量基本一致的缩分详的缩分方法，与被缩分样品或份样的质差异无关。注：质量基本一致是指质量整异小于21然（以变异系数CV表示）3.14
定比缩分法
rixed-rate division
一种能得到缩分样质量正比于缩分前样品质垦的缩分方法。3.15
样品分用 split-use of s8mple把样品分成两份或多份，分别作为试样测定两个或金个品质特性。3.16
样品重用muitiple-use of sample全部样品用了测定一个品质特性，此后用其全部或部分测定其他品质特性。4制样一般程序
按照GB/T 24243采取份样，根据以下原则制备样品：a）恨磐品质测试要求，判定是否由氧个份烊，每个副样或大样制备试样；b）判定样品是否为分用或重尼，）选择每个阶段的缩分类型；

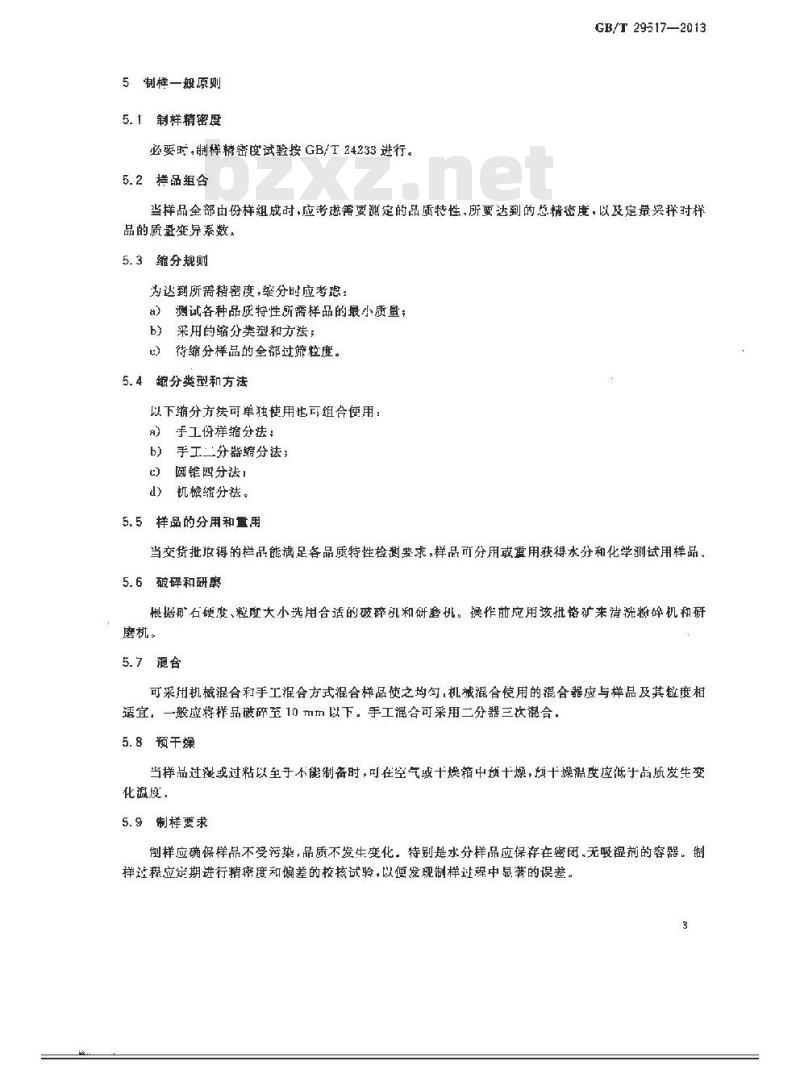

2）建立样品制备流理，包括样品的缩分、破碎，混合及预于螺（需要时)。5制样一般原则
5.1制样精密度
必要时，删样精密度试验接GB/T24233进行。5.2栏品组舍
GB/T 29517—2013
当样品全部由份样组成时，应考惠要测定的品质特性，所要达到的总精密度，以及定量采样时样品的质量变异系数。
5.3维分规则
为达到所需精密度，缩分时应考虑a
测试各种品质特性所需样品的最小质量；b）采用的缩分类塑和方法；
）待缩分择品的全部过筛整度。5.4缩分类型和方法
以下缩分方法可单独使用也可组合使用：a）手工份样缩分法；
b）手工二分器缩分法；
圆锥四分法
d）机械缩分祛。
5样品的分用和重用
当交货批报得的栏品能满足各品质特性检淘要求，样品可分用戒童用获得水分和化学测试用样品5.6破碎和研离
根据可石硬度、粒度大小用合适的破碎和研磨桃，换作前应用孩批铬矿来消洗粉碎机和研磨机。
5.7混合
可来用机械混合和手工混合方式混合样品使之均句，机城混合惊用的混合器应与样品及其粒度框适宜，一般应将样品破碎至10mm以下，手工混合可采用二分器三次混合，5.8预干燥
当样品过漫或过粘以至于不能制备时，可在空气或十爆箱中频十燥，预十燥温度应低于品质发生变化温度。
5.9制样要求
削样应确保样品不受污染，品质不发生变化。特别是水分样品应保存在密闭，无吸湿剂的容器。制样试程应疑期进行精密度和偏差的校核试验，以便发现制样过爆中显著的误差。3
GB/T29517—2013
6设备
制样设备应进行校核以防污染。使用前后，制栏设备应清洗和检查，以下设备可丁制样：6.1破碎机和研磨机：应适合矿的硬度和粒度，6.2挡板和筛子.符合GB/T6003.1要求；6.3手工和机械缩分设备：一分器等：6.4千燥箱：温度可控制在1D5士5℃6.5分样铲（见图1)。
图1分样铲
7份样组合
分样组合应根据来取份样的方式而定，系统取样一般分为定量和定时两种式。7.1走量取样
7.1.1由份样组成副样或大样
如份样质量差异小于20%，则各份样可按刚取完样状，或在适当阶段以定量缩分或定比缩分方式分别制样，组或副样或大样。如份样质鼠差昇大于20%，购各份样不能安刚取完样状态组戒副样和大样。份群应在适当阶段，以定量缩分方式缩分后，在适当阶段组成剧样和大样。否则应将各份样单独制样。7.1.2由副样组成大样
如各副样由个数相等的份样纽成，可采用定比或定量缩分方式，否卿只能采用定比缩分方式，或单独制荐测定。
7.2定时取样
1.2.1由份样组成副样或大样
各份样应按刚取完样时状态，组成副样或大样，不考虑各份样的质量差异。如先将各份样缩分后再组合，则任何阶段都应采用定比缩分方式7.2.2由副样组成大样
可不学虑各到样的质量差异，由副样直接成大伴。如先将各副样缩分后再组合，则任何阶段均可用定比缩分法对副样进行缩分。4
8样品缩分
缩分方法
按照5.4规定的程序进行样品缩分。8.2
份样缩分法下载标准就来标准下载网
GB/T 295172013
份样缩分用样品的全部过筛粒度应小于22.4mm。缩分应根据样品粒度，按表2所列选择合适的分样铲，如缩分后样品质小于表1规定，则应选大一号分样铲。表1
份样粒度和最小质量
全部过筛粒度/mm
太于(>)
不大于(≤)
分样铲尺寸
样品粒度/mm
份样质量
每个份样质量应符合表1规定。
份样数量
手工份样缩分的份样数量见表3。分样铲尺寸/四m
最小质量/E
体积/eml
GB/T 29517--2013
缩分样品类型
-次份样
缩分过想
3手工份样黯分的份样数
最少份样效量
将样品充分混匀后，置于平整洁净的钢板上，根据破碎粒度按表4所列厚度铺成长方形平堆，然，将样品平堆，按表3规定的数鼠划分成相当等份的网格，缩分大样不得少于20格（长度方向5等份，：度力向4等份），缩分副样不得少于12格，缩分份样不得少于4格，选取合适的分样铲，用挡板垂直：至平堆底部，然后将分样铲于距离挡板约等于。处（分样铲深度）插至底部，水平移动直至分样铲开口1端部接触挡板，将分样铲和挡板同时提起，从各格随机抽取等量的满铲，纽成缩分样品。当大样数大时，可将大样分成几个等份，重复上述操作。囊4样品全部过筛粒度、铺样厚度和分样铲尺寸全部过筛粒度/nm
大于(>)
手工二分器缩分法
不大于()
钟样厚度/mm
50--60
30~~40
分样铲
体积/cm
手工二分器缩分送适用手全部过筛粒度小于22.4mm的矿石。操作时根据缩分样品的粒度，选表5规定的缩分器。
表5样品全部过筛粒度和缩分器类型全部过筛粒度/mm
大于(>)
不大于(≤)
二分器号
二分器开口度/mm
8. 3. 1缩分步骤
GB/T29517—2013
许被缩分的样品充分混合后放人给料容器内，轻轻振动容器，使样品均匀地倒人二分器中部，样品被分成两部分，随机选择其中一份，重复操作直至需要的质查。要控制给料速度，不要使格增堵塞，也不要残留任何矿样。8.3.2缩分限度
缩分大样.副样.份样制备水分或成分公析样品时，其最压量应特合表6和表7规定。表6定比缩分大样的最小质量
全部过筛粒度/ar
圆锥四分法
不大于()
最小/kg
圆锥四分法属定比缩分法，适用十任何粒度铬矿石。将样品置于洁净、平整的钢板上，堆成圆链形，每钱白阅锥项部落下，使样品均匀地沿菌锥散落，反复堆转3改，使均勾混句，然后特圆锥顶尖瓜平，用十字板自上压下，分成4等分，任胶两个对角等份，惠复操作数次，缩分至不少于表6和表7规定的最小痛量。
操作时不能使圆锥中心错位。
9样品制备
粒度样品制备
粒度分析样应从每个未经破碎的份样、副鲜或大择制备，测定按GB/T24192进行。表7
定比绳分份样或副群的最小质罩全部过筛拉度/n
大于()
不人于()
最小质量/g
GB/T29517--2013
大于()
9.2水分样品制备
全部过筛粒度/mm
表7 ()
最小质其/kg
9.2.1水分样品可由冬份样、副样和大样闹各。定时取样府，试样应取自每个副样和大样，问时应标出每个份样或副样及其对应的货物量或与交货批的量。9.2.2水分测试样通过样品分用在合适的阶段从化学分析样中制备，应破碎至一22.4ram或10.0mm.
9.2.3不考虑缩分限度，从水分样中得到的试料为—22.4mm，不小于5kg，—10.0nur，不小于1k%。9.2.4水分测试应在样品制备后立即进行。如不能立即测定，则尽分样应保存在密闭的防湿容器中，并将其放在恒湿恒温环境中。
9.2.5当用大样进行水分测定时，应从大中制备·个水分分析样，再从分析样中取出4份试料。当用副样进行水分测定时，安照每个交货批的副样数，应从每个副样中制备一个水分分析样，然后按掀表8规定的数量取出试料。当对每个份样进行水分测定时，每个份样应至少制备一个试料表8每试样的试料数
每交货批副样个效
试料数
9.2.6当交货批数量足够太时，从交货批中连续采取的份样应按表0所示组成-定数量的副样进行水分測定。当要长时间装卸交货批时，取得的份样应至少在8内组成副样。9.3化学分析样品制备
9.3.1化学分析样可由份样，样或大样中制备,以上样品按照约定的制备程序研磨至→160\m。分有样应存放在合适的容器中.并按照第10章要求做好标识，并送分析。样品制备流程参照附录A，9.3.2在组成大样前，如分样或副样各自缩分，则可在缩分过程中将与份样或副样的质民成正比的样品组成人样。
交货批质量
大于(>）
30 030
交货批质量与最少削样个数
少副桦数
不大于()
30 000
试料数
GB/T 29517—2013
衡试次数
9.3.3从上选制得的样品中，通过份样缩分法制备4份分析样，每份质量不少于50，其中3份分别提一变案方、实方和仲裁方，一份用作样，样品保留6个月。注，分析样质盘可能会因利益相关方的约定而增如，10分析样标识
分析样标签应包含以下信息：
实方的名称及地址（需要时)：
买方的名称及地址(要时)，
证书编号及日期：
交贷批信息(船名，车皮名等)：交货批的质邀（吨位）；
矿石的类型和品质：
样品制备的地点和日期：
其他相关信息（需要时）。
GB/T 29517--2013
样品制备流程图参见,图 A. 1.
份样分法取水分样品
不少于568
不少于50
不少于5
作保留样品
(资料性附录）
样品制备流程图
混合，缩分
不少于2
源合、缩分
不少于50kg
合、缩分
不于10
不步于和
图 4, 1样品制蓄流程图
不少干50
成分分好轩品
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
