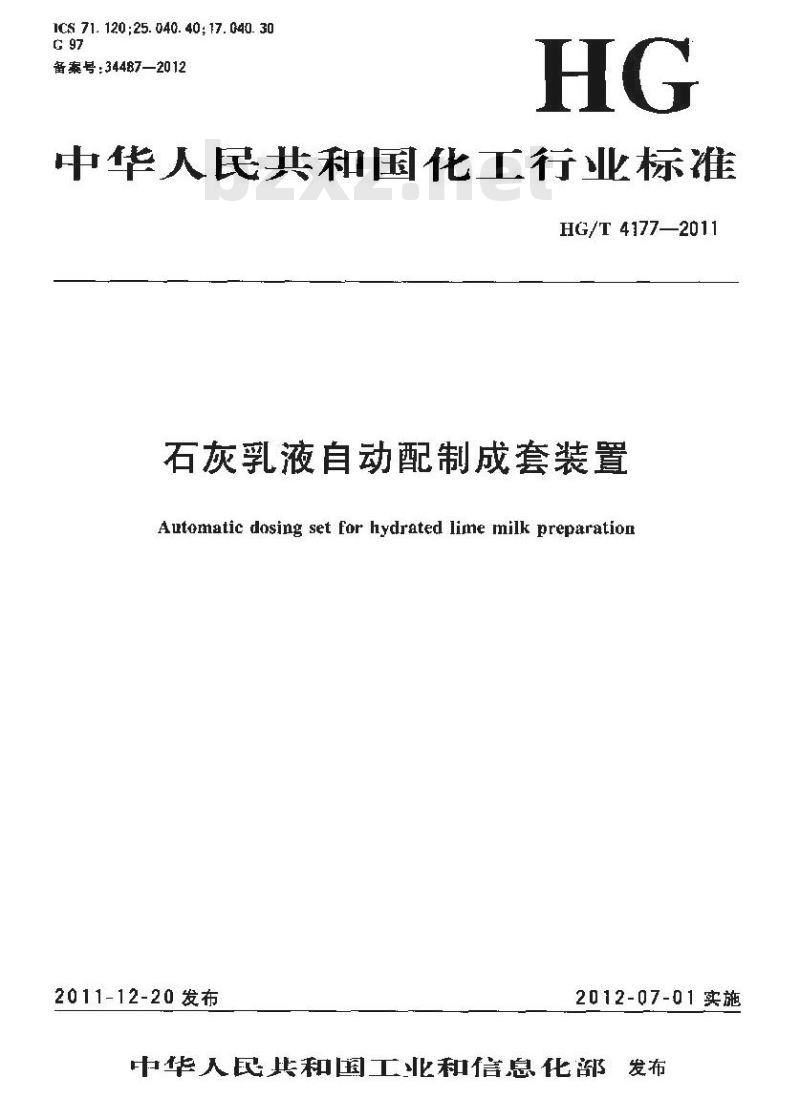

【行业标准】 石灰乳液自动配制成套装置

1CS 71. 120;25. 040. 40; 17. 040. 30G 97
备案号：34487—2012
中华人民共和国化工行业标准
HG/T 41772011
石灰乳液自动配制成套装置
Autonatic dosing set for hydrated lime milk preparation2011-12-20发布
2012-07-01实施

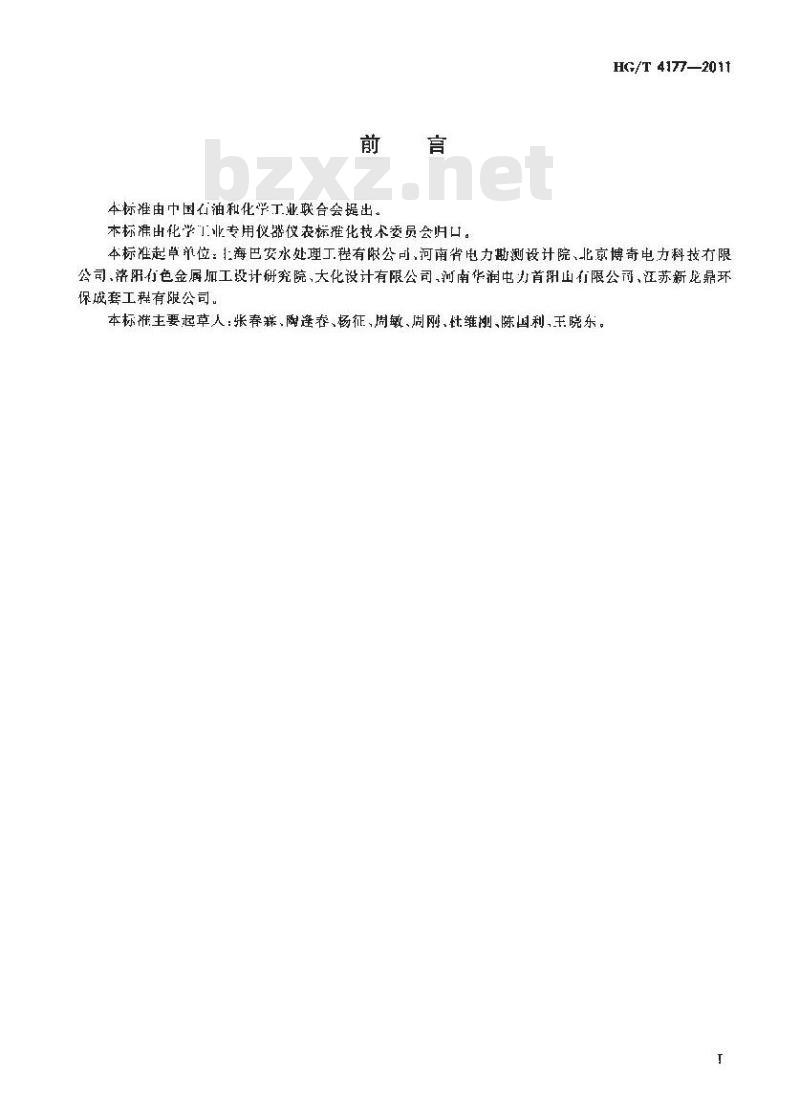

中华入民共和国工业和信息化部发布前言
本标准由中国石油和化学工业联合会出。本标准由化学业专用仪器仪标推化技术委员会归口。HG/T 4177—201t
本标准起草单位：海巴安水处理工程有限公司、河南省电力勘测设计院、北京博奇电力科技有限公司、落阳有色金属加工设计研究院、大化设计有限公司，河南华润电力首阳山有限公司、江苏新龙鼎环保成套工程有限公司
本标准主要起草人：张春薪、陶逢春、杨征、周敏、周刚、杜维划、陈国利,王晓东。T

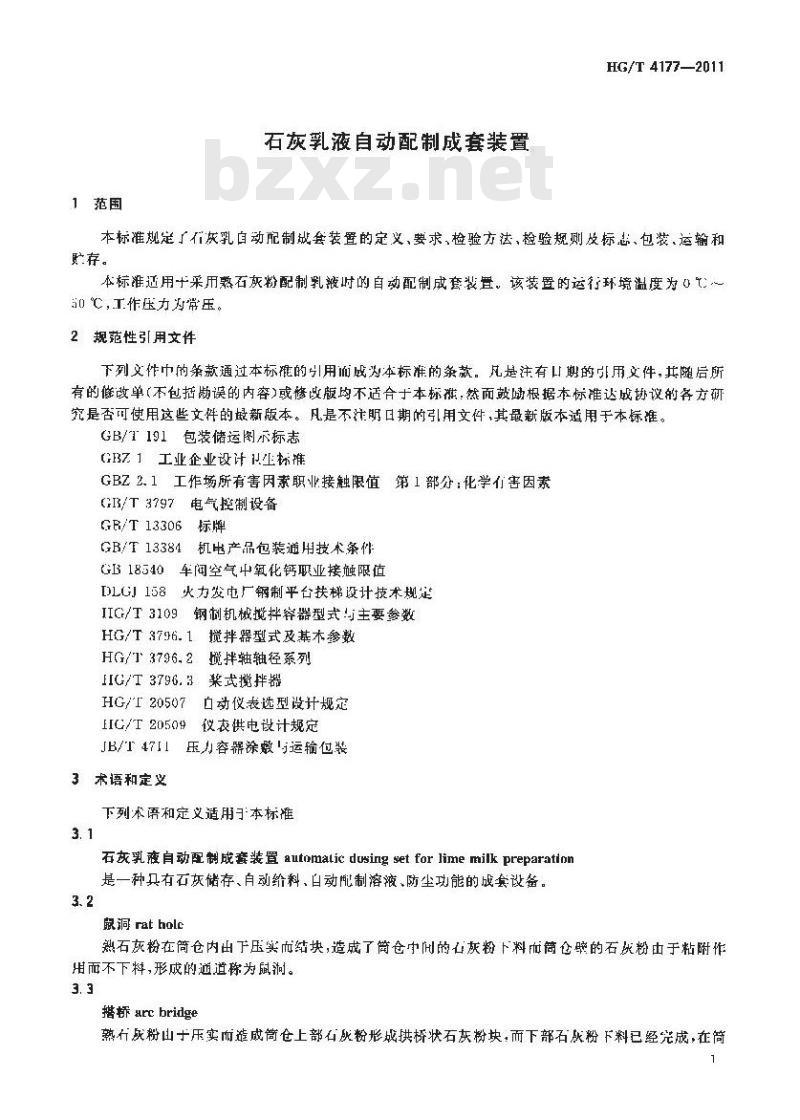

1范围
石灰炭乳液自动配制成套装置
HG/T 4177—2011
本标准规定了行灰乳自动配制成套装置的定义、要求、检验方法、检验规则及标志、包装、运输和存。
本标准适用十采用熟石灰粉配制乳液时的自动配制成套装置。该装置的运行环境温度为050℃，T作压力为常压。
2规范性引用文件
下列义件中的条款通过本标雅的引用而成为本标准的条款。凡是注有山期的引用文件，其随后所有的偿改单（不包括勘误的内容）或修改版哟不适合于本标谁，然面鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明口期的引用文件，其最新版本适用于本标准。GB/T191包装储运阁示标志
GZ1工业企业设计生标准
GBZ2.1工作场所有害因素职业接融限值第1部分：化学有害因素GI3/T3797电气控制设备
GB/T13306标牌
GB/T13384机电产品包装通用技术条件GB18540车间空气中氧化钙职业接触限值DLGJ158火力发电厂钢制平台扶梯设计技术规定IIG/T3109钢机械搅拌容器型式与主要参数HG/T3796.1、搅拌器型式及基木参数HG/3796.2搅拌轴轴径系列
IG/T3796.3奖式搅拌器
HG/T 20507
口动仪表选型设计规定
HIC/T20509仪表供电设计规定
JB/T47I1压力容幕涂数运输位装3术语和定义
下列术语和定义适用于本标准
石灰乳液自动配制成套装置automaticdusingsetforlimemilkpreparatilon是一种具有石灰储存、自动给料、自动融制溶液、防尘功能的成套设备。3. 2
家洞ratholc
熟石灰粉在筒仓内出下压实而结块，造成了筒仓中州的石灰粉下料而简仓壁的石成粉由于粘附作用而不下料,形成的通道称为鼠。3. 3
搭桥arcbridge
熟右成粉山于压实而造成筒仓上部石灰粉形城拱桥状石灰粉块，而下部石版粉下料已经完成，在筒1
HG/T 41772011
仓内形成空层的现象称为搭桥。4要求
4.1成套装置

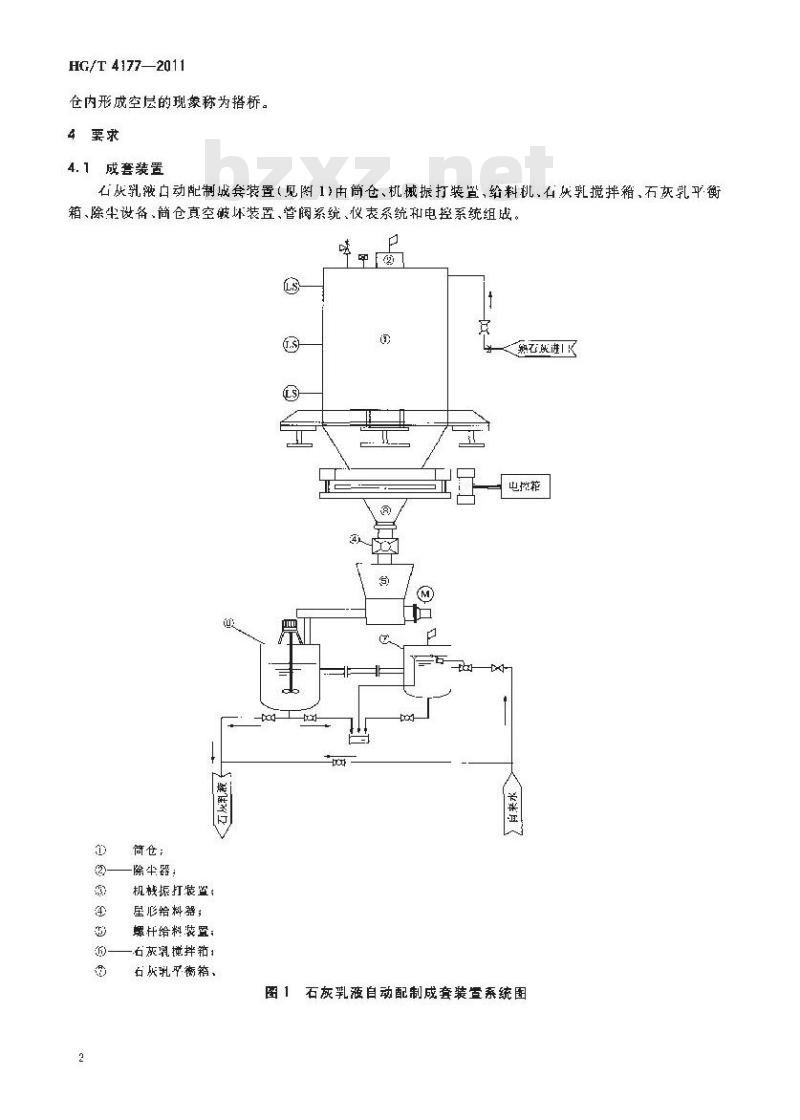

石灰乳液白动配制成套装置（见阁1）由筒仓、机械振打装置、给料机、石灰乳搅拌箱、石灰乳平衡箱、除尘设备、简仓真空被床装置、管阀系统、仪表系统和电控系统组成。哮
简仓：
除尘器；
机栈振打装监；
星形给料器；
螺杆给料装置：
石东乳搅拌箱：
石灰乳平衡箱、
解石进IK
出控箱
石灰乳液自动配制成套装直系统图图1
4、1.1成套装昏现格型号见表1。型号
鹦石灰盘(ml/h)
型号说明：SMP1
表1成套装宣规格型号
1SMP-11/2此内容来自标准下载网
SMIP-2
给料机的端杆直径即黄寸，间接表示熟石灰的投加氧石灰乳配制装置
4.1.2该装置配制的石灰乳液浓度应能控制在2%~10为范周内，HG/T 4177-—2011
4.1.3从石灰储存到配制整个过程中，装凸应无泄漏，环保无尘，空气中石灰粉的浓度满足6118547的规定。
4.2筒仓
4.2.1简仓用于储存石灰
4.2.2简仓侧壁设爬梯，质部设操作平台。操作平台及爬梯的设计符合DLGJ158的有关要求，4.2.3简仓项部设自动排气装置，用于衡筒仓内外的压力，4.2.4简仓项部设除尘装置，防止气力输送石灰时粉尘外溢。4.3机械振打装置
4.3.1通过有频率的振动、可解快简仓内的熟行灰粉形成的鼠洞、搭桥现象，避免流动不畅。4.3.2机械振打装置与其上部的石灰筒企及其下部的给料机之间应采用软连接。4.4给料机
给料机是对熟石灰粉进行连续供应原料的单元装置，H容点应根据所需加药量确定。4.5石灰乳辅助箱及石灰乳搅拌籍4.5.1灰乳轴助箱马搅拌箱连随，辅助箱为搅拌箱提供名灰辫解的稳定水源。4.5.2搅拌箱设置搅拌器，搅拌器满足搅拌器系列标准HIG/T3109、H[G/T3796.1~3796.3的和关规定。
4.5.3搅拌箱底部排渣口设置自动冲洗措施，以防堵塞。4.6除尘设备
4.6.1除尘设备的吸入口对推石死乳配制过程-1石灰粉的泄瀚点，吸风口的罩口风速控制在0.5m/s~1. 0 m/s之间.防止粉牛外溢。4.6.2除尘设备亢接向作业场所排放的粉尘浓度不得超过（BZ1及GBZ2中有关规定，4.7管、阐系统
4.7.1向行灰简仓输送熟石东粉料应采用止斥气输送方式.操作压力应满足将下石灰粉从槽车送至简仓进料口。
4.7.2卸料点应靠近筒仓3m511减少水半输送距离4.7.3石灰乳的管内流速成大于石灰乳的沉降速度，管内流速控制在1,5m/s-2,5m/s之问。4.7.4仁灰乳管道系统设冲洗水管，冲洗水流量是石灰乳流量的1倍～1.5倍。4.8成查装置仪表
4.8.1仪表系统的仪表选用应符合HG/T20507的要求。4.8.2熟石灰筒仓设料位计，指示简仓高、、低料位。4.8.3石灰乳衡箱设疲位计.通过控制平衡箱液位向石灰乳揽拌箱连续供水，4.9就地/远程控制
就地/远控柜，主要用途是就地/远程操作成套装置中的电动机，其中包括：机械振打装置、给料3
HG/T 41772011
机、石成乳搅拌、除尘器等。配置应符合GR/T3797要求，4.10外观要求
4.10.1标牌及标志消晰断。
4.10.2设备装而光滑、无鼓包及毛剂，表面涂层无明剥落、擦伤。4.10.3管路连按顺畅，布置紧漆。4.10.4简仓、机械振打装置及给料装置的中心在同一条直线上。5检验方法
5.1外观
外观按4.10的要求H视、于感。
5.2外购件检查
开箱检验外购件出厂合格证，使用说明书和发货清单，开根据发货清单检验产品及备件数量。观察外购件是否受损。
5.3配电试验
通断配电开关3次一5次.检查机械振打装、给料装置、石灰乳搅拌箱，除尘设备能否正带启动和停止：
仪衣供电应符合HG/T20509规定要求。5. 4装置的密封性试验
5.4.1气压试验用丁从槽车的快速按头至石灰简仓间的输灰管踏，试验步骤如下。5.4.1.1试验前的准备工作
用盲板对输灰管路进行隔开：在输灰管路的进出口安装两块经检定合格H在有效期内的小力表：J表的测量范围0MIa-~0.40MPa+精度不低-F1.6级；准备压缩空气源5. 4.1.2试验步骤
逐步向输灰管路中输人压缩空气，当压力升至试验压力（0.2MPa）的50%时，如木发现常或洲满，继续按试验压力的10%逐级升压，每级保压3min.直至试验压力0.2MPa。保压10tuin，再逐渐将斥力降至设计压力（0.1MPa)，保压间应根据查漏工作需要而定，以发泡剂检验不泄漏为合格。试验结束后.拆除音板。
5.4.2水压试验用于石成乳输出管路、冲洗水节路石成乳配制的白来水管路，试验步骤如下。5.4.2.1试验前的准备工作
将待试管道与无关系统采取措施懒开：在待试管路的进出口安装两快经检定合格且在有效期内的压力表；压力表的测量范用为0MPa1.6MIa，精度不低下1.6级；在持试管路的最高点安装放气阀，最低点安装泄水阀。
5. 4.2.2灌水
打川系统最帝点的放气阀.关闭系统最低点的泄水阀，向系统灌水。试压用水应使用纯净水。待排气阀连续不断地向外非水时，关闭放气阀。5.4.2.3检查
系统充水完毕后，不要急于升压，而应先检查一下系统有无渗水漏水现象。5. 4. 2. 4升压
充水检查尤异常、用手动试压泵或电动试压泵进行升压，升压过程应缓慢，平稳、先把压力升到试验力1.5MPa的·半，对管道系统进行一次全而的检查，若有闻题，应泄压修理，严禁带压修复。若无异常，则继续升压.待升压至试验压力1.5MPa的3/4时，再作次全面检查，无异常时再继续升压到试验尔力，般分2次～3次升到试验压力。5.4.2.5保压
HG/T 4177—2011
当压力达到试验压力 1. 5 MI'a 后,保压 10 min.再将正力降至设让压力 1.0 MPa-保压 30 mint.以压力不降、无渗漏为合格。
5.4.2.6试压后的工作
试压结束后.及时拆除育板，排尽待试管路中的积水。5.4.3石灰乳捕助箱及石灰乳揽拌箱对石灰乳辅助箱及石嵌乳揽拌箱作感永试验或对焊缝进行渗洲试验·施严谢不溺。5.4.3.1盛水试验
先将设备焊接接头外表清除十净，使之十燥：水试验持续时间不少于1h，试验中焊接接头应无诊瀚·否则补煤后重新试验+直至合恪，试验完毕记即将水排净使之下燥。5.4.3.2渗油试验
将焊接接头能够检查的一·面清理干净涂以白粉浆,晾干后在接头的另一面亲上煤油便表面得到匙够浸润,经0. 5 h后白粉1:没有油溃为台格.6检验规则
6.1出厂检验
成套装置中台，组改备必须有出厂合格证，外臀配套设备应附相应厂家的合搭证书。6.2现场检验
现场加工制作的设备划工光成后应在现场实施现场检验。6.3型式检验
成套装骨在下列任一情况之时,应进行型式试验：新产品投产前的定型鉴定时（包括外购件）；一生产的工艺、原材料或设备设计有重大改变，日能影响产品质量时（含外购件）；：工常连绒生产每两年至少进行次，国家质量监倍管理郝门提山要求时。6.4检验项目
检验项目见表2。
表 2 检验项目
检验项目
石灰简仓
石激乳搅排箱
密封性试验
仪表出气
机械报动装置
给料机
除尘设备
6.5判定规则
检验方法
厂检验
现坳验验
型式检验
受检验的成套装置有一介组设备不合格时，允许进行修补、出换，直到愉验合格，达到成套装置的整体合格，调试成功，保证今届的全运行，5
HG/T 4177—2011
7标志、包装、运输、胜存
7.1标志
成套装置的明显部位有固定的标牌，标牌的制作符合GB/T13306的规定：标牌成包括如下内容：制造单位名称；
-产品名称及型号；
制造单位对该设备的编号；
-制造期；
-设计乐力：
……设计温度。
7.2包装
包装应符合 GB/T 13384 有关规定,包装的图示标志成符合 GB/T 191 的规定。7.2. 1
设备小“时成提供下列技术文件：装箱单；
产品安装使用说明书及操作于册：质量证期书（合格证）；
1.艺系统疼,配电系统图、控制原埋图、接线端子图、平面布置图等图纸资料：附件、备品备件清单。
7.3运输
装置的运输按JB/T4711有关规定执行.7.4贮存
机电仪表设备成贮存在4℃～40℃、通风、燥场所，避免暴嗮、雨淋。中华人民共和国
化工行业标准
石灰乳液自动配制成套装直
HG/T 417 2011
出版发行：化学工业出版社
（北京市东城区古年湖南街13号邮政省码：00011）化学工业出版社印刷厂
880mm×1231mm1/16印张头
字数 14 下字
2012年6月北京第1版第1次印刷
书号：1550251197
购书咨询：01064518888
传后服务：010-64518899
网址：http://wrw.sip,enm,en
凡购买本书，如行缺摄所量问题，本礼销售中心负贡调换。定价：10.00元
版权所有
违者必究
