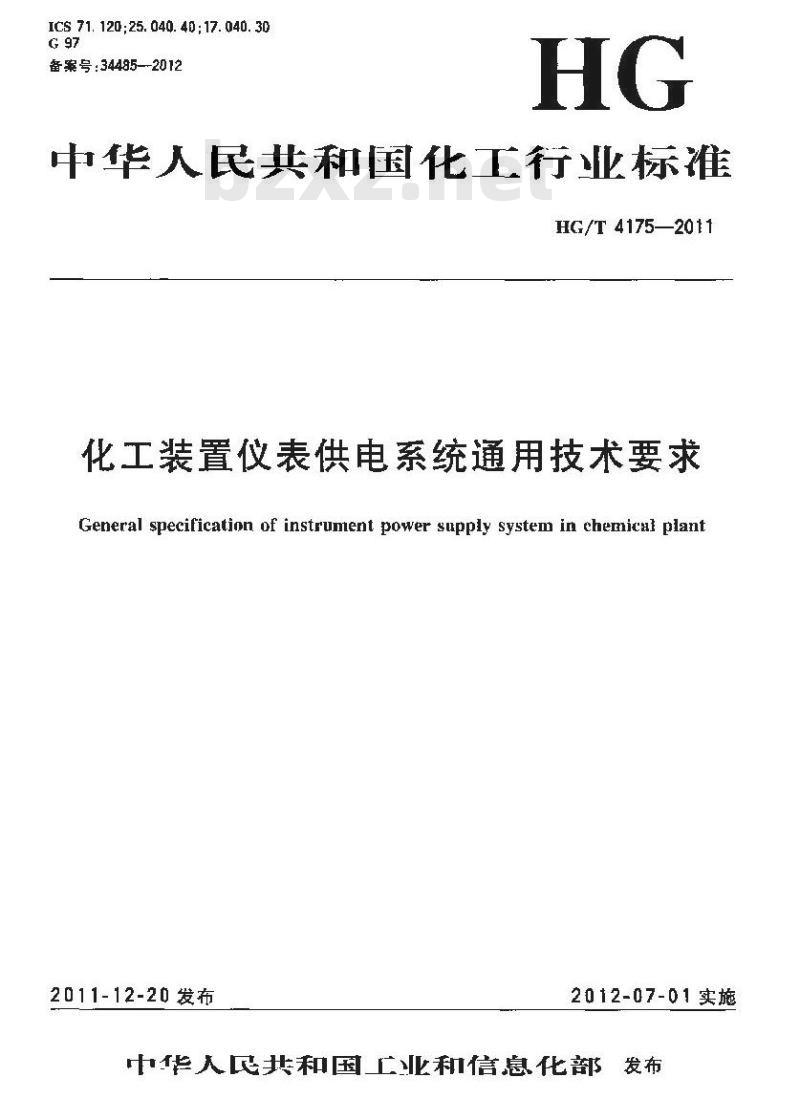

【行业标准】 化工装置仪表供电系统通用技术要求

ICS 71. 120;25. 040. 40; 17. 040. 30G 97
备案号：34485—2012
中华人民共和国化工行业标准
HG/T 4175—2011
化工装置仪表供电系统通用技术要求General specification of instrument power supply system in chemical plant2011-12-20发布
2012-07-01实施

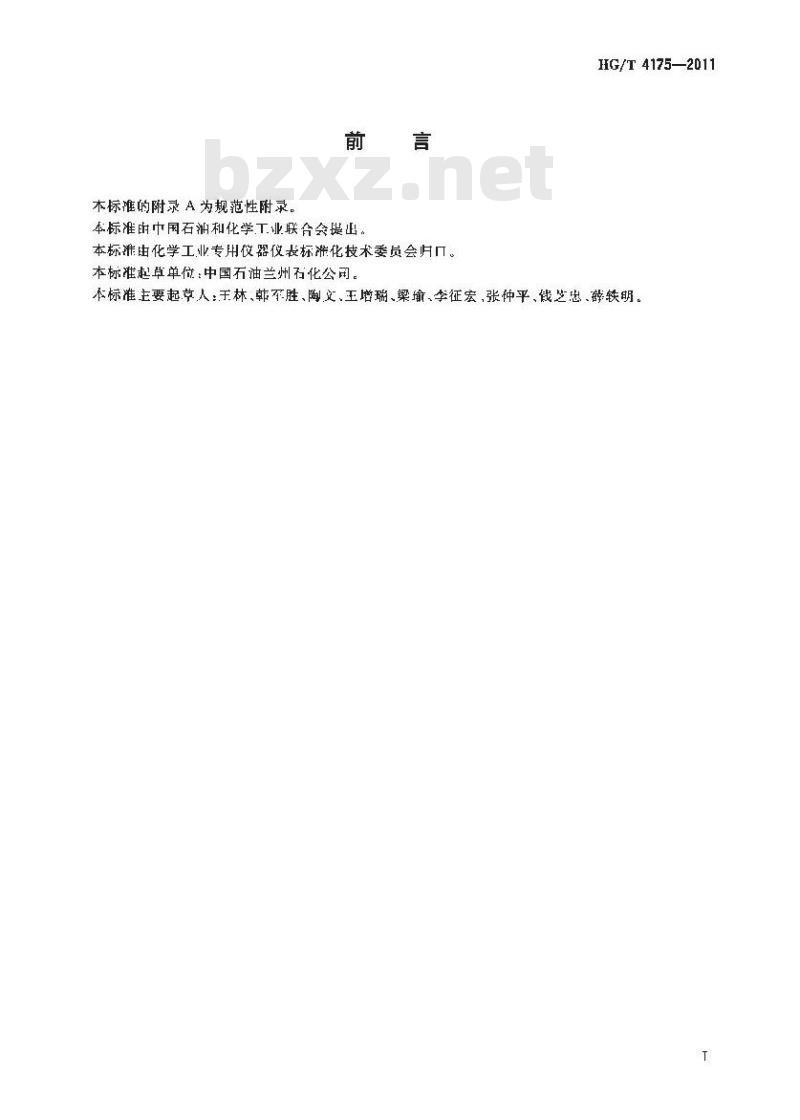

中华人民共和国工业和信息化部发布本标雅的附录A为规范性附录。
本标准时中国石油和化学工业联合会提出。本标准由化学工业专用仪器仪表标准化技术委员会归。本标准起草单位：中国石油兰州石化公司。HG/T4175—2011
本标准主要起草人：于林、韩不胜、脚文、王增瑞、梁瑜、李征宏，张仲平、钱芝忠、铁明。T

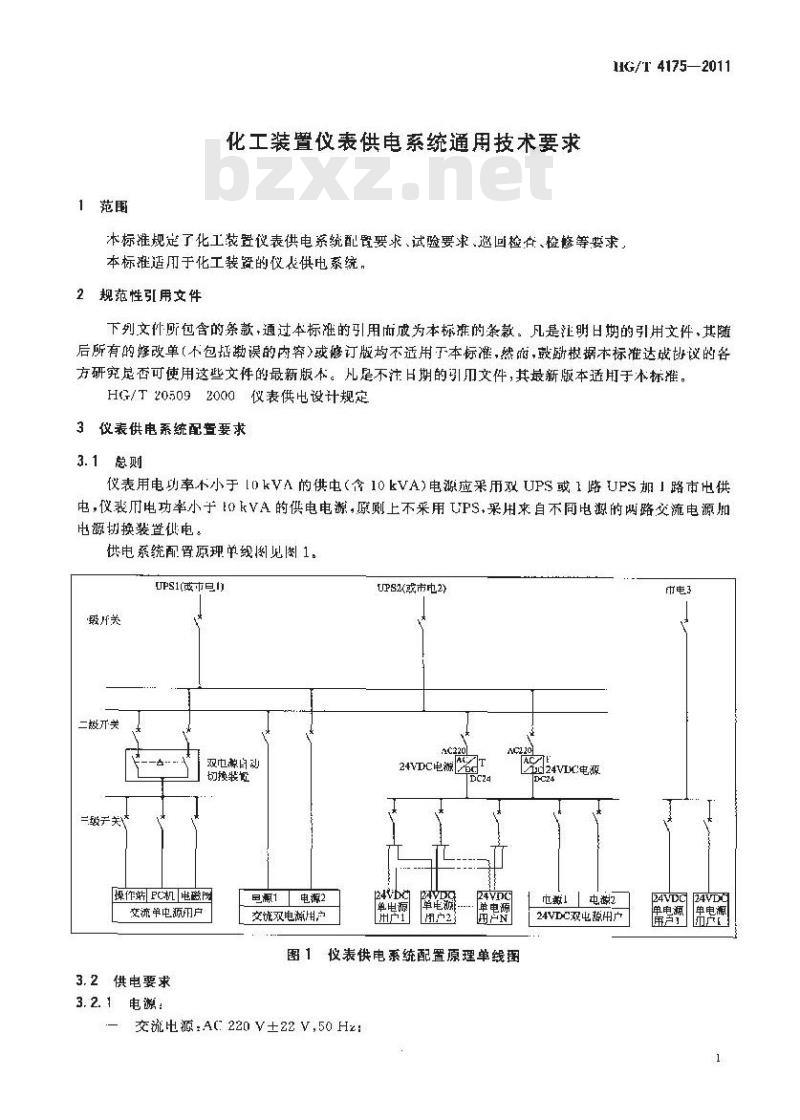

1范围
化工装置仪表供电系统通用技术要求HG/T 4175—2011
本标准规定了化工装置仪表供电系统配置要求、试验要求、回检存、检修等要求，本标准适用于化工装资的仪表供电系统。2规范性引用文件
下列文件所包含的条款，通过本标准的引用而成为本标准的条款：凡是注明日期的引用文件，其随后所有的峰改单（不包括缺误的内容）或修订版均不适用于本标准，然耐，鼓励报据木标准达或协议的各方研究尼否可使用这些文件的最新版本。凡是不注日期的引文件，其最新版本适用于本标摧。HG/T205092000仪表供电设计规定3仪表供电系统配查要求
3.1总则
仪表用电功率不小于【0kVA的供电（含10kVA）电源应采用双UPS或1路UPS加|路市电供电，仪我用电功率小于0KVA的供电电源，原则上不采用UPS，采用来自不同电源的两路交流电源加电源切换装置供电。
供电系统配原现单线图见图1：
UPS(或市）
极片关
二般开关
双电源自动
切换装证
二级于关
操作站PC机电磁险
交流单电源旧户
3.2供电要求
3.2.1电源：
电源1电源2
交饶双电源用产
UPS2(或市电2)
24VDC电源
单电源
障电藏
湖户2
欧24VDC电源
单电源
图1仪表供电系统配置原理单线围交流电源:AC 220 V±22 V,50 Hz!电载1电话之
24VDC双电源用产
市电3
24VDC24VDU
单电源
用户1
HG/T 4175—2011

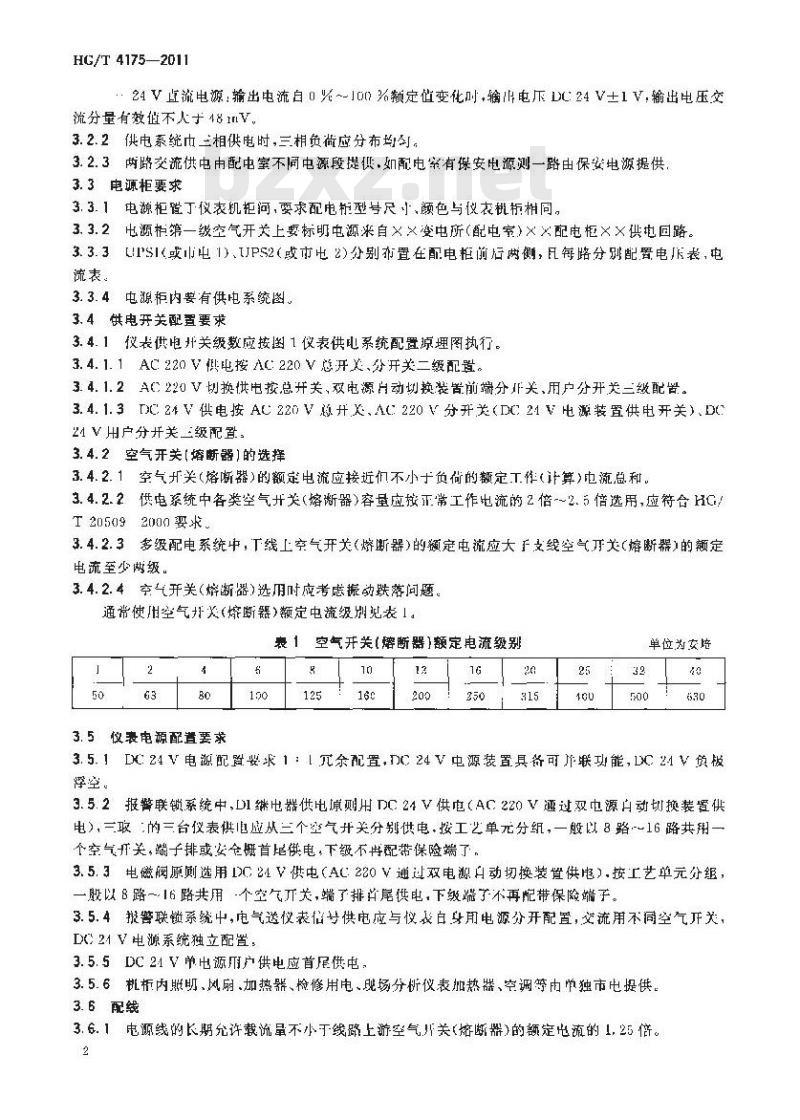

24V直流电源，输出电流白0%~-100%额定值变化时，输/电LC:24V士1V，输出电压交流分量有效征不人于48mV
3.2.2供电系统巾三相供电时，三相负微应分布均勾。3.2.3两路交流供电由配电室不同电源段提供，如配电案有保安电源测一路由保安电源提供3.3电源柜要求
3.3.1电源柜置丁仪表机问，要求配电柜型号尺小、额色与仪表机板相同。3.3.2电源柜第一级空气开关上要标明电源来自××变电所（配电室）××配电柜××供电回路。3.3.3L!TSI<或市电1）、UPS2（改市电2)分别布置在配电柜前后两侧，且每路分别配置电K表，电流表。
3.3.4电源柜内要有供电系统图。3.4供电开关配置要求
3.4.1表供电并关级数应按图1仪表供比系统配置源埋图执行。3.4.1.1AC220V供电按AC220V总开X、分开关二级配置。3.4.1.2AC220V划换供电按总开关、双电源自动划换装置前端分开关、用户分开关三级配置。3.4.1.3TC24V供电按AC220V总开、AC220V分开关（DC24V电源装置供电开关）、DC24V户分开关三级配置。
3.4.2空气开关【熔断器】的选择3.4.2.1空气开关（熔断器）的额定电流应接近们不小于负荷的额定工T作（计算）电流总和。3.4.2.2供电系统中各类空气开关（熔断器）容量应按正常工作电流的2倍-~2.5借选用，应符合HG/T 205092000要求
3.4.2.3多级配电系统中，T线上空气开关（熔断器）的颖定电流应大于支线空气万关（熔断器）的额定电流至少两级。
3.4.2.4空气开关（熔断器）选用时应考虑振动跌落问题。通带使用空气开关(燎断器)额定电流级别见表1。表1
空气开关（熔断器）额定电流级别2
3.5仪表电源配要求
单位为安培
3.5.1LC:24V电源配置要求1：1元余配置，DC24V电源装置具备可斤联功能，LC24V负板浮空。
3.5.2报警联锁系统中，DI继电器供电原则用DC24V供电（AC220V通过双电源自动划换装置供电），三取的三台仪表供应从三个空气开关分别供电，按工艺单元分组，一般以8路-~16路共用一个空气开关，端子排或安仓栅首虑供电：下级不再配带保险端了，3.5.3电磁阀原则选用1C24V供电（AC:220V通过双电源动切换装置供电）.按工艺单元分组，一股以8路一16路共用“个空气开关，端了排尾供电，下级端了不再配带保险端子。3.5.4报警联销系统中，电气送仪表信号供电应与仪表白身用电源分开配置，交流用不同空气开关D24V电源系统独立配置：
3.5.5DC24V单电源用户供电应首尾供电，3.5.6机柜内照明、风刷、加热器、检修用电、晚场分析仪表加热器、空调等由单独市电提供。3.6配线
3.6.1电源线的长期允许载流量不小于线路上游空气开关（熔断解）的额定电流的1.25倍。2

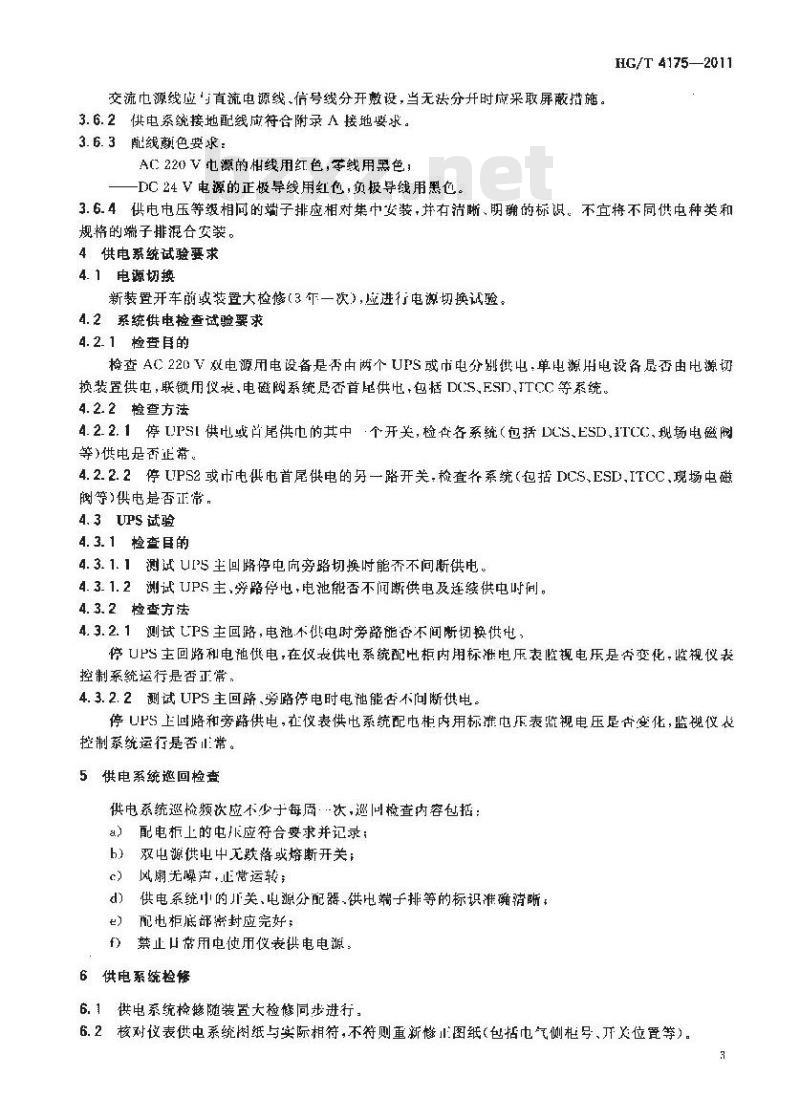

交流电源线应直流电源线、信号线分开敷设，当无法分开时应采取屏蔽措施，3.6.2供电系统接地配线应符合附录A接地娶求。3.6.3配线颜色要求：
AC220V电源的相线用红色，零线用黑色：一DC24V电源的正极导线用红包，负披导线用黑色。HG/T 41752011
3.6.4供电电压等级相同的端子排应相对集中安装，并有晰，明确的标识。不宜将不同供电种类和规格的端子排混合安装。
4供电系统试验要求
4.1电源切换
新装置开车前或装置大检修（3年一次），应进行电源切换诚验。4.2系统供电检查试验要求
4.2.1检查的
检查AC220V双电源用电设备是否由两个UPS或市电分别供电，单电源用电设备尽否由电源切换装置供电，联锁用仪表、电磁阀系统屑否首电供电，包括DCS、ESD、ITCC等系统。4.2.2检查方法
4.2.2.1停UPSI供电或凸尾供电的其中个开关，检各系统（包括DCS.ESD.1ICC、现场电磁阀等)供电是否正带。
4.2.2.2停UPS2或市电供电首尾供电的另一路开关，检查齐系统（包括DCS、ESDITCC、现场电磁闽等)供电是否正常，
4.3UPS试验
4.3.1检查目的
4.3.1.1测试UP5主回路停电向旁路切换时能否不间断供电。4.3.1.2测试UPS主，旁路停电，电池能否不间断供电及连续供电时间。4.3.2检查方法
4.3.2.1测试PS主回路，电池不供电时旁路能否不间断切换供电停UPS主回路和电池供电，在仪表供电系统配电柜内用标准电压表监视电压是否变化，监视仪表控制系统运行是香正常：www.bzxz.net
4.3.2.2测试UPS主回路、旁路停电时电池能否不问断供电。停UPS上回路和旁路供电，在仪表供电系统配电柜内用标准电压表监视电压是否变化，监视仪衣控制系统运行是否常。
5供电系统巡回检查
供电系统巡检频次应不少于每固··次，巡回检查内容包括：a）配电上的电应符合要求并记录；b）双电源供电中无默落或熔断开关；c）风扇无噪声+止常运转；
供电系统中的关、电源分配器、供电端子排等的标识准确清晰，d
配拒底部擀封应完好；
禁止口常用电使用仪表供电电源。f)
6供电系统检修
6.1供电系统检够随装置大检修同步进行，6.2核对仪表供电系统图纸与实际相符，不符则重新隧图纸（包括电气侧柜号、开关位置等）。HG/T4175—2011
6.3检修时对电源柜进行清扫，以清除电源柜内部及元器件表而的灰尘。6.4检修时对供电系统所有接线螺栓、接线端子进行全面检查、清扫、紧固。检查其氧化、锈蚀、腐蚀情说，检查有无接触不良或烧损情况并进行相成够复、更换。6.5用50V兆欧表测试电源侧和送现场配电线路的绝缘情况，导线对地绝缘电阻、线间绝缘电阻均应不小于5M。特殊要求的电缆，电线应按产品说明书规定值进行检查。6.6测试供电系统的接地电附，仪表系统的接地电纽原则上小于4或按系统(1XS.ES1)PLC)」家标准执行
6.7熔断器原则上每6年更换一次（或根据厂家要求周期更换）.更换熔断器时，要按照惊容量更换，不得自变更熔断器的容量：并有更换记录。6.8检修时核算仪我俱电空气开关熔断器的荠量，并查电气侧空气关、熔断器的容量应匹配。A.1安全接地
附录A
【规范性附录】
接地要邪
HG/T 4175—2011
用比仪表的金属外完及仪衣设备正常不带电的金属部分，均应做安全接地，仪表设备妞下：仪表盘,仪表操作台、仪表柜;
DCS/PLC/ESD机柜和操作站：
供电盘、供电箱电缆桥架、穿线管。A.1.2控制室内防静电活动地板成做静电接地：静电接地可与安个接地合用接地系统。做广安全接地的设备即可认为做了静电接地。A.2信号接地
信号接地的内容为屏蔽接地、本安仪表接胞。4.2.1屏蔽接地
A.2.1.1仪表系统中用以降低电磁十扰的部件如电缆的屏蔽层成做屏蔽接地。4.2.1.2不带屏蔽层的多芯电缆，共备用芯线应做屏蔽接地，如果是屏蔽电缆，屏蔽层已接地，备用芯线可不接地。穿金属管多芯电缆裔而芯叫不接地。4. 2.2本安仪表接地
A.2.2.1本安仪表系统必须接地的部件,应根据仪表制造的要求做信导接地。A.2.2.2齐纳安全栅的汇流条（或导轨）应做信号接地。4.3接地系统和接地原则
仪表系统的安全接地和信号接地成采用分光汇总，分两侧与总接地板连接，在接助连接中严禁接人开关或熔断器。仪表接地系统连接示意图见图A.1.HG/T 4175-2011
A.4接地连接要求
仪表柜1
单台接地设备单台接地设备
cuter a?
信号拨地
总接地钢
仪表柜N
单台接地设备单接地设部
安全接地
接地干毁
图A.1仪表接地系统连接示意图
A.4.1仪表系统的接地电阻原则上小于4Q或按系统DCS、ESD,PLC)厂家标准执行。A.4.2控制室仪长盘柜接地应分类设置安全接地汇流排、信号按地汇.流排。A.4.3现场仪表接地要求
A.4.3.1仪表电缆槽、电缆保护管以及36V以上的仪表外壳的安全接地，每漏30m用接地连按线与就近已接地的金属构件相联，并应保证其接地的可靠性及电气连接的连续性。A.4.3.2现场仪表的估号屏蔽接地成在控制室侧接地。A.4.3.3现场仪表接线箱两侧电缆的屏鼓层应在接线箱内连接，A.5接地系统连接的规格及结构要求A.5.1接地系统连接导线宜采多股铜芯电线或电缆。A.5.2接地系统导线截面应根据连接仪表的数量和长度按下列规格选用：单台设备或多芯电缆屏数接地导线：2.5mm\；接地十线：10 mm2~25mm2；
-接地总T线：16mm2--100 mm2
A.5.3接地系统导线的额包：
一安全接地的连接线颜色为绿色：信号接地的连接线颜位为绿色加黄色。A.5.4仪表盘相内接地汇流排宜采而10mm×6mm的铜排，也可用2.5mm2以上的连接端了，与盘6
框浮空。
HG/T 4175—2011
5总接地汇流排宜采用大丁100mm×1utmm的铜固定十机柜间墙上，下端离地200mm，A.5.5
浮空。
所有分支接地连接线在接到总接地汇流排前均成良好绝缘。A.5.6
A.5.7接地线与各汇流排连接成采用接线费子连接，多芯电缆屏蔽层如用导线引出，导线与尿蔽层应采用锡炽连接。
