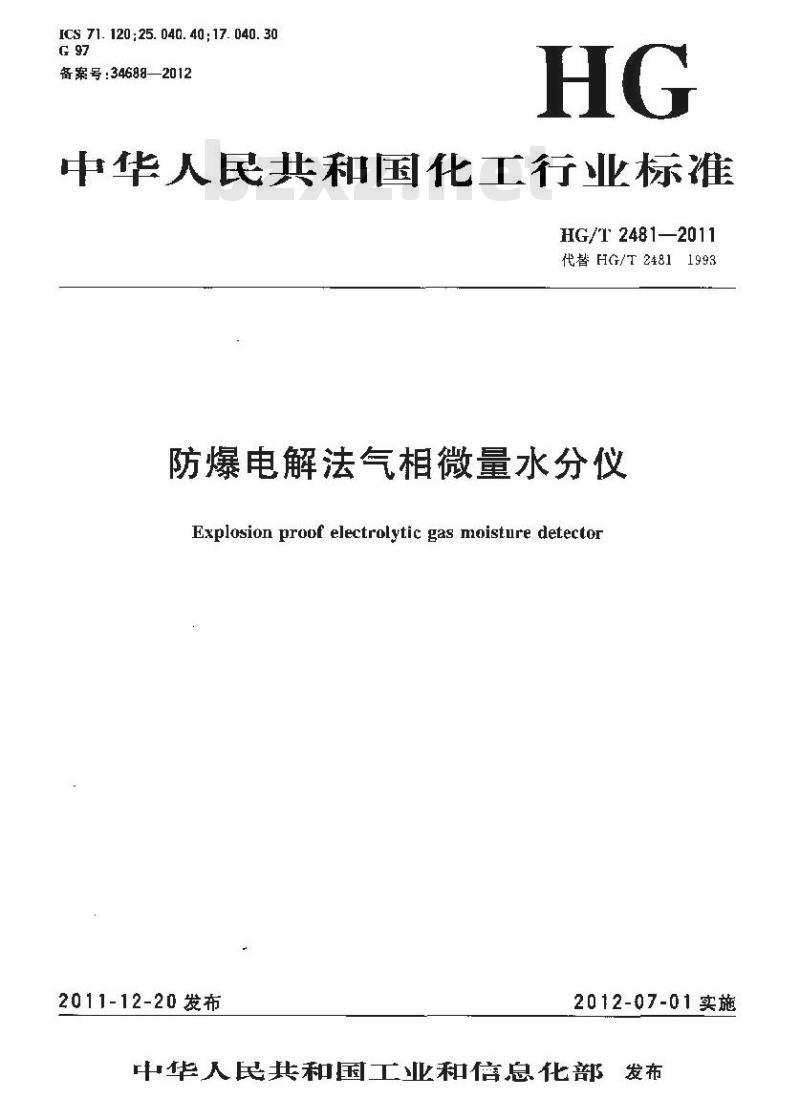

【行业标准】 防爆电解法气相微量水分仪

ICS 71. 120;25. 04Q. 40 :17. 040. 30G 97
备案号：34688—2012
中华人民共和国化工行业标准
HG/T2481-2011
代替HG/T24811993
防爆电解法气相微量水分仪
Explosion proof electrolytic gas moisture detector2011-12-20发布
2012-07-01实施
中华人民共和国工业和倍息化部发布

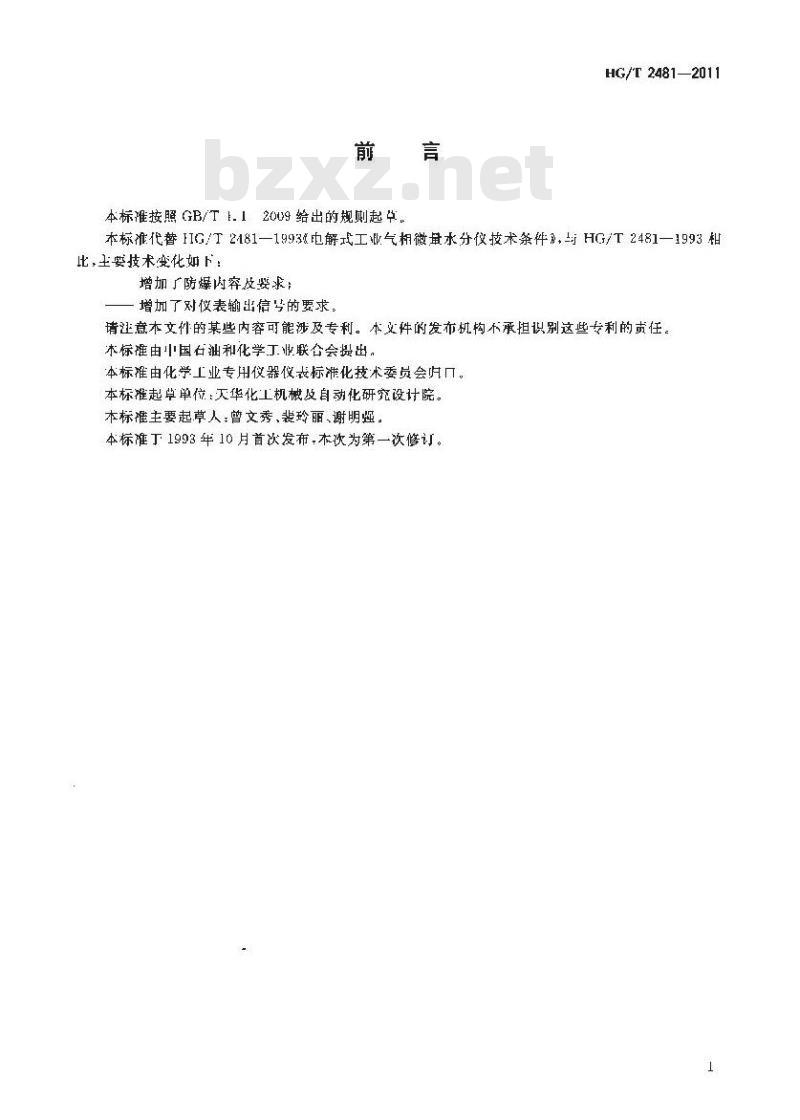

本标准按照GB/T1.1、2009给出的规则起克HG/T 2481—2011
本标准代替HG/T2481—1993电解式工业气相微量水分仪技术条件，与HG/T2481—1993相比，主要技术变化如下：
增加广防爆内容收婴求：
增加了对仪表输出信的要求。
请注意本文件的某些内容可能涉及专利。本支件的发布机构不承担识别这些专利的贡任。木标准由中国石油和化学工业联合会提出。本标推由化学工业专用仪器仪表标准化技术委员会归。本标准起卓单位：天华化工机械及自动化研究设计院。本标准主要起草人：曾文秀、裴玲丽、谢明亟。本标准丁1993年10月首次发布.本次为第一次修订。1
TTTKANTKACA

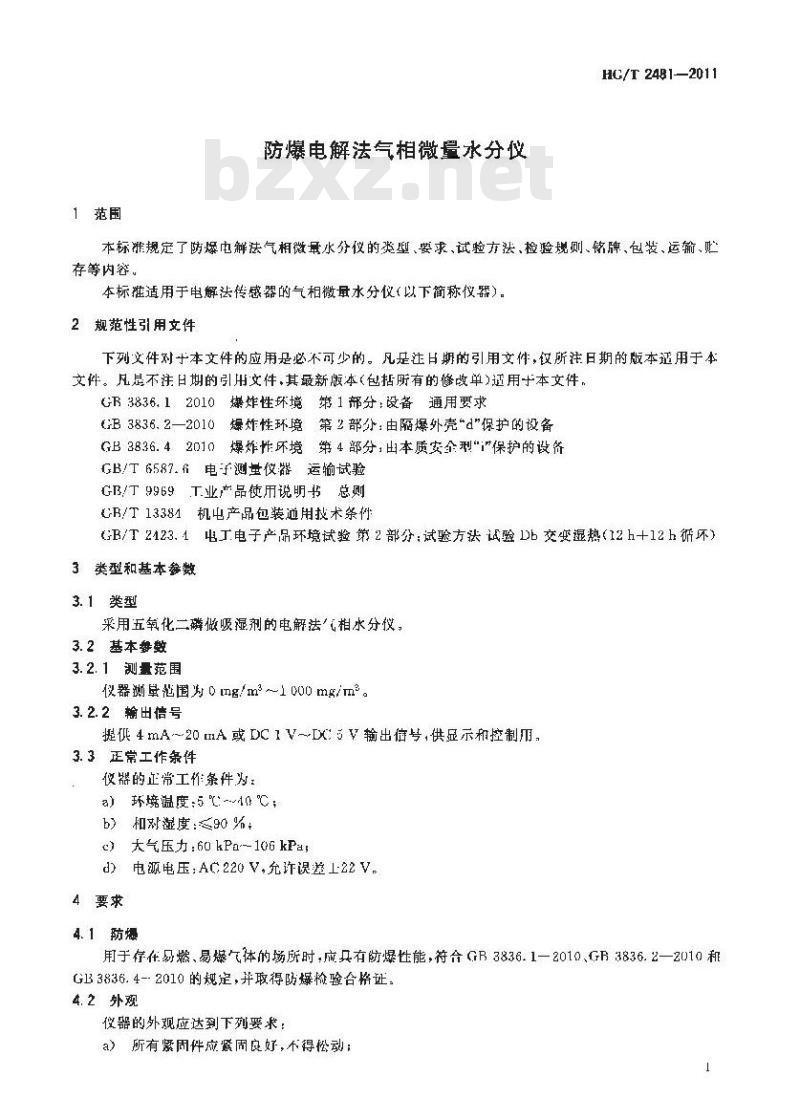

1范围
防爆电解法气相微量水分仪
HG/T2481—2011
本标推规定了防爆电解法气相微量水分仪的类型、要求、试验方法，检验规则、铭牌、包装、运输、贴存等内容
本标推适用于电解法传感器的气相微量水分仪（以下简称仪器）。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本延用于本文件。凡不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件，GR3836.12010爆炸性环境第1部分：设备通用要求GB3836.2—2010爆炸性环境第2部分：由隔爆外壳\d\保护的设备GB3836.42010爆炸性环境第4部分，出本质安全型\\保护的设备GB/T6587.h电子测量仪器运输试验GB/T9969T业产品使用说明书总则心B/T13381机电产品包装通用技术条付GB/T2423.4电工电子产品环境试验第2部分：试验方法试验Db交变湿热（12h+12h循环）3类型和基本参数此内容来自标准下载网
3.1类型
采用五氧化二磷做吸湿剂的电解法气相水分仪，3. 2 基本数
3. 2. 1 测量范围
仪器测量范围为0 ing/m3~1 000 mg/m23.2.2输出信号
提供 4 mA～20 mA 或 DC 1 V~D 5 V 输出号,供显示和控制用,3.3正常工作条件
仪器的正常工作条件为：
a）环境温度：5%-40℃，
b）和对湿度：≤90 %，
c）太气压力:60 kPa106 kPas
d）电源电压：AC220V,充许误122V，4要求
4.1防爆
用于存在易燃、易爆气体的场所时，应具有防爆性能，符合GB3836.1一2010、GR3836.2一2010和GB3836.4-2010的规定，并取得防爆检验合格证。4.2外观
仪器的外观应送到下列要求：
a》所有紧周件应紧固良好，不得松动；1
TTTKANYKAA
HG/T2481-2011

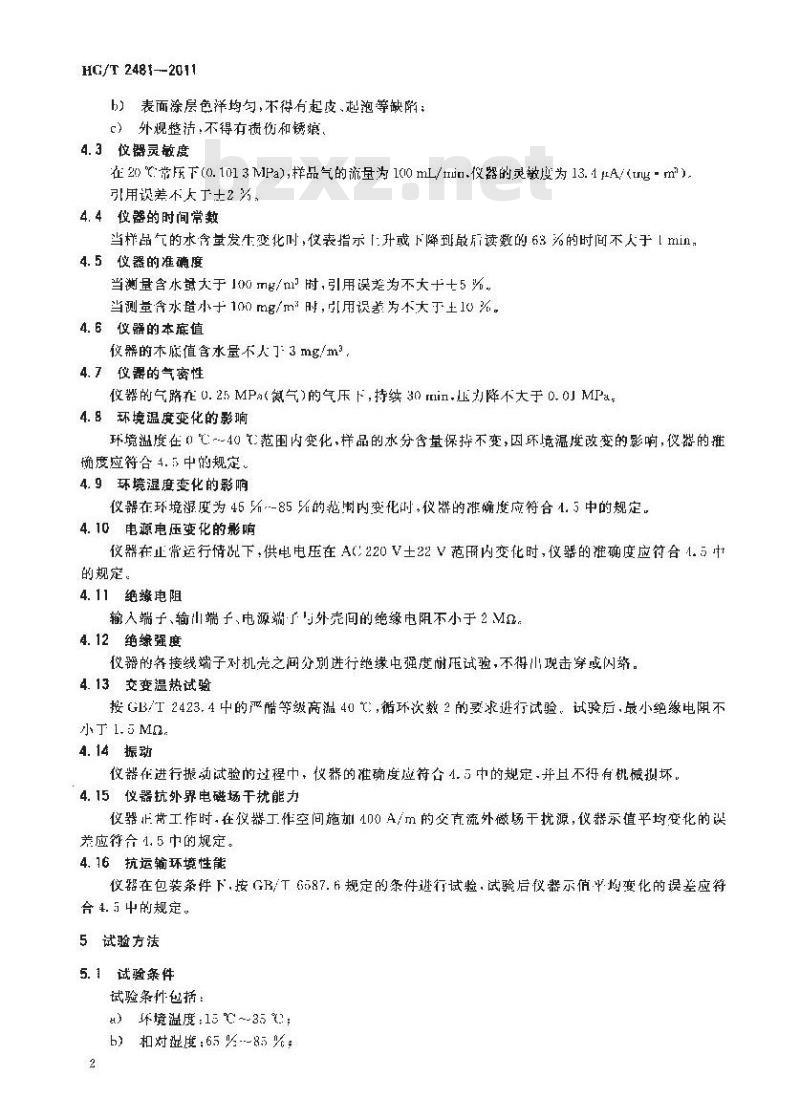

b）表面涂层色泽均勾，不得有起皮、起泡等缺陷；c）外规整法，不得有摄伤和锈娘。4.3器灵敏度
在20带压下(0.1013MPa)，样品气的流量为1Cl0mL/nin.仪器的灵敏度为13.4μA/（ug-m）引用误差不于士2为。
4.4仪器的时间常数
当样品气的水含量发生变化时，仪表指示「:升或下降到最后读数的63%的时间不人于【min，4. 5仪器的准确度
当测量含水盘大于100 m/m°时,引用误差为不大十十5%当测量含水小于100 mg/m\时,引用误差为不大于土10 %。4.6仪器的本底值
仪器的本底值含水量不人了：3mg/m34.7仪器的气密性
仪器的气路在0.25MPa氮气)的气压下，持续30rmin.压力降不大于0.0JMPa，4.8环境温度变化的影响
环境温度在0 ℃--40范围内变化,样品的水分含量保持不变,因环境温度改变的影响,仪器的推确度应符合4. 5中的规定
4.9环境湿度变化的影响
仪器在环境凝度为455%-85外的范制内变化时，仪器的准确度应符合4.5中的规定。4.10电源电压变化的影响
仪器在止常运行情况下，供电电压在A220V土22V范用内变化时，夜器的准确度应符合4.5中的规定。
4. 11绝缘电阻
输入端子、输山端子、电源端了』外壳间的绝缘电阻不小于2M，4. 12绝缘强度
仪器的备接线端子对机壳之间分别进行绝缘强度耐压试验，不得山现击穿或闪络。4.13交变温热试验
按GB/I2423.4中的严酷等级高温40℃，循环次数2的夏求进行试验。试验后，最小绝缴电阻不小于 1.5 MQ.
4.14振动
仪器在进行报动试验的过程中，仪器的准确度应符台1.5中的规定-并且不有桃械损坏。4.15仪器抗外界电磁场干扰能力仪器正常工作时·在仪器工作空间施加400A/m的交直流外微场干扰源，仪器示值平均变化的读差应符合1. 5中的规定。
4.16抗运输环境性能
仪在包装茶件下，按GF/T6587.所规定的条件遵行试验，试验后仪器示值-平均变化的误差应符合4.5中的规定。
5试验方法
5. 1试验条件
试验条件色括：
）环境温度:15 ℃ ~-35
b）和对湿度;65 %-~85 %：
TTTKAONTKACA

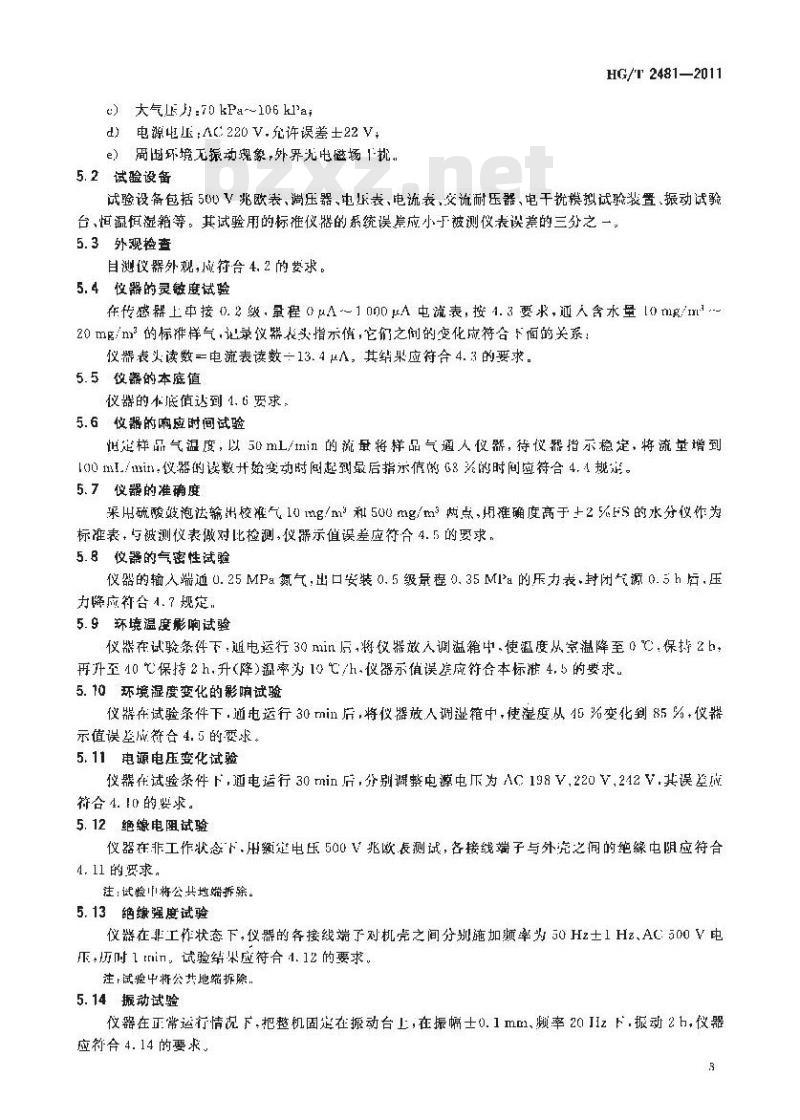

e）大气压力：70kPa~106klat
d）电源电压;AC220V.充许误差士22V:e）眉围环境无振动瑰象，外界电磁场1扰，5.2试验设备
HG/T2481-2011
诚验设备包括5）7兆欧表，调压器电压表，电表，变流耐压器，电干模拟诚验装置、振动试翁台、恒温恒湿籍等。其试验用的标准仪器的系统误岸应小于被测仪表误差的三分之一。5.3外观检查
目逊议器外观，成符台4.2的要求。5.4仪器的灵敏度试验
在传感器上中接 0. 2 级，量程0 A~1 000 μA 电流表，按1. 3 要求，近人含水量 [0 mg/ml20 mg?m的标推样气，记录仪表头指示值，它们之问的变化应符合下面的关系！仪器表义读数=电流表读数一13.4 μA，其结果应符合 4. 3的要求。5.5器的本底值
仪器的底值达到1.6要求，
5.6器的响应时间试验
定样品气温度，以50mL/t1i1的流量将样品气適人仪器，待仪器指示稳定，将流基增至l00mI./min.仪器的读数开始变动时间起到最后指示值谢63关的时间应符合4.4规定。5.7仪器的准确度
采用硫酸鼓泡法输出校准气10 mgnm和 500mg/m两点,用准确度高于十2%FS的水分仪作为标准表，与被测仪表做对比检测，仪器示值误差应符合4.5的要求，5.8仪器的气密性试验
仪器的输入端通 0. 25 MPa 氮气,出口安装 0. 5 级量程 0. 35 MIa 的压力表,封闭气源 0. 5 h 后,压力降应符衍合 4. 7 规定.
5.9环境温度影响试验
仪器在试验条件下,随电运行3Q min后,将议器微入调溢箱中.使度从室温降至0 ℃,保持2b：再升至40 ℃保持2 h.升(降)摄率为10℃/h-仪器示值误差底符合本标准 4,5的要求5.10环境湿度变化的影响试验
仪器在试验条件下，通电运行30min后，将仪器放人调业箱中，使湿度从5%变化到85%仪器示值误差成符合4.5的要求。
5.11电源电压变化试验
器在试验条件下，题电运行30min后，分别调电源电为AC198V,220V,242V.其误差成符合4. 10的要求。
5.12绝缘电阻试验
仪器在非工作状念下.用额延电压500V兆欧表测诚，各接线端子与外尧之间的绝缘电阻应符合4.11 的要求。
注试验中将公共地端拆除。
5.13绝缘强度试验
仪器在非工作状态下,仪器的各接线端了对机壳之间分别施加频率为50 Hz士1Hz、AC500 V电压历时1 rnin。试验练来应符合1. 12的要求。注试验中将公共地端拆院.
5.14振动试验
仅器在正常运行情况下，把整机固起在振动台上，在振幅士0.1mm1、频率20Iz下.振动2h，仪器应符合4.14的要求。
TTTKAONTKACA
HG/T24812011
5.15仪器抗外界电磁场干扰能力试验在环境溢度0℃~40℃,环境壶度不大85%的条件下,仪器正带工作30 min后,在仪器工作空问分别施加400A/m的交流，直流外磁场T扰30min。在试验时间内，仪器应符合4.15的要求，5.16抗运输环境性能
批运输环境性能按GB/T6587.6规定的方法进行测量，应符合本标准4.16的要求，6检验规测
6.1防爆要求
仪器必须按照CB 3836.1—2010、GB 3836.2—2010和GB3836.42010的规定：送国家指定的防爆检验单位进行审查和试骏，并敢得“防爆合格证”后方可牛产。6.2检验分类
仪器的检验分出厂检验和型式检验。6.2.1出厂检验
每台仪器均成经制造厂检验部门逐台理项检验合格，并成附有“产品合格证”方能出厂。出」检验项H包括：4.2、4.4、4.5、4.6、4.76.2.2型式检验
仪器有下列情况之一时要进行型式检验：新产品试制或转厂牛产的试制定型产品：a
当产品的设计、工艺和使用材质改变，可能影响产品的性能时：）
停止尘产超过两年后再生产时；d)
仪器正常生产的周期性检验，一般为3年：国家质量监替机构和安全监替机构认为石必要时。e
6. 2. 3型式检验项目
仪器型式检验的项目包括第1章的全部项目，并按第5章的试验方法进行。7铭牌、使用说明书、包装、运输、贮存7.1铭牌
仪器的铭牌应标注下列内容：
a）产品名称,型号、量程；
b）产品编凸、制造几期：
c）制造厂名；
d》供电电，
7.2使用说明书
仪器的使用说明书成给出型号规格和安装示意图，其编与成符合GB/T3所9的规定，7.3包装
产品包装应符合GB/T13381的规定。7.4运输
仪器可以使用常用交通工具进行运输。7.5贮存
仪器应在十燥、空气流通、无腐蚀性气体和腐蚀性化学药品的库房内贮存。TTTKONYKAA
中华人民共和国
化工行业标滩
防爆电解法气相量水分仪
HG/T 2481 2011
山版发行，化学T业正版社
（北京市东城区杏年瓣南街13号邮政编码1C0U-1）化学工业出版托印制厂
880mm×1230rm1/16印张字数9于字2012年3月北京第1版第1次印刷
书号：155026-1110
购书咨询：01064518888
售后服务：010-6451889
网址：httpt//cip.com.cn
凡购买本书，如有缺损质盘问题，本社销售中心负费调换定价：10.00元
TTTKAONTKACA
版权所有违者必究
