GB/T 27661—2011
激光棒单程损耗系数的测量方法Test methods for single-pass loss coefficient of laser robs2011-12-30 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2012-05-01实施
本标准按照GB/T1.1—2009给出的规谢起草。GB/T27661--2011
请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的盘任。本标准由中国机械工业联合会提出。本标准由全国光辅射安全和激光设备标准化技术委员会（SAE/TC284)归口。本标准起草单位：中国电子科技集团公司第十一研究所，北京奥依特科技有限击任公司，北京光电技术研究所。
本标准主要起草人·仇瑛.朱建慧、卢永红。TTKONKACA
一范围
激光棒单程损耗系数的测量方法本标准规定了激光样单程损耗系数的测盘方法。GB/T 27661—2011
本标准适用于直径不小于4mm且波长为激光棒工作波长的光波能透过的激光梯。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件，凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1185光学举件表面避病
GB7247.1激光产品的安全第1部分：设备分类、要求和用户指南GB/T11293固体激光材料名词术语3术语和定义
GB/T11293界定的术语和定义适用于本文件。4要求
4.1测量环境
除非另有规定，测量应在以下条件下进行：a）环境温度:18℃~28
b）相对湿度：45%～70%；
c）气压:86kPa~106kPa;
d）测量系统应处于无明显的摄动，气流和烟尘的环境中，不得有影响测量结果的干扰；测量系统应采取必要的光屏蔽措施。e)
4.2被测激光棒的加工技术要求
除特殊要求外，激光摔应满足以下要求：a）样品直径不小于4mm;
6）两端面平行度应小于或等于10\端面对样轴垂直度应小于或等于5；c
端面表面瘫病应符会 GB/T 1185的规定,其体要求为:B/0.8D。×0. 05,C1×0,01,P0.1(L)d
为激光棒直径，单位为血m)；
端面平面度在全口径90%直径范国内应小于或等于入/10(入为632.8nm）；e)
激光棒两端面增透膜，在工作波长处的剩余反射率均不大于0，2%。4.3安全防护
测量时应按GB7247.1的要求采取安全防护措施。1
TTTKONYKAA
GB/T 27661—2011
5测量原理
单程损耗系数的测量系统设计为双光路，由测试光路与参考光路的光强进行比值测量，测试结果「见式（1)表示为：
In[(1 R)(1 -R,)K/T
式中：
单程损耗系数,单位为 % · cm-1 ,Ri
激光棒一端面剩余反射率；
激光棒另一端面剩余反射率；
分光镜光束比；
有样品时测试光路与参考光路光强的比值；激光棒晶体长度，单位为厘米(cm)。6 测量装查
6. 1测量系统

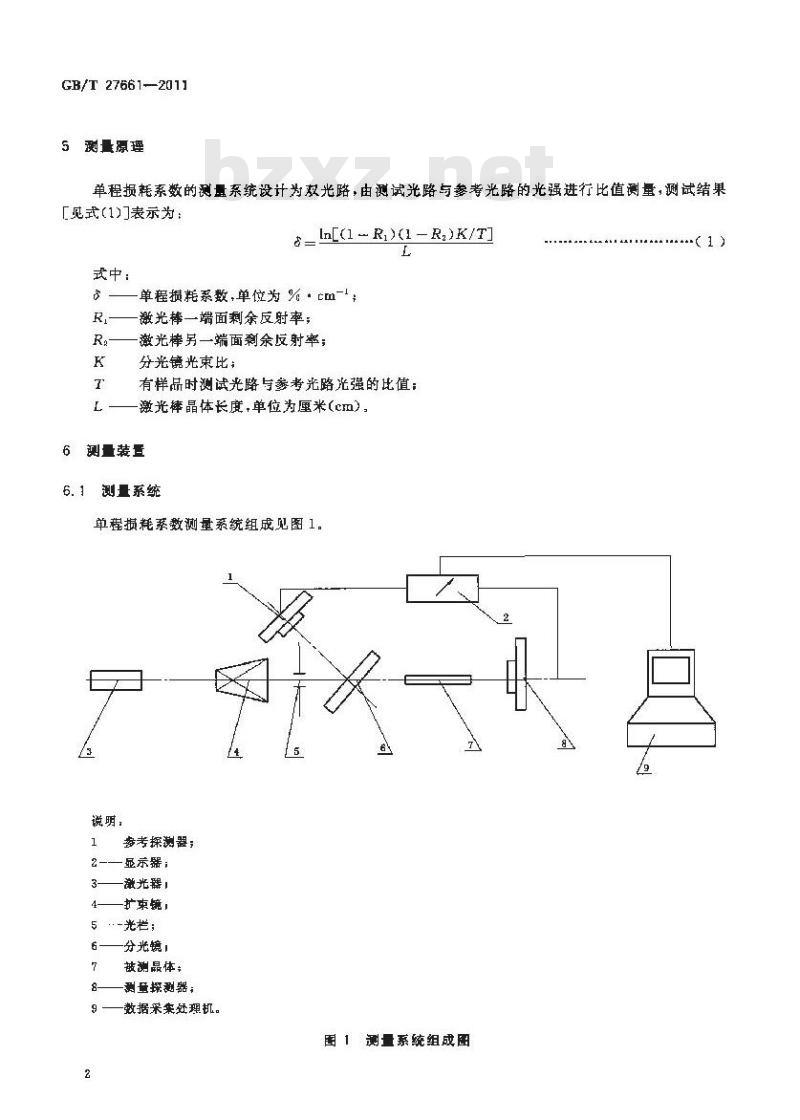

单程损耗系数测量系统组成见图1。说明，
梦考探测器；
显示器；
激光器，www.bzxz.net
扩东镜，
5-光栏;
分光镜！
被测晶体；
数据采案处理机。
图 1 测量系统组成图
TTTKANTKACA
6. 2测量装量要求
测量装置应满足以下要求；
a）参考探测器和测量探测器性能相同，且应该在线性区工作；b）显示器为数字方用表,精度显示 6,5 位,并经计量单位校准；GB/1 2766{-—2011
激光器的波长为激光棒工作被长，模式为TEMa功率在300mW~350mW，且输出为画偏振光：
激光器功率波动应小于或等于1.0%；扩束后的光源光束发散角应小于或等于2mrad；c
系统的分束比应调整在1.000士0.002范围内；被测激光桦的支撑夹其为带有角度及微调装置的V形槽：h>
数据采集处理机具有自动数据采策和处理功能；测量装暨需放置在隔振的光学平台或光具座上，避免振动；翘量系统的不确定度应该小于或等于2究。7测量步
测量应以下步骤进行：
a）用游标卡尺测豆被测澈光样的长度工；b)
用分光光度计测量测试片（激光棒在链增透膜时，同时放片YAG材质的单面反射片作为测试片)的余反射率，等同得到激光棒端面剩余反射率R1R：;打开系统电源，计算机进人计算程序：打开激光器，使激光器达到热稳定状态，且功率满足6.2的要求d)
不放叠被测激光桦时，通过计算机白动采集数据并处理，得到分光镜的分束比K，e
将被测邀光样放人V形槽内，调整微光棒，使光束正入射激光棒中心，通过计算机自动来集数据并处理，得到测试光强与参考光强的比值T，测量3次取平均值，光斑大小可分为：1）当激光棒直径在4mm~9mm时，光斑大小为激光棒直径的80为;2）当激光棒直径大于9mm时，光斑选用4mm，对整个端面进行二维扫指测量。8量结果
测量结果按拟下规疑进行：
a）对于单点测量激光样,按式(1)计算出被测激光摔的单程损耗系数b）对于二维扫播测量激光棒，将所测各点单程损耗系数按式（1)计算，取平均值为此激光棒的单程摄耗系数。
9测量报告
测量报告应包括下列内容：
a）测量单位：
b）送检单位；
c）环境条件；
d）过量人员；
TTTKAONYKACA
GB/T 27661-2011
测量日期；
微光棒规格；
微光粹端面剩余反射率
分光镜的分束比；
有样品时测试光强与参考光强的比值；测量结果。
TTTKANTKACA
