【国家标准】 绝缘软管 第4部分:丙烯酸酯玻璃纤维软管

ICS 29.035. 99
中华人民共和国国家标准
GB/T 7113.4—2011
绝缘软管
第4部分：丙烯酸酯玻璃纤维软管Flexibleinsulating sleeing
Part 4; Glass textile sleeving with acrylic based coating(IEC 60684-3-4032002,Flexibleinsulating sleevingPart 3:Specifications for individual types of sleevingSheets 403:Glass textile sleeving with acrylic based coating,MOD)2011-12-30 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2012-05-01实施

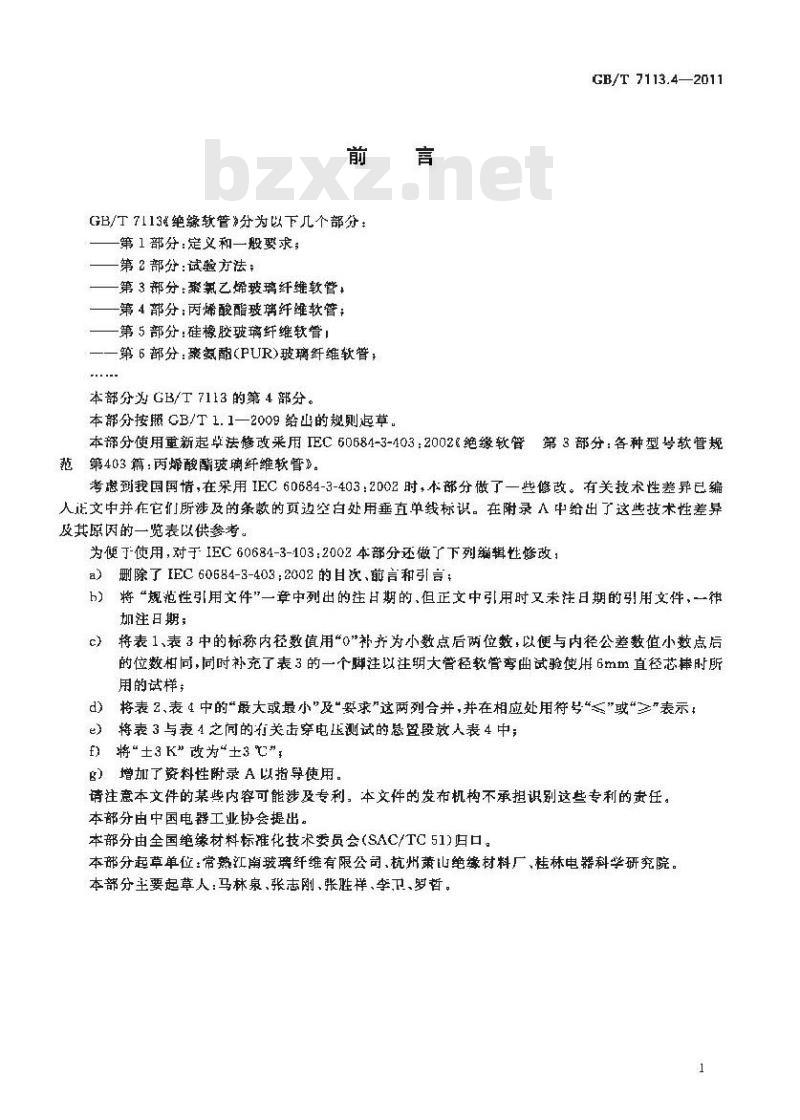

GB/T7113绝缘软管》分为以下几个部分：—第1部分：定义和一般要求:
—第2部分：试验方法：
一第3部分：聚氧乙烯玻璃纤维软管一第4部分：丙烯酸酯玻璃纤维软管；一第5部分：硅橡胶玻璃纤维软管一一第6部分：聚氨酯(PUR)玻璃纤维软管：本部分为GB/T7113的第4部分。
本部分按照CB/T1.1—2009给山的规则起草。GB/T 7113.4—2011
本部分使用重新起毕法修改采用IEC60684-3-403:2002绝缘软管第3部分：各种型号软管规范第403篇：丙烯酸酯玻璃纤维软管》。考到我国国情，在采用IEC60684-3-403：2002时，本部分做了一些修故。有关技术性差异已编人正文中并在它们所涉及的条款的页近空白处用垂直单线标识。在附录A中给出了这些技术性差异及其愿因的一览表以供参考。
为便了-使用，对于IEC60684-3-103：2002本部分还做了下列编辑性惨改：a）删除了IEC60684-3-403：2002的目次前言和引言；h）将“规范性引用文件”一章中列出的注日期的,但正文中引用时又未注日期的引用文件，一希加注日期；
将表1、表3中的标称内径数值用“0\补齐为小数点后两位数，以便与内径公差数值小数点后的位数相同，同时补充了表3的一个脚注以注明大管径软管弯曲试验使用6mm直径芯棒时所用的试样，
d）将表2、表4中的“最大或最小\及“要求\这两列合并，并在相应处用符号“≤”或“≥\表示：e）将表3与表4之间的行关击穿电压测试的悬暨段效人表4中；f)将“±3K\改为\±3”，
g）增加了资料性附录A以指导使用。请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。本部分由中国电器工业协会提出。本部分由全国绝缘材料标准化技术委员会(SAC/TC51)归口。本部分起草单位：常熟江南玻璃纤维有限公司、杭州萧山绝缘材料厂、桂林电器科学研究院。本部分主要起草人：马林泉、张志刚、张胜、李卫、罗哲。TTTKAONATKACA

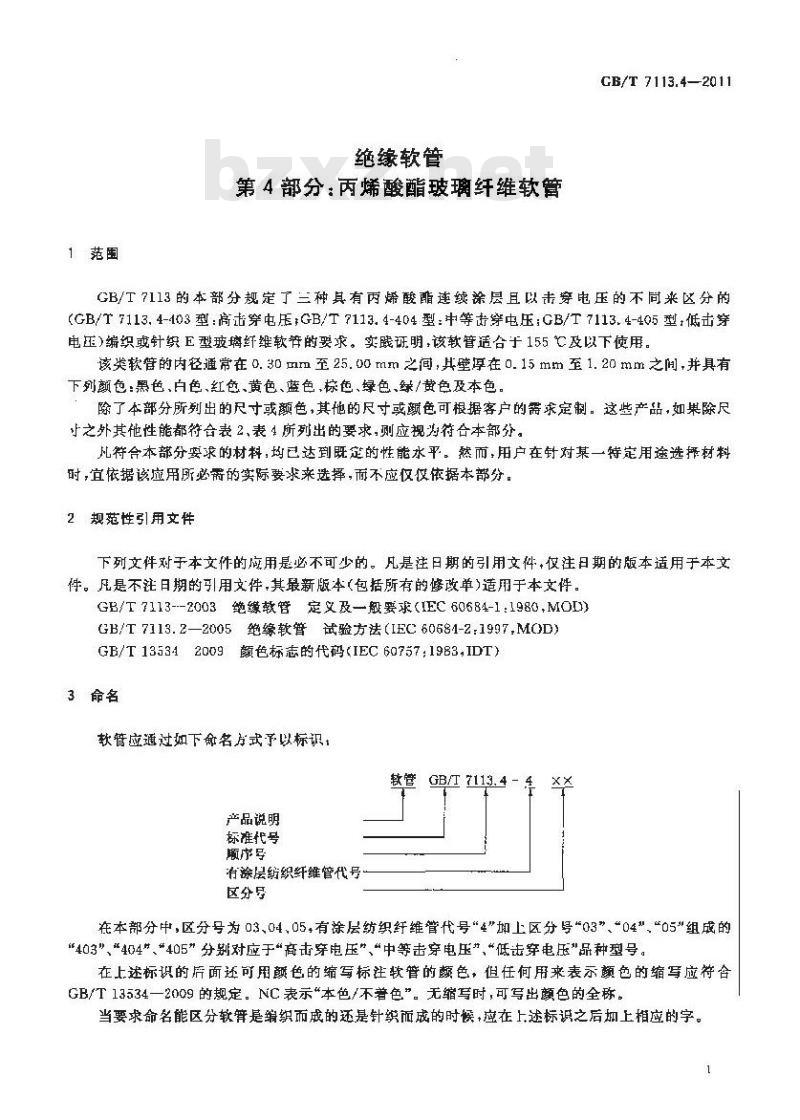

1范围
绝缘软管
第4部分；丙烯酸酯玻璃纤维软管CB/T 7113.4—2011
GB/T7113的本部分规定了三种其有丙烯酸酯连续涂层且以击穿电压的不同来区分的(GB/T7113.4-403型：高击穿电压;GB/T7113.4-404型：中等击穿电压：GB/T7113.4-405型：低击穿电压）编织或针织E型玻璃纤维软节的要求。实贱证明，该管适合于155℃及以下使用。该类软誉的内径通常在0.30mm至25.00mm之间，其壁厚在0. 15mm至1. 20mm之间,并具有下列颜色：黑色，白色、红色、黄色、蓝色，棕色、绿色、绿/黄色及本色。除了本部分所刻出的尺寸或额色，其他的尺寸或颤色可根据客户的需求定制。这些产甜，如果除尺寸之外其他性能都符合表2、表4所列出的要求，则应视为符合本部分。符合本部分要求的材料，均已达到既定的性能水平。然而，用户在针对某一特定用途选择材料时，宜依据该应用所必需的实际要求来选择，而不应仅仅依据本部分。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T7113--2003绝缘软管定义改一般要求(IEC 60684-1:1980,M0D）GB/T7113.2—2005绝缘软管试验方法(IEC60684-2:1997,M0D)GB/T135342009颜色标志的代码(IEC607$7：1983,IDT)3命名
软替应通过如下愈名方式予以标识t数管GB/T 7113.4-4
产品说明
标准代号
顺序号
有涂层纺织纤维管代号
区分号
在本部分中，区分号为03、04,05.有徐层纺织纤维管代号“4\上区分号“03”、“04”“05\组成的“403\、“404\、“405”分剃对应于“高击穿电压\、“中等击穿电压”，“低击穿电压\品种型号。在上述标识的所面还可用颤色的缩写标注软管的颤色，但任何用来表示颜色的缩写应符合GB/T13534一2009的规定，NC表示“本色/不着色”。无缩写时，可写出颜色的全称。当要求命名能区分软算是编织而成的还是针织而成的时候，应在上述标识之后如上相应的字。1
TTKANYKACA
GB/T 7113.4—2011

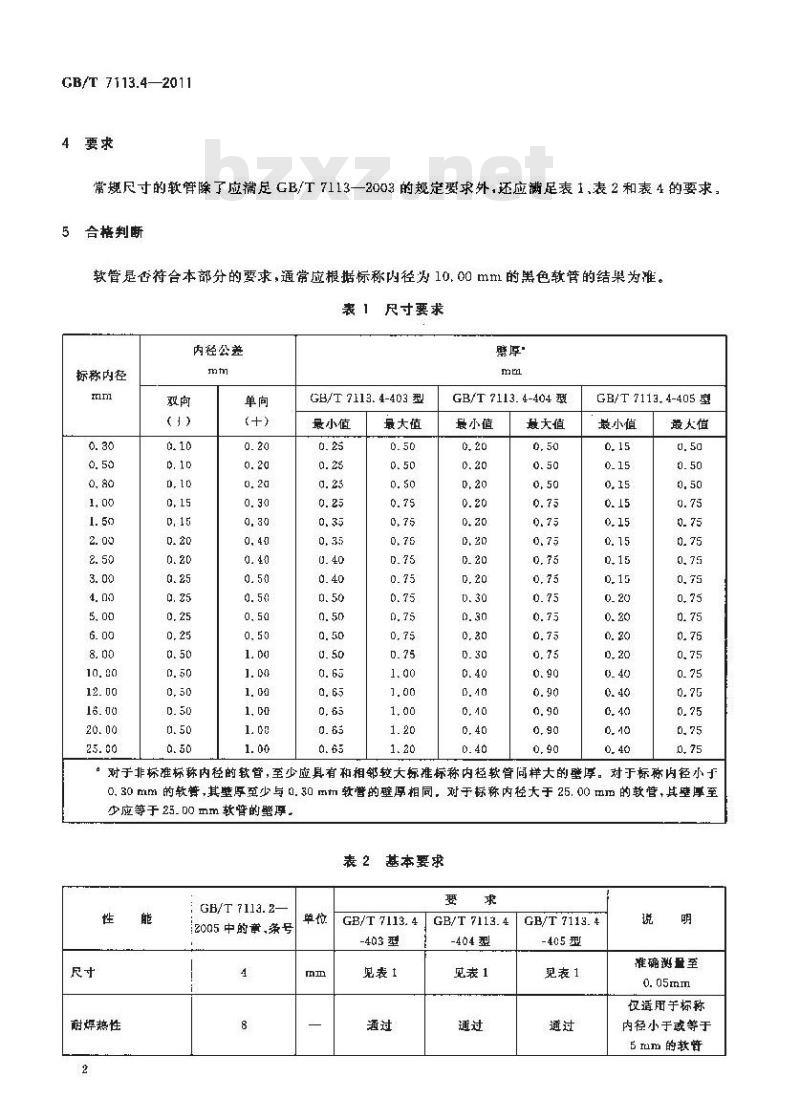

4要求
常规尺寸的软臂除了应满足 GB/T 7113—2003 的规定要求外,还应满足表 1,表 2 和表 4 的要求。5合格判断
软管是否符合本部分的要求，通常应根据标称内径为10.00mm的需色软管的结果为准。表 1 尺寸要求
内径公差
标称内径
GB/T 7113. 4-403 型
最小值
最大值
GB/T 7113. 4-404 型
最小值
最大值
GB/T 7113, 4-405 型
最小值
最大值
。对于非标准标称内径的软管，至少应具有和相邻较大标准标称内径软管向样大的壁厚。对于标称内径小于0. 30 mm 的软善,其壁厚至少与 0. 30 mm 较管的壁序相同。对于标称内径大于 25. 00 mm 的软管,其壁厚至少应等于25.00mm软管的厚，
表 2 基本要求
耐焊热性
GB/T 7113. 2
2005 中的童,条号
GB/T 7113. 4
-403型
见表！
GB/T 7113. 4
-404型
见表1
TTTKNTKACA
GB/T 7113. 4
-405型
见表1
确测量至
仅适用于标称
内径小于或等于下载标准就来标准下载网
5L的软
如热后的弯曲性
低温弯曲性
涂层耐水解性
击穿电压
绝缘电阻
室温下
火焙提延饮
燃烧时间
日描查
标称内径
GE/T 7113. 2-
2005中的章、条号
27.2中方法A
*试样;6 mm 宽的条样。

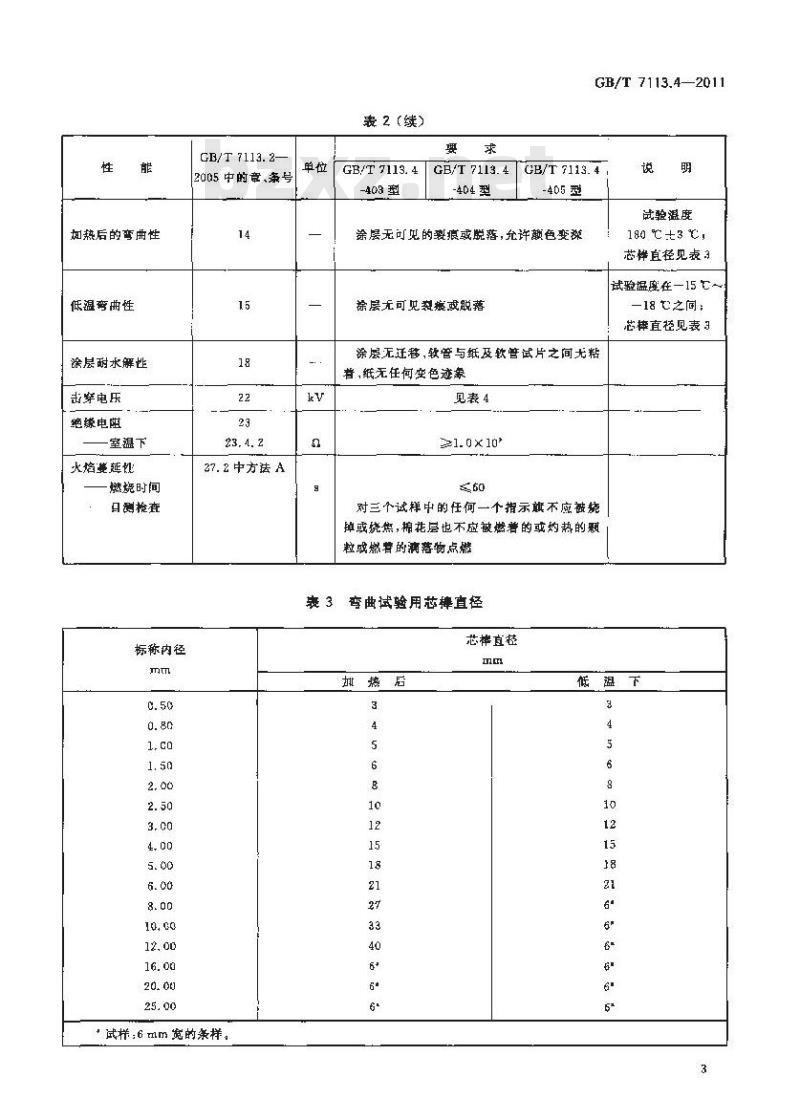

表2（续）
GB/T 7113. 4
-403 型
GB/T 7113. 4
-404型
GB/T 7113,4—2011
GB/T 7113. 4
-405型
试验温度
涂层无可见的衰痕或脱落，允许颤色变深徐层无可见裂癌或脱落
涂层,无迁移,软管与纸及软管试片之间尤粘者,纸无在何变色迹象
见表4
221. 0 ×10*
对三个试样中的任何一个指示旗不应被烧掉或烧焦，棉花层也不应被燃着的或灼热的颗粒或燃苷的滴落物点糖
表3弯曲试验用芯摔直径
芯桦直径
加热居
TTTKANTKACA
180 ℃±3 ℃,
芯样直径见表3
试验温度在— 15 T~
—18 它之间：
芯接直见表3
低温下
GB/T 7113.4—2011
击穿电压
试验为法
弹丸浴
直芯棒/100mrm箔电极
室温下
高温下
湿热后
GB/T 7113. 2-
2005中的
章.条号
表4对击穿电压的要求
GB/T7113.4-403型
≥2,9
录低值
击穿电压
GB/T7113.4-401型
最低位
GB/T7113.4-405型
最低值
击穿电压应按上述给出的方法之一在室温下、高冠下和湿热处理后测定。施加电压的速度应为 500 Y/s 或在10 5~20s之间达到所要求的击穿电压值。高温下试验应在155它士3七下进行TTTKANTKACA
附景A
（资料性附录）
本部分与 IEC 60684-3-403:2002 技术性差异及其原因表A.1给出了本部分与IEC 60684-3-403:2002 技术性差异及其原因。GB/T 7113,4—2011
要 A. 1 本部分与 IEC 60684-3-4D3:2002 技术性差异及其原因本规范章、条编号
技术性差异
IEC 60684-3-403,2002 中引用的 IEC 60684-1:2003是最新版本的标准，而本部分引用的引用了采用TEC606841:1980的国家标家标准GB/T71132003是由IEC606841:准GR/T7113—2003.而非EC60684-1:2003命名依据GB/T7113—2003进行，相对简单
1980的版本转化荫来的,但经核对主要技术内容未变，不会对本部分的使用造成影响,故为方便使用仍引用此国家标准
[EC606名4-3-403:2002小的命名过于素杂，不适合我国国情
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
