【行业标准】 基于标记分配协议(LDP)的虚拟专用局域网业务测试方法

ICS01.040.33
中华人民共和国通信行业标准
YD/T 2315-2011
基于标记分配协议（LDP）
的虚拟专用局域网业务测试方法Test specification for virtual lan service over MPLS using labeldistributionprotocolsignaling2011-06-01发布
2011-06-01实施
中华人民共和国工业和信息化部发布前
1范围·
规范性引用文件
缩略语·
测试环境
功能测试
控制平面测试·
封装测试
数据转发测试-
9分层模型測试-
9.1、MTU-s功能测试-
9,2 PE-rs功能测试
TTKANTKACA
YD/T 2315-2011
YD/T 2315-2011

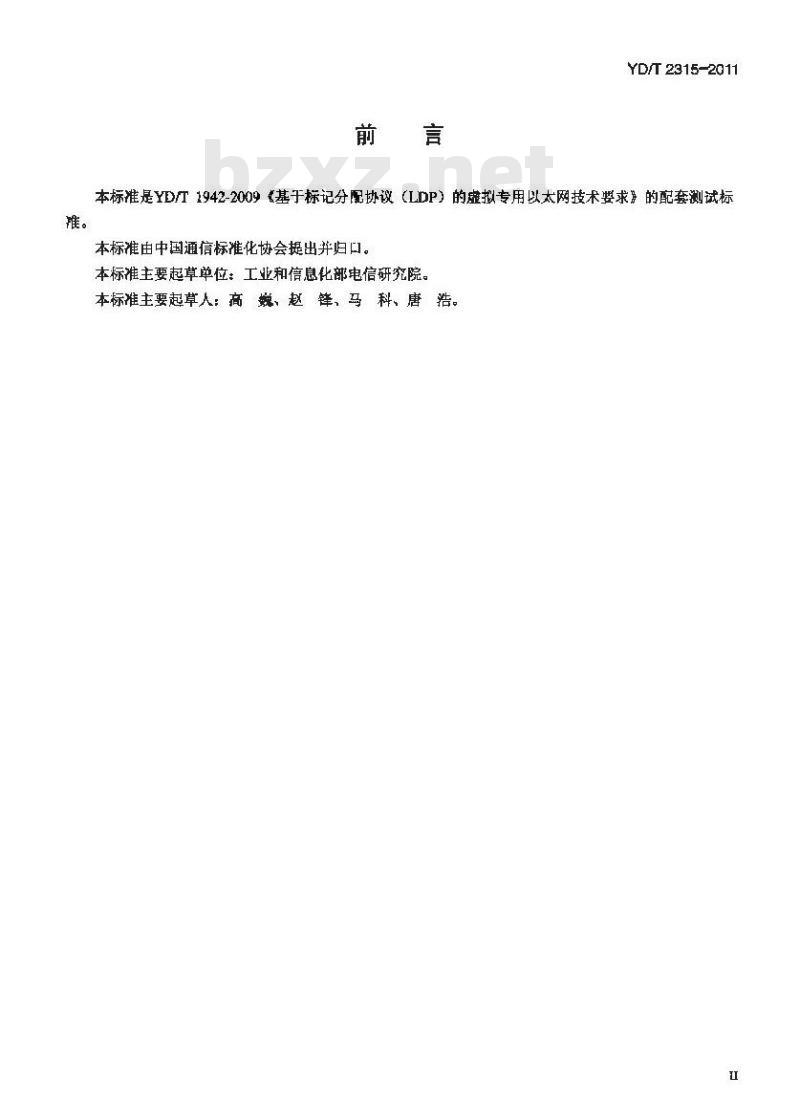

本标准是YD/T1942-2009《基于标记分配协议（LDP）的虚拟专用以太网技术要求的配套测试标本标准由中国通信标准化协会提出并归口。本标准主要起草单位：工业和信息化部电信研究院。本标准主要起草人：高巍、赵　锋，马科、唐浩
TTTKAONTKACA
YD/T 2315-2011

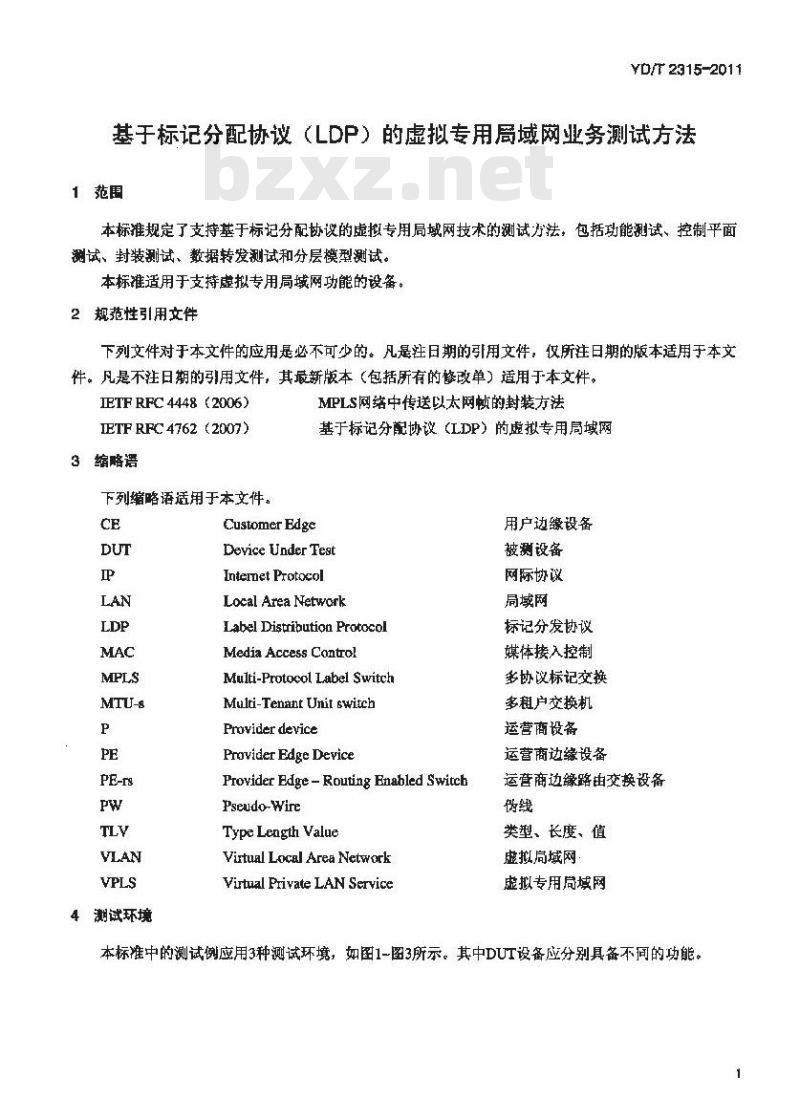

基于标记分配协议（DP）的虚拟专用局域网业务测试方法1范围
本标推规定了支持基于标记分配协议的虚拟专用局域网技术的测试方法，包括功能测试、控制平面测试、封装测试、数据转发测试和分层模型测试。本标准适用于支持虚拟专用局城网功能的设备。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件IETF RFC 4448 (2006)
IETF RFC 4762 (2007）
3缩略语
下列缩略语适用于本文件。
4潮试环境
Customer Edge
MPLS网络中传送以太网慎的封装方法基于标记分配协议（LDP）的虚拟专用局域网用户边缘设备
Device Under Test
Internet Protocol
Local Area Network
Label Distribution Protocol
Media Access Control
Multi-Protocol Label Switch
Multi-Tenant Unit switeh
Provider device
Provider Edge Device
Provider Edge-Routing Enabled SwitcbPseudo-Wire
Type Length Value
Virtual Local Area Network
Virtual Private LAN Service
被测设备
网际协议
局域网
标记分发协议
媒体接入控制
多协议标记交换
多租户交换机
运营商设备
运营商边缘设备
运营商边缘路由交换设备
类型、长度、值
虚拟局域网
虚拟专用局域网

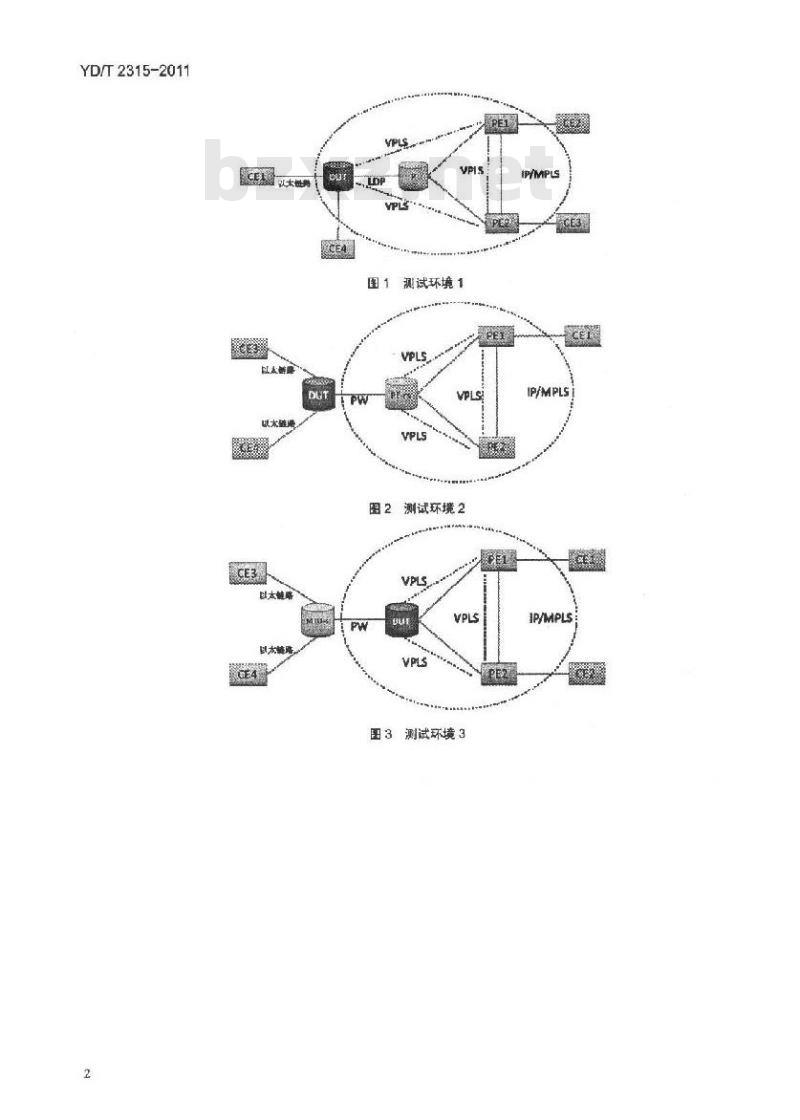

本标准中的测试例应用3种测试环境，如图1-图3所示。其中DUT设备应分别具备不同的功能。1
TTTKANTKACA
YD/T2315-2011
CE大以大桃界
以大链婚
以太能路
以太能路
测试环境1
图2测试环境2
图3测试环境3
TTTKAONTKACA
IP/MPLS
IP/MPLS
AP/MPLS
5 功能测试
测试编号：1
测试项目：MAC地址学习及数据转发Y0/T2315-2011
测试目的：验证被测设备（PE）可以正确学习VPLS内用户侧MAC地址，并根据自的MAC正常转发报文
测试配置，测试环境1
试依据：IETFRFC47624.1
测试过程：
1、建立测试环境，确认路由协议、PW隧道建立正常：2.在DUT、PE1、PE2上建立 VPLS 实例，CE1、CE2、CE3均属于 YPLS A;3、由 CE2发送源 MAC 地址为 A 的报文4.由CE1发送目的MAC地址为A的报文预期结果：
1.在步骤3中，DUT应正确学习到MACA：2．在步骤4中，DUT应通过正确的PW进行报文转发判定原则：
应符合预期结果要求，否则为不合楷TKNYKACAWww.bzxZ.net
YD/F 2315-2011
测试编号：2
测试项目：MAC地址重叠测试
测试目的：验证被测设备（PE）可以正确处理不同VPLS实例中MAC地址重叠溅试配置：测试环境
测试依据，ETFRFC47624.1
测试过程：
1.建立测试环境，确认路由协议、PW道建立正常：2、在DUT、PE1、PE2上建立VPLS实例，其中CE1、CE2属于VPLSA，CE3、CE4厚于VPLSB：3.由CE1、CE4发送源MAC地址为A的报文4. 由 CE2 发送目的 MAC 地址为 A 的报文;5. 由 CE3 发送目的 MAC 地址为 A 的报文预期结果：
1. 在步骤 3 中，DUT在 VPLS A 和 YPLS B 中都应正确学习到 MAC A;2.在步骤4中，CE1应正确接收到目的MAC地址为A的报文；3. 在步骤 3 中，CE4 应正确接收到目的 MAC地址为 A 的报文判定原则：
应符合预期结果要求，否则为不合格TTKNTKACA
测试编号：3
测试项目：广播功能
YD/T2315-2011
测试目的：验证被测设备（PE）对用户侧生成的末知单播、广播、组播报文能够在同一VPLS 实例内进行广播
测试配置：测试环境1
测试依据：IETF RFC4762 4.1
测试过程：
1、建立测试环境，确认路由协设、PW隧道建立正常：2、在 DUT、PE1、PE2 上建立 VPLS 实例，CEI、CE2、CE3 均属于 VPLS A;3.由CE1向DUT发送末知单播报文；4．停止步骤3中报文的发送；
5. 由 CE1 向 DUT发送二层广播报文;6．停止步骤5中报文的发送：
7、由 CE1向 DUT发送组播报文；8．停止步骤7中报文的发送
预期结果：
在步骤3、5、7中，DUT应通过 PW将报文广播至PE1、PE2相应的 VPLS实例中判定厥则：
应符合预期结果要求，否则为不合格TKNYKACA
YD/T2315-2011
测试编号：4
测试项目：VLAN内广播功能
测试目的：验证被测设备（PE）对用户侧生成的未知单播、广播、组播报文能够在VLAN 内进行广播测试配置：测试环境1
测试依据：IETFRFC47624.1
测试过程：
1.建立测试环境，确认路由协议、PW隧道建立正常2、在DUT、PE1、PE2上建立VPLS实例，CE1、CE2、CE3均属于VPLSA，CE1、CE2以802.1Q封装接入 DUT,VLAN 为 100; CE3 以 802.1Q 封装接入 DUF，VLAN 为 200:3，由CE1向DUT发送末知单播报文：4.停止步骤3中报文的发送；
5，由 CEI向 DUT发送二层广播报文：6，停止步骤5中报文的发送；
7。由 CE1 向DUT发送组播报文：8。停止步骤 7 中报文的发送
预期结果：
在步骤3、5、7中，DUT应通过PW将报文广播至 CE2判定原则：
应符合预期结果要求，否则为不台格TTTKNTKACA
测试编号：5
测试项目：生成树功能
测试目的：验证被测设备（PE）能否正确处理用户产生的生成树协议消息测试配置，测试环境1
测试依据：IETFRFC47624.4
测试过程：
1，建立测试环境，确认路由协议，PW隧道建立正常：2. 在 DUT、PE1, PE2 上建立 VPLS 实例,CEI、CE2、CE3 均属于 VPLS A;3.由 CE1 向 DUT发送配置EPDU报文：4.停止步骤3中报文的发送
5.由CE1向DUT发送TCNBPDU报文，6．停止步骤5中报文的发送
预期结果
在步骤 3、5中，DUT应通过 PW 将生成树 BPDU 报文转发至 CE2、CE3判定原则：
应符合预期结果要求，否则为不合格TTTKANTKACA
YD/T 23+5-2011
YD/T 2315-2011
测试编号：6
测试项耳：MAC地址考化测试
测试目的：验证被测设备（PE）是否支持MAC地址老化剥试配置：试环境 1
测试依据：FETFRFC4762 9.1
测试过程：
1建立测试环境，确认路电协议、PW隧道建立正常：2. 在 DUT、PE1、PE2 上建立 VPLS实例，CE1、CE2、CE3 均属于 VPLS A，在 DUT上配置 VPLS实例MAC地址老化时间为 T
3.电CE2向VPLS实例内发送源MAC地址为A、B的广播报文：4，停止步骤3中报文的发送：
5.等待大于T的时间
预期结果：
1、在步骤 4 中，在 DUT相应 VPLS A 中应学习到 MAC地址 A、B;2在步骤5中，超过老化对间后，DUT 应在VPLS A中删除已老化的 MAC 地址判定原则：
应符合预期结果要求，否则为不合格测试编号：7
测试项目：MAC地址过滤测试（可选）测试目的：验证被测设备（PE）是否支持MAC地址过滤测试配置：测试环境 1
测试依据：ETFRFC47624.2
测试过程：
1.建立测试环境，确认路由协议、PW隧道建立正常：2. 在 DUT、PE1、PE2 上建立 VPLS 实例,CE1、CE2、CE3 均属于 VPLS A;3.在 DUT 上配置 VPLS实例中过滤源MAC地址为 A的顿；4.由CE1向CE2发送源MAC地址为A，B的报文预期结果：
在步骤4中，CE2只应收到源MAC地址为B的判定则：
应符合预期结果要求，否则为不合格YD/T2315-2011
