【国家标准】 流延聚丙烯(CPP)薄膜

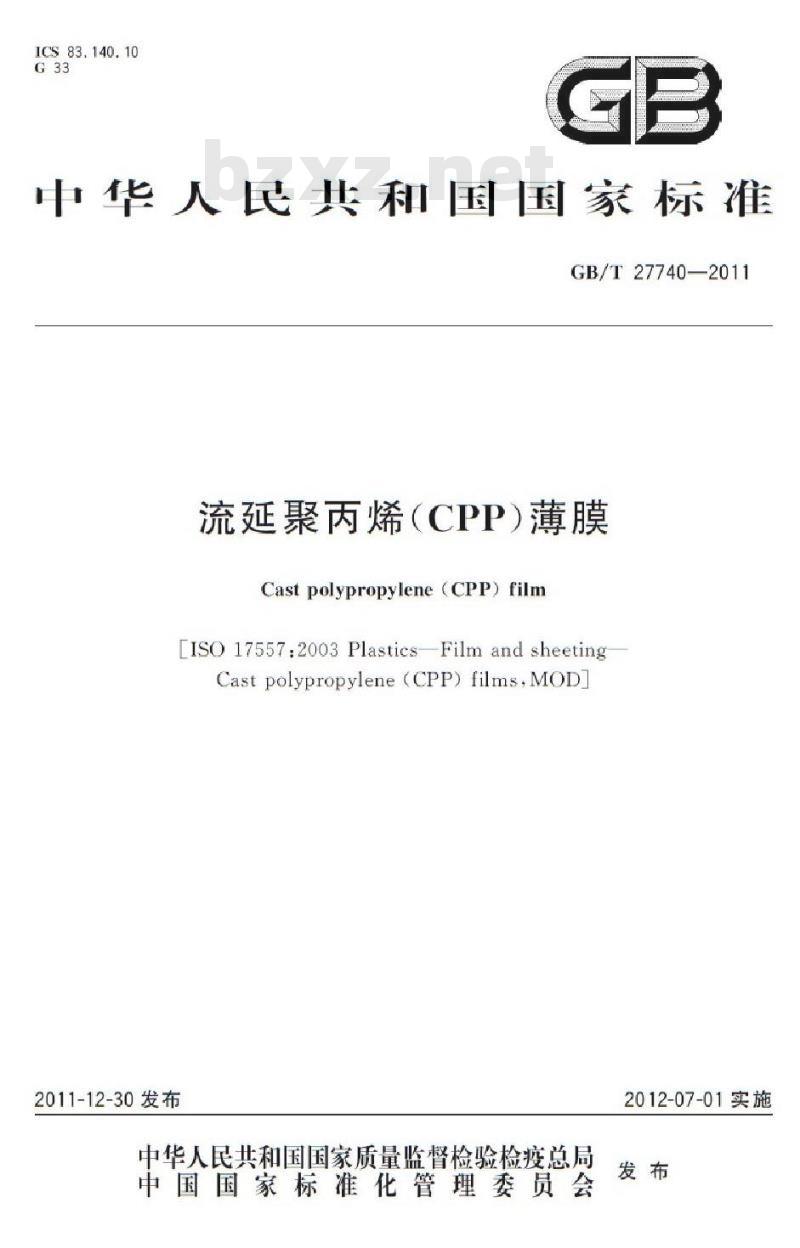

ICS83.140.10
中华人民共和国国家标准
GB/T27740—2011
流延聚丙烯（CPP）薄膜
Castpolypropylene(CPP)film
[ISO 17557:2003 PlasticsFilm and sheetingCastpolypropylene(CPP)films,MOD)2011-12-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2012-07-01实施
本标准按照GB/T1.1一2009给出的规则起草。GB/T27740-—2011
本标准使用重新起草法修改采用IS017557：2003塑料薄膜和薄片流延聚丙烯薄膜》。本标准与IS017557：2003的技术性差异及其原固如下：修改了产品的分类方法。根据产品的表面处理情况，分为经电晕或火焰处理的和没有经电晕或火焰处理的薄膜：根据产品的热封性能，分为热封型和非热封型：根据产品的用途，分为普通用薄膜，镀铝用薄膜、普通蒸煮用薄膜和高温蒸煮用薄膜。提高了厚度偏差，拉伸强度，雾度、润湿张力等主要技术指标值一增加了接头个数和段长的要求。一增加了第六章检验规则。
为便于使用，本标准还做了下列编辑性修改：删除国际标准的前言；
增加了资料性附录A和附录B，以指导使用：在资料性附录A中列出了本标准章条编号和国际标准IS017557.2003章条编号的对照一览表：
在资料性附录B中给出了本标准与IS017557：2003技术性差异及其原因的一览表请注意本文件的某些内容有可能涉及专利，本文件的发布机构不应承担识别这些专利的责任。X
本标准由中国轻工业联合会提出。本标准由全国塑料制品标准化技术委员会（SAC/TC48)）归口。本标准主要起草单位：佛山塑料集团股份有限公司、浙江大东南包装股份有限公司、轻工业塑料加工应用研究所。
本标准主要起草人：张广强、陈志雄、施亚豫、史武军、曾建、杨文忠、陈情、高新。金华味海食品有限
1范围
流延聚丙烯（CPP）薄膜
GB/T27740—2011
本标准规定了流延聚丙烯薄膜的分类，要求、试验方法、检验规则、标志，包装、运输和贮本标准适用于以聚丙烯树脂为主要原料，以流延成型的普通用途薄膜、镀铝用薄膜利煮用薄膜（以下简称\CPP薄膜”）。
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文伴GB/T1912008包装储运图示标志(ISO780：1997.MOD）GB/T1037—1988塑料薄膜和片材透水蒸气性试验方法杯式法GB/T1040.3一2006塑料拉伸性能的测定第3部分：薄膜利傅片的试验条件（ISO527-3：金
1995.IDT)
GB/T2410—2008
透明塑料透光率和雾度
GB/T2828.1—2003计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划（ISO2859-1：1999.IDT）
GB/T2918—1998
塑料试样状态调节和试验的标准环境ISO291：1997)GB/T5009.60一2003食品包装用聚乙烯，聚苯乙烯，聚丙烯成型品卫生标准的分析方法GB/T66722001
GB/T6673—2001
塑料薄膜和薄片厚度测定机械测量法（idtISO4593：1993）塑料薄膜和薄片长度和宽度的测定（idtISO4592：1992）GB9688食品包装用聚丙烯成型品卫生标准GB/T10006—1988
塑料薄膜和薄片摩擦系数测定方法（idtISO8295：1986）GB/T142162008
塑料膜和片润湿张力的测定（ISO8296：2003.IDT）塑料薄膜和薄片水蒸气透过率的测定第1部分：湿度计法（Plastics-IS015106-1:2003
Film and sheetingDetermination of water vapour transmission rate-Part l: Humidity detection sen-sor method)
塑料薄膜和薄片水蒸气透过率的测定第2部分：红外探测法ISO15106-2:2003
(PlasticsFilm and sheetingDetermination of water vapour transmission rate-Part 2:Infrared de-tection sensor method)
ISO15106-3:2003
塑料薄膜和薄片水蒸气透过率的测定第3部分：电解法（Plastics-Film and sheetingDetermination of water vapour transmission ratePart 3: Electrolytic detectionsensor method)
3分类
3.1按薄膜的热封性能分
按薄膜的热封性能分为热封型和非热封型。1
GB/T277402011
按薄膜表面的处理情况分
接薄膜表面的处理情况分为经电量或火焰处理的和没有经电量或火焰处理的3.3按薄膜的用途分
按薄膜的用途分为普通用途薄膜，镀铝用薄膜，普通蒸煮用薄膜和高温蒸煮用薄膜普通蒸煮用薄膜是指能用于温度为121℃，时闻为40min蒸煮的薄膜。高温蒸煮用薄膜是指能用于温度为135O时间为30min蒸煮的薄膜。
品有限公司
4要求
4.1外观
外观应符合表1规定。
1膜卷外观要求
项目务
暴筋色文·离边免费标准bzxz.net
同卷膜蹄面颜色
葡顶不整齐度/mm
面刻痕、油污、杂质
表面刻痕、皱折
镀错用遂、
气泡、颗粒、鱼眼/
（个/0.1m）
4.2尺寸偏差
宽度偏差
燕煮用途
善通用途
膜卷卷芯
宽度偏差符合表2规定。
公称宽度/mm
300~2500
4.2.2长度偏差
g0.5mm~1.0mm
g0.5mm~2.0mm
表2宽度偏差
允许轻微
充许有轻微差异
不允许
不明显
不允许
不允许
不允许凹陷或缺口
宽度偏差/mm
膜卷长度偏差应介于公称长度的0～十1%之间。膜卷长度及其相应偏差的例子如表3所示。2
公称长度/m
4.2.3接头个数和最小段长
膜卷公称长度及其相应偏差的例子膜卷长度/km
GB/T27740—2011
膜卷长度偏差/m
0～~+80
0~公称长度的十1%
每卷长度由供需双方商定，每卷接头个数和最小段长应符合表4规定，接头处用有色粘胶带对准接好，接头应牢固，并有明显标记。表4
每卷长度/m
2000~6000
4.2.4卷芯内径
每卷接头个数和最小段长
每卷接头个数/个
最小段长/
华味海食品有限公
卷芯内径宜取76+。
mm或152+
厚度偏差
厚度偏差应符合表5规定。
公称厚度/um
物理机械性能
物理机械性能应符合表6规定。
厚度偏差
厚度极限偏差/%
平均厚度偏差/%
GB/T27740—2011
项目名称
拉伸强度/MPa
断裂标称应变/%
水蒸气透过量
[g/(100μm·m-2d-1)]
雾度/%
起始热封温度（非处理面
之间℃
纵向“
纵向“
热封型
非热封型
厚度≤30mm
物理机械性能
普通用途薄膜
镀铝用薄膜
≥280
30mm厚度≤80m
热封型
非热封型
动摩擦系数（非处理面之间）
润张力/（mN/m）
“纵：与挤出方向平行的方向。横：与挤出方向垂直的方向。
处理面
非处理面
。在38，相对湿度90%，供需双方认为需要时才检验。：仅适用于透明薄膜。
起始热封温度是热封强度≥3N/15mm时的最低温度。4.4卫生指标
生指标应符合GB9688的规定。
味海食
若薄膜直接与食品接触时
5试验方法
5.1取样方法
普通蒸煮用
高温蒸煮用
取样的膜卷包装质完好无损。在膜卷上去掉表面三层，沿膜卷的宽度切割取样，作外观、尺寸偏差、物理机械性能及性能测试。待测定的试样，须密封包装，防止受潮和受污染。5.2试样状态调节和试验的标准环境按GB/T2918—1998的规定进行状态调节。温度：(23士2)℃，相对湿度：（50±10)%，状态调节时间不少于4h，并在此条件下进行试验。5.3外观
在自然光或40W日光灯下对膜卷进行目测颗粒气泡的粒径用带有刻度值为0，1mm的刻度尺测量。膜卷端面不整齐度用精度为0.5mm的钢直尺测量。4
5.4尺寸偏差
5.4.1厚度偏差
测厚层数
GB/T 27740—2011
按表7规定的取样层数，去掉面、底各一层进行叠加测厚。在薄膜宽度横向等距取十个点测量。表7
取样层数
厚度/μm
取样层数/层
5.4.1.2试验仪器
按GB/T6672—2001中的2.1规定执行，精度不低于1um。5.4.1.3试验步骤
测量点数按GB/T6672—2001中的4.5规定执行。将每点实测厚度除以层数，即为对应位置的薄膜厚度各测量位置的厚度算术平均值即为平均厚度。5.4.1.4结果计算
厚度平均偏差及厚度极限偏差按式（1）、式（2）d
式中：
—平均厚度偏差，用%表示：
厚度最大偏差，用%表示：
厚度最小偏差，用%表示；
算术平均厚度，单位为微米（um)：最大厚度值，单位为微米（μm）：最小厚度值，单位为微米（μm）：公称厚度，单位为微米（pm）。长度和宽度偏差
按GB/T6673—2001的规定进行。5.4.3卷芯内径
卷芯内径用游标卡尺测量。
.................(l
GB/T27740—2011
5.5物理机械性能
5.5.1拉伸强度和断裂标称应变
按GB/T1040.3一2006的规定进行。试样采用长100mm，宽15mm士0.1mm的长条形，夹具间距离50mm土0.5mm，试验速度为（30030）mm/min。结果取5个试样的算术平均值。5.5.2水蒸气透过量
按GB/T1037—1988条件A，或者ISO15106-1：2003.ISO15106-2:2003或ISO15106规定进行。结果取3个试样的算术平均值。有争议时按GB/T1037一1988的规定进行仲裁。用式（4）来计算水蒸气透过量，来表示。
其中：
PWV=WVTRX100
2003的
100um厚度
（4）
水蒸气透过量，单位为克每100微米平方米天Lg/（100umWVTR—水蒸气透过率，单位为克每平方米天Lg/（m·d)]；h
样品厚度，单位为微米（m）。
5.5.3雾度
5.5.4润湿张力
按GB/T14216—2008的规定进行，5.5.5动摩擦系数
按GB/T10006一1988的规定进行。结果取5个试样的算术平均值。5.5.6起始热封温度
5.5.6.1仪器
5.5.6.1.1热封机
单力加热，加热宽度在5mm或以上。5.5.6.1.2拉伸试验机
5.5.6.2样品准备
取长100mm，宽15mm的两块薄膜以热封面接触叠在一起，再用一块厚度12μm士1.2m的聚酯（PET）薄膜盖在上面。把薄膜放在热封机的两把焊刀之间，焊刀垂直于膜面，上焊刀加热，用0.20MPa的压力，时间1s把薄膜封合在一起。在相同的温度下，重复以上操作准备5个样品。升高热封温度约5℃，准备另外5个样品。如有需要（参见5.5.6.3），可以增加或降低热封温度，并在该温度下准备5个样品。
5.5.6.3处理过程
把样品的两端分别夹在拉伸机的夹具上，夹具间的距离大于或等于50mm，用（300士30）mm/min6
GB/T27740—2011
的速度测定热封强度，每个热封温度一共测试5个样品，热封强度取其平均值，并制作温度与热封强度曲线图，以推算热封强度为3N/15mm时的热封温度。见图1。5
注：1所指的为起始热封温度。
海食品
5.6卫生性能
热封温度C
按GB/T5009.60%2003的规定进行。6
检验规则
检验分类
出厂检验
起始热封温度的判定
出厂检验项目为第4章除水蒸气透过量、卫生指标外的全部项目。6.1.2
型式检验
型式检验为第4章的全部项目。有下列情况之一时应进行型式检验：a)
新产品试制的定型鉴定，
正式生产后，如材料，工艺有重大改变，可能影响产品性能时；正常生产时每半年进行一次检验；c
产品停产半年后，恢复生产时：出厂检验结果与上次型式检验结果有较大差异时。6.2组批和抽样
产品抽样检验的基本单位为卷。同一类型、同一工艺条件，同一规格连续生产不超过100t，时间不超过一周的薄膜为一批
6.2.2抽样
物理机械性能和卫生性能从每批产品中任取一卷7
GB/T27740—2011
外观及尺寸偏差检验采用GB/T2828.1一2003规定的一般检查水平为Ⅱ，二次抽样方案，质量接收限（AQL）为6.5按表8抽样检验表8
91~150
151~280
281~500
501~1200
12013200
3201~10000
10001~35000
6.3合格批的判定
合格项的判定
样本量
抽样方案
累计样本量
接收数 Ac
金华味海
外观、尺寸偏差若有一项不合格，则该卷为不合格品。单位为卷
拒收数Re
物理机械性能检验结果中有一项不合格，应在原批中重新取样，对不合格项进行复验，复验结果如仍不合格，则该批为不合格。
卫生性能若有一项不合格，则卫生性能不合格。6.3.2合格批的判定
外观，尺寸偏差按表8判定。
外观、尺寸偏差、物理机性能，卫生性能测试结果全部合格，则判该批合格。8
7标志、包装、运输和贮存
7.1标志
GB/T27740—2011
产品应有合格证，并标注产品名称、本标准号，标称厚度、宽度、长度、净重、处理面、生产日期、检验章，厂名、厂址，食品包装用或非食品包装用：外包装应有“怕湿”“怕热”，“小心轻放”等标志，标志应符合GB/T191—2008的规定。
7.2包装
每卷薄膜两端用发泡衬垫保护，并用包装材料包装。两端用塑料塞头塞紧（如果远途运输，两端用夹板支承），用塑料带捆扎紧。特殊包装由供需双方商定。
7.3运输
运输时应小心轻放，防正机碰撞和日晒雨淋。7.4购存
薄膜应保存在整洁，干燥、通风的库房内，妥善堆放，远离热源和腐蚀性介质，不能受阳光直接照射，专用
贮存期自生产之日起不超过六个月金华味海食品有限公司
GB/T27740—2011
附录A
（资料性附录）
本标准章条编号与ISO17557：2003章条编号对照本标准章条编号与ISO17557：2003章条编号对照一览表，见表A，1。表A.1本标准章条编号与IS017557：2003章条编号对照一览表本标准章条编号
1范围
规范性引用文件
3分类
4要求
4.2尺寸偏差
4.2.1宽度偏差
4.2.2长度差
4.2.3接头个数和最小段长
4.2.4卷芯内径
4.2.5厚度偏差
物理机械性能
4.4卫生指标
5试验方法
取样方法
5.2试样状态调节和试验的标催环境5.3
尺寸偏差
厚度偏差
测厚层数
试验仪器
试验步骤
结果计算
2长度和宽度差
3卷芯内径
5.5物理机械性能
5,5.1拉伸强度和断裂标称应变
对应的国际标准章条编号
规范性引用文件
4要求
4.2尺寸储送7
4.2.1城7
4.3膜卷长度
卷芯内径
4.2.5厚度
4.3物理性能
4.4卫生性能
试验方法
5.1试样的测试条件
5.2外观检验
5.3尺寸
5.3.3厚度
5.3.1宽度
5.3.2卷芯内径
5.4拉伸强度和断裂伸长率
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
