GB26148—2010
高压水射流清洗作业安全规范
Safety specification for the use of manually operated high pressurewaterjetequipment
2011-01-14发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2011-07-01实施

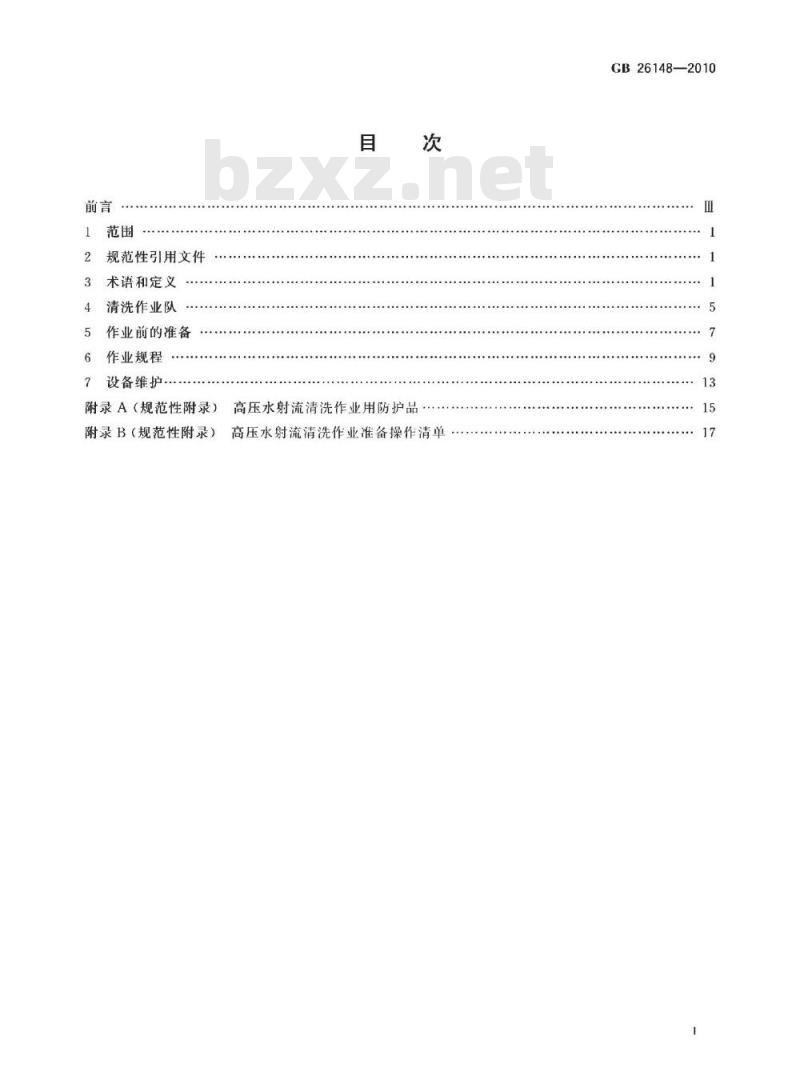

规范性引用文件
术语和定义
清洗作业队
作业前的准备
作业规程
设备维护.
附录A（规范性附录）
附录B（规范性附录）
高压水射流清洗作业用防护品
高压水射流清洗作业准备操作清单JKAONKAcA
GB26148—2010

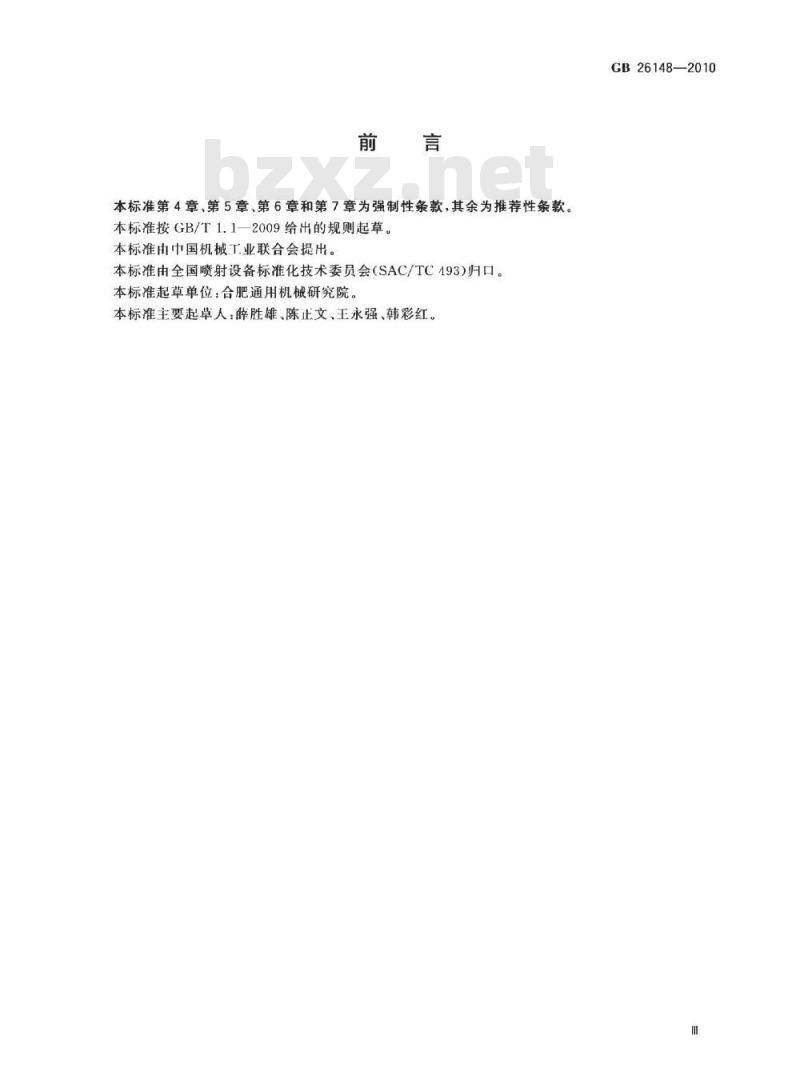

本标准第4章、第5章、第6章和第7章为强制性条款，其余为推荐性条款，本标准按GB/T1.1—2009给出的规则起草。本标准由中国机械工业联合会提出。本标准由全国喷射设备标准化技术委员会（SAC/TC193)归口。本标准起草单位：合肥通用机械研究院，本标准主要起草人：薛胜雄、陈止文，王永强、韩彩红。GB26148—2010

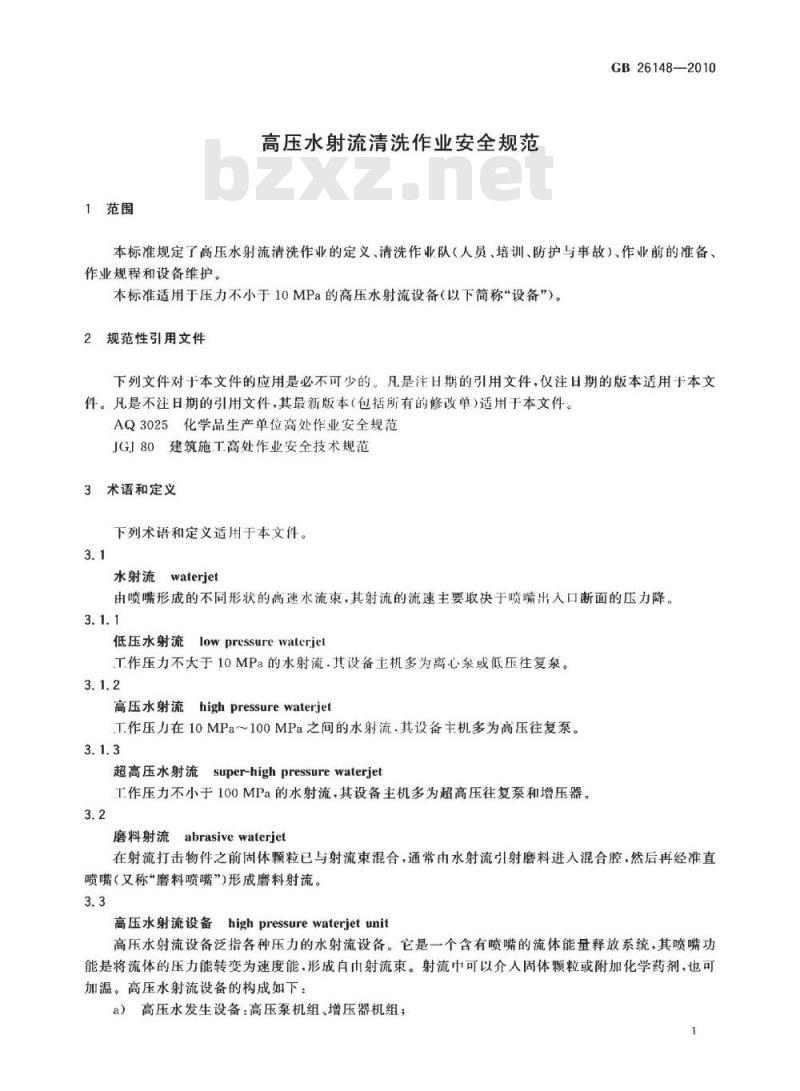

1范围
高压水射流清洗作业安全规范
GB26148—2010
本标准规定了高压水射流清洗作业的定义、清洗作业队（人员、培训、防护与事故）、作业前的准备、作业规程和设备维护。
本标准适用于压力不小于10MPa的高压水射流设备（以下简称“设备”）。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仪注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。AQ3025化学品生产单位高处作业安全规范JGJ80建筑施T高处作业安全技术规范3术语和定义
下列术语和定义适用于本文件。3.1
水射流waterjet
由喷嘴形成的不同形状的高速水流束，其射流的流速主要取决于喷嘴出人口断面的压力降。3. 1. 1
Elowpressurewalerjet
低压水射流
.T作压力不大于10MPa的水射流.其设备主机多为离心象或低压往复泉。3.1.2
高压水射流highpressurewaterjetT作压力在10MPa～100MPa之问的水射流.其设备主机多为高压往复泵。3.1.3
超高压水射流super-highpressurewaterjetT.作压力不小于100MPa的水射流，其设备主机多为超高压往复泵和增压器。3.2
磨料射流abrasivewaterjet
在射流打击物件之前固体颗粒已与射流束混合，通常由水射流引射磨料进入混合腔，然后再经准直喷嘴（又称\磨料喷嘴”)形成磨料射流。3.3
高压水射流设备highpressurewaterjetunit高压水射流设备泛指各种压力的水射流设备。它是一个含有喷嘴的流体能量释放系统，其喷嘴功能是将流体的压力能转变为速度能，形成自巾射流束。射流中可以介入固体颗粒或附加化学药剂，也可加温。高压水射流设备的构成如下：a）高压水发生设备：高压泵机组、增压器机组；1
KAONKAca
GB26148—2010
控制系统：安全阀、调压阀（溢流卸荷阀）、控制阀、电控柜、控制台等；b)
执行机构：喷枪、喷杆、喷头、磨料射流总成、二维旋转喷头、三维旋转喷头等；d)
铺助系统：压力表、拖车、进给机构等。3.4
增压器
intensifier
通过活塞/柱塞面积的变化使驱动液体实现压力倍增的设备，特点是超高压、小功率。3.5bzxz.net
高压泵和超高压泵highpressurepumpandsuper-highpressurepump用于增加水压，并将高压水输送到喷嘴的压力源设备。这类泵可以是移动的也可以是固定的，常采用正排量柱塞泵型式以保证在给定泵速下流量的恒定。T作压力在10MPa～100MPa的泵为高压泵，T.作压力不小于100MPa的泵为超高压泵。3.6
喷枪spraygun

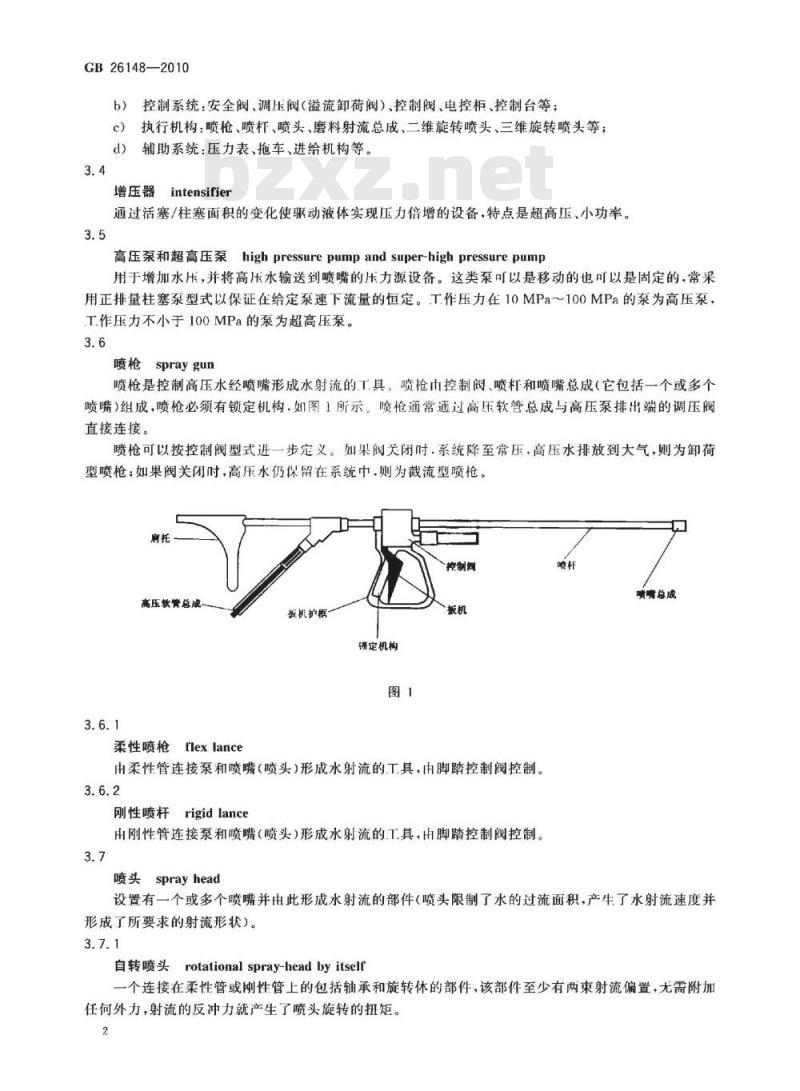

喷枪是控制高压水经喷嘴形成水射流的工具，喷抢由控制阀、喷杆和喷嘴总成（它包括一个或多个喷嘴）组成，喷枪必须有锁定机构，如图1所示。喷枪通常通过高压软管总成与高压泵排出端的调压阀直接连接
喷枪可以按控制阀型式进一步定义。如果阀关闭时.系统降至常压，高压水排放到大气，则为卸荷型喷枪；如果阀关闭时，高压水仍保留在系统中，则为截流型喷枪。扇托
控制网
高压软臂总成
柔性喷枪flexlance
扳机护框
锁定机构
由柔性管连接泵和喷嘴（喷头）形成水射流的工具，由脚踏控制阀控制。3.6.2
刚性喷杆rigid lance
由刚性管连接泵和喷嘴（喷头）形成水射流的工具，由脚踏控制阀控制。3.7
喷头sprayhead
喷嘴总成
设置有一个或多个喷嘴并由此形成水射流的部件（喷头限制了水的过流面积，产生了水射流速度并形成了所要求的射流形状）。
自转喷头
rotational spray-headbyitself一个连接在柔性管或刚性管上的包括轴承和旋转休的部件，该部件至少有两束射流偏置，无需附加任何外力，射流的反冲力就产生了喷头旋转的扭矩。2
强制旋转喷头powerfulrotational spray-headCB26148—2010
依靠外力强制旋转，以此形成可控转速的旋转射流的喷头。它使喷嘴沿直管或喷头体分布，利用喷嘴排列和旋转达到射流全面覆盖，以进行大面积清洗作业。3.7.3
二维旋转喷头2-Dspray-head
绕着一个轴旋转的旋转喷头，其外形尺寸与所清洗管件内壁直径相适应，有可调转速和不可调转速两种形式。
三维旋转喷头3-Dtankcleaner
同步绕着两个相互垂直轴旋转的旋转喷头，其转速可以调节。按旋转方式分为强制旋转和自动旋转两种形式。
平面清洗器surfacecleaner
专用于清洗平面的旋转射流装置：其特点足大直径二维旋转喷头垂直向下喷射作业，通常为强制旋转转速可以调节。
自进喷头self-feed spray-head软管与喷头总成在管道内进退伸缩，以清除杂物，如图2所示。该喷头借助其向后的射流自进，它还包括直接安装在喷头组件后的一段硬管，以防止喷头在管道内翻转。图2
安全阀reliefvalve
安全阀安装在泵的排出端，它以弹簧预载的方式预置在关闭位置。当泵压力超过预定值时，安全阀打开。
调压阀
pressureregulatingvalve
调压阀安装在泵的排出端，它凭借控制旁通水流来达到控制高压泵工作压力的目的。当系统中压力超过了预置值时，调压阀将部分开启，调压阀开启升程越高，旁通的水就越多，则喷嘴处流量就越小，其完全开启称为卸荷。
KAONrKAca
GB26148—2010
脚踏控制阀foot-controlvalve
能够用脚动作控制水射流的一种控制阀。其踏板置于护框内。3.11
多联阀multi-gunvalve
可将高压水输送到两个以上的水射流喷头上，它的动作应使两个以上的水射流喷头工况互不影响。3.12
高压软管highpressurehose
从高压水射流设备的一个部件到另一个部件输送水的柔性管。高压软管的最小爆破压力应是工作压力的2.5倍，高压软管应至少在1.5倍T作压力下试压。软管使用压力不得超过制造厂推荐的工作压力。软管失效可能引起鼓包、穿透。3.12.1
软管总成hosefitting
由软管和相应的端部接头组成.软管每个端部接头都要中专业扣压连接，并经过试压检验。3.12.2
柔性扣flexring
用短的钢绳呈环状连接在两根软管的端部接头处。当发生接头断裂.柔性扣将阻止软管端部弹跳。3.12.3
爆破压力burstpressure
检验承压零部件可能失效的压力值。3.12.4
试验压力testingpressure
检验承压零部件得以正常下作的压力值。3.13
进给装置feeddevice
操作喷头运动的一种专用机械装置.使喷头按接近清洗物件.通常能实现进给仲缩（垂直或水平）、倾斜、旋转、曲臂等功能。
压力表pressuregauge
显示压力变化的仪表，压力表的刻度范围至少要比设备的最大工作压力高50%。当压力脉动较大时，应设置压力缓冲器以准确显示压力读数3.15
操作者
operator
经培训并验证具备安装、运行和维修设备的技能人员。3.16
作业区cleaningfield
清洗作业涉及的用挂有警示标记护栏围起的全部区域。3.17
reactive force
反冲力
实现水射流过程中对射流部件造成的反向冲击力。喷枪（头）操作者所受的反冲力不得超过其体重的1/3。手持喷枪（头）的设计反冲力不得大于200N。4
4清洗作业队
4.1人员
4.1.1队长
GB26148—2010
清洗作业队人数应视T程大小、难易和环境等情况而定，至少2人。作业队应设队长一名，其职责为：
协调好全队的T作；
做好作业前的准备T.作（见第5章）；b）
安排好具体作业程序（见第6章）：c）
清理好作业场地并确保在清洗作业期间不被占用。4.1.2喷枪操作者
直接操作喷枪、喷头进行射流清洗作业的人员。4.1.3泵操作者
在清洗作业期间监控泵压力的升降：一且喷枪操作者发现问题或发出疲劳信号时能立即作出反应；防止非作业人员进人作业现场或出现其他隐患。一且出现任何意外情况，泵操作者应立即降低泵压力或停机。泵操作者在降低泵压力时应发出警告，以免喷枪操作者因反冲力的突然消失而失去平衡。4.1.4其他操作者
按作业具体情况.清洗作业队可能还需要其他操作者：a）当刚性喷枪或柔性喷枪不断向前进给时，喷枪操作者应再配一名助手；b）当泵的位置距喷枪操作者较远，则需一名队员监视整个清洗作业现场，在喷枪操作者与泵操作者之间联络。
4.1.5身体状况
所有队员应具备担任其作业任务的体力。4.1.6岗位轮流
射流反冲力及射流作业环境（如反溅水）容易使喷枪操作者疲劳，因此，队员应实行岗位轮换制度。4.1.7信号
水射流噪声及一些安全防护用品可能会影响队员间用声音联络。全队对作业的每步操作（尤其是开泵、升压、降压、停泵）必须有明确的约定信号，作业前每个队员必须明确这些信号的意义。4.2培训
4.2.1合格的操作者
高压水射流操作者应经过培训，掌握操作知识和技能4.2.2伤害形式
高压水射流的切割作用及其对人体所带来的潜在危险性可通过视听演示或设备的实际使用（切割制5
KAONrKAca
GB26148—2010
木材、混凝土等)得到证实。
4.2.3人身防护品
必须明确最少的人身防护用品。根据作业类别及位置等不同，何时及如何穿戴人身防护用品，均须在作业规程中加以明确。
4.2.4姿势
必须确定站稳脚步的正确姿势和如何使用喷头、各种刚性喷枪、柔性喷枪等，受训者必须在密切监督下完成设备处于缓慢升压至额定工况下的作业训练。4.2.5设备运行
必须指出高压水射流设备运行潜在的问题和相应的正确动作，必须强调设备运行压力不得高于其额定T作压力。
4.2.6控制装置
必须说明所有控制装置的操作方法·必须强调不乱动控制装置同保持其正确工作状态一样重要。4.2.7设备维护
高压水射流设备必须在作业前检查和维护。使用说明书必须给出设备维护所遵循的步骤和检查方法。必须强调当设备处于.1.作状态或泵在运转时，不允许修理设备或紧固螺纹连接。高压水射流设备各类阀的密封面在使用过程中承受强磨损，必须定期检查、维护或更换以确保其良好性能。4.2.8软管
必须说明如何检验和连接高压软管，包括软管平铺无扭曲，保护软管以免磨损，辨认不安全软管的缺陷和用丁连接接头的方式方法。承压工况下不得紧固或乱动软管的连接接头。所有软管接头都必须使用柔性扣。
4.3防护
4.3.1操作人员和其他人员进入作业场地时·必须穿戴安全防护用品。4.3.2劳动保护用品
劳动保护用品包括：头盔、眼（风）镜、耳塞、防护服、手套、鞋和呼吸罩等。呼吸罩应在有毒或强烈异味的特定环境下佩戴，操作者在作业时必须对其检查和正确穿戴。进入作业场地的其他人员也必须穿戴相应的劳保用品。劳保用品见附录A。劳保用品不能禁止高压水射流的直接冲击或冲击反溅出的碎屑对操作者及其他工作人员所造成的伤害。所有劳保用品应符合国家有关劳动保护用品的标准。
4.4事故
4.4.1人身伤害
被水射流打击致伤的人不一定能观察到受伤的过程，特别是其内部损害及穿透深度。虽然伤口可能很小甚至不会出血，大量的水很可能已通过小孔穿透皮肤、肌肉及内部组织，如图3所示。6
4.4.2受伤者处理
劳害处
流体轨迹
GB26148—2010
发生事故后，应将受伤者立即送往医院并告知医生受伤的原因，并说明水射流的穿透破坏能力。4.4.3现场急救
送往医院前，应在现场对受伤者进行伤口包扎，并观察伤情。4.4.4报告
对于水射流清洗作业所造成的人身或设备损害情况，必须向有关部门提交事故报告。5作业前的准备
5.1制定计划
5.1.1对每项作业应先制定计划，计划内容包括：确定作业场地、清洗对象和选用水射流设备。分析场地对清洗作业有无影响、作业可能带来的环境问题、作业的安全问题，并就此制定出相应的防患措施，见附录B。
5.1.2腐蚀性等有害物质的作业
作业前，客广须向作业队明确说明是否存在腐蚀性或毒性等有害物质及其性质，作业队做必要的特殊防护，同时做好对废料的收集处理，以免造成环境污染。5.1.3确定作业T.况
作业队必须对清洗对象及其垢层做必要的分析，确定清洗作业所必需的工.作压力和流量。在流量条件许可的情况下，尽可能以较低的工作压力来完成清洗作业。5.1.4作业空间限制
当清洗作业必须受到空间限制时，作业队应拟定作业方案和安全防护措施，清理并明确界定作业场地。
JKAONKAca
GB26148—2010
5.2作业场地
5.2.1作业对象可以移动的情况下，最好将其运至指定的场地内作业，对现场作业必须经客户和作业队双方制定出具体的作业措施后方可开始作业。对明确界定的作业场地，必须在边界设置护栏以防闲人进入。护栏上悬挂写有“危险！勿靠近！高压水射流作业！”等标牌。5.2.2清洗物件的固定
禁止操作者直接支承把持清洗物件，清洗物件必须固定。5.2.3警示型护栏
护栏应设置在任何情况下射流都不会达到的地方，护栏可以是栅栏（图4）、绳索、网带等，起到有效地阻碍和警示作用。
5.2.4防护型护栏
当场地受到限制，不具备在射流射程外设置警示型护栏时，必须在作业对象周围设置防护型护栏，其作用是将射流或飞溅的碎屑挡在限定的作业场地内。5.2.5高处作业场地
当在高处现场作业时，尤其是操作者所处位置高于地面2m以上时，应采取相应的高处作业防护措施，并制定“高处作业安全规程”，该规程应符合AQ3025或JGJ80的规定。5.2.6作业位置
操作者应观察射流与被清洗对象的相对位置，站在安全稳定的位置作业，作业区不应有软管或其他设备妨碍其动作。
5.3作业清单
应将作业程序和所需设备列出详细清单，以确保清洗作业有序进行。5.4电气设备
作业现场的所有带有屏蔽防护罩或其他防护装置的电气设备都必须绝缘完好，注意电气设备接地，以防止其对人员造成伤害。
5.5阀的控制
CB26148—2010
5.5.1调压卸荷阀（有的机组为调压阀与截止阀组合）应操作者直接控制，用以迅速卸荷，使设备压力降至低压状态。
5.5.2喷头操作者必须通过手动或脚踩动作控制泵机组的卸荷。5.5.3设备上的所有阀在作业前须进行检查，如有开关不灵敏等故障时，必须更换或修复后方可开始作业。
5.6装置配管
5.6.1软管布置
软管应布置在操作者不穿越、行走的地方，软管、硬管都应支承周定，以免来自端部的振动引起摆动和摩擦。
5.6.2软管防护
软管应防止被车辆碾压.不得超过其额定工作压力作业.作业前应对所有软管进行缺陷检查，作业过程中应对软管观察。
5.6.3接头、垫圈
所有接头、垫圈在装配前应清洗十净，并确保其密封性可靠，承压匹配，5.6.4管路预冲洗
在安装喷头前，应开机常压运行·使设备管路冲洗干净，以防管路中有颗粒杂质堵塞喷嘴。5.6.5喷头
喷头安装前必须检查有无损坏、堵塞或其他缺陷，有缺陷的必须更换或修复。喷嘴直径应与设备工作压力和流量匹配。
5.6.6气压系统
气压管路推荐采用钢丝编织胶管，以防人踩、车压引起意外动作。5.7进入作业现场
客户应告知可能接近作业场地的人员，不要自行进入正在进行高压水射流清洗作业的场地。5.8接头防护
软管与喷枪连接处必须装外层护管（如胶管）。以免操作者在接头破裂时受到伤害。6作业规程
6.1正常作业
6.1.1启动
只有得到喷枪操作者的指令，泵操作者才可启动清洗设备，如图5所示。设备升压前，泵操作者要9
JKAONKAca
