【国家标准】 油气田及管道岩土工程勘察规范

工作安排50568

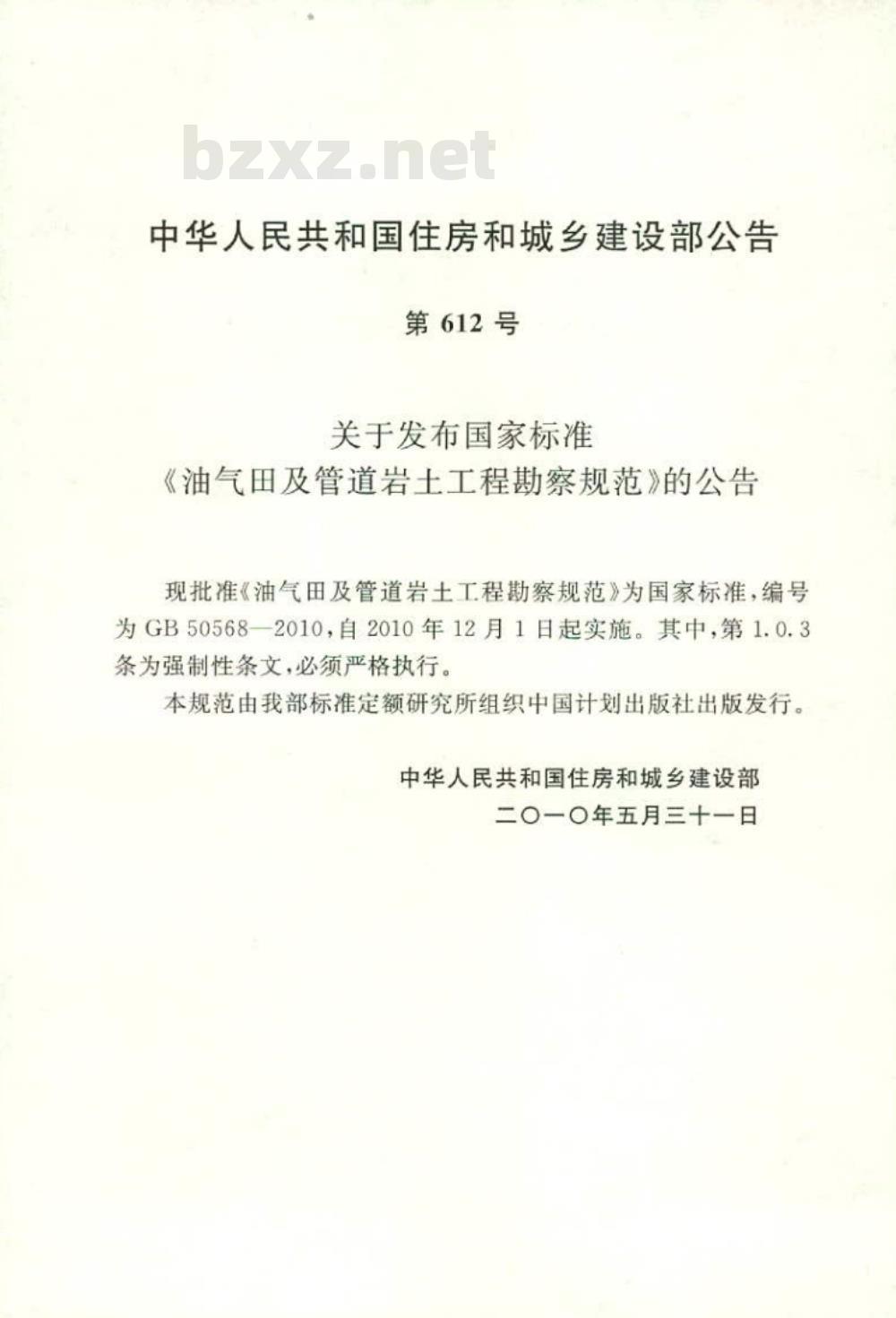

中华人民共和国住房和城乡建设部公告第612号
关于发布国家标准
《油气田及管道岩土工程勘察规范》的公告现批准《油气田及管道岩土工程察规范》为国家标准，编号为GB50568一2010，自2010年12月1日起实施。其中，第1.0.3条为强制性条文，必须严格执行。本规范由我部标准定额研究所组织中国计划出版社出版发行。中华人民共和国住房和城乡建设部二〇一〇年五月三十一日

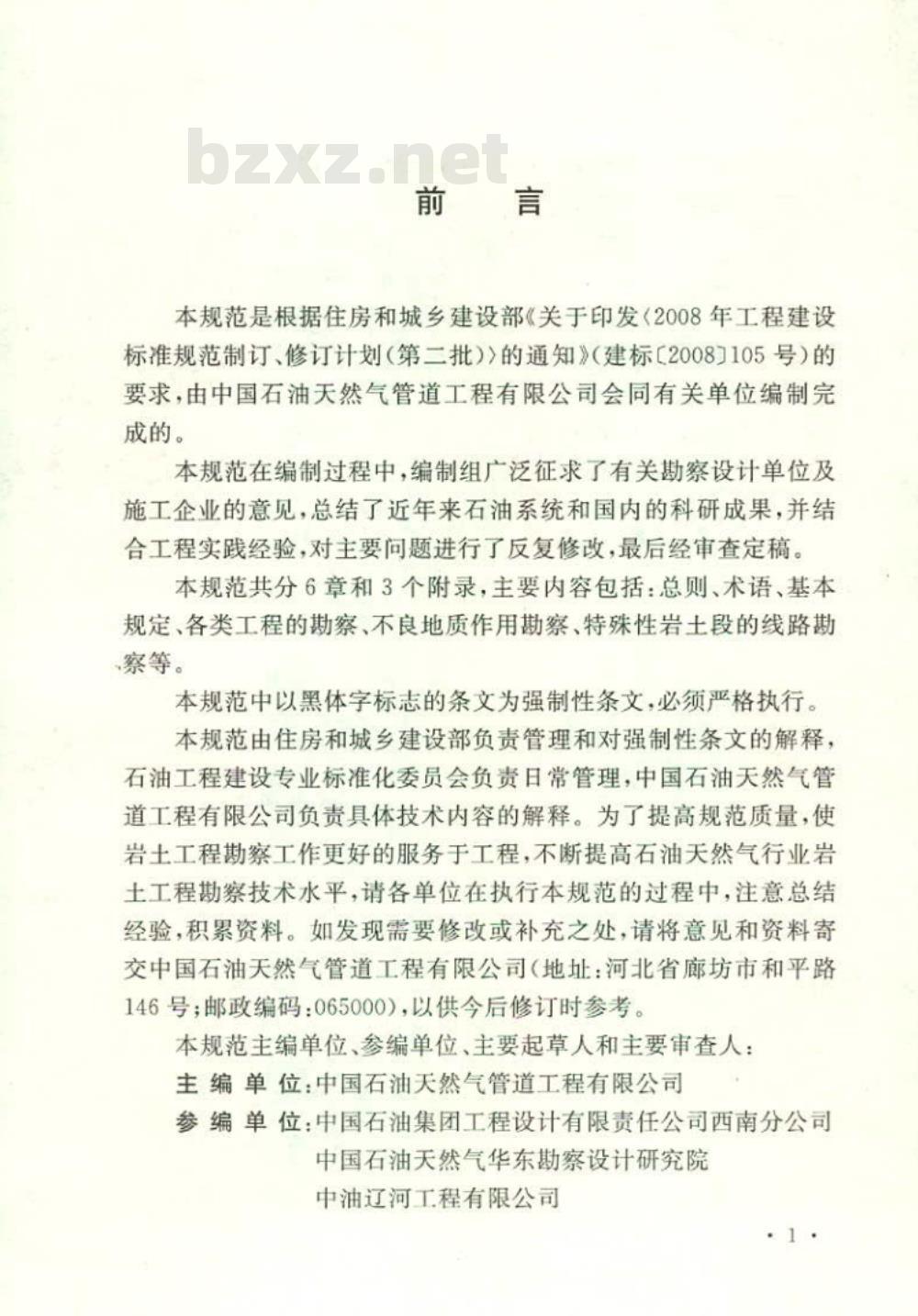

本规范是根据住房和城乡建设部《关于印发《2008年工程建设标准规范制订修订计划（第二批）》的通知》（建标【2008105号）的要求，由中国石油天然气管道工程有限公司会同有关单位编制完成的。
本规范在编制过程中，编制组广泛征求了有关勘察设计单位及施工企业的意见，总结了近年来石油系统和国内的科研成果，并结合工程实践经验，对主要问题进行了反复修改，最后经审查定稿。本规范共分6章和3个附录，主要内容包括：总则、术语、基本规定、各类工程的勘察、不良地质作用勘察、特殊性岩土段的线路勘察等。
本规范中以黑体字标志的条文为强制性条文，必须严格执行。本规范由住房和城乡建设部负责管理和对强制性条文的解释石油工程建设专业标准化委员会负责日常管理，中国石油天然气管道工程有限公司负责具体技术内容的解释。为了提高规范质量，使岩土工程勘察工作更好的服务于工程，不断提高石油天然气行业岩土工程勘察技术水平，请各单位在执行本规范的过程中，注意总结经验，积累资料。如发现需要修改或补充之处，请将意见和资料寄交中国石油天然气管道工程有限公司（地址：河北省廊坊市和平路146号；邮政编码：065000），以供今后修订时参考。本规范主编单位参编单位、主要起草人和主要审查人：主编单位：中国石油天然气管道工程有限公司参编单位：中国石油集团工程设计有限责任公司西南分公司中国石油天然气华东勘察设计研究院中油辽河工程有限公司

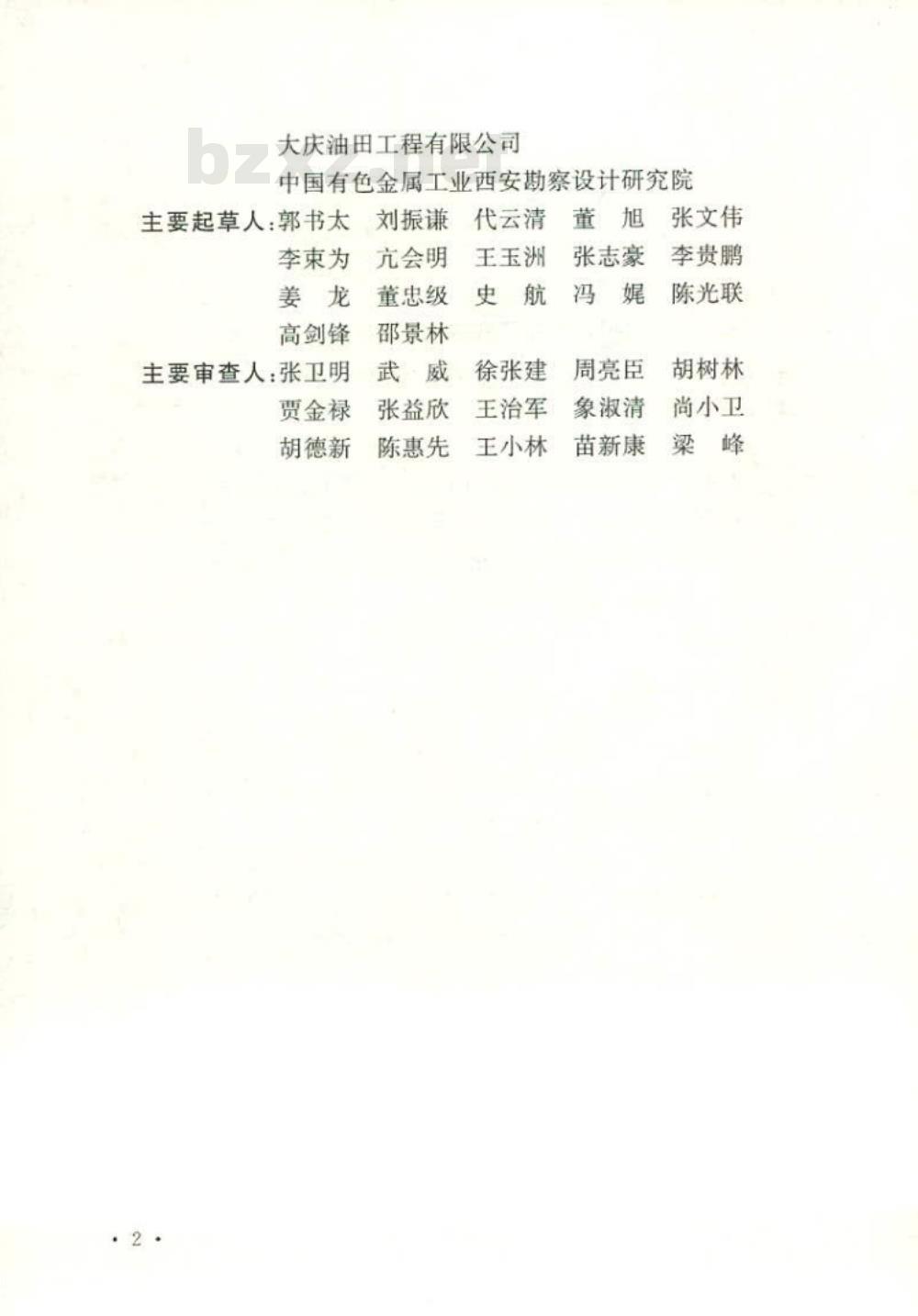

大庆油田工程有限公司
中国有色金属工业西安勘察设计研究院代云清董旭张文伟
主要起草人：郭书太刘振谦
李束为
亢会明
王玉洲
张志豪
李贵鹏
冯娓陈光联
董忠级
高剑锋
主要审查人：张卫明
贾金禄
胡德新
邵景林
武·威徐张建
（王治军
张益欣
周亮臣
象淑清
胡树林
尚小卫
王小林苗新康
陈惠先

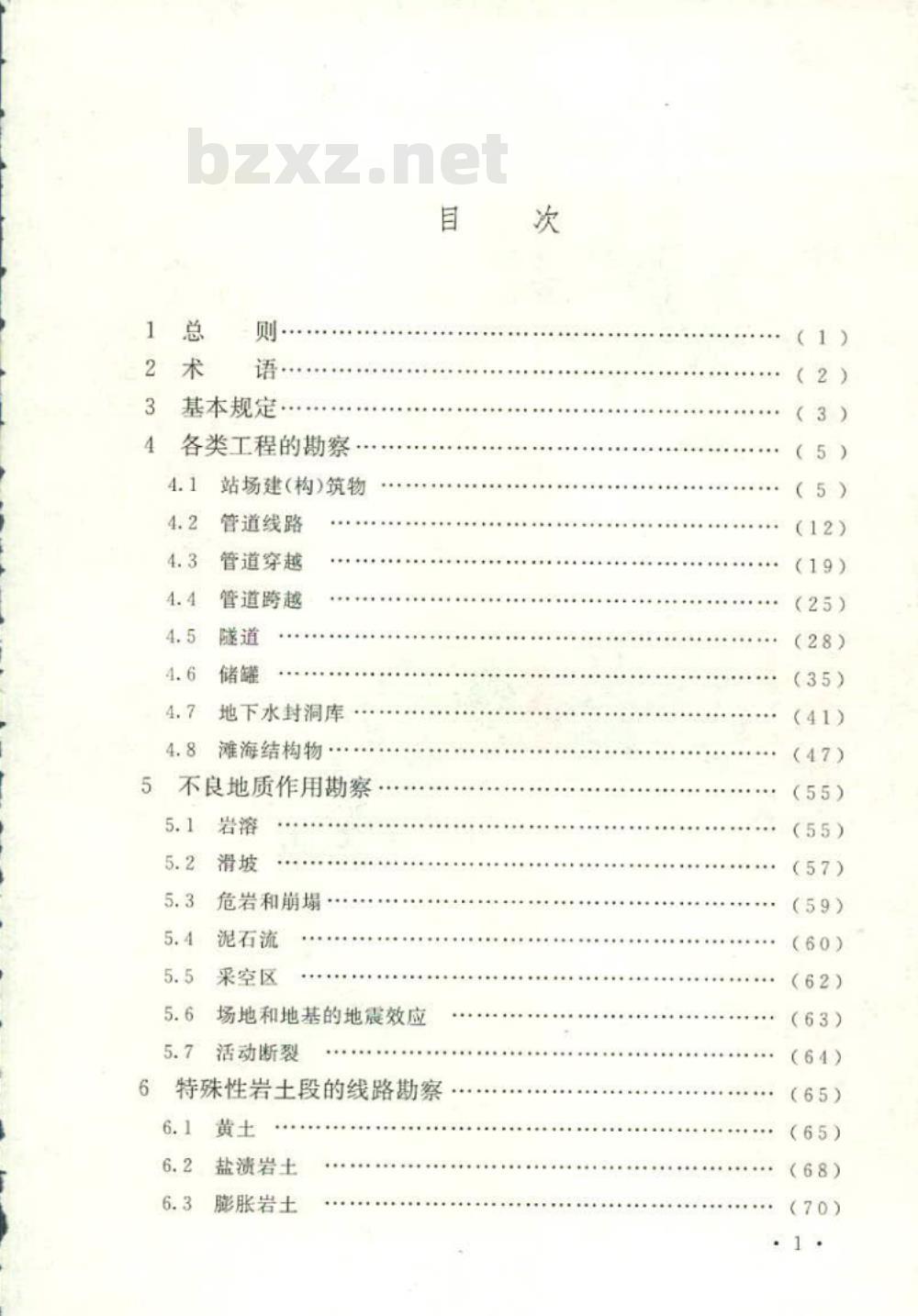

1总．则
基本规定
各类工程的勘察
站场建(构)筑物
管道线路
管道穿越
管道跨越
地下水封洞库
滩海结构物
不良地质作用勘察
危岩和崩塌
泥石流
采空区
场地和地基的地震效应
活动断裂
特殊性岩土段的线路勘察
6.2盐渍岩土
膨胀岩土
（2）
（5）
（25）
（35）
（47)
（55)
（55）
（57)
（65)
（65）
（68)
（70)

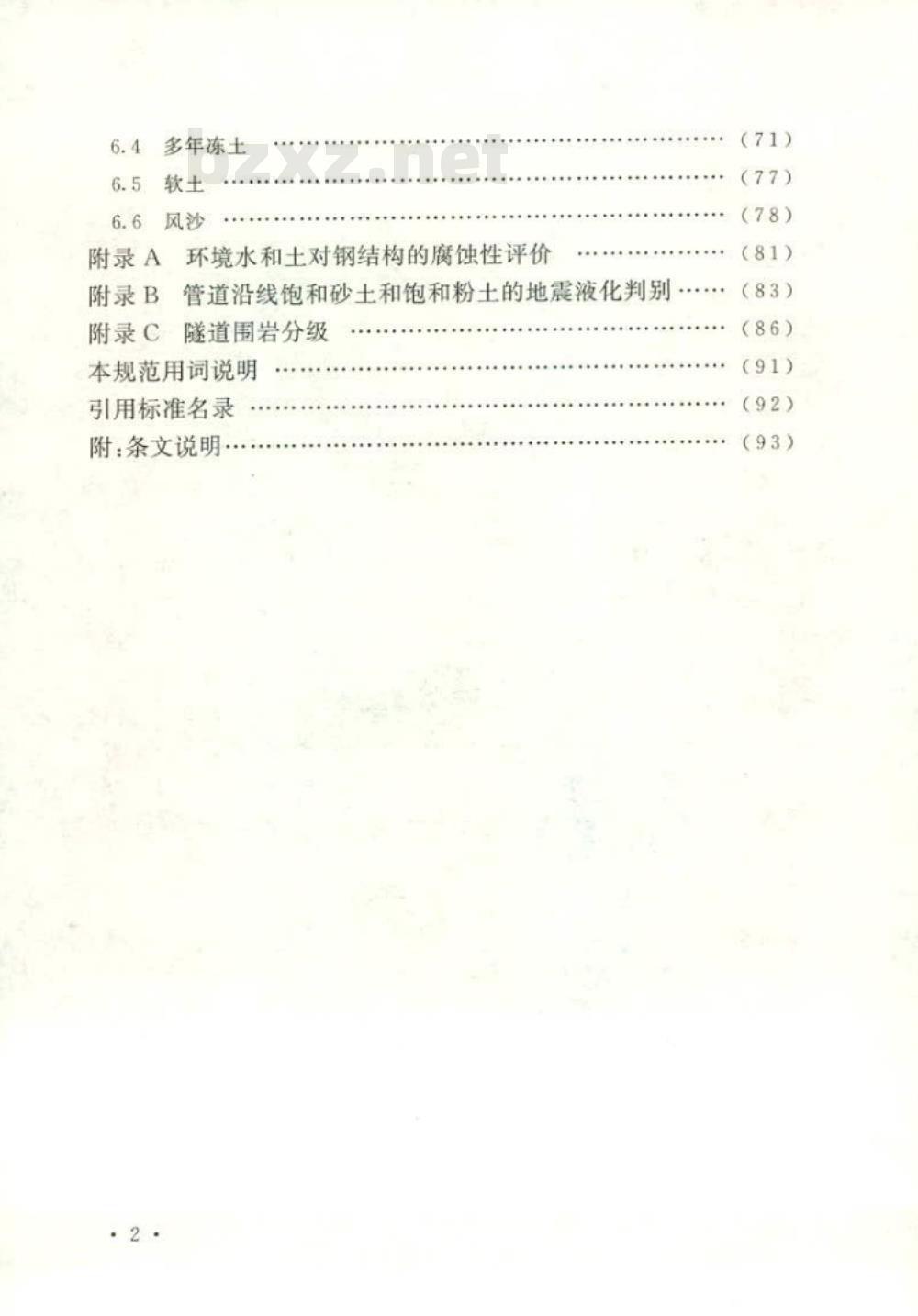

多年冻土
附录A
附录B
环境水和土对钢结构的腐蚀性评价管道沿线饱和砂土和饱和粉土的地震液化判别附录C
隧道围岩分级
本规范用词说明
引用标准名录
附：条文说明
（78)
（91)
Generalprovisions
Basicrequirement
Contents
Geotechnical investigationof typicalproject4.1Stationconstructionsandstruetures4.2
Pipeline route
Pipelineundercrossing
Pipelineovercrossing
Tunnel
Underground water enclosed cavernStructuresonbeach
（3）
（5）
（5）
（12)
（19)
（28)
（35)
Geotechnical investigation of adverse geologic actions（55)
Landslide
Rockfall .
Debrisflow
Goaf area
Seismic effect
Activefault
Pipeline geotechnical investigation on special soil6.1
Saltysoil
Swelling soil
（55)
（57)
（59)
（60)
（63)
（64)
（65）
（65)
（68)
（70)
Permafrost
6.5SoftclayWww.bzxZ.net
（77)
AppendixAEvaluation of water and soil corrosive steely...(81)AppendixBAnalysis of earthquakeliguefaction for saturatedsand nearthepipeline
Appendix CClassification of rock massExplanation of wording in this codeList of quoted standards ..
Addition：Explanationofprovisions.（83)
（93）
1.0.1为了在油气田及管道岩土工程勘察中统一技术要求，做到技术先进、经济合理、安全适用、确保质量，特制定本规范。1.0.2本规范适用于油气田及管道工程的站场建（构）筑物、管道线路、管道穿越、管道跨越、隧道、储罐、地下水封洞库、滩海结构物的岩土工程勘察。
1.0.3油气田及管道建设工程在设计和施工前，必须按基本建设程序进行岩土工程勘察。
1.0.4岩土工程勘察应按勘察阶段的要求，正确反映工程地质条件，提出岩土工程评价，为设计、施工提供依据。1.0.5油气田及管道岩土工程勘察除应符合本规范的规定外，尚应符合国家有关现行标准、规范的规定。2.0.1岩土工程勘察
2术语
geotechnicalinvestigation
根据建设工程的要求，查明、分析、评价建设场地的地质、环境特征和岩土工程条件，编制勘察文件的活动。2.0.2管道工程pipelineproject通过管道输送油品、天然气及其他介质的工程。包括管道线路工程、站场工程和截断阀室等管道附属工程。2.0.3管道穿越
pipelineundercrossing
管道从人工或天然障碍物下部通过的一种方式。2.0.4管道跨越
pipelineaerial(over)crossing管道从人工或天然障碍物上部通过的一种方式。2.0.5地下水封洞库
underground water enclosed cavern在天然岩体中人工开挖洞库，并以岩体和岩体中的裂隙水共同构成储油气空间的一种特殊地下工程。2.0.6全新活动断裂
new activefault
在全新地质时期（一万年）内有过地震活动或近期正在活动，在今后100年内可能继续活动的断裂。2.0.7发震断裂
causative fault
全新活动断裂中、近期（近500年来）发生过地震震级M≥5级的断裂，或在今后100年内，可能发生M≥5级的断裂。2.0.8地震效应
seismic effect
在一定的地震作用影响下，地面出现的各种震害的动态反应。2.0.9不良地质作用
adverse geologic actions
由地球内力或外力产生的对工程可能造成危害的地质作用。2
3基本规定
3.0.1油气田及管道岩土工程勘察应根据各类工程特点和有关规定，宜按可行性研究勘察、初步勘察、详细勘察、施工勘察开展工作，并应符合下列规定：
可行性研究勘察应符合选择场址方案的要求；1
初步勘察应符合初步设计的要求；2
详细勘察应符合施工图设计的要求；3
4场地条件复杂或有特殊要求的工程，宜进行施工勘察3.0.2
岩土工程勘察前，应充分搜集分析已有资料及设计委托要求，根据勘察阶段、区域及工程场地岩土工程条件、工程类型，明确勘察重点，制定切实可行的岩土工程勘察纲要3.0.3岩土工程勘察等级应根据工程重要性等级、场地复杂程度等级和地基复杂程度等级综合分析确定。3.0.4岩土工程勘察等级、工程重要性等级、场地复杂程度等级及地基复杂程度等级，除管道线路工程外，均应按现行国家标准《岩土工程勘察规范》GB50021的有关规定执行。3.0.5管道线路工程岩土工程勘察等级，可按表3.0.5的规定确定。表3.0.5管道线路工程岩土工程勘察等级岩土工程勘察等级
确定勘察等级的条件
场地复杂程度等级
二级或三级
二级或三级
地基复杂程度等级
土与岩石的分类和鉴定应按现行国家标准《岩土工程勘察：3
规范》GB50021的有关规定执行。3.0.7岩土工程勘察应根据勘探的目的，选择适宜的钻探设备，采用合理的钻进工艺，详细记录，认真分析钻探过程和岩芯采取情况，保证钻探质量。
3.0.8钻探和取样应符合国家现行标准《建筑工程地质钻探技术标准》JGJ87的有关规定。
3.0.9钻孔、探井完工后，应根据不同要求选用合适的材料回填。3.0.10试验项目和试验方法，应根据工程要求和岩土性质的特点确定，具体操作和试验仪器应符合现行国家标准《土工试验方法标准》GB/T50123和《工程岩体试验方法标准》GB/T50266的有关规定。
3.0.11当建（构）筑物采用桩基础时，应按现行国家标准《岩土工程勘察规范》GB50021的有关规定进行勘察。3.0.12基坑工程，应执行国家现行标准《建筑基坑支护技术规范》JGJ120的有关规定，地下水较丰富时，宜进行抽水试验，并结合长期水位观测资料，提出基坑支护、地下水控制方案和抗浮设计水位建议：水文地质条件复杂时应进行专门的水文地质勘察工作。3.0.13抗震设防烈度大于或等于6度的场地，应进行场地与地基的地震效应评价，确定场地类别。3.0.14地表下存在饱和砂土和粉土（不含黄土）时，除6度设防外，均应进行液化判别。
3.0.15边坡工程应按现行国家标准《建筑边坡工程技术规范》GB50330的有关规定进行勘察。
