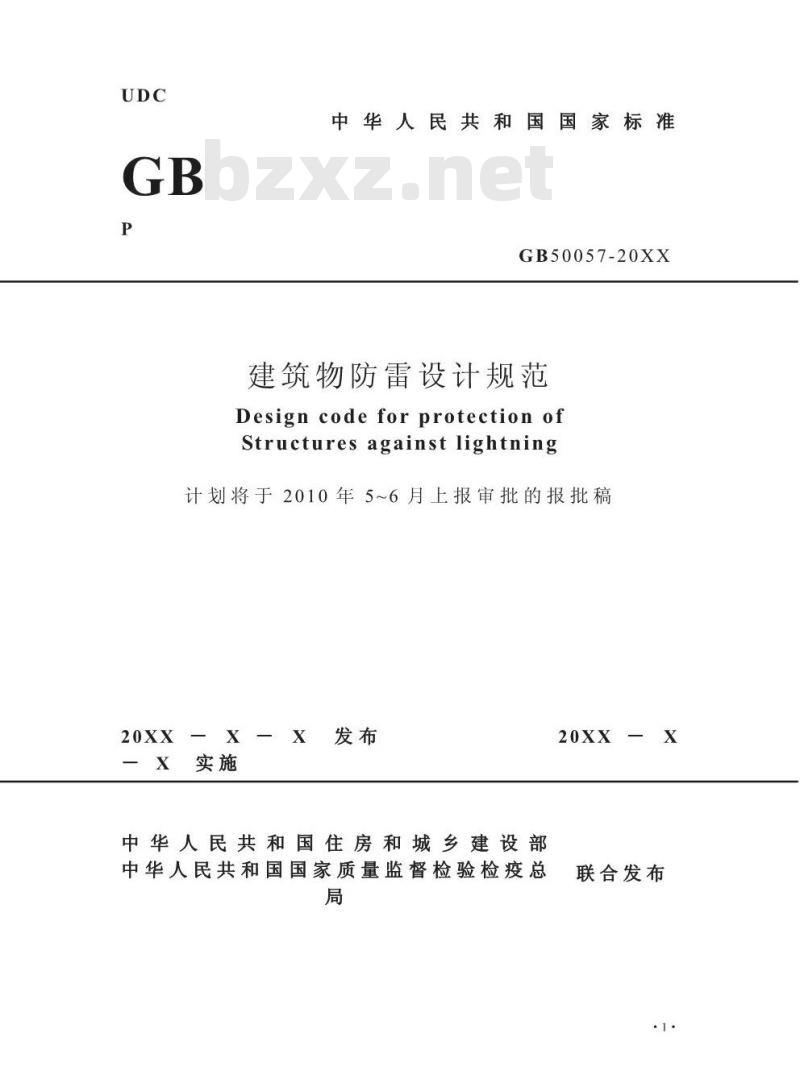

中华人民共和国国家标准
GB50057-20XX
建筑物防雷设计规范
Design codeforprotectionof
Structures against lightning计划将于2010年5~6月上报审批的报批稿20XX
中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验检疫总局
20xx - X
联合发布

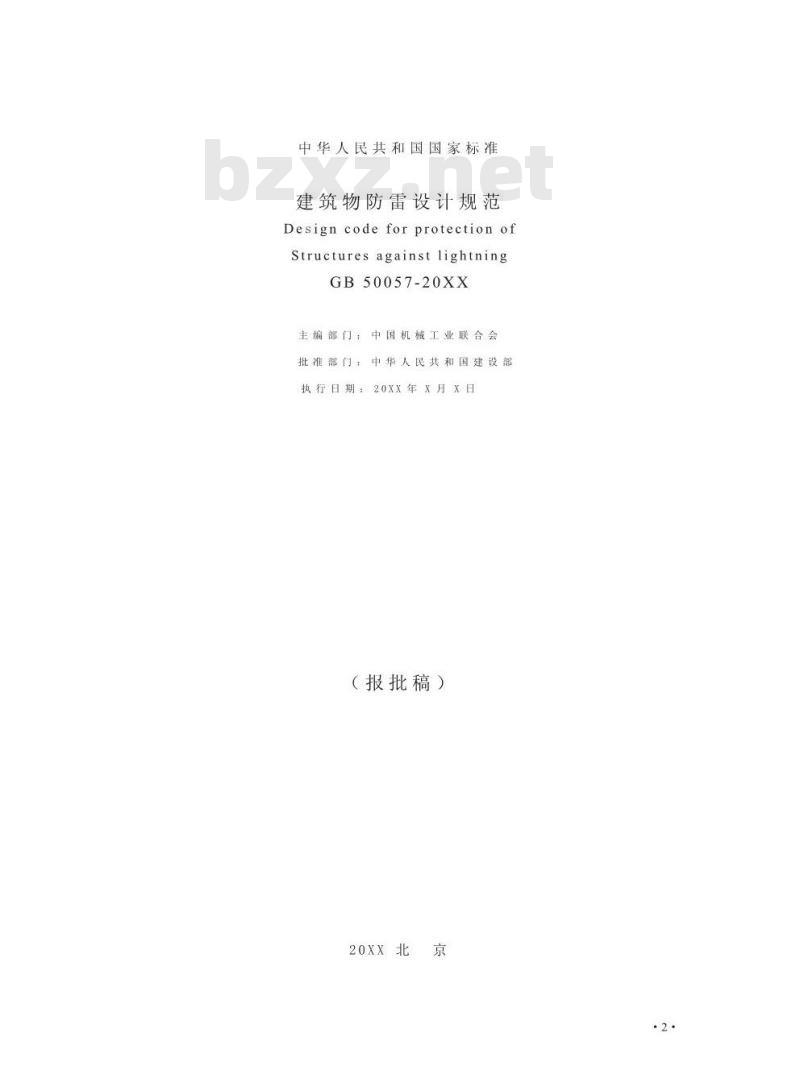

中华人民共和国国家标准
建筑物防雷设计规范
Design code for protection ofStructures against lightningGB50057-20XX
主编部门：中国机械工业联合会批准部门：中华人民共和国建设部执行日期：20XX年X月X日
（报批稿）
20xx北京

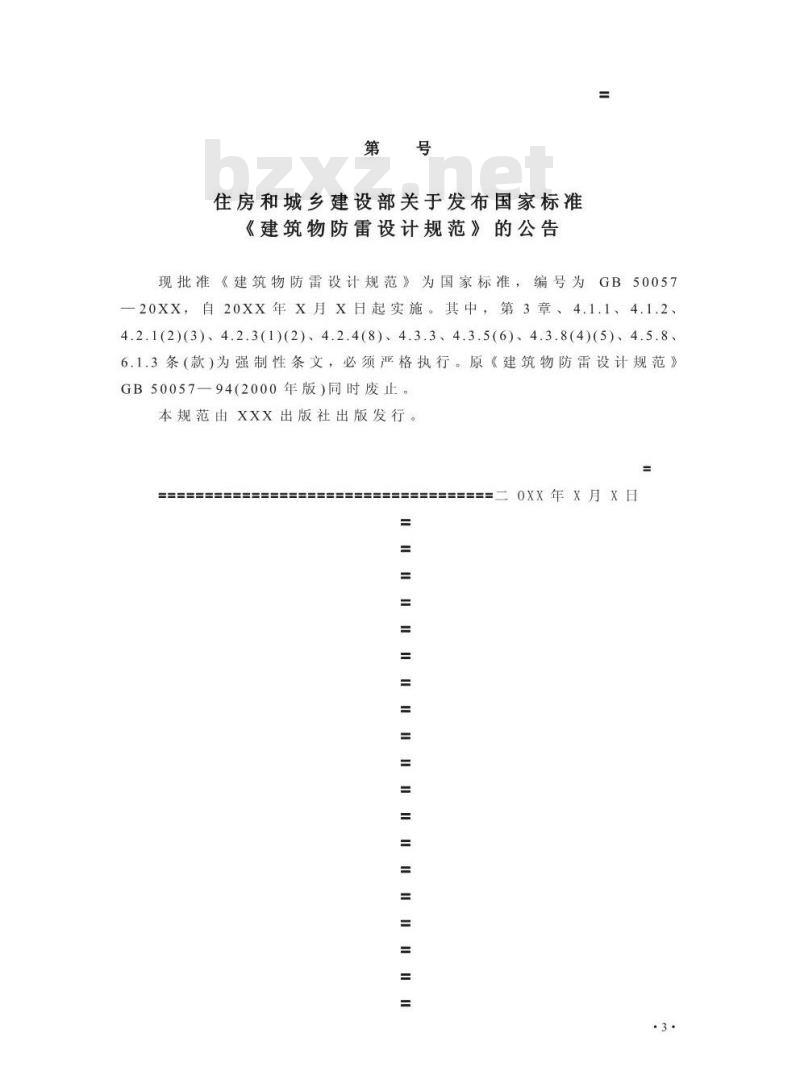

住房和城乡建设部关于发布国家标准《建筑物防雷设计规范》的公告现批准《建筑物防雷设计规范》为国家标准，编号为GB50057一20XX，自20XX年X月X日起实施。其中，第3章、4.1.1、4.1.2、4.2.1(2)(3)、4.2.3(1)(2)、4.2.4(8)、4.3.3、4.3.5(6)、4.3.8(4)(5)、4.5.8、6.1.3条（款)为强制性条文，必须严格执行。原《建筑物防雷设计规范》GB50057一94（2000年版）同时废止。本规范由XXX出版社出版发行
---------------- OX年X月X

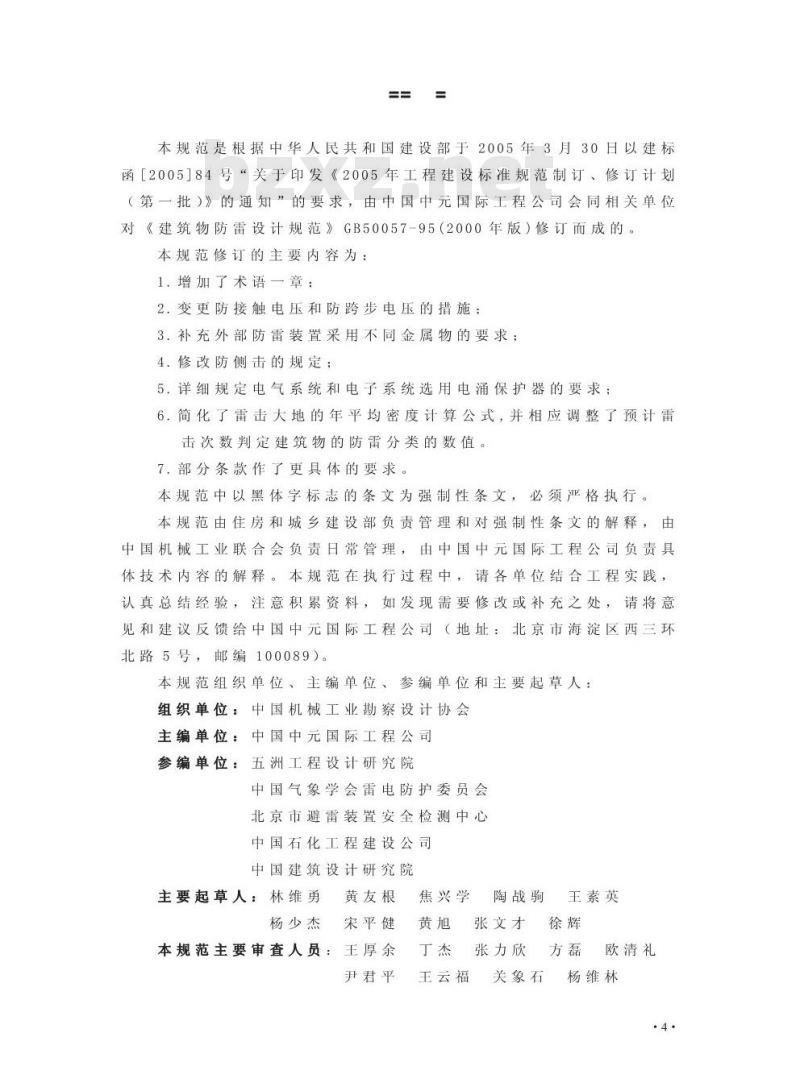

本规范是根据中华人民共和国建设部于2005年3月30日以建标函［2005]84号“关于印发《2005年工程建设标准规范制订修订计划（第一批）》的通知”的要求，由中国中元国际工程公司会同相关单位对《建筑物防雷设计规范》GB50057-95（2000年版）修订而成的本规范修订的主要内容为：
1增加了术语一章：
2.变更防接触电压和防跨步电压的措施：3.补充外部防雷装置采用不同金属物的要求；4.修改防侧击的规定：
5.详细规定电气系统和电子系统选用电涌保护器的要求：6，简化了雷击大地的年平均密度计算公式，并相应调整了预计雷击次数判定建筑物的防雷分类的数值。7.部分条款作了更具体的要求。本规范中以黑体字标志的条文为强制性条文，必须严格执行。本规范由住房和城乡建设部负责管理和对强制性条文的解释，由中国机械工业联合会负责日常管理，由中国中元国际工程公司负责具体技术内容的解释。本规范在执行过程中，请各单位结合工程实践，认真总结经验，注意积累资料，如发现需要修改或补充之处，请将意见和建议反馈给中国中元国际工程公司（地址：北京市海淀区西三环北路5号：邮编100089）。
本规范组织单位、主编单位、参编单位和主要起草人：组织单位：中国机械工业勘察设计协会主编单位：中国中元国际工程公司参编单位：五洲工程设计研究院中国气象学会雷电防护委员会
北京市避雷装置安全检测中心
中国石化工程建设公司
中国建筑设计研究院
主要起草人：林维勇黄友根
焦兴学陶战驹王素英
杨少杰
宋平健
本规范主要审查人员：王厚余
尹君平
张文才
张力欣
欧清礼
王云福
关象石
杨维林

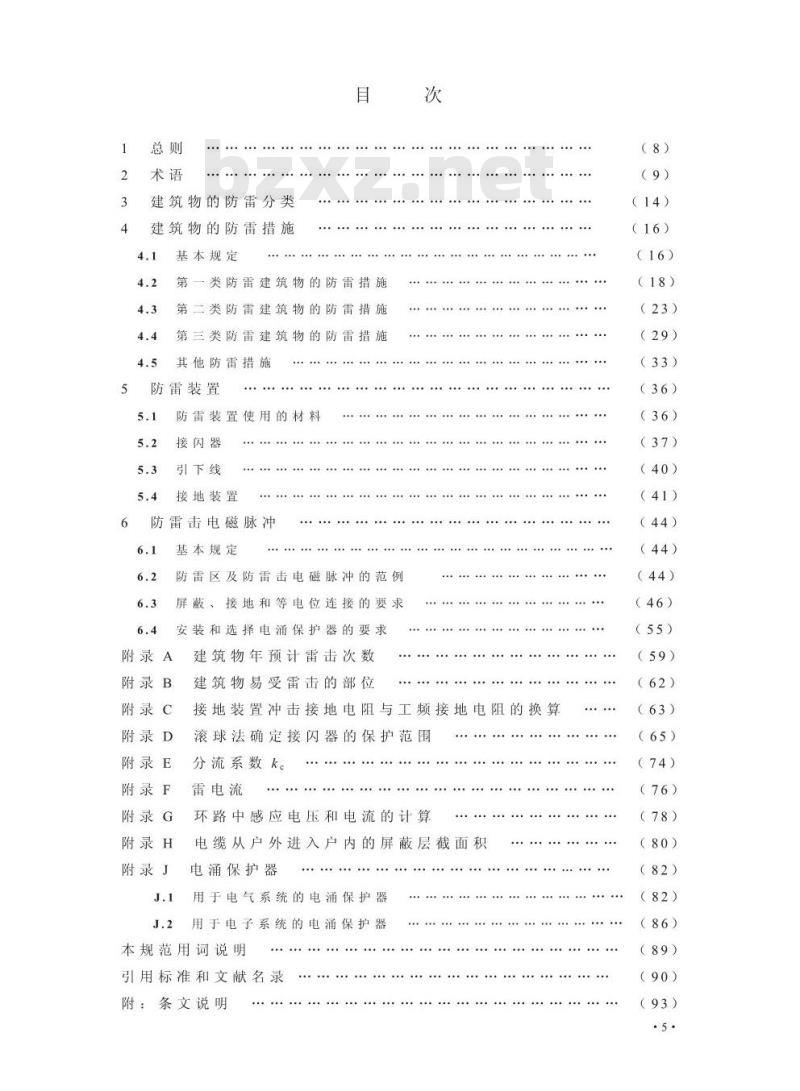

建筑物的防雷分类
建筑物的防雷措施
基本规定
类防雷建筑物的防雷措施
第二类防雷建筑物的防雷措施
第三类防雷建筑物的防雷措施
其他防雷措施
防雷装置
防雷装置使用的材料
接闪器
引下线
接地装置
防雷击电磁脉冲
基本规定
防雷区及防雷击电磁脉冲的范例屏蔽、
接地和等电位连接的要求
安装和选择电涌保护器的要求
附录A
附录B
附录C
附录D
附录E
附录F
附录G
附录H
附录」
建筑物年预计雷击次数
建筑物易受雷击的部位
接地装置冲击接地电阻与工频接地电阻的换算滚球法确定接闪器的保护范围
分流系数k。
雷电流
环路中感应电压和电流的计算
电缆从户外进入户内的屏蔽层截面积电涌保护器
用于电气系统的电涌保护器
用于电子系统的电涌保护器
本规范用词说明
引用标准和文献名录
附：条文说明
（8）
（16）
（36)
（46)
（55)
（63)
（74)
（82)
General principles
CONTENTS
（8）
Classification of structures to be protected against lightningProtection measures for structures against lightning4.1
General
Protection measures for first class of structures to beprotected against lightning
Protection measures for second class of structures to beprotected against lightning
Protection measures for third class of structures to beprotected against lightning
Other protection measures againstlightning5Lightningprotectionsystem
Materials for lightning protection systemAir-termination system
Down-conductor system
Earth-termination system
ProtectionagainstLEMP
General
Lightning protection zones and examplesof protectionagainstLEMp
Requirements for magnetic shielding, earthing andeguipotential bonding
Requirements for installation and selection of SPDs(16)
（37)
（40）
（55)
Annex AExpected annualnumberoflightningflash for structures (59)Structurepartswhich areapttobestruck bylightning...(62)Annex B
AnnexC
Conversionfrompowerfrequencyearthingresistanceofearth-termination system toimpulseearthing resistanceAnnexD
Determination of protectedvolume of air-terminationsystemwithrolling spheremethodAnnex E
AnnexF
AnnexG
Values of coefficient ke
Lightning currents
（63）
.（65)
Calculation ofinduced voltages and currents in loops...(78).6.
AnnexH
Cross-section of the entering cablescreen
Surge protective devices...
AnnexJ
SPDsusedinelectricalsystem
SPDsusedinelectronicsystem
Explanations for the words used in thiscode...
List of cited standards and documentsAppendix:
Explanationgsforclauses..
(90）
..（93)
1.0.1为使建筑物（含构筑物，下同）防雷设计因地制宜地采取防雷措施，防止或减少雷击建筑物所发生的人身伤亡和文物、财产损失以及雷击电磁脉冲引发的电气和电子系统损坏或错误运行，做到安全可靠、技术先进、经济合理，制定本规范。1.0.2
本规范适用于新建、扩建、改建建筑物的防雷设计。建筑物防雷设计，应在认真调查地理、地质、土壤、气象、环境等条件和雷电活动规律以及被保护物的特点等的基础上，详细研究并确定防雷装置的形式及其布置。1.0.4
建筑物防雷设计除应符合本规范外，尚应符合国家现行有关标准的规定。
2.0.1对地闪击
lightningflashto earth
雷云与大地（含地上的突出物）之间的一次或多次放电。2.0.2雷击
lightning stroke
对地闪击中的一次放电
2.0.3雷击点
point of strike
闪击击在大地或其上突出物（例如，建筑物、防雷装置、户外管线、树木、等等）上的那一点。一次闪击可能有多个雷击点。2.0.4雷电流
lightning current
流经雷击点的电流。
2.0.5防雷装置
lightning protection system(LPS)用于减少闪击击于建筑物上或建筑物附近造成的物质性损害和人身伤亡，由外部防雷装置和内部防雷装置组成。2.0.6外部防雷装置
externallightning protection system由接闪器、引下线和接地装置组成。注：外部防雷装置完全与被保护的建筑物脱离者称为独立的外部防雷装置，其接闪器称独立接闪器。
内部防雷装置
internallightningprotectionsystem由防雷等电位连接和与外部防雷装置的间隔距离组成。2.0.8接闪器
air-termination system
由拦截闪击的接闪杆、接闪带、接闪线、接闪网以及金属屋面金属构件等组成。
注：以前，接闪杆称为避雷针，接闪带称为避雷带，接闪线称为避雷线，接闪网称为避雷网。
引下线
down-conductorsystem
用于将雷电流从接闪器传导至接地装置的导体。2.0.10接地装置
earth-terminationsystem
接地体和接地线的总合，用于传导雷电流并将其流散入大地2.0.11接地体
earth electrode
埋入土壤中或混凝土基础中作散流用的导体。2.0.12接地线
earthing conductor
从引下线断接卡或换线处至接地体的连接导体：或从接地端子、等电位连接带至接地体的连接导体2.0.13
直击雷
direct lightning flash
闪击直接击于建筑物、其他物体、大地或外部防雷装置上，产生电效应、热效应和机械力者。2.0.14闪电静电感应
lightning electrostatic induction由于雷云的作用，使附近导体上感应出与雷云符号相反的电荷，雷云主放电时，先导通道中的电荷迅速中和，在导体上的感应电荷得到释放，如没有就近泄入地中就会产生很高的电位。2.0.15闪电电磁感应
lightning electromagnetic induction由于雷电流迅速变化在其周围空间产生瞬变的强电磁场，使附近导体上感应出很高的电动势。2.0.16闪电感应
lightning induction
闪电放电时，在附近导体上产生的雷电静电感应和雷电电磁感应，它可能使金属部件之间产生火花放电2.0.17闪电电涌
lightning surge
闪电击于防雷装置或线路上以及由闪电静电感应或雷击电磁脉冲引发表现为过电压、过电流的瞬态波。2.0.18闪电电涌侵入
lightning surge on incoming services由于雷电对架空线路、电缆线路或金属管道的作用，雷电波，即闪电电涌，可能沿着这些管线侵入屋内，危及人身安全或损坏设备。
2.0.19防雷等电位连接此内容来自标准下载网
lightning equipotential bonding(LEB)将分开的诸金属物体直接用连接导体或经电涌保护器连接到防雷装置上以减小雷电流引发的电位差。2.0.20
等电位连接带
bonding bar
将金属装置、外来导电物、电力线路、电信线路及其他线路连于其上以能与防雷装置做等电位连接的金属带。2.0.21等电位连接导体
bonding conductor
将分开的诸导电性物体连接到防雷装置的导体。2.0.22等电位连接网络
bonding network(BN)
将建筑物和建筑物内系统（带电导体除外）的所有导电性物体互相连接组成的一个网。
2.0.23接地系统
earthing system
将等电位连接网络和接地装置连在一起的整个系统。2.0.24防雷区
lightning protection zone (LPZ)划分雷击电磁环境的区，二个防雷区的区界面不一定要有实物界面，例如不一定要有墙壁、地板或天花板作为区界面。·10·
2.0.25雷击电磁脉冲
lightningelectromagneticimpulse(LEMP)雷电流经电阻、电感、电容耦合产生的电磁效应，包含闪电电涌和辐射电磁场。
2.0.26电气系统
electrical system
由低压供电组合部件构成的系统。注：也有称为“低压配电系统”或“低压配电线路”电子系统
electronic system
由敏感电子组合部件构成的系统。例如，由通信设备、计算机、控制和仪表系统、无线电系统、电力电子装置构成的系统。2.0.28建筑物内系统
internal system
建筑物内的电气系统和电子系统。2.0.29电涌保护器
surge protective device(SPD)用于限制瞬态过电压和分泄电涌电流的器件。它至少含有二个非线性元件。
2.0.30保护模式
modes of protection
电气系统电涌保护器的保护部件可连接在相对相、相对地、相对中性线、中性线对地及其组合。电子系统电涌保护器的保护部件连接在线与线之间称为差模保护，连接在线与地之间称为共模保护。这些连接方式统称为保护模式。
2.0.31最大持续运行电压
voltage (U.)
maximumcontinuousoperating
可持续加于电气系统电涌保护器保护模式的最大方均根电压或直流电压；可持续加于电子系统电涌保护器端子上，且不致引起电涌保护器传输特性减低的最大方均根电压或直流电压。2.0.32标称放电电流
nominal discharge current (I.)流过电涌保护器8/20μS电流波的峰值。2.0.33冲击电流
impulse current (limp)
由电流幅值Ipeak、电荷和单位能量WIR三个参数所限定。2.0.34以limp试验的电涌保护器SPD tested with limp
耐得起10/350us典型波形的部分雷电流的电涌保护器需要用Iimp电流做相应的冲击试验。
2.0.35I级试验
classI test
电气系统中采用I级试验的电涌保护器要用标称放电电流I.、2/50uS冲击电压和最大冲击电流Iinp做试验。I级试验也可用T1外加方框表示，即T1。
2.0.36以1试验的电涌保护器
SPDtestedwithIn
耐得起8/20us典型波形的感应电涌电流的电涌保护器需要用1n电流做相应的冲击试验。
2.0.37II级试验classIItest
电气系统中采用I级试验的电涌保护器要用标称放电电流I.、1.2/50μs冲击电压和8/20us电流波最大放电电流Iax做试验。IⅡI级试验也可用T2外加方框表示，即T2以组合波试验的电涌保护器
combination wave
SPD tested with a
耐得起8/20μs典型波形的感应电涌电流的电涌保护器需要用Isc短路电流做相应的冲击试验。
2.0.39I级试验
classtest
电气系统中采用Ⅲ级试验的电涌保护器要用组合波做试验。组合波定义为由22组合波发生器产生1.2/50us开路电压U和8/20μs短路电流Isc。IⅡI级试验也可用T3外加方框表示，即F32.0.40电压开关型电涌保护器
voltageswitchingtype SPD
无电涌出现时为高阻抗，当出现电压电涌时突变为低阻抗。通常采用放电间隙、充气放电管、硅可控整流器或三端双向可控硅元件做这类电涌保护器的组件。这类电涌保护器也称“克罗巴型”电涌保护器。电压开关型电涌保护器具有不连续的电压/电流特性。2.0.41限压型电涌保护器
voltage limiting type SPD
无电涌出现时为高阻抗，随着电涌电流和电压的增加，阻抗跟着连续变小。通常采用压敏电阻、抑制二极管做这类电涌保护器的组件。这类电涌保护器也称“压型”电涌保护器。限压型电涌保护器具有连续的电压、电流特性。2.0.42组合型电涌保护器
combination type SPD
由电压开关型元件和限压型元件组合而成的电涌保护器，其特性随所加电压的特性可以表现为电压开关型、限压型或两者皆有。2.0.43测量的限制电压
measured limiting voltage
施加规定波形和幅值的冲击波时，在电涌保护器接线端子间测得的最大电压值。
2.0.44电压保护水平
voltage protection level (Up)表征电涌保护器限制接线端子间电压的性能参数，其值可从优先值的列表中选择。该值应大于所测量的限制电压的最高值。2.0.451.2/50冲击电压
1.2/50voltageimpulse
·12·
