【国家计量标准(JJ)】 机动车雷达测速仪检定装置检定规程

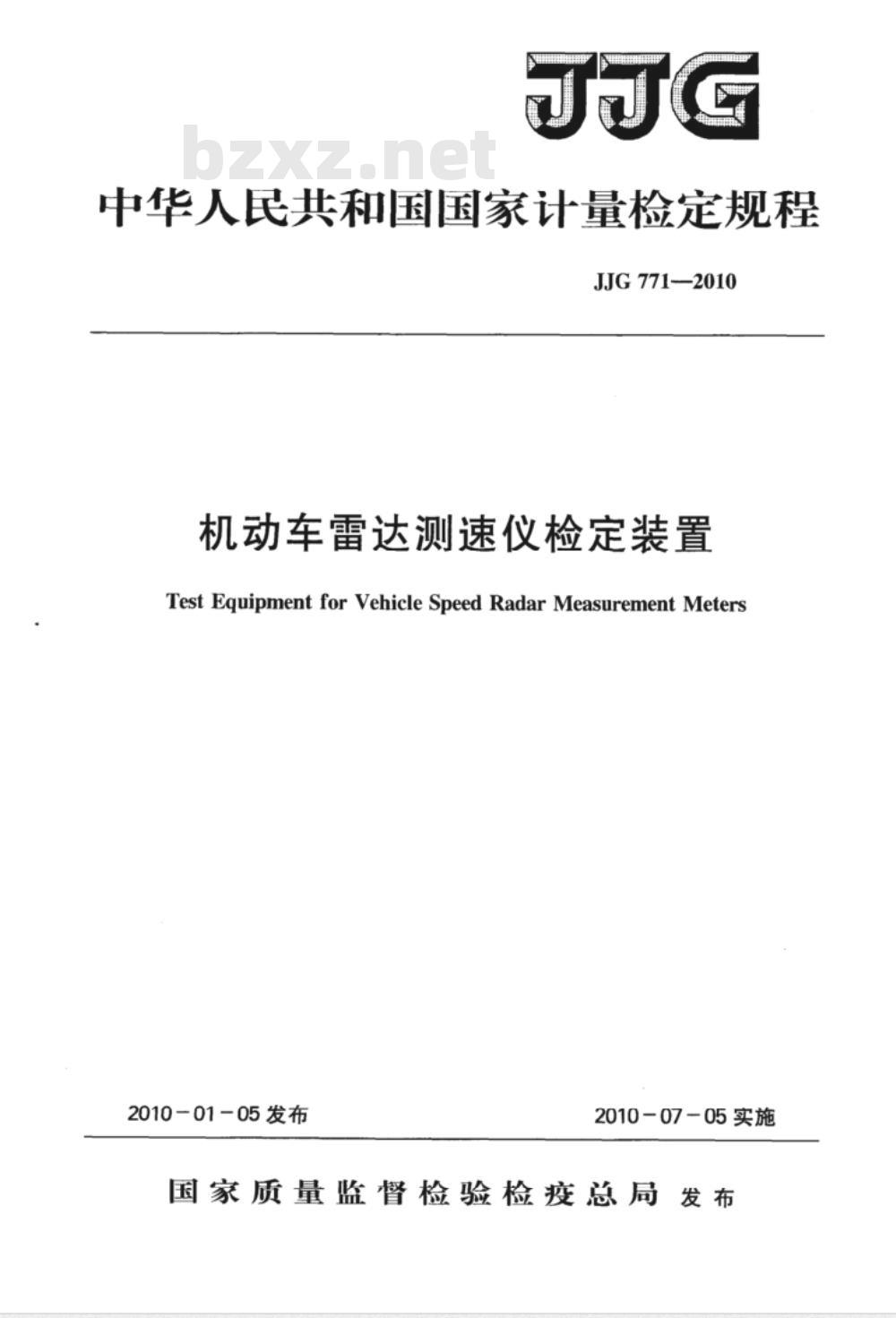

中华人民共和国国家计量检定规程JJG771—2010
机动车雷达测速仪检定装置
Test Equipment for Vehicle Speed Radar Measurement Meters2010-01-05发布
2010-07-05实施
国家质量监督检验检疫总局发布JJG771—2010

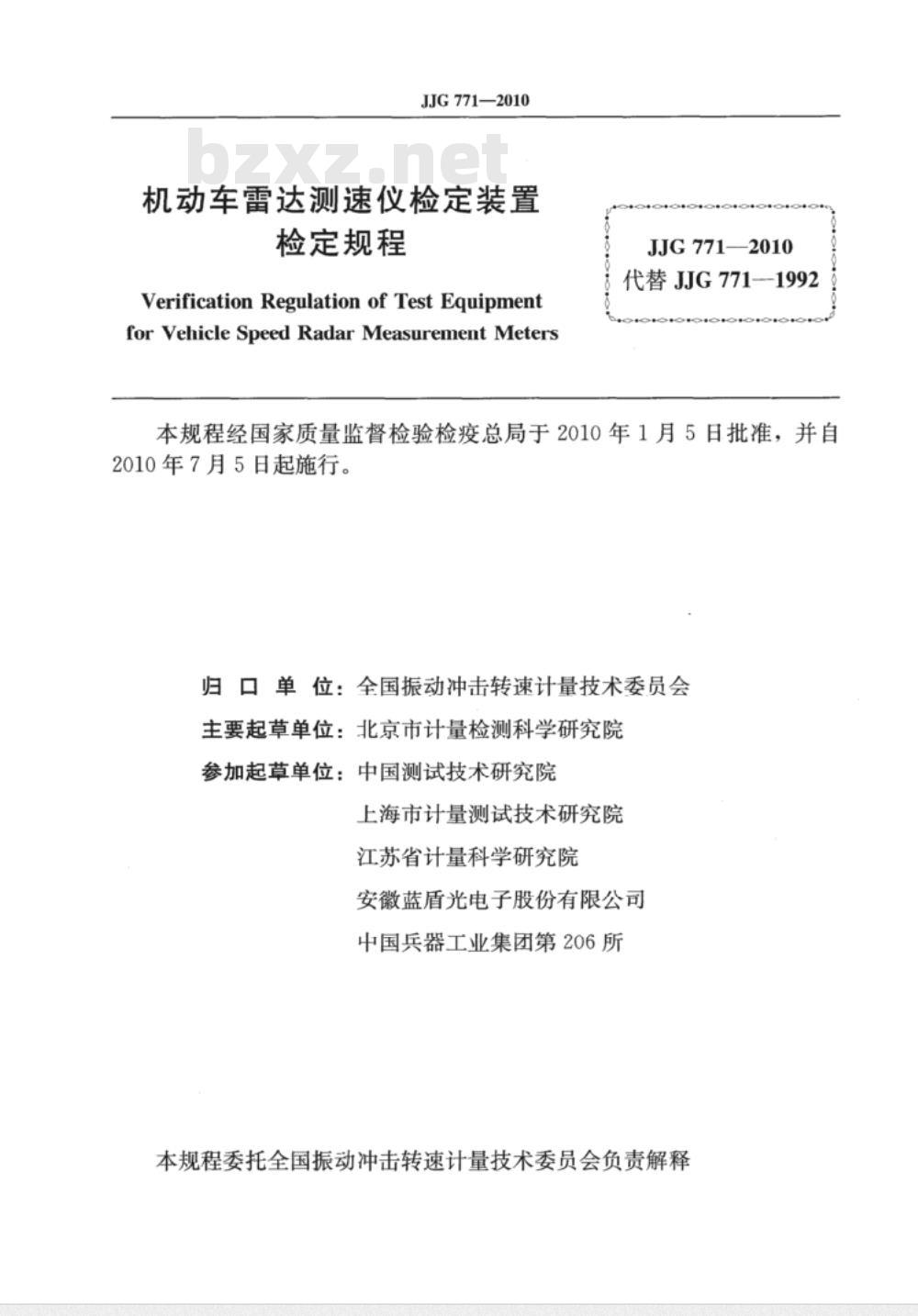

机动车雷达测速仪检定装置
检定规程
VerificationRegulationofTestEquipmentfor Vehicle Speed Radar Measurement MetersJJG771—2010
代替JJG771-1992
本规程经国家质量监督检验检疫总局于2010年1月5日批准，并自2010年7月5日起施行。
归口单位：全国振动冲击转速计量技术委员会主要起草单位：北京市计量检测科学研究院参加起草单位：中国测试技术研究院上海市计量测试技术研究院
江苏省计量科学研究院
安徽蓝盾光电子股份有限公司
中国兵器工业集团第206所

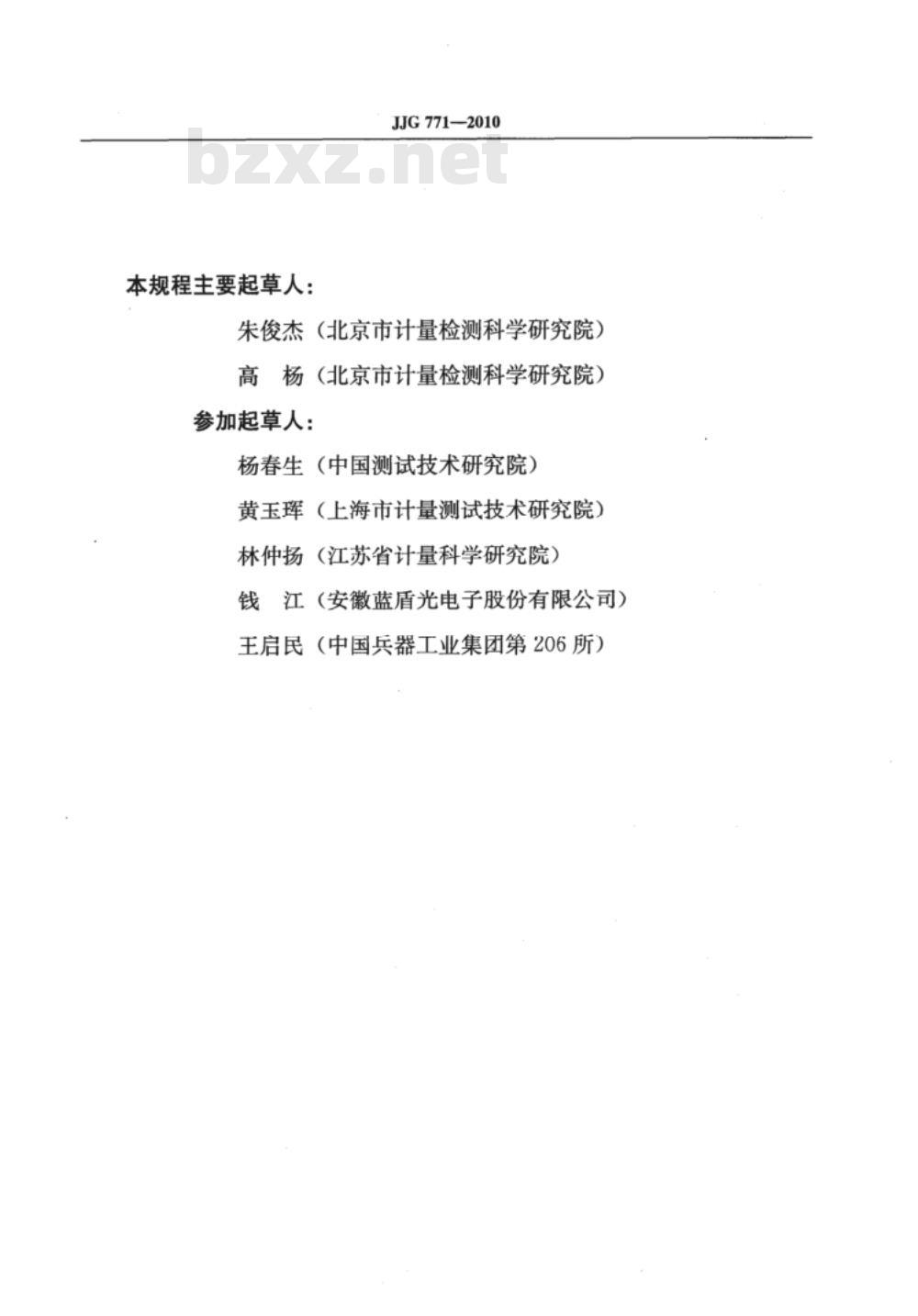

本规程委托全国振动冲击转速计量技术委员会负责解释本规程主要起草人：
JJG771—2010
朱俊杰（北京市计量检测科学研究院）高杨 (北京市计量检测科学研究院）参加起草人：
杨春生（中国测试技术研究院）黄玉珲（上海市计量测试技术研究院）林仲扬（江苏省计量科学研究院）钱江（安徽蓝盾光电子股份有限公司）王启民（中国兵器工业集团第206所）1

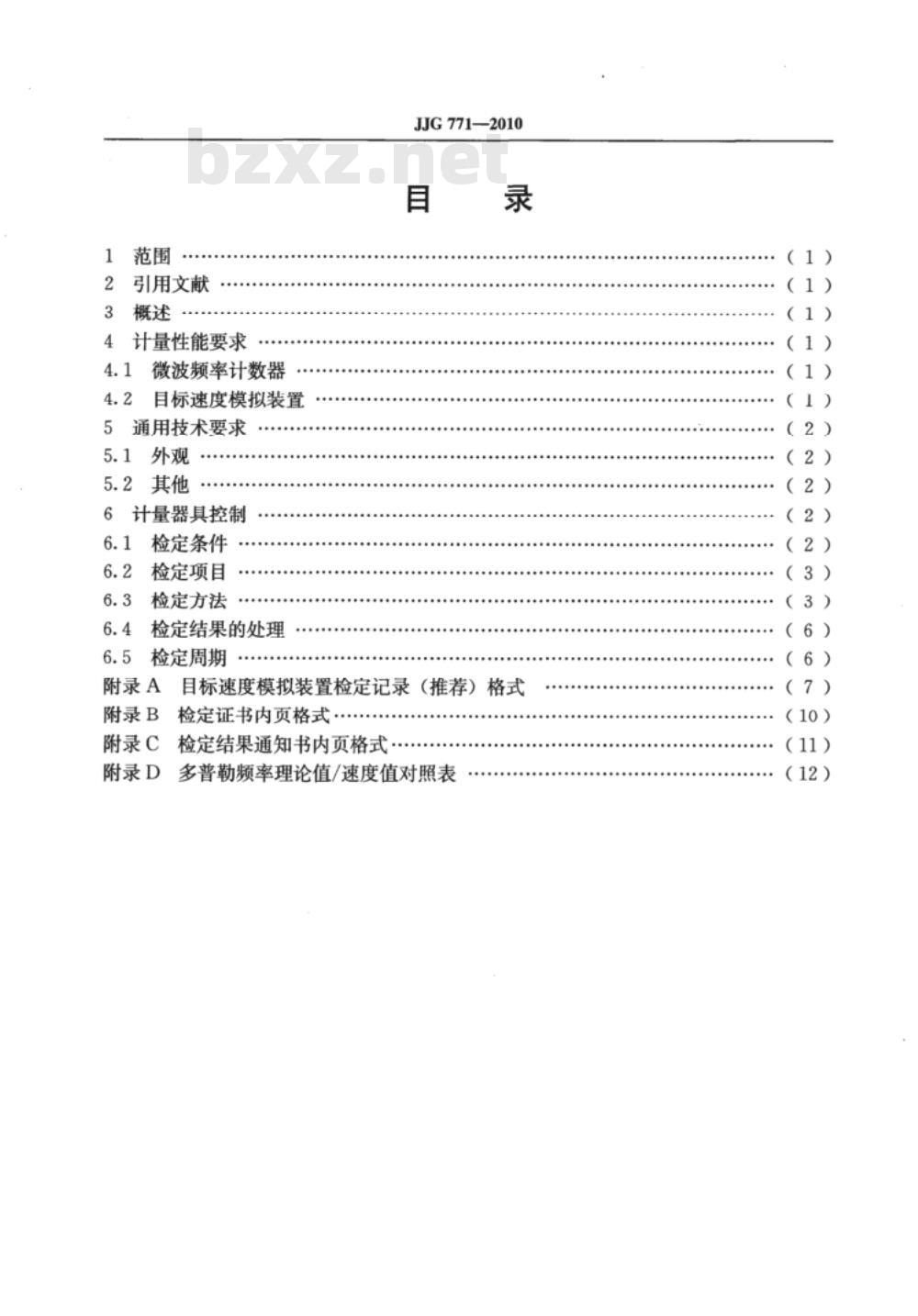

引用文献
4计量性能要求
4.1微波频率计数器
4.2目标速度模拟装置
5通用技术要求
5.1外观
5.2其他
6计量器具控制
6.1检定条件
6.2检定项目
6.3检定方法
6.4检定结果的处理
6.5检定周期
JJG771—2010
附录A目标速度模拟装置检定记录（推荐）格式附录B
检定证书内页格式
附录C检定结果通知书内页格式·附录D多普勒频率理论值/速度值对照表（1)
（1）
（1）
（2）
（3）
（3）
（6）
（10）
（11)
（12）

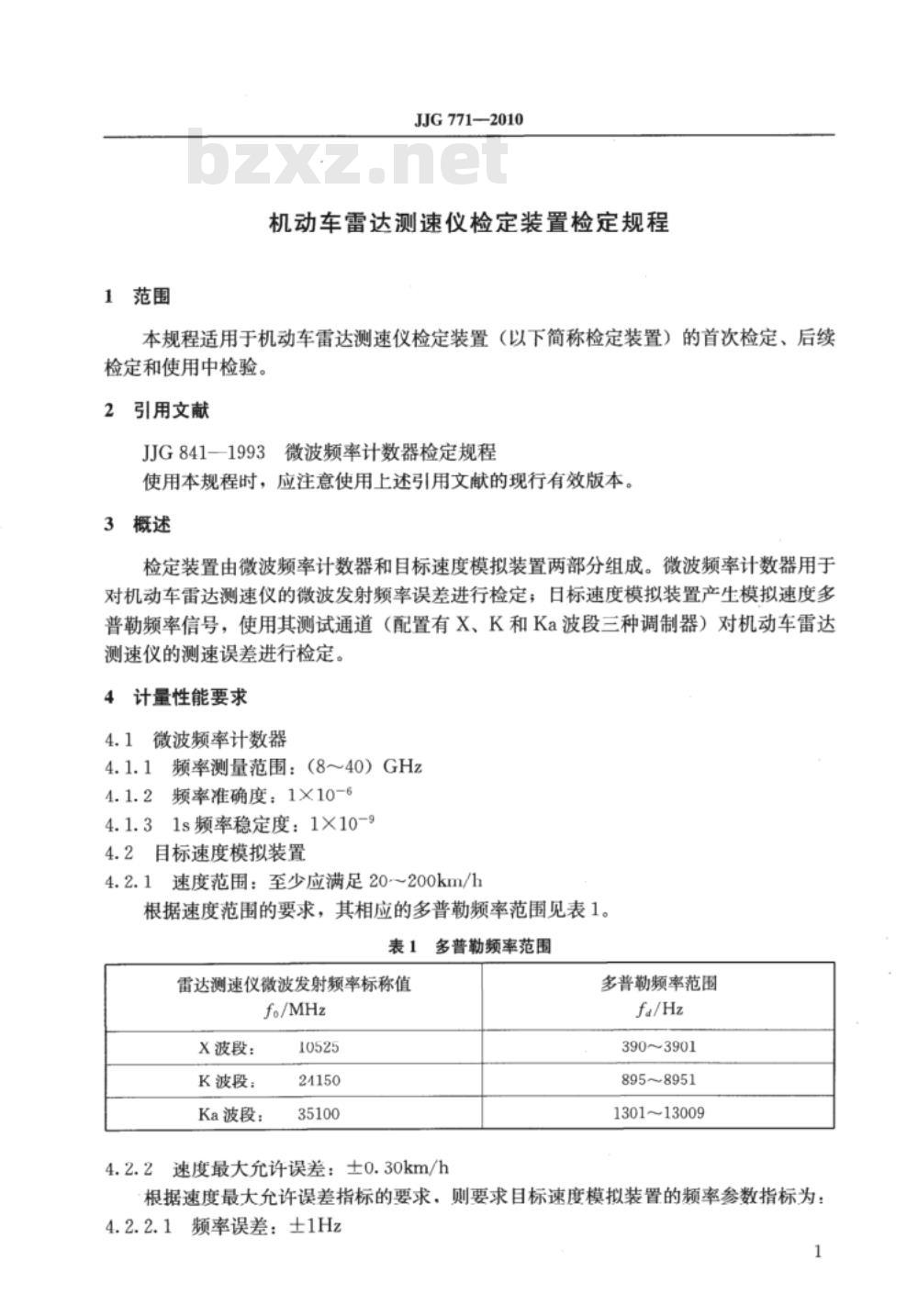

1范围
JJG771—2010
机动车雷达测速仪检定装置检定规程本规程适用于机动车雷达测速仪检定装置（以下简称检定装置）的首次检定、后续检定和使用中检验。
引用文献
JJG841-1993微波频率计数器检定规程使用本规程时，应注意使用上述引用文献的现行有效版本。3概述
检定装置由微波频率计数器和目标速度模拟装置两部分组成。微波频率计数器用于对机动车雷达测速仪的微波发射频率误差进行检定；日标速度模拟装置产生模拟速度多普勒频率信号，使用其测试通道（配置有X、K和Ka波段三种调制器）对机动车雷达测速仪的测速误差进行检定。
4计量性能要求
4.1微波频率计数器
4.1.1频率测量范围：（8～40）GHz4.1.2频率准确度：1×10-6
4.1.31s频率稳定度：1×10-9
4.2目标速度模拟装置
4.2.1速度范围：至少应满足20~200km/h根据速度范围的要求，其相应的多普勒频率范围见表1。表1多普勒频率范围
雷达测速仪微波发射频率标称值fo/MHz
X波段：
K波段：
Ka波段：
4.2.2速度最大允许误差：士0.30km/h多普勒频率范围
3903901
895~8951
1301~13009
根据速度最大允许误差指标的要求，则要求目标速度模拟装置的频率参数指标为：4.2.2.1频率误差：士1Hz
JJG771—2010
4.2.2.2频率稳定度：α（t）≤3×10-410525MHz103ms；
24150MHzt~45ms；
35100MHz~31ms。
4.2.2.31h频率波动：S≤1X103
5通用技术要求
5.1外观
机动车雷达测速仪检定装置应有铭牌，标明产品名称、规格型号及编号、制造厂的名称。
5.2其他
5.2.1机动车雷达测速仪检定装置应无明显的机械损伤，各功能开关、旋钮、按键应动作灵活可靠，各输出接口应连接牢固。5.2.2目标速度模拟装置应能输出两路模拟速度多普勒频率信号，其信号幅度可调，输出显示可以是模拟速度多普勒频率值（Hz）或速度值（km/h）。6计量器具控制
6.1检定条件
6.1.1环境条件
6.1.1.1温度：（20±5)℃；
湿度：<85%RH；
供电电源：AC（220士22）V：
机动车雷达测速仪检定装置周围应无影响正常工作的机械振动和电磁场干扰。检定用设备（见表2）
表2检定用设备
检定项目
频率测量范围
频率准确度
1s频率稳定度
速度范围
1.频率合成信号发生器；
2.功率计；
3.检定晶振用的频标源；
4.检定晶振用的测量装置
通用计数器
检定用设备
技术特性
依据JJG841—1993《微波频率计数器检定规程》
频率范围：1Hz~10MHz
周期测量：0.4us~10s
取样（闸门）时间：1ms～1000s灵敏度：优于30mV
额率准确度：1X10-6
1s频率稳定度：1×10-8
检定项目
速度误差
6.2检定项目
见表3。
检定项目
通用技术要求检查
JJG771—2010
表2 (续)www.bzxz.net
检定用设备
通用计数器
分额器
表3检定项目
首次检定
频率测量范围
微波频率计数器
目标速度模拟装置
6.3检定方法
频率准确度
1s频率稳定度
速度范围
速度误差
6.3.1通用技术要求的检查
技术特性
通用计数器技术特性同上
频率范围：（0.1～20）kHz
分频倍数：1～16
灵敏度：优于30mV
后续检定
使用中检验
按本规程第5.1条和第5.2条对机动车雷达测速仪检定装置通用技术要求进行检查，结果应符合要求。
6.3.2频率测量范围、频率准确度及1s频率稳定度的检定按照JJG841一1993《微波频率计数器检定规程》中规定的方法，对频率测量范围、频率准确度及1s频率稳定度进行检定，其检定结果应符合本规程第4.1.1条、4.1.2条和4.1.3条的要求。
6.3.3速度范围
目标速度模拟装置频率范围的检定：1）按图1连接。检定前，目标速度模拟装置和通用计数器应按规定时间进行预热后，方可进行下列各项的检定。目标速度模拟装置
通用计数器
图1频率范围检定框图
2）由目标速度模拟装置输出频率信号，速度检定点应在规定的范围内均匀分布地选取3点进行（如20km/h、100km/h和200km/h等）。3
JJG771—2010
3）多普勒频率fa与速度设定值v应满足下列公式：kifou
式中：fa—多普勒频率，Hz；
电磁波的传播速度，0.299792458Gm/s；单位换算因子，ki=10-3/3.6；
fo一雷达测速仪微波发射频率的标称值，MHz-速度设定值，km/h。
4）用通用计数器测量目标速度模拟装置的输出频率，闸门时间设置为10s；其频率范围应符合本规程第4.2.1条的要求。6.3.4速度误差
6.3.4.1日标速度模拟装置频率误差的检定1）频率误差检定框图见图1。由目标速度模拟装置输出频率信号，速度检定点应在规定的范围内均匀分布地选取3点进行（如20km/h、100km/h和200km/h等）。对每个速度点相应的频率值用通用计数器循环测量3次，取3次测量的平均值作为该速度点的频率实际值。闸门时间设置为10s。2）按式（2）计算频率误差：
Afa=fa—fao
式中：Afa—频率误差，Hz，保留一位有效数字，fa频率实际值，Hz；
fao一一多普勒频率理论值，Hz，按式（1）计算取位至0.1Hz。其频率误差应符合本规程第4.2.2.1条的要求。6.3.4.2目标速度模拟装置频率稳定度的检定(2)
1）频率稳定度检定框图见图1或图2。由目标速度模拟装置输出频率信号，速度检定点应在规定的范围内均匀分布地选取3点进行（如20km/h、100km/h和.200km/h等）。目标速度模拟装置
分额器
图2频率稳定度检定框图
通用计数器
方法一：见图2。用通用计数器测量目标速度模拟装置输出周期，按照本规程第4.2.2.2条的要求调节分频器的分频倍数，选取规定的取样时间。对频率信号连续取样，取样组数m为100。
方法二：见图1。用通用计数器（其闸门时间任意可调）测量目标速度模拟装置输出频率，选取规定的取样时间。对频率信号连续取样，取样组数m为100。2）按式（3）计算方法一的频率稳定度。：p
?k2Mfao
(t+1 - t;)2
式中：动，ti，T+1
JJG771—2010
分别为分频后取样时间的平均值、第i和第i十1次测量的取样时间值，ms；
测量的组数；
k2——单位换算因子，kz=10-3：M—-分频器的分频倍数；
周期倍乘（扩展）倍数。
3）按式（4）计算方法二的频率稳定度。：g
（f-f)2
faoN台
式中：f，ft1—分别为第i和第i十1次频率测量值，Hz。其频率稳定度应符合本规程第4.2.2.2条的要求。6.3.4.3目标速度模拟装置1h频率波动的检定(4)
1）频率波动检定框图见图1所示。由目标速度模拟装置输出频率信号，速度检定点应在规定的范围内均勾分布地选取3点进行（如20km/h、100km/h和200km/h等）。
2）通用计数器闸门时间设置为10s，每隔5min用通用计数器测量目标速度模拟装置输出频率一次，共测量1h。
3）按式（5）计算频率波动S：
S=fa mx -fa min
式中：famax—--1h内频率测得的最大值，Hz;famin—1h内频率测得的最小值，Hz。其频率波动应符合本规程第4.2.2.3条的要求。6.3.4.4速度误差的计算
按式（6）计算速度误差A：
A=2V++
式中：A
-速度误差，km/h
频率误差带来的速度误差，km/h，Ai=-2fao
频率稳定度带来的速度误差，km/h；△2=ou，其中为阿仑方差止平方根与标准偏差之间的换算因子；采用晶体振荡器的目标速度模拟装置，取2/3；采用RC振荡器的目标速度模拟装置，取1；α由式（3）或式（4）确定；
—-频率波动带来的速度误差，km/h，A一速度值，km/h
其速度误差应符合本规程第4.2.2条的要求。S
6.3.5按照本规程第6.3.3条和第6.3.4条的要求，应对目标速度模拟装置两路输出5
JJG771—2010
中的每一路的.X、K和Ka波段速度检定点对应的频率进行检定，其检定结果应符合本规程第4.2条的要求。
6.4检定结果的处理
经检定合格的检定装置发给检定证书；经检定不合格的发给检定结果通知书，并注明不合格项目。
注：微波频率计数器和目标速度模拟器可分别出具报告。6.5检定周期
检定装置的检定周期为1年。经过维修后的检定装置必须重新进行检定。附录A
送检单位
制造厂
环境温度
检定日期
JJG771—2010
目标速度模拟装置检定记录（推荐）格式型号规格
℃相对湿度
年月日
检定员
出厂编号
检定地点
核验员
检定性质：首次检定口后续检定口1使用中检验
端口I口
端口Ⅱ口
1通用技术要求
合格口
速度范围的检定
速度值/(km/h）
对应模拟速度多普勒
频率测量值/Hz
速度误差的检定
速度值/（(km/h)
对应模拟速度多普勒
频率理论值/Hz
频率测量值/Hz
频率实际值/Hz
频率误差/Hz
由频率误差带来
的速度误差/(km/h）
不合格口
速度范围及速度误差的检定
X波段
K波段口
Ka波段
频率范围的检定
频率误差的检定
