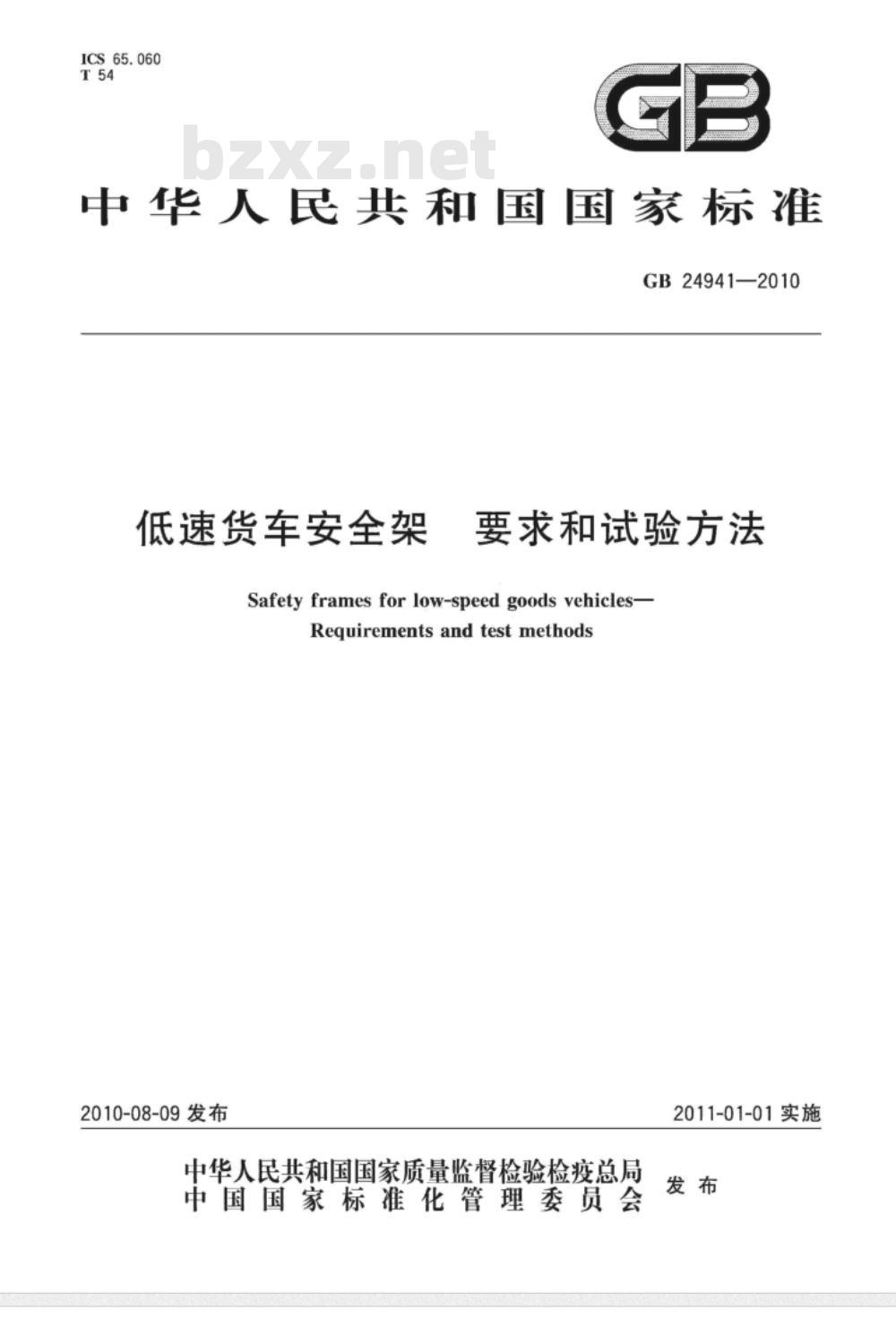

ICS65.060
中华人民共和国国家标准
GB24941—2010
低速货车安全架
要求和试验方法
Safetyframesforlow-speedgoodsvehicles-Requirementsandtestmethods
2010-08-09发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2011-01-01实施

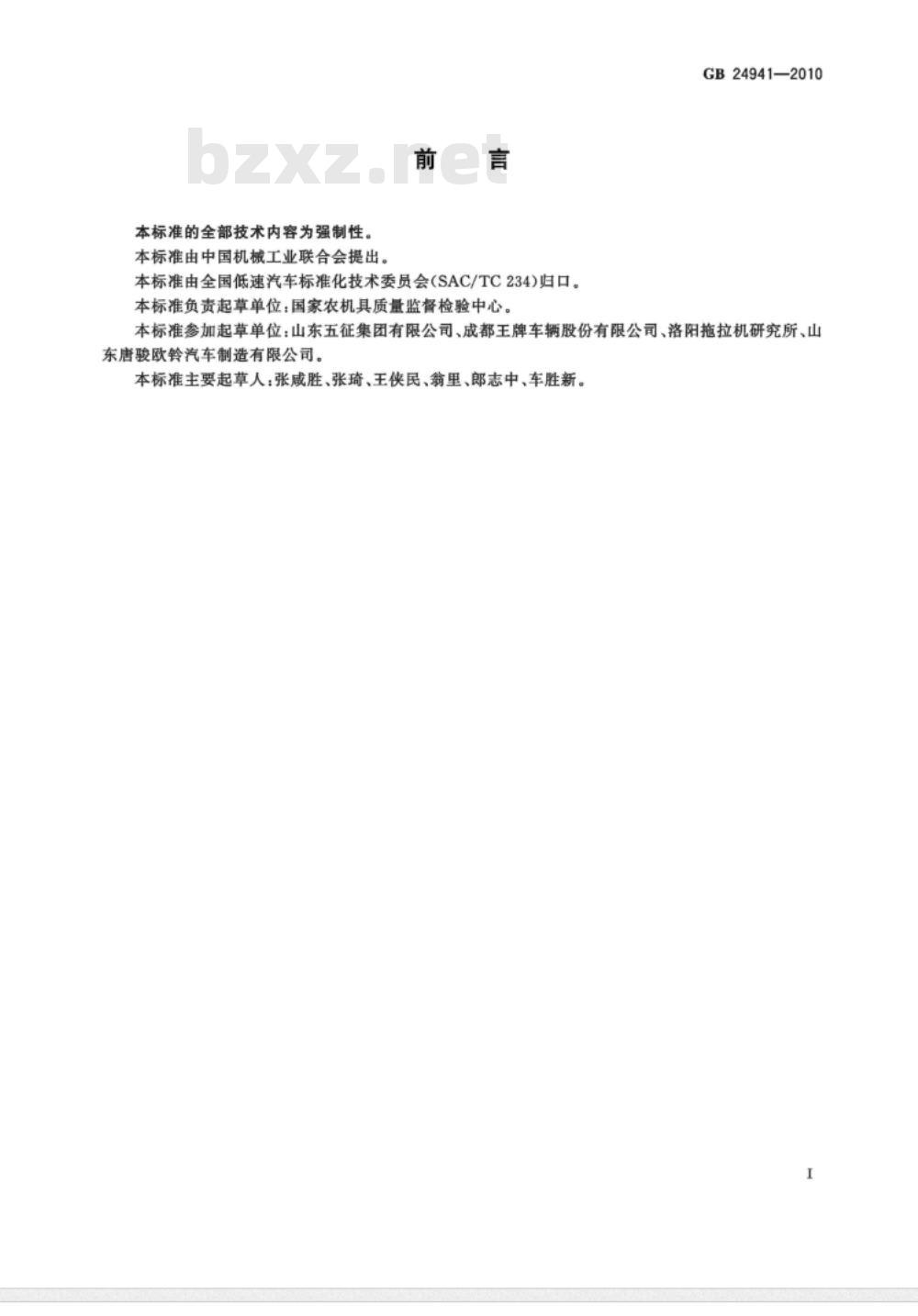

本标准的全部技术内容为强制性。本标准由中国机械工业联合会提出。前言
本标准由全国低速汽车标准化技术委员会（SAC/TC234)归口。本标准负责起草单位：国家农机具质量监督检验中心。GB24941—2010
本标准参加起草单位：山东五征集团有限公司、成都王牌车辆股份有限公司、洛阳拖拉机研究所、山东唐骏欧铃汽车制造有限公司。本标准主要起草人：张咸胜、张琦、王侠民、翁里、郎志中、车胜新。I

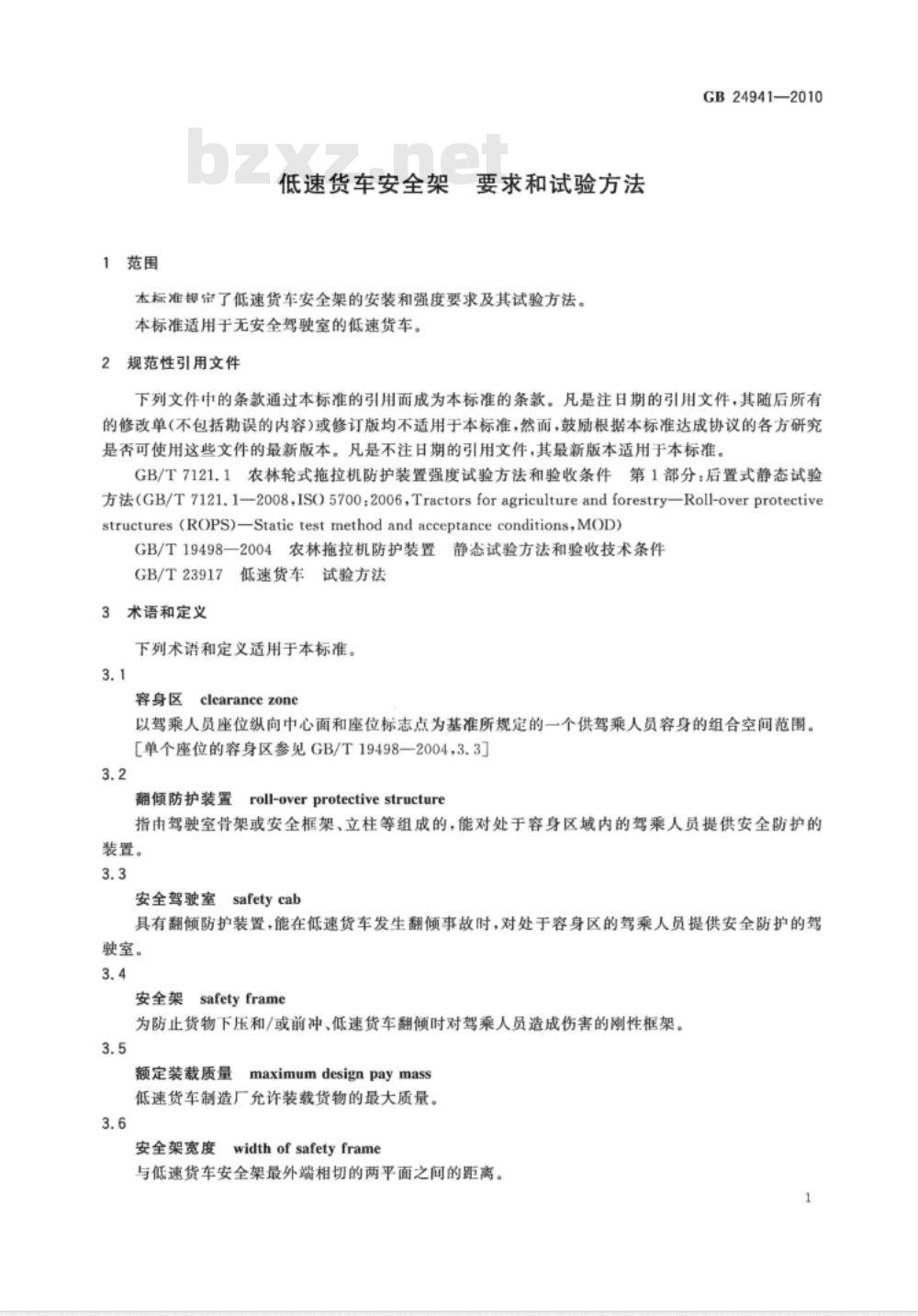

1范围
低速货车安全架要求和试验方法本标准辑定了低速货车安全架的安装和强度要求及其试验方法。本标准适用于无安全驾驶室的低速货车。2规范性引用文件
GB24941—2010
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括期误的内容）或修订版均不适用于本标准，然面，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T7121.1农林轮式拖拉机防护装置强度试验方法和验收条件第1部分：后置式静态试验方法(GB/T7121.1—2008,ISO5700.2006,Tractorsforagricultureandforestry—Roll-0verprotectivestructures (ROPS)—Static testmethod and acceptance conditions,MOD)GB/T19498一2004农林拖拉机防护装置静态试验方法和验收技术条件
GB/T23917低速货车试验方法
3术语和定义
下列术语和定义适用于本标准。3.1
容身区clearancezone
以驾乘人员座位纵向中心面和座位标志点为基准所规定的一个供驾乘人员容身的组合空间范围。[单个座位的容身区参见GB/T19498—2004，3.3]3.2免费标准bzxz.net
roll-over protective structure翻倾防护装置
指由驾驶室骨架或安全框架、立柱等组成的，能对处于容身区域内的驾乘人员提供安全防护的装置。
safetycab
安全驾驶室
具有翻倾防护装置，能在低速货车发生翻倾事故时，对处于容身区的驾乘人员提供安全防护的驾驶室。
safetyframe
安全架
为防止货物下压和/或前冲、低速货车翻倾时对驾乘人员造成伤害的刚性框架。3.5
额定装载质量
maximum design pay mass
低速货车制造厂允许装载货物的最大质量。3.6
widthofsafetyframe
安全架宽度
与低速货车安全架最外端相切的两平面之间的距离。1
GB24941—2010

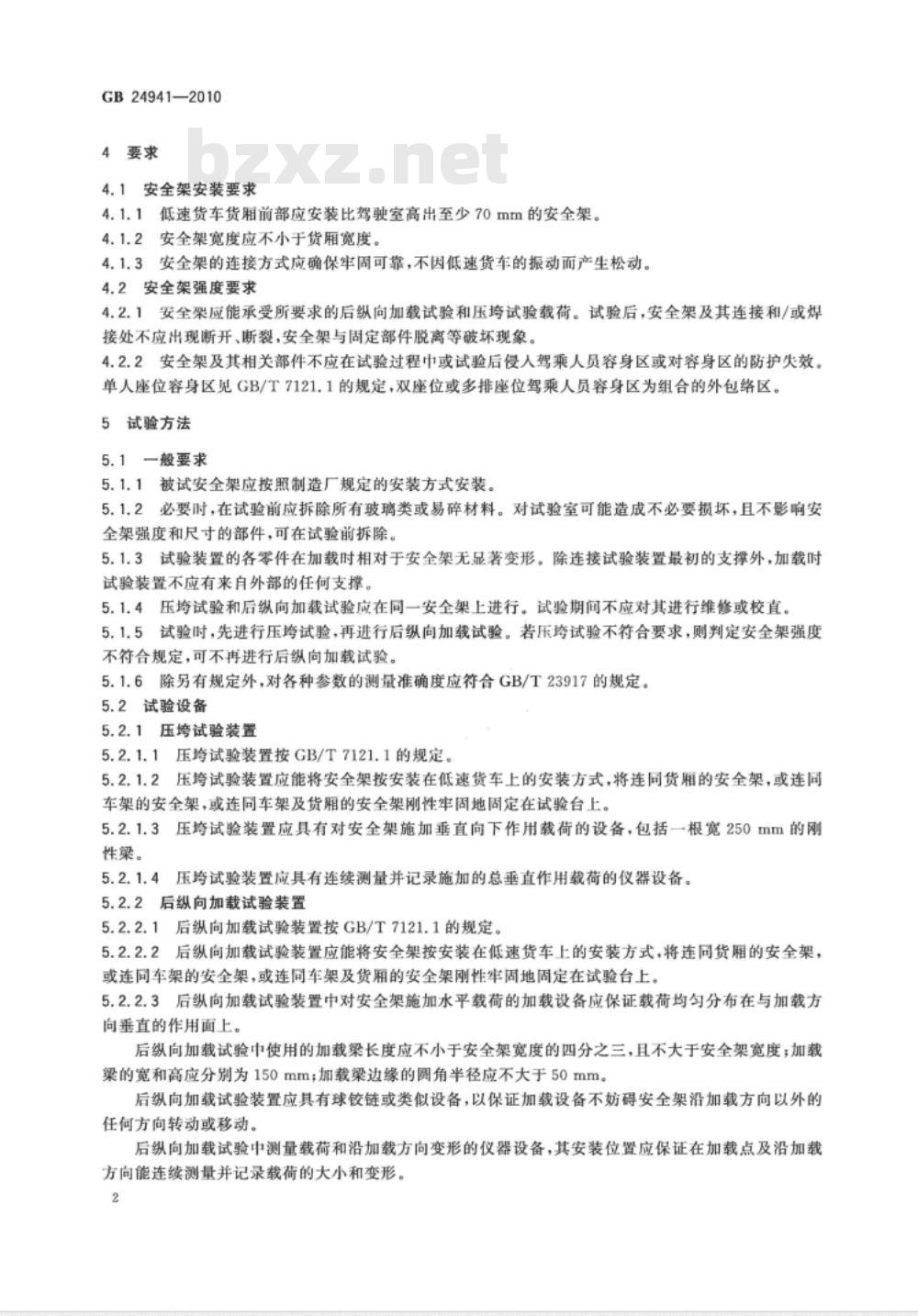

4要求
4.1安全架安装要求
4.1.1低速货车货厢前部应安装比驾驶室高出至少70mm的安全架。4.1.2安全架宽度应不小于货厢宽度。4.1.3安全架的连接方式应确保牢周可靠，不因低速货车的振动而产生松动。4.2安全架强度要求
4.2.1安全采应能承受所要求的后纵向加载试验和压跨试验载荷。试验后，安全架及其连接和/或焊接处不应出现断开、断裂，安全架与周定部件脱离等破坏现象。4.2.2安全架及其相关部件不应在试验过程中或试验后侵人驾乘人员容身区或对容身区的防护失效。单人座位容身区见GB/T7121.1的规定，双座位或多排座位驾乘人员容身区为组合的外包络区。5试验方法
5.1一般要求
5.1.1被试安全架应按照制造厂规定的安装方式安装。5.1.2必要时，在试验前应拆除所有玻璃类或易碎材料。对试验室可能造成不必要损坏，且不影响安全架强度和尺寸的部件，可在试验前拆除。5.1.3试验装置的各零件在加载时相对于安全架无显著变形。除连接试验装置最初的支撑外，加载时试验装置不应有来自外部的任何支撑，5.1.4压跨试验和后纵向加载试验应在同一安全架上进行。试验期间不应对其进行维修或校直。5.1.5试验时，先进行压跨试验，再进行后纵向加载试验。若压跨试验不符合要求，则判定安全架强度不符合规定，可不再进行后纵向加载试验。5.1.6除另有规定外，对各种参数的测量准确度应符合GB/T23917的规定。5.2试验设备
5.2.1压试验装置
5.2.1.1压试验装置按GB/T7121.1的规定。5.2.1.2压跨试验装置应能将安全架按安装在低速货车上的安装方式，将连同货厢的安全架，或连同车架的安全架，或连同车架及货厢的安全架刚性牢固地固定在试验台上。5.2.1.3压跨试验装置应具有对安全架施加垂直向下作用载荷的设备，包括一根宽250mm的刚性梁。
压跨试验装置应具有连续测量并记录施加的总垂直作用载荷的仪器设备。5.2.1.4
5.2.2后纵向加载试验装置
5.2.2.1后纵向加载试验装置按GB/T7121.1的规定。5.2.2.2后纵向加载试验装置应能将安全架按安装在低速货车上的安装方式，将连同货厢的安全架，或连同车架的要全架，或连同军架及货厢的要全架刚性牢固地固定在试验台上。5.2.2.3后纵向加载试验装置中对安全架施加水平载荷的加载设备应保证载荷均匀分布在与加载方向垂直的作用面上。
后纵向加载试验中使用的加载梁长度应不小于安全架宽度的四分之三，且不天于要全架宽度；加载梁的宽和高应分别为150mm；加载梁边缘的圆角半径应不大于50mm。启纵向加载试验装置应具有球铰链或类似设备，以保证加载设备不妨碍安全架沿加载方向以外的任何方向转动或移动。
后纵向加载试验中测量载荷和沿加载方向变形的仪器设备，其安装位置应保证在加载点及沿加载方向能连续测量并记录载的大小和变形。2

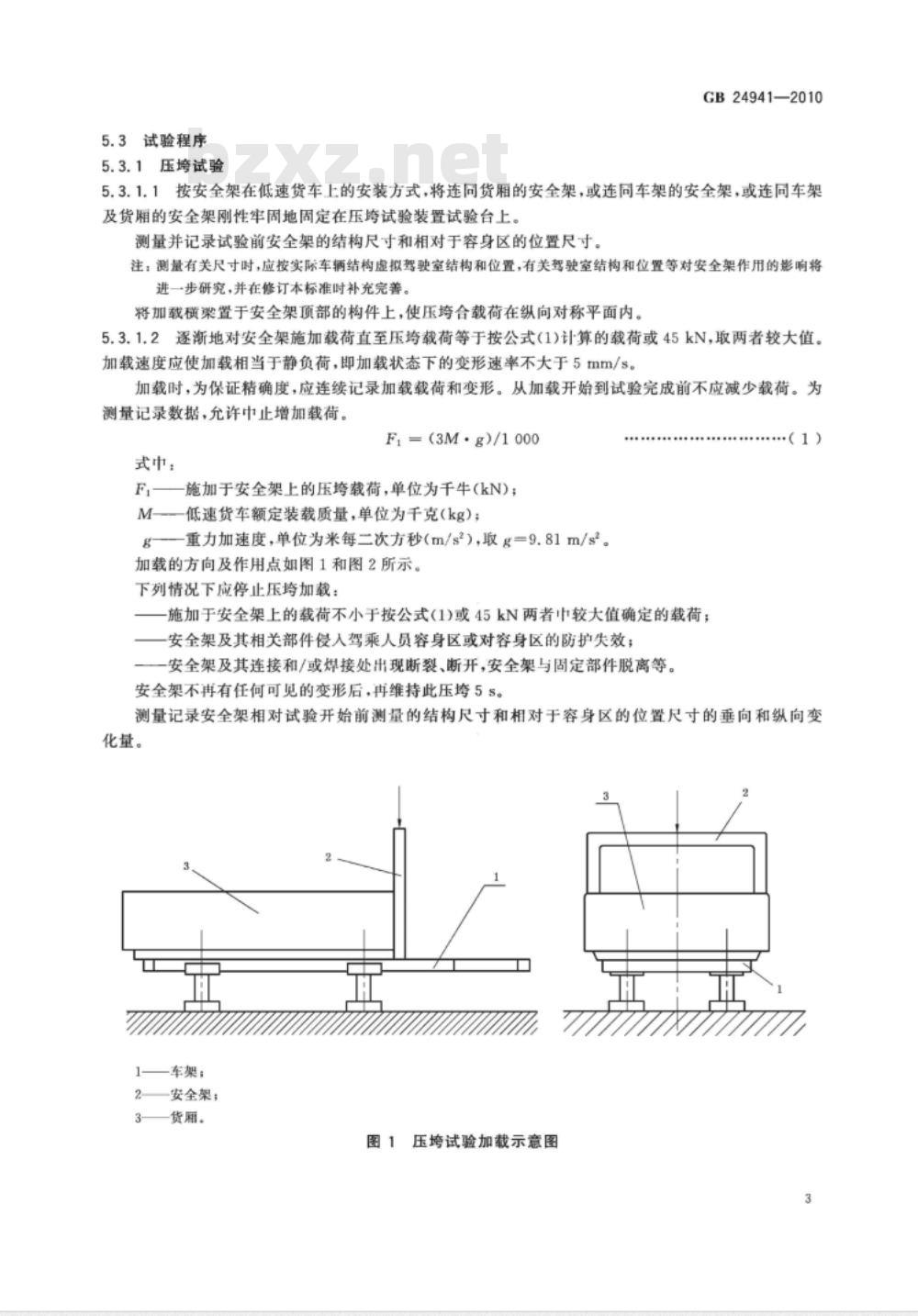

5.3试验程序
5.3.1压垮试验
GB24941—2010
5.3.1.1按安全架在低速货车上的安装方式，将连同货厢的安全架，或连同车架的安全架，或连同车架及货厢的安全架刚性牢固地周定在压跨试验装置试验台上。测量并记录试验前安全架的结构尺寸和相对于容身区的位置尺寸。注，测量有关尺寸时，应按实际车辆结构虚拟驾驶室结构和位置，有关驾驶室结构和位置等对安全架作用的影响将进一步研究，并在修订本标准时补充完善。将加载横梁置于安全架项部的构件上，使压跨合载荷在纵向对称平面内。5.3.1.2逐渐地对安全架施加载荷直至压琦载荷等于按公式(1)计算的载荷或45kN，取两者较大值。加载速度应使加载相当于静负荷，即加载状态下的变形速率不大于5mm/s。加载时，为保证精确度，应连续记录加载载荷和变形。从加载开始到试验完成前不应减少载荷。为测量记录数据，允许中止增加载荷。F,=(3M·g)/1000
式中：
F;——施加于安全架上的压跨载荷，单位为千牛(kN)；M-低速货车额定装载质量，单位为千克(kg)；重力加速度，单位为米每二次方秒（m/s2），取g=9.81m/s2。加载的方向及作用点如图1和图2所示。下列情况下应停止压跨加载：
施加于安全架上的载荷不小于按公式(1)或45kN两者中较大值确定的载荷；安全架及其相关部件侵人驾乘人员容身区或对容身区的防护失效；安全架及其连接和/或焊接处出现断裂、断开，安全架与固定部件脱离等。安全架不再有任何可见的变形后，再维持此压跨55。(1)
测量记录安全架相对试验开始前测量的结构尺寸和相对于容身区的位置尺寸的垂向和纵向变化量。
车架；
安全架；
货厢。
图1压垮试验加载示意图
GB24941—2010
车架；
安全架；
货厢。
5.3.2后纵向加载试验
球铰链
双作用液
压油缸
球铰链
图2压试验加载横梁放置位置示意图5.3.2.1对符合压琦试验要求的安全架.按其安装在低速货车上的方式，将连同货相的安全架，或连同车架的安全架，或连同车架及货厢的安全架刚性牢固地固定在后纵向加载试验装置试验台上。测量并记录后纵向加载试验前安全架的结构尺寸和相对于容身区的位置尺寸。注：测量有关尺寸时，应按实际车辆结构虚拟驾驶室位置和结构，有关驾驶室结构和位置等对安全架作用的影响将进一步研究，并在修订本标准时补充完善，采用5.2.2.3规定的刚性加载梁，该梁与加载方向垂直，使加到安全架上的载荷均匀分布。加载梁可装上防止其侧向位移的装置。车架；
安全架；
货厢。
图3后纵向加载示意图
5.3.2.2逐渐地对安全架施加载荷直至加载载荷等于公式（2)或公式（3)的载荷。加载速度应使加载相当于静负荷，即加载状态下的变形速率不大于5mm/s。加载梁在安全架上所确定直线不垂直加载方向时，应将间隙填满使载荷在整个加载梁上均匀分布。加载时，为保证精确度，应连续记录加载载荷和变形。从加载开始到试验完成前不应减少载荷。为4
测量记录数据，允许中止增加载荷。GB24941—2010
对额定装载质量不大于1000kg的低速货车，按公式（2）计算加载载荷；对额定装载质量大于1000kg的低速货车，按公式(3)计算加载载荷。Fz=(4M·g)/1000
Fz=(3M·g)/1000
式中：
F2—施加于安全架上的后纵向加载载荷，单位为千牛(kN)。......(2)
...·(3)
载荷应施加在低速货车安全架最上面的横向构件上（见图3）。载荷作用方向偏差应在如下范围内：
试验开始时（无载）：水平线士2°；试验期间（载荷下）：水平线以上10°，水平线以下20。加载区距安全架最上面横向构件的上下边缘距离、距安全架两侧边缘距离应相等。下列情况下应停止后纵向加载：一施加于安全架上的载荷不小于按公式(2)或公式(3)计算的载荷；一安全架及其相关部件侵人驾乘人员容身区或对容身区的防护失效：一安全架及其连接和/或焊接处出现断裂、断开，安全架与固定部件脱离等。安全架不再有任何可见的变形后，再维持此加载载荷55。测量记录安全架相对试验开始前测量的结构尺寸和相对于容身区的位置尺寸的垂向和纵向变化量。
5.4验收条件
试验过程中或试验后安全架符合4.2的规定，则通过强度验收。5
