【国家标准(GB)】 灯用稀土三基色荧光粉试验方法 第7部分：热猝灭性的测定

ICS 77.120.99
中华人民共和国国家标准
GB/T14634.7—2010
灯用稀土三基色荧光粉试验方法第7部分：热猝灭性的测定
Testmethods of rareearththree-bandphosphorsforfluorescentlamps-Part7:Determinationoftemperaturequenching2010-08-09发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2011-05-01实施

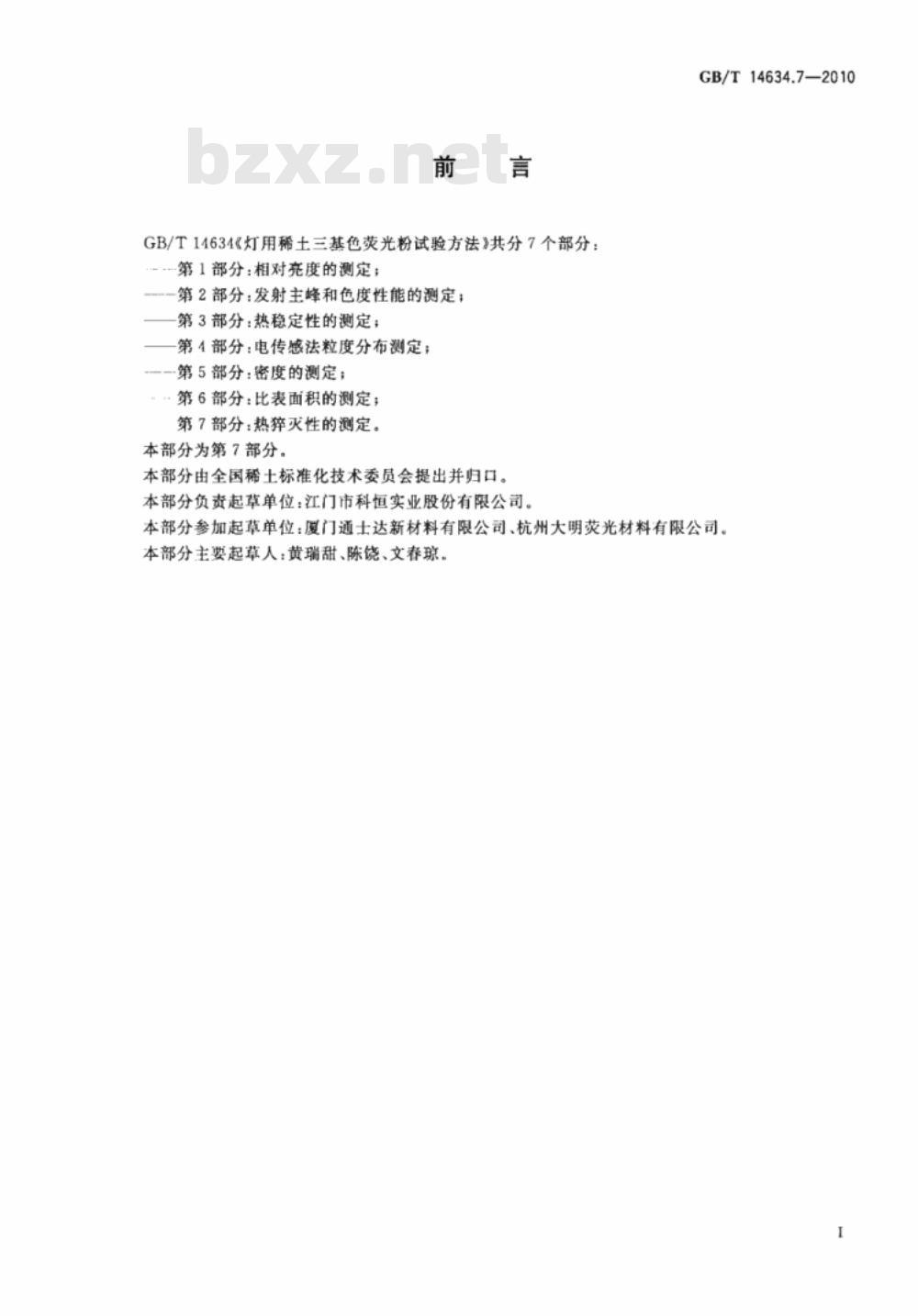

GB/T14634《灯用稀土三基色荧光粉试验方法》共分7个部分：-第1部分：相对亮度的测定；
--—第2部分：发射主峰和色度性能的测定；第3部分：热稳定性的测定；
第4部分：电传感法粒度分布测定；—第5部分：密度的测定
-第6部分：比表面积的测定；
第7部分：热猝灭性的测定。
本部分为第7部分。
本部分由全国稀土标准化技术委员会提出并归口。本部分负责起草单位：江门市科恒实业股份有限公司。GB/T14634.7—2010
本部分参加起草单位：厦门通士达新材料有限公司、杭州大明荧光材料有限公司。本部分主要起草人：黄瑞甜、陈饶、文春琼。1范围

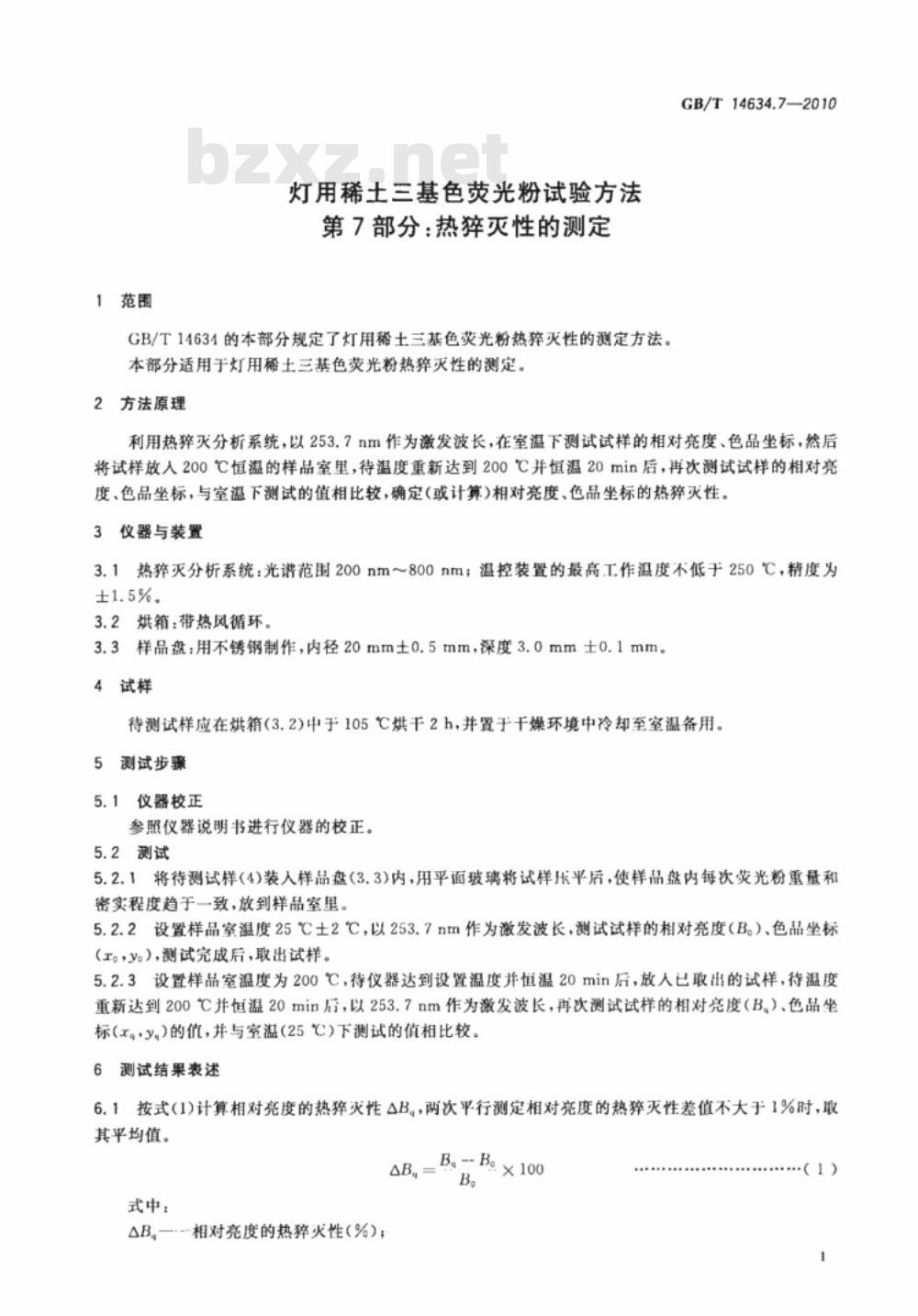

灯用稀土三基色荧光粉试验方法第7部分：热猝灭性的测定
GB/T14634的本部分规定了灯用稀土三基色荧光粉热猝灭性的测定方法，本部分适用于灯用稀土三基色荧光粉热猝灭性的测定。2方法原理
GB/T14634.7—2010
利用热猝灭分析系统，以253.7nm作为激发波长，在室温下测试试样的相对亮度、色品坐标，然后将试样放人200℃恒温的样品室里，待温度重新达到200℃并恒温20min后，再次测试试样的相对亮度、色品坐标，与室温下测试的值相比较，确定（或计算）相对亮度、色品坐标的热猝灭性。3仪器与装置
3.1热猝灭分析系统：光谱范围200nm800nm；温控装置的最高.工作温度不低于250℃，精度为±1.5%。
3.2烘箱：带热风循环，
3.3样品盘：用不锈钢制作，内径20mm±0.5mm，深度3.0mm士0.1mm。4试样
待测试样应在烘箱(3.2)中于105℃烘干2h，并置于干燥环境中冷却至室温备用。测试步骤
仪器校正
参照仪器说明书进行仪器的校正。5.2测试Www.bzxZ.net
5.2.1将待测试样(4)装人样品盘(3.3)内，用平面玻璃将试样压平后，使样品盘内每次荧光粉重量和密实程度趋于一致，放到样品室里。5.2.2设置样品室温度25℃土2℃，以253.7nm作为激发波长，测试试样的相对亮度（B。）、色品坐标（。，y），测试完成后，取出试样。5.2.3设置样品室温度为200℃，待仪器达到设置温度并恒温20min后，放人已取出的试样，待温度重新达到200℃并恒温20min后，以253.7nm作为激发波长，再次测试试样的相对亮度（B.）、色品坐标（a。)的值，并与室温(25℃)下测试的值相比较。6
测试结果表述
按式(1)计算相对亮度的热猝灭性△B。，两次平行测定相对亮度的热猝灭性差值不大于1%时，取6.1
其平均值。
式中：
AB,=B Be × 100
△B。一相对亮度的热猝火性（%）；（1)
GB/T14634.7—2010

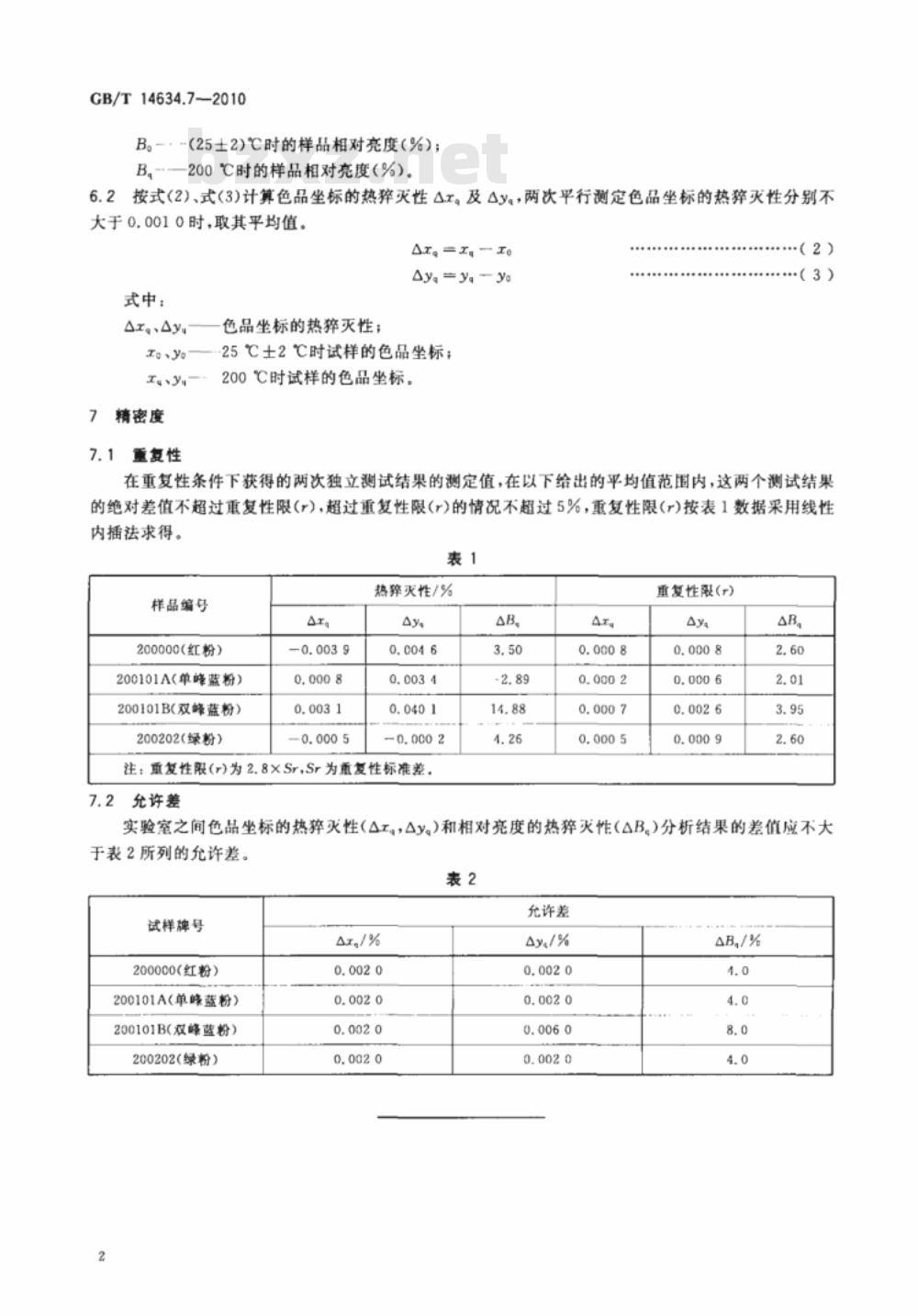

B。-，-(25±2)℃时的样品相对亮度（%)；B，-—200℃时的样品相对亮度（%）。按式(2)、式(3)计算色品坐标的热猝灭性4。及Ay，两次平行测定色品坐标的热猝灭性分别不6.2
大于0.0010时，取其平均值。
Ay,=y,-ye
式中：
Tu.y.—.
精密度
重复性
色品坐标的热猝灭性：
-25℃士2℃时试样的色品坐标；200℃时试样的色品坐标。
......
.....(2)
....(3)
在重复性条件下获得的两次独立测试结果的测定值，在以下给出的平均值范围内，这两个测试结果的绝对差值不超过重复性限（r），超过重复性限（r)的情况不超过5%，重复性限（r)按表1数据采用线性内插法求得。
样品编号
200000(红粉）
200101A(单峰蓝粉）
200101B(双峰蓝粉）
200202（绿粉）
热弊灭性/%
注：重复性限(r)为2.8xSr,Sr为重复性标准差。7.2
允许差
重复性限(r)
0, 000 6
实验室之间色品坐标的热猝灭性（△工，Ay)和相对亮度的热猝灭性（△B。)分析结果的差值应不大于表2所列的允许差。
试样牌号
200000（红粉）
200101A(单峰蓝粉）
200101B(双峰蓝粉）
200202(绿粉）
允许差
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
