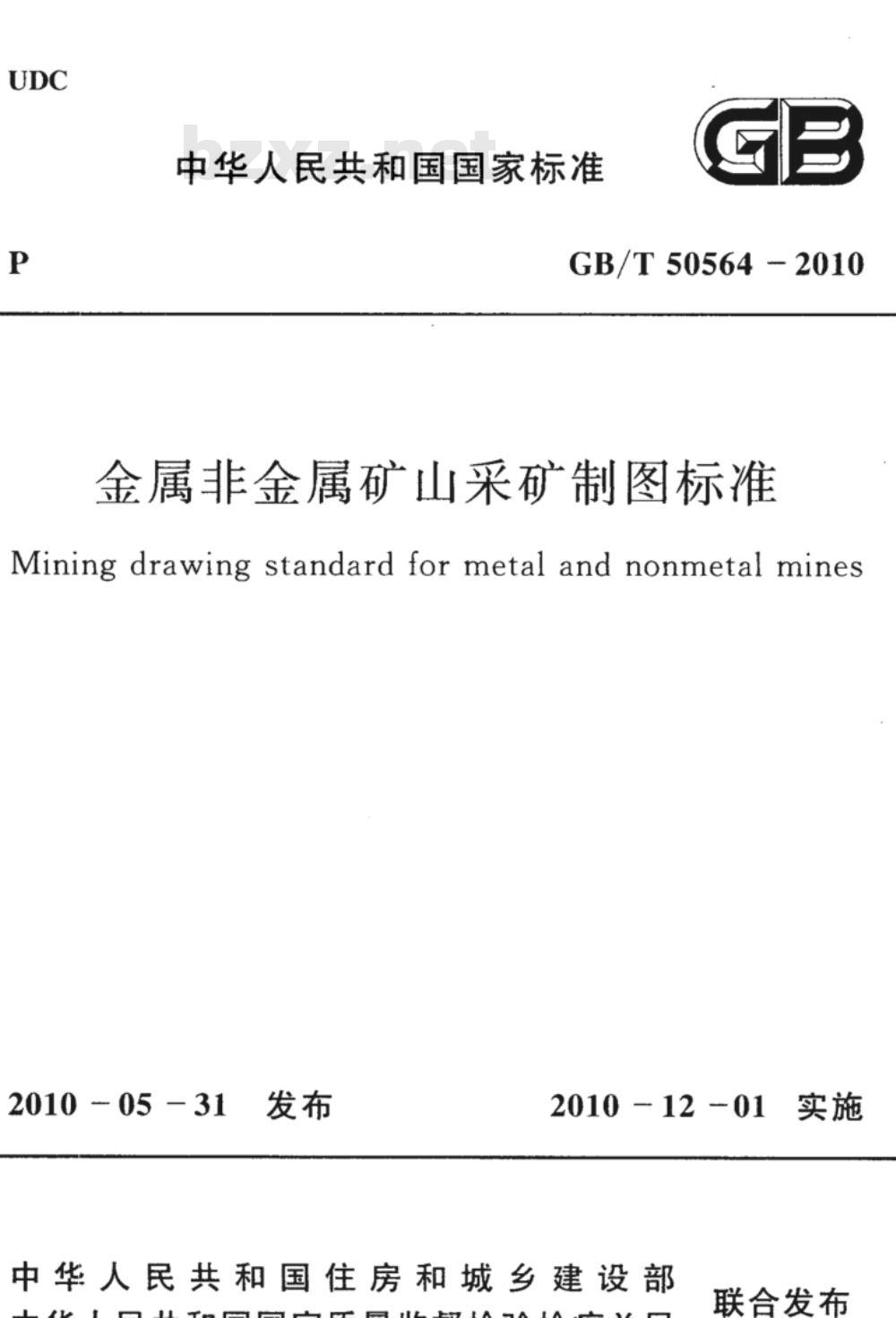

中华人民共和国国家标准
GB/T50564-2010
金属非金属矿山采矿制图标准
Mining drawing standard for metal and nonmetal mines2010—05-31
2010-12-01
中华人民共和国住房和城乡建设部实施
联合发布

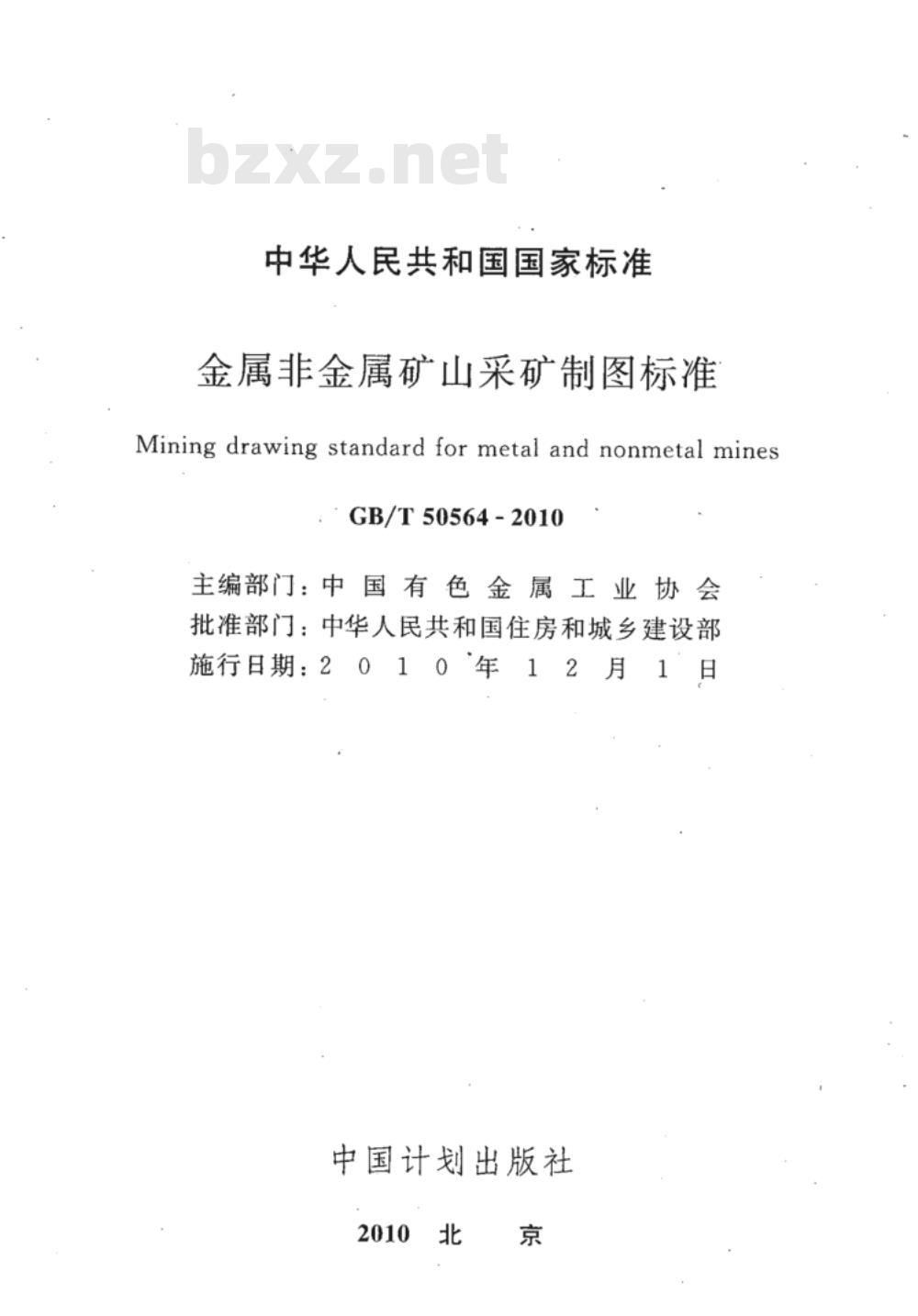

中华人民共和国国家标准
金属非金属矿山采矿制图标准
Mining drawing standard for metal and nonmetal mines:GB/T50564-2010
主编部门：中国有色
工业协会
批准部门：中华人民共和国住房和城乡建设部施行日期：2
中国计划出版社

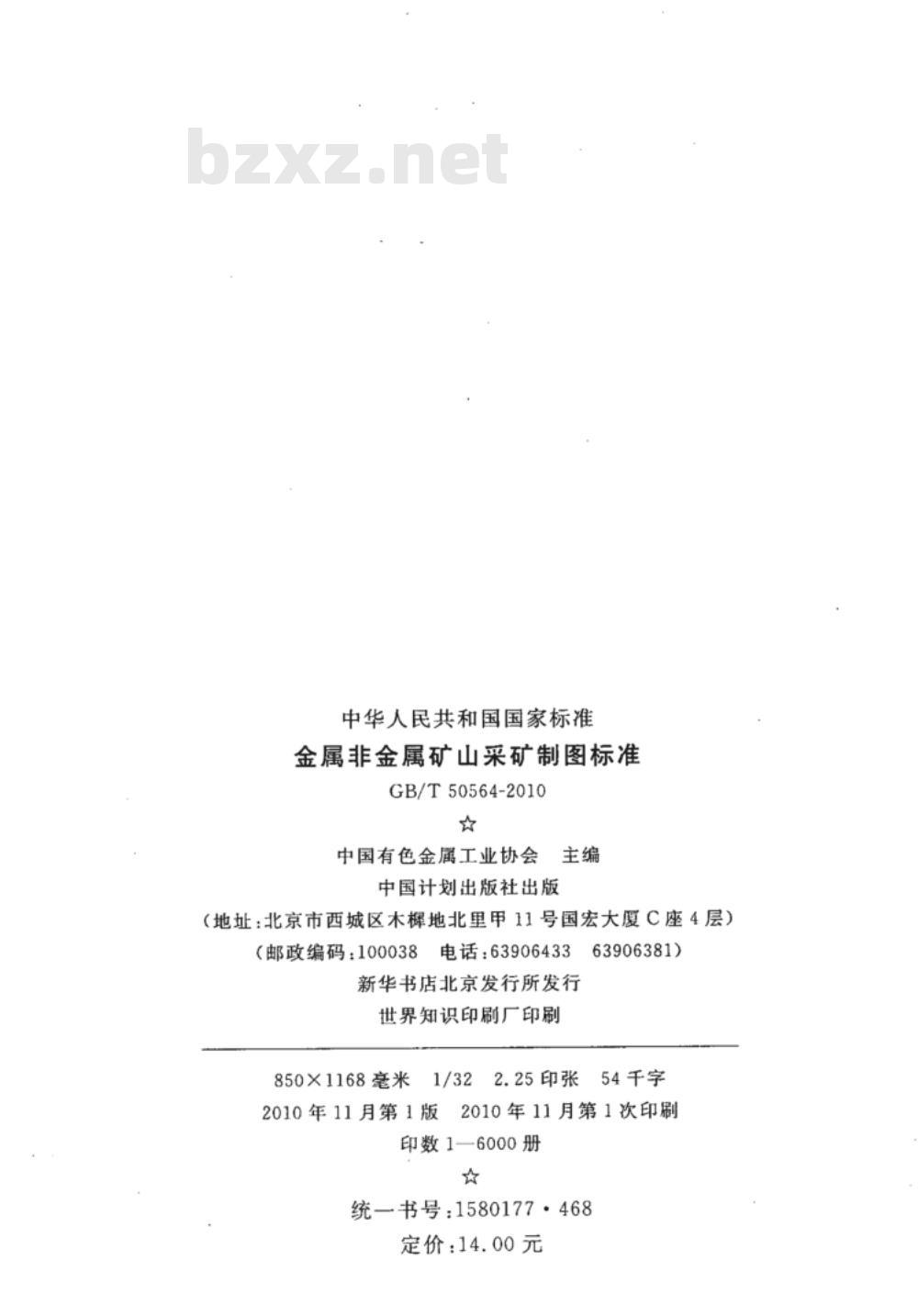

中华人民共和国国家标准
金属非金属矿山采矿制图标准
GB/T50564-2010
中国有色金属工业协会主编
中国计划出版社出版
（地址：北京市西城区木地北里甲11号国宏大厦C座4层）（邮政编码：100038
63906381)
电话：63906433
新华书店北京发行所发行
世界知识印刷厂印刷
850×1168毫米1/32
22.25印张54千字
2010年11月第1版2010年11月第1次印刷印数1—6000册
统一书号：1580177：468
定价：14.00元

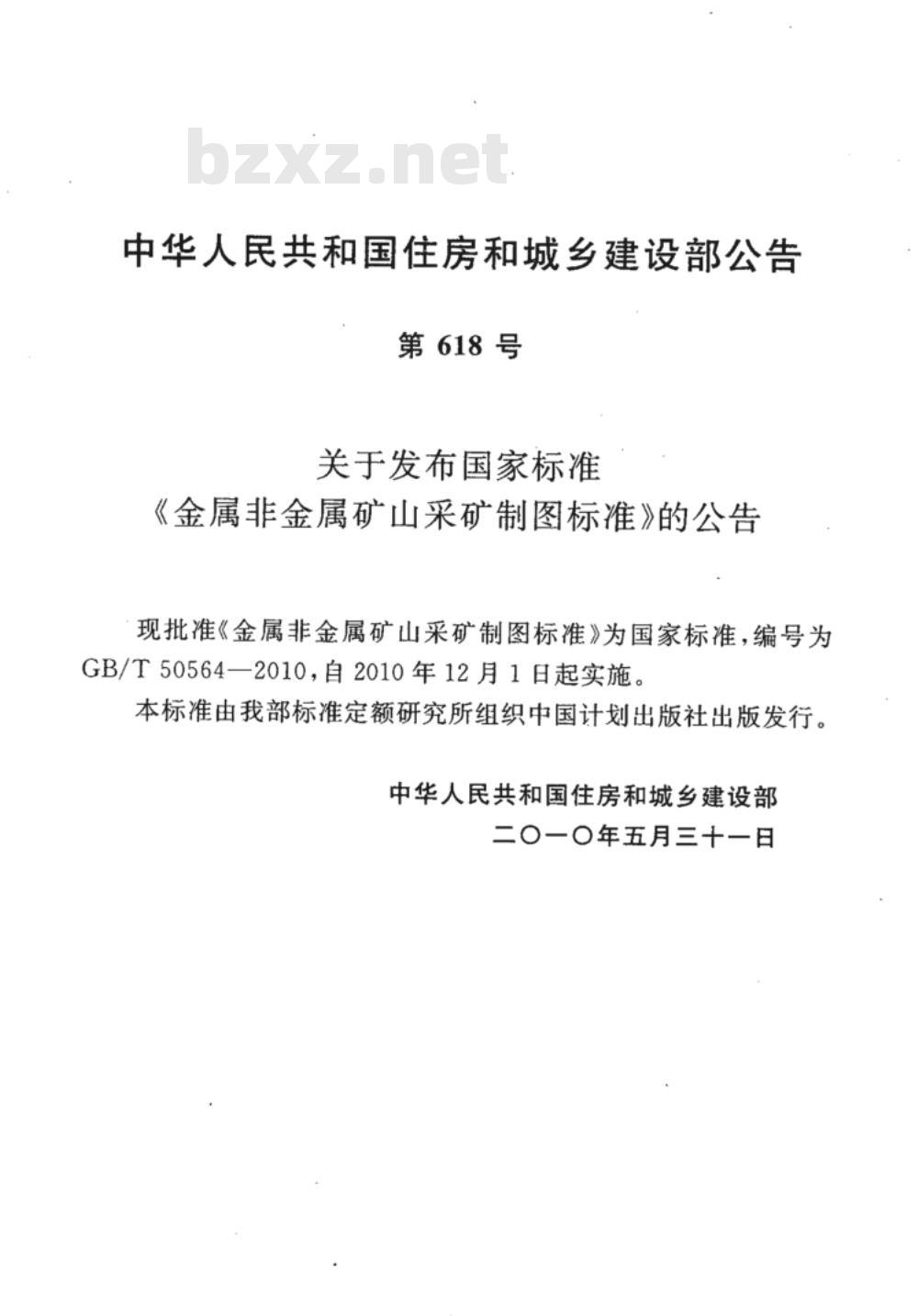

中华人民共和国住房和城乡建设部公告第618号
关于发布国家标准
《金属非金属矿山采矿制图标准》的公告现批准《金属非金属矿山采矿制图标准》为国家标准，编号为GB/T50564一2010，自2010年12月1日起实施。本标准由我部标准定额研究所组织中国计划出版社出版发行。中华人民共和国住房和城乡建设部二〇一〇年五月三十一日
根据原建设部《关于印发<2006年工程建设标准规范制订、修订计划（第二批）》的通知》（建标【2006］136号）的要求，由中国恩菲工程技术有限公司会同中国瑞林工程技术有限公司、兰州有色冶金设计研究院有限公司等10个单位共同制定了本标准。本标准共分5章，主要内容为总则、基本规定、图形及画法、图例和表格。
本标准由住房和城乡建设部负责管理，中国有色金属工业工程建设标准规范管理处负责日常管理，中国恩菲工程技术有限公司负责具体技术内容的解释。
本标准在执行过程中，请各单位注意总结经验，积累资料，如发现有需要修改和补充之处，请将意见反馈至中国恩菲工程技术有限公司（北京市海淀区复兴路12号，邮编：100038），以供今后修改时参考。
本标准主编单位、参编单位、主要起草人和主要审查人：主编单位：中国恩菲工程技术有限公司参编单位：中国瑞林工程技术有限公司兰州有色冶金设计研究院有限公司乌鲁木齐有色治金设计研究院
中冶长天国际工程有限责任公司中冶京诚（秦皇岛）工程技术有限公司中治北方工程技术有限公司
邯郸华北冶建工程设计有限公司中国寰球工程公司华北规划设计院西安有色冶金设计研究院
主要起草人：高士田
罗文岳
刘儒臣
金丕振
徐志强
主要审查人：陈建双
·唐绍忠
卢忠秀
李计发
邓星良
许继林
张德聪
张广篇
任玉贵
李淑英
黄兴益
黄东方
安建英
范学仁
史艳辉
孟庆新
唐玉柱
邹多利
王清来
程金桥
宋维鹏
高战敏
倪玉辉
基本规定
一般规定
图纸规格
图纸标题栏
文字与数字
字母与符号
数值精度
图形及画法
投影及视图
尺寸标注
方位与坐标
本标准用词说明
附：条文说明
目藍次
（12)
(13）
(15）Www.bzxZ.net
（15)
（18)
（23）
（32)
（48）
（51）
Generalprovisions
Basicrequirement
General requirement
Drawing specification
Drawing title bar
Letter and figure
Drawing lines
Characters and symbols
Numericalprecision
Drawing
Projection and view
Dimension
Elevation
Contents
Orientationand coordinates
Legend
Tables
Explanation of wording in this standardAddition:Explanation of provisions1
（9）
(10）
（12）
（13）
（15）
（15）
(26）
（32）
（48）
(50）
(51）
1.0.1为统金属、非金属矿山采矿设计制图标准，实现制图标准化，提高制图效率，保证图面质量，不用或少用文字说明便能表达设计意图，使设计、施工和生产之间有简捷共同语言，制定本标准。1.0.2本标准适用于采矿专业和井建专业各咨询、设计阶段的设计图和通用图，制图中涉及其他专业时，应按有关专业制图标准执行。
1.0.3图纸中使用的汉字、计量单位名称及符号，应符合国家现行有关标准的规定。
1.0.4在复制地质图时，应采用原地质图例进行复制，需要在复制图中增加内容时，应按规定的图例绘制。1.0.5本标准规定了金属非金属矿山采矿制图的基本要求，当本标准与国家有关法律、行政法规的规定相抵触时，应按国家法律、行政法规的规定执行。
1.0.6金属非金属矿山采矿设计制图，除应遵守本标准外，尚应符合国家现行有关标准的规定。
2基本规定
2.1一般规定
2.1.1在符合各咨询、设计阶段内容深度要求前提下，图纸应首先考虑视图简便，制图应简明、清晰、易懂。2.1.2·工程咨询和设计图纸的度量单位，无论图面上和图中的文字说明，均应以法定、规定的计量单位表示。2.1.3图纸均应编制图纸目录，图纸目录宜符合图2.1.3的规格、内容、要求，图纸目录的序号应按各咨询、设计单位自行规定的编号顺序进行编制，施工图设计宜按子项编号顺序进行编制。各咨询、设计单位也可自行编制图纸目录格式。2.1.4图纸应根据不同咨询、设计阶段采用适当的规格和比例；图面布局应合理，图面表达设计内容应完整、简明，图形投影正确；图中数字、文字表示应准确，各种线条粗细和符号应符合本标准规定。
2.2图纸规格
2.2.1各设计阶段图纸的幅面及图框尺寸应符合图2.2.1-1、图2.2.1-2、图2.2.1-3及表2.2.1-1.的规定。特殊情况时可将表2.2.1-1中的A0～A3图纸的长度或宽度加长。A0图纸只能加长长边，A1～A3图纸长、宽边都可加长。加长部分应为原边长的1/8长度的整数倍数，但其宽边加长后的宽度不得大于A0图纸的宽度，图幅规格可按表2.2.1-2选取。
